タイミングプーリ T5タイプ

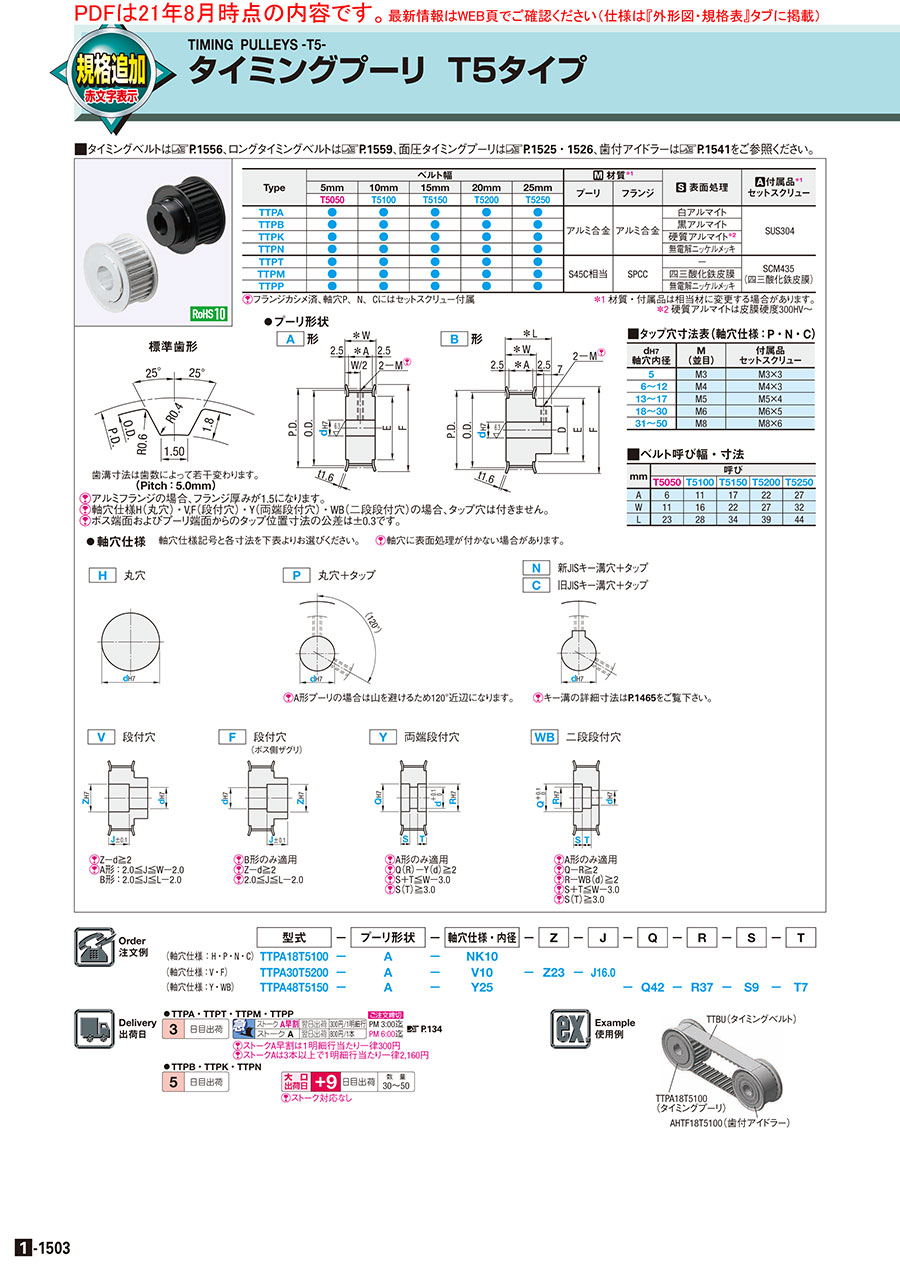

カタログ |P.1-1503

数量スライド割引
規格変更
規格拡張対象
一部当日出荷可能

3.8

平均満足度3.8

この商品のレビューをみる（7件）

通常単価(税別): -

税込単価: -

エコノミーシリーズ

価格が安い代替相当品があります

MISUMI economy

ミスミ

【エコノミーシリーズ】 RoHS対応タイミングプーリ T5 フリー指定タイプ

通常出荷日：7 日目～

エコノミーシリーズ

価格が安い代替相当品があります

MISUMI economy

ミスミ

【エコノミーシリーズ】 RoHS対応タイミングプーリ T5 固定寸法タイプ

通常価格(税別)： 910円 (税込価格：1,001円)

通常出荷日：在庫品1日目

規格拡張のご案内ステンレス材質が選択出来るようになりました。関連商品タイミング...

詳細情報を確認する

規格・仕様：

大口分納

環境対応
RoHS対応（10物質）
特性・用途
該当なし
種類
タイミングプーリ
バックラッシレスタイプ
非該当
ベルト種類
T5
タイミングプーリ/アイドラー
プーリ
材質証明書
対象外

ご注意

歯面にタップ穴がついたタイミングプーリをご選定中のお客さまへ。お客さまにご選択いただく軸穴径によっては、付属品セットスクリューが飛び出し、ベルトと干渉する場合がございます。3DプレビューやCAD上でセットスクリューがプーリ歯底面より飛び出すか否かご確認ください。飛び出してしまう場合、追加工SLH「セットスクリュー長さ変更」やB形状への変更をご検討ください。何卒ご確認の上、ご選定のほどよろしくお願いいたします。
フランジカシメのオプション、NFC、RFC、LFCはCADデータに反映されませんので、ご留意ください。
フランジ単品販売をご希望の場合は、規格外品サービスへお問合せください。
当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

プーリ・ベルト選定サイト

未確定：候補が23,908型番あります。

外形図・規格表
型番リスト
詳細情報
カタログ

外形図・規格表

外形図

■T5タイプ

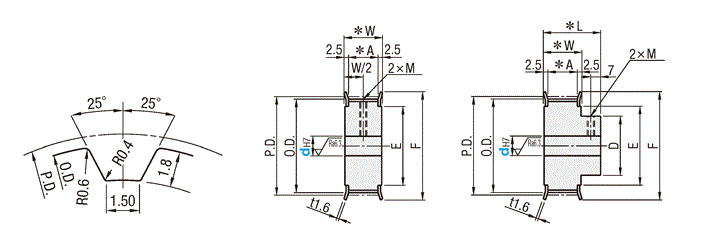

●プーリ形状

A形

B形

標準歯形

歯溝寸法は歯数によって若干変わります。（Pitch：5.0mm）

[ ! ]

■ベルト呼び幅・寸法

mm	呼び
mm	T5050	T5100	T5150	T5200	T5250
A	6	11	17	22	27
W	11	16	22	27	32
L	23	28	34	39	44

■タップ穴寸法表（軸穴仕様：P・N・C）

d_H7 軸穴内径	M （並目）	付属品セットスクリュー	付属品入り数
5	M3	M3×3	2
6～12	M4	M4×3
13～17	M5	M5×4
18～30	M6	M6×5
31～50	M8	M8×6

[ ! ]セットスクリューの締付トルクは規定を設けていません。

指示無き寸法公差

寸法区分		公差 (㎜)
を超え	以下	公差 (㎜)
0.5	3	±0.1
3	6	±0.1
6	30	±0.2
30	120	±0.3

[ ! ]JIS B 0405ｍ級(中級)に準拠

[ ! ]アルミフランジの場合、フランジ厚みが1.5になります。
[ ! ]軸穴仕様H（丸穴）・V,F（段付穴）・Y（両端段付穴）・WB（二段段付穴）の場合、タップ穴は付きません。
[ ! ]ボス端面およびプーリ端面からのタップ位置寸法の公差は±0.3です。
[ ! ]歯部とF寸を除く指示無き寸法公差はJISB0405m級に準じる。

●軸穴仕様　軸穴仕様記号とd寸法を下表よりお選びください。
[ ! ]軸穴に表面処理が付かない場合があります。
[ ! ]d寸法の面取りは規定値を設けておりません。

H　丸穴

P　丸穴＋タップ

N　新JISキー溝穴＋タップ
C　旧JISキー溝穴＋タップ

[ ! ]使用する軸のはめあいは、
>>こちらを参照ください。

[ ! ]A形プーリの場合は山を避けるため
120°近辺になります。

[ ! ]新JISキー溝穴、軸穴径10、キー溝幅4.0mm選定時はNK10をご指定ください。
[ ! ]型式N10とNK10の違いは加工寸法です。詳細は下記表「新JISキー溝寸法公差」を参照ください。
[ ! ]キー溝の位置と歯の位相は保証しておりません。

V　段付穴

F　段付穴（ボス側ザグリ）

Y　両端段付穴

WB　二段段付穴

[ ! ]Z－V(d)≧2
[ ! ]A形：2.0≦J≦W－2.0
　　B形：2.0≦J≦L－2.0

[ ! ]B形のみ適用
[ ! ]Z－F(d)≧2
[ ! ]2.0≦J≦L－2.0

[ ! ]A形のみ適用
[ ! ]Q－Y(d)≧2
[ ! ]R－Y(d)≧2
[ ! ]S＋T≦W－3.0
[ ! ]S(T)≧3.0

[ ! ]A形のみ適用
[ ! ]Q－R≧2
[ ! ]R－WB(d)≧2
[ ! ]S＋T≦W－3.0
[ ! ]S(T)≧3.0

■キー溝寸法表

d寸法公差(H7)

呼び(N,C)	d_H7
8～10(K)	＋0.015 0
11～18	＋0.018 0
19～30	＋0.021 0
31～50	＋0.025 0

新JISキー溝寸法公差

呼び(N)	b_JS9		t
8～10	3	±0.0125	1.4	＋0.1 0
10K～12	4	±0.0150	1.8
13～17	5		2.3
18～22	6		2.8
23～30	8	±0.0180	3.3	＋0.2 0
31～38	10	±0.0180
39～44	12	±0.0215
45～50	14	±0.0215	3.8

旧JISキー溝寸法公差

呼び(C)	b_JS9		t
10～12	4	＋0.022 ＋0.010	1.5	＋0.1 0
15～20	5		2

■プーリ形状と軸穴加工対応表

形	穴
形	H	P	N(C)	V	F	Y	WB
A	○	○	○	○	‐	○	○
B	○	○	○	○	○	‐	‐

Type	ベルト幅					[ M ]材質		[ S ]表面処理	[ A ]付属品セットスクリュー
	5mm	10mm	15mm	20mm	25mm	プーリ	フランジ
	T5050	T5100	T5150	T5200	T5250	プーリ	フランジ
TTPA	●	●	●	●	●	アルミ合金	アルミ合金	白アルマイト	SUS304
TTPB	●	●	●	●	●			黒アルマイト
TTPK	●	●	●	●	●			硬質アルマイト
TTPN	●	●	●	●	●			無電解ニッケルメッキ
TTPT	●	●	●	●	●	S45C相当	SPCC	−	SCM435 (四三酸化鉄皮膜)
TTPM	●	●	●	●	●			四三酸化鉄皮膜
TTPP	●	●	●	●	●			無電解ニッケルメッキ
TTPS	●	●	●	●	●	SUS304	SUS304	−	SUS304

[ ! ]フランジカシメ済、軸穴P、N、Cにはセットスクリュー付属
[ ! ]フランジカシメなしをご希望の場合は追加工NFCを指定ください。
[ ! ]フランジ単品販売をご希望の場合は規格外品サービスへお問合せください。

規格表

型式

−

プーリ形状

−

軸穴仕様・内径

−

(軸穴仕様：H・P・N・C)

TTPA18T5100

−

NK10

(軸穴仕様：V・F)

TTPA30T5200

−

V10

−

Z23

−

J16.0

(軸穴仕様：Y・WB)

TTPA48T5150

−

Y25

−

Q42

−

R37

−

型式			プーリ形状	プーリ形状						P.D.	O.D	D	F	E
Type	歯数	種類呼び幅		A			B
				軸穴仕様 (～)1mm単位指定(・)選択
				H(d) 丸穴 V(d)・ Y(d)・ WB(d) Z・Q・R 段付穴	P(d) 丸穴＋タップ	N(d)・ C(d) キー溝＋タップ	H(d) 丸穴 V(d)・ F(d)・Z 段付穴	P(d) 丸穴＋タップ	N(d)・ C(d) キー溝＋タップ
アルミ TTPA TTPB TTPK TTPN 鉄 TTPT TTPM TTPP ステンレス TTPS	12	T5050 (B形状のみ) T5100 T5150 T5200 T5250	A	5〜8	5〜8	8	−	−	−	19.10	18.25	−	24	12
	13									20.69	19.85		25	15
	14		A B	5〜12	5〜10	8・10	5〜10	5〜8		22.28	21.45	14	26	16
	15			5〜14			5〜11			23.87	23.05	15	28	18
	16			6〜16	6〜12	8〜12	6〜13	6〜10	8	25.46	24.60	17	32	20
	17									27.06	26.20
	18			6〜18			6〜15	6〜11	8・10	28.65	27.80	19	33	22
	19			6〜20	6〜16	8〜16		6〜12		30.24	29.40		36	24
	20									31.83	31.00
	21			7〜23	7～18	8〜18	7〜20	7～15	8〜12	33.42	32.62	24	40	27
	22									35.01	34.25
	23			7〜26	7～20	8～20	7〜23	7～17	8〜13	36.61	35.83	27	45	30
	24									38.20	37.40
	25							7～18	8～15	39.79	39.00
	26			8〜31	8～23	8～22	8〜27	8～21	8～17	41.38	40.60	31	48	35
	27				8～24	8～24	8〜28	8～22	8～18	42.97	42.17	32
	28									44.56	43.75
	29									46.15	45.35
	30			10〜32	10～26	10～26	10〜29	10～23	10～18	47.75	46.95	33	52	36
	31			10〜36	10～28	10～28	10〜31	10～25	10～20	49.34	48.53	35	55	40
	32						10〜33	10～27	10～22	50.93	50.10	37
	33			10〜41	10～30	10～30	10〜36	10～30	10～25	52.52	51.67	40	61	45
	34									54.11	53.25
	35									55.70	54.85
	36									57.30	56.45
	37			10〜46	10～38	10～38				58.89	58.05		67	50
	38									60.48	59.65
	39						10〜43	10～37	10～30	62.07	61.25	47
	40									63.66	62.85
	41			12〜54	12～42	12～40	12〜46	12～40	12～32	65.25	64.43	50	74	58
	42									66.84	66.02
	43									68.44	67.62
	44									70.03	69.20
	45			12〜56	12～44					71.62	70.79		80	60
	46									73.21	72.37
	47			12〜59	12～47		12〜56	12～45	12～40	74.80	73.96	60	83	63
	48									76.39	75.55
	49			12〜63	12～50	12～45	12〜59	12～47	12～45	77.99	77.15	63	87	67
	50									79.58	78.75
	51									81.17	80.34
	52									82.76	81.93
	53			12〜67	12～50	12～50	12〜66	12～50	12～48	84.35	83.52	70	95	75
	54									85.94	85.11
	55									87.54	86.71
	56									89.13	88.30
	57			12〜76			12〜71	12～50	12～50	90.72	89.89	75	99	80
	58									92.31	91.48
	59									93.90	93.07
	60									95.49	94.65
[ NG ]軸穴仕様Nの場合、軸穴径9は製作できません。　[ ! ]軸穴仕様H・P・V・Fの場合、選択範囲内であれば軸穴径6.35が選択可能です。 [ ! ]軸穴仕様Nの場合、選択範囲内であれば、NK10が選択可能です。こちら参照。 [ NG ]軸穴仕様Cの場合、軸穴径8・11・13・14・17・21～50は製作できません。

追加工

型式

−

プーリ形状

−

軸穴仕様・内径

−

(KC90…etc.)

TTPA25T5100

−

H10

−

QSC18　−　M4

Alterations	止めねじ角度変更	フランジカシメなし	フランジカシメ片側のみ	フランジカット
Code	KC90	NFC	RFC・LFC	FC
Spec.	止めねじ角度を90°に変更します。 [ ! ]A形プーリの場合は　　山を避けるため　　90°近辺になります。	(フランジ2枚付属) 指定方法 NFC	(フランジ1枚付属) 指定方法 RFC	フランジ外径を0.5mm単位でカット指定方法 FC17 適用条件 [ ! ]FC≧（O. D.）＋1 [ ! ]FC≦F－2 [ ! ]フランジ外周は表面処理されません。
￥/1Code	無料	無料	無料	300

Alterations

止め輪溝追加工

ベアリング押さえ用テーパ加工

ボスカット

タップ穴寸法変更

付属セットスクリュー長さ変更

Code

SRG

BTC

TPC

SLH

Spec.

段付穴の軸径に合った止め
輪溝を加工します。
止め輪溝寸法>>P.1465
SRG指定 2.5～24.5mm
　　　　　0.5mm単位
適用条件 [ ! ]肉厚最低2mm
[ ! ]軸穴仕様V・Fのみ適用
[ ! ]Z寸法の止め輪溝規
　　格を適用
[ ! ]n≦J－SRG－m
指定方法 SRG7

ベアリング内輪押さえ用
テーパ加工
指定方法 BTC6−TL2.5
適用条件
[ ! ]A形のみ適用
[ ! ]軸穴仕様H・Pのみ
[ ! ]TL＜L－W
[ ! ]E－D≦6の際、片側カ
　　シメ・フランジ一枚付属

ボスの長さを0.5mm単位
でカット
指定方法 BC6.5
適用条件
[ ! ]軸穴仕様H・V・F：
　　3≦BC＜L－W
[ ! ]軸穴仕様P・N・C：
　　M＋3≦BC＜L－W
[ NG ]A形は適用不可

指定方法 TPC5
適用条件
[ ! ]軸穴仕様がP・N・
　　Cの場合のみ適用

M	TPC
M3	M4
M4	M3・M5
M5	M4・M6
M6	M5・M8
M8	M6

指定方法 SLH10
適用条件
[ ! ]軸穴仕様がP・N・
　　Cの場合のみ適用

セットスクリュー	SLH
M3×3	6
M4×3	5・8
M5×4	6・10
M6×5	10
M8×6	10・12

詳細は追加工概要 >>P.1466

￥/1Code

200

500

無料

Alterations	側面穴追加工
Alterations	側面タップ穴	側面通し穴	側面ザグリ穴
Code	QTC・QFC・QSC	KTC・KFC・KSC	ZTC・ZFC・ZSC
Spec.	ボス側の側面にタップ穴を追加工します。指定方法 QTC28－M4 Q□C選択穴の加工位置（P.C.D.寸法）をご指定ください。　 M選択 M3,M4,M5,M6,M8 適用条件 [ ! ]肉厚条件　最低2mm　加工計算式は>>こちら	ボス側の側面にキリ穴を追加工します。指定方法 KTC28－K4.5 K□C選択穴の加工位置（P.C.D.寸法）をご指定ください。　 K指定 K4.0～13.0（0.5mm単位指定）適用条件 [ ! ]肉厚条件　最低2mm　加工計算式は>>こちら	ボス側の側面にザグリ穴を追加工します。指定方法 ZTC28－ZM4 Z□C選択穴の加工位置（P.C.D.寸法）をご指定ください。　 ZM選択 ZM3,ZM4,ZM5,ZM6,ZM8 適用条件 [ ! ]肉厚条件　最低2mm　加工計算式は>>こちら
Spec.	(6ヵ所)　 (4ヵ所)　(3ヵ所)	(6ヵ所)　　(4ヵ所)　　(3ヵ所)	(6ヵ所)　　(4ヵ所)　　(3ヵ所)
￥/1Code	QTC:400　　QFC:500　　QSC:600	KTC:500　　KFC:600　　KSC:800	ZTC・ZFC:700　　　ZSC:1,000

[ ! ]側面穴追加工は軸穴仕様により、条件が異なります。詳細は>>こちらをご確認ください。
[ ! ]追加工で指定できない加工依頼は規格外品サービスへお問合せください。

型番リスト

表示件数

...

399

型番

TTPA12T5100-A-H[5,6,6.35,7,8]

TTPA12T5100-A-N8

TTPA12T5100-A-P8

TTPA12T5100-A-P[5,6,6.35,7,8]

TTPA12T5100-A-V[5,6]

TTPA12T5100-A-WB[5,6]

TTPA12T5100-A-Y[5,6]

TTPA12T5150-A-H[5,6,6.35,7,8]

TTPA12T5150-A-N8

TTPA12T5150-A-P[5,6,6.35,7,8]

TTPA12T5150-A-V[5,6]

TTPA12T5150-A-WB[5,6]

TTPA12T5150-A-Y[5,6]

TTPA12T5200-A-H[5,6,6.35,7,8]

TTPA12T5200-A-N8

TTPA12T5200-A-P[5,6,6.35,7,8]

TTPA12T5200-A-V[5,6]

TTPA12T5200-A-WB[5,6]

TTPA12T5200-A-Y[5,6]

TTPA12T5250-A-H[5,6,6.35,7,8]

TTPA12T5250-A-N8

TTPA12T5250-A-P[5,6,6.35,7,8]

TTPA12T5250-A-V[5,6]

TTPA12T5250-A-WB[5,6]

TTPA12T5250-A-Y[5,6]

TTPA13T5100-A-H6.35

TTPA13T5100-A-H[5-8/1]

TTPA13T5100-A-N8

TTPA13T5100-A-P6.35

TTPA13T5100-A-P[5-8/1]

TTPA13T5100-A-V[5-6/1]

TTPA13T5100-A-WB[5-6/1]

TTPA13T5100-A-Y[5-6/1]

TTPA13T5150-A-H6.35

TTPA13T5150-A-H[5-8/1]

TTPA13T5150-A-N8

TTPA13T5150-A-P6.35

TTPA13T5150-A-P[5-8/1]

TTPA13T5150-A-V[5-6/1]

TTPA13T5150-A-WB[5-6/1]

TTPA13T5150-A-Y[5-6/1]

TTPA13T5200-A-H6.35

TTPA13T5200-A-H[5-8/1]

TTPA13T5200-A-N8

TTPA13T5200-A-P6.35

TTPA13T5200-A-P[5-8/1]

TTPA13T5200-A-V[5-6/1]

TTPA13T5200-A-WB[5-6/1]

TTPA13T5200-A-Y[5-6/1]

TTPA13T5250-A-H6.35

TTPA13T5250-A-H[5-8/1]

TTPA13T5250-A-N8

TTPA13T5250-A-P6.35

TTPA13T5250-A-P[5-8/1]

TTPA13T5250-A-V[5-6/1]

TTPA13T5250-A-WB[5-6/1]

TTPA13T5250-A-Y[5-6/1]

TTPA14T5050-B-F6.35

TTPA14T5050-B-F[5-8/1]

TTPA14T5050-B-H6.35

使用ベルト幅

(mm)

歯数

(T)

プーリ形状

表面処理

材質

丸穴 (H)[d]

(φ)

丸穴+タップ (P)[d]

(φ)

新JISキー溝穴+タップ (N)[d]

(φ)

旧JISキー溝穴+タップ (C)[d]

(φ)

段付穴 (V)[d]

(φ)

段付穴(ボス側ザグリ) (F)[d]

(φ)

両端段付穴 (Y)[d]

(φ)

二段段付穴 (WB)[d]

(φ)

RoHS?

最小発注数量

10	12	A形	白アルマイト	[アルミニウム] アルミ合金	5 ～ 8	-	-	-	-	-	-	-	10	1個
10	12	A形	白アルマイト	[アルミニウム] アルミ合金	-	-	8	-	-	-	-	-	10	1個
10	12	A形	白アルマイト	[アルミニウム] アルミ合金	-	-	-	-	-	-	-	-	10	1個
10	12	A形	白アルマイト	[アルミニウム] アルミ合金	-	5 ～ 8	-	-	-	-	-	-	10	1個
10	12	A形	白アルマイト	[アルミニウム] アルミ合金	-	-	-	-	5 ～ 6	-	-	-	10	1個
10	12	A形	白アルマイト	[アルミニウム] アルミ合金	-	-	-	-	-	-	-	5 ～ 6	10	1個
10	12	A形	白アルマイト	[アルミニウム] アルミ合金	-	-	-	-	-	-	5 ～ 6	-	10	1個
15	12	A形	白アルマイト	[アルミニウム] アルミ合金	5 ～ 8	-	-	-	-	-	-	-	10	1個
15	12	A形	白アルマイト	[アルミニウム] アルミ合金	-	-	8	-	-	-	-	-	10	1個
15	12	A形	白アルマイト	[アルミニウム] アルミ合金	-	5 ～ 8	-	-	-	-	-	-	10	1個
15	12	A形	白アルマイト	[アルミニウム] アルミ合金	-	-	-	-	5 ～ 6	-	-	-	10	1個
15	12	A形	白アルマイト	[アルミニウム] アルミ合金	-	-	-	-	-	-	-	5 ～ 6	10	1個
15	12	A形	白アルマイト	[アルミニウム] アルミ合金	-	-	-	-	-	-	5 ～ 6	-	10	1個
20	12	A形	白アルマイト	[アルミニウム] アルミ合金	5 ～ 8	-	-	-	-	-	-	-	10	1個
20	12	A形	白アルマイト	[アルミニウム] アルミ合金	-	-	8	-	-	-	-	-	10	1個
20	12	A形	白アルマイト	[アルミニウム] アルミ合金	-	5 ～ 8	-	-	-	-	-	-	10	1個
20	12	A形	白アルマイト	[アルミニウム] アルミ合金	-	-	-	-	5 ～ 6	-	-	-	10	1個
20	12	A形	白アルマイト	[アルミニウム] アルミ合金	-	-	-	-	-	-	-	5 ～ 6	10	1個
20	12	A形	白アルマイト	[アルミニウム] アルミ合金	-	-	-	-	-	-	5 ～ 6	-	10	1個
25	12	A形	白アルマイト	[アルミニウム] アルミ合金	5 ～ 8	-	-	-	-	-	-	-	10	1個
25	12	A形	白アルマイト	[アルミニウム] アルミ合金	-	-	8	-	-	-	-	-	10	1個
25	12	A形	白アルマイト	[アルミニウム] アルミ合金	-	5 ～ 8	-	-	-	-	-	-	10	1個
25	12	A形	白アルマイト	[アルミニウム] アルミ合金	-	-	-	-	5 ～ 6	-	-	-	10	1個
25	12	A形	白アルマイト	[アルミニウム] アルミ合金	-	-	-	-	-	-	-	5 ～ 6	10	1個
25	12	A形	白アルマイト	[アルミニウム] アルミ合金	-	-	-	-	-	-	5 ～ 6	-	10	1個
10	13	A形	白アルマイト	[アルミニウム] アルミ合金	6.35	-	-	-	-	-	-	-	10	1個
10	13	A形	白アルマイト	[アルミニウム] アルミ合金	5 ～ 8	-	-	-	-	-	-	-	10	1個
10	13	A形	白アルマイト	[アルミニウム] アルミ合金	-	-	8	-	-	-	-	-	10	1個
10	13	A形	白アルマイト	[アルミニウム] アルミ合金	-	6.35	-	-	-	-	-	-	10	1個
10	13	A形	白アルマイト	[アルミニウム] アルミ合金	-	5 ～ 8	-	-	-	-	-	-	10	1個
10	13	A形	白アルマイト	[アルミニウム] アルミ合金	-	-	-	-	5 ～ 6	-	-	-	10	1個
10	13	A形	白アルマイト	[アルミニウム] アルミ合金	-	-	-	-	-	-	-	5 ～ 6	10	1個
10	13	A形	白アルマイト	[アルミニウム] アルミ合金	-	-	-	-	-	-	5 ～ 6	-	10	1個
15	13	A形	白アルマイト	[アルミニウム] アルミ合金	6.35	-	-	-	-	-	-	-	10	1個
15	13	A形	白アルマイト	[アルミニウム] アルミ合金	5 ～ 8	-	-	-	-	-	-	-	10	1個
15	13	A形	白アルマイト	[アルミニウム] アルミ合金	-	-	8	-	-	-	-	-	10	1個
15	13	A形	白アルマイト	[アルミニウム] アルミ合金	-	6.35	-	-	-	-	-	-	10	1個
15	13	A形	白アルマイト	[アルミニウム] アルミ合金	-	5 ～ 8	-	-	-	-	-	-	10	1個
15	13	A形	白アルマイト	[アルミニウム] アルミ合金	-	-	-	-	5 ～ 6	-	-	-	10	1個
15	13	A形	白アルマイト	[アルミニウム] アルミ合金	-	-	-	-	-	-	-	5 ～ 6	10	1個
15	13	A形	白アルマイト	[アルミニウム] アルミ合金	-	-	-	-	-	-	5 ～ 6	-	10	1個
20	13	A形	白アルマイト	[アルミニウム] アルミ合金	6.35	-	-	-	-	-	-	-	10	1個
20	13	A形	白アルマイト	[アルミニウム] アルミ合金	5 ～ 8	-	-	-	-	-	-	-	10	1個
20	13	A形	白アルマイト	[アルミニウム] アルミ合金	-	-	8	-	-	-	-	-	10	1個
20	13	A形	白アルマイト	[アルミニウム] アルミ合金	-	6.35	-	-	-	-	-	-	10	1個
20	13	A形	白アルマイト	[アルミニウム] アルミ合金	-	5 ～ 8	-	-	-	-	-	-	10	1個
20	13	A形	白アルマイト	[アルミニウム] アルミ合金	-	-	-	-	5 ～ 6	-	-	-	10	1個
20	13	A形	白アルマイト	[アルミニウム] アルミ合金	-	-	-	-	-	-	-	5 ～ 6	10	1個
20	13	A形	白アルマイト	[アルミニウム] アルミ合金	-	-	-	-	-	-	5 ～ 6	-	10	1個
25	13	A形	白アルマイト	[アルミニウム] アルミ合金	6.35	-	-	-	-	-	-	-	10	1個
25	13	A形	白アルマイト	[アルミニウム] アルミ合金	5 ～ 8	-	-	-	-	-	-	-	10	1個
25	13	A形	白アルマイト	[アルミニウム] アルミ合金	-	-	8	-	-	-	-	-	10	1個
25	13	A形	白アルマイト	[アルミニウム] アルミ合金	-	6.35	-	-	-	-	-	-	10	1個
25	13	A形	白アルマイト	[アルミニウム] アルミ合金	-	5 ～ 8	-	-	-	-	-	-	10	1個
25	13	A形	白アルマイト	[アルミニウム] アルミ合金	-	-	-	-	5 ～ 6	-	-	-	10	1個
25	13	A形	白アルマイト	[アルミニウム] アルミ合金	-	-	-	-	-	-	-	5 ～ 6	10	1個
25	13	A形	白アルマイト	[アルミニウム] アルミ合金	-	-	-	-	-	-	5 ～ 6	-	10	1個
5	14	B形	白アルマイト	[アルミニウム] アルミ合金	-	-	-	-	-	6.35	-	-	10	1個
5	14	B形	白アルマイト	[アルミニウム] アルミ合金	-	-	-	-	-	5 ～ 8	-	-	10	1個
5	14	B形	白アルマイト	[アルミニウム] アルミ合金	6.35	-	-	-	-	-	-	-	10	1個

通常単価(税別) (税込単価)	通常出荷日	価格が安い代替相当品

- ( - )	3日目	E-TTPA12T5100-A
- ( - )	3日目	E-TTPA12T5100-A
1,520円 ( 1,672円 )	在庫品1日目当日出荷可能	C-TTPA12T5100-A-P8
- ( - )	3日目	E-TTPA12T5100-A
- ( - )	3日目	E-TTPA12T5100-A
- ( - )	3日目	E-TTPA12T5100-A
- ( - )	3日目	E-TTPA12T5100-A
- ( - )	3日目	E-TTPA12T5150-A
- ( - )	3日目	E-TTPA12T5150-A
- ( - )	3日目	E-TTPA12T5150-A
- ( - )	3日目	E-TTPA12T5150-A
- ( - )	3日目	E-TTPA12T5150-A
- ( - )	3日目	E-TTPA12T5150-A
- ( - )	3日目	E-TTPA12T5200-A
- ( - )	3日目	E-TTPA12T5200-A
- ( - )	3日目	E-TTPA12T5200-A
- ( - )	3日目	E-TTPA12T5200-A
- ( - )	3日目	E-TTPA12T5200-A
- ( - )	3日目	E-TTPA12T5200-A
- ( - )	3日目	E-TTPA12T5250-A
- ( - )	3日目	E-TTPA12T5250-A
- ( - )	3日目	E-TTPA12T5250-A
- ( - )	3日目	E-TTPA12T5250-A
- ( - )	3日目	E-TTPA12T5250-A
- ( - )	3日目	E-TTPA12T5250-A
- ( - )	3日目	-
- ( - )	3日目	-
- ( - )	3日目	-
- ( - )	3日目	-
- ( - )	3日目	-
- ( - )	3日目	-
- ( - )	3日目	-
- ( - )	3日目	-
- ( - )	3日目	-
- ( - )	3日目	-
- ( - )	3日目	-
- ( - )	3日目	-
- ( - )	3日目	-
- ( - )	3日目	-
- ( - )	3日目	-
- ( - )	3日目	-
- ( - )	3日目	-
- ( - )	3日目	-
- ( - )	3日目	-
- ( - )	3日目	-
- ( - )	3日目	-
- ( - )	3日目	-
- ( - )	3日目	-
- ( - )	3日目	-
- ( - )	3日目	-
- ( - )	3日目	-
- ( - )	3日目	-
- ( - )	3日目	-
- ( - )	3日目	-
- ( - )	3日目	-
- ( - )	3日目	-
- ( - )	3日目	-
- ( - )	3日目	-
- ( - )	3日目	-
- ( - )	3日目	-

...

399

基本情報
納期・価格
概要・仕様

基本情報

規格拡張のご案内ステンレス材質が選択出来るようになりました。関連商品タイミングベルト T5タイプはこちらオープンエンドベルトはこちらフランジ付歯付アイドラー　センターベアリングタイプはこちらフランジ付歯付アイドラー　両サイドベアリングタイプはこちら

タイミングベルト・プーリ総合情報はこちらからご覧ください。

ご注意

歯面にタップ穴がついたタイミングプーリをご選定中のお客さまへ。お客さまにご選択いただく軸穴径によっては、付属品セットスクリューが飛び出し、ベルトと干渉する場合がございます。3DプレビューやCAD上でセットスクリューがプーリ歯底面より飛び出すか否かご確認ください。飛び出してしまう場合、追加工SLH「セットスクリュー長さ変更」やB形状への変更をご検討ください。何卒ご確認の上、ご選定のほどよろしくお願いいたします。
フランジカシメのオプション、NFC、RFC、LFCはCADデータに反映されませんので、ご留意ください。
フランジ単品販売をご希望の場合は、規格外品サービスへお問合せください。
当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

技術情報

納期・価格

価格表

■価格計算例
①H（丸穴）指定時　例：TTPA12T5100-A-H5
（本体価格：1,100円×係数：1.0）＝1,100円
②P（タップ穴）指定時　例：TTPA12T5100-A-P5
（本体価格：1,100円×係数：1.0）＋軸穴加工価格：420円＝1,520円
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

歯数	￥本体価格																														￥軸穴加工価格(本体価格＋)
	TTPA(×1.0)　TTPB・TTPK(×1.1)　TTPN(×1.2)										TTPT(×1.0)　TTPM(×1.05)　TTPP(×1.15)										TTPS(×1.0)										TTPA・TTPB・TTPK・TTPN TTPT・TTPM・TTPP			TTPS
	T5050		T5100		T5150		T5200		T5250		T5050		T5100		T5150		T5200		T5250		T5050		T5100		T5150		T5200		T5250		TTPA・TTPB・TTPK・TTPN TTPT・TTPM・TTPP			TTPS
	A形	B形	A形	B形	A形	B形	A形	B形	A形	B形	A形	B形	A形	B形	A形	B形	A形	B形	A形	B形	A形	B形	A形	B形	A形	B形	A形	B形	A形	B形	P穴	N・C・V・F穴	Y・WB穴	P穴	N・C・V・F穴	Y・WB穴
12	−	−	1,100	−	1,230	−	1,380	−	1,790	−	−	−	1,130	−	1,280	−	1,430	−	1,860	−	−		1,760		1,970		2,210		2,860	−	420	690	1,250	530	860	1,560
13		−	1,140	−	1,280	−	1,440	−	1,870	−		−	1,200	−	1,320	−	1,500	−	1,940	−			1,820		2,050		2,300		2,910		420	690	1,250	530	860	1,560
14		1,300	1,140	1,380	1,280	1,540	1,440	1,750	1,870	2,270		1,350	1,200	1,430	1,320	1,610	1,500	1,820	1,940	2,360		2,080	1,820	2,210	2,050	2,460	2,300	2,800	2,990		420	690	1,250	530	860	1,560
15		1,340	1,190	1,420	1,320	1,600	1,490	1,800	1,930	2,340		1,410	1,230	1,480	1,390	1,660	1,540	1,880	2,010	2,440		2,140	1,900	2,270	2,110	2,560	2,380	2,880	3,090		420	690	1,250	530	860	1,560
16		1,420	1,230	1,490	1,380	1,660	1,530	1,870	1,980	2,430		1,470	1,280	1,540	1,430	1,720	1,600	1,940	2,080	2,520		2,270	1,970	2,380	2,210	2,660	2,450	2,990	3,170		420	690	1,250	530	860	1,560
17		1,450	1,260	1,520	1,420	1,710	1,600	1,920	2,070	2,500		1,500	1,310	1,590	1,470	1,790	1,660	2,000	2,150	2,600		2,320	2,020	2,430	2,270	2,740	2,560	3,070	3,220		420	700	1,260	530	880	1,580
18		1,450	1,260	1,520	1,420	1,710	1,600	1,920	2,070	2,500		1,500	1,310	1,590	1,470	1,790	1,660	2,000	2,150	2,600		2,320	2,020	2,430	2,270	2,740	2,560	3,070	3,310		420	700	1,260	530	880	1,580
19		1,510	1,320	1,600	1,480	1,790	1,640	1,980	2,130	2,570		1,580	1,390	1,660	1,530	1,860	1,700	2,060	2,220	2,680		2,420	2,110	2,560	2,370	2,860	2,620	3,170	3,410		430	720	1,290	540	900	1,610
20		1,510	1,320	1,600	1,480	1,790	1,640	1,980	2,130	2,570		1,580	1,390	1,660	1,530	1,860	1,700	2,060	2,220	2,680		2,420	2,110	2,560	2,370	2,860	2,620	3,170	3,410		430	720	1,290	540	900	1,610
21		1,580	1,420	1,660	1,590	1,870	1,770	2,100	2,300	2,730		1,640	1,470	1,720	1,650	1,940	1,850	2,180	2,390	2,840		2,530	2,270	2,660	2,540	2,990	2,830	3,360	3,680		570	930	1,560	710	1160	1,950
22		1,580	1,420	1,660	1,590	1,870	1,770	2,100	2,300	2,730		1,640	1,470	1,720	1,650	1,940	1,850	2,180	2,390	2,840		2,530	2,270	2,660	2,540	2,990	2,830	3,360	3,680		570	930	1,560	710	1160	1,950
23		1,750	1,580	1,850	1,760	2,080	1,980	2,340	2,570	3,030		1,830	1,640	1,920	1,830	2,160	2,060	2,440	2,680	3,160		2,800	2,530	2,960	2,820	3,330	3,170	3,740	4,110		630	1,040	1,700	790	1,300	2,130
24		1,750	1,580	1,850	1,760	2,080	1,980	2,340	2,570	3,030		1,830	1,640	1,920	1,830	2,160	2,060	2,440	2,680	3,160		2,800	2,530	2,960	2,820	3,330	3,170	3,740	4,110		630	1,040	1,700	790	1,300	2,130
25		1,820	1,620	1,910	1,810	2,140	2,030	2,400	2,640	3,120		1,890	1,690	1,980	1,890	2,230	2,110	2,500	2,740	3,260		2,910	2,590	3,060	2,900	3,420	3,250	3,840	4,220		640	1,080	1,750	800	1,350	2,190
26		1,890	1,680	1,980	1,880	2,220	2,110	2,480	2,740	3,210		1,950	1,740	2,060	1,950	2,310	2,190	2,580	2,860	3,350		3,020	2,690	3,170	3,010	3,550	3,380	3,970	4,380		660	1,090	1,760	830	1,360	2,200
27		1,970	1,750	2,080	1,970	2,310	2,210	2,600	2,870	3,380		2,060	1,820	2,160	2,050	2,400	2,290	2,710	2,980	3,520		3,150	2,800	3,330	3,150	3,700	3,540	4,160	4,590		690	1,160	1,850	860	1,450	2,310
28		1,970	1,750	2,080	1,970	2,310	2,210	2,600	2,870	3,380		2,060	1,820	2,160	2,050	2,400	2,290	2,710	2,980	3,520		3,150	2,800	3,330	3,150	3,700	3,540	4,160	4,590		690	1,160	1,850	860	1,450	2,310
29		2,060	1,830	2,160	2,060	2,420	2,300	2,710	2,990	3,520		2,130	1,900	2,250	2,140	2,510	2,390	2,820	3,120	3,660		3,300	2,930	3,460	3,300	3,870	3,680	4,340	4,780		720	1,210	1,910	900	1,510	2,390
30		2,060	1,830	2,160	2,060	2,420	2,300	2,710	2,990	3,520		2,130	1,900	2,250	2,140	2,510	2,390	2,820	3,120	3,660		3,300	2,930	3,460	3,300	3,870	3,680	4,340	4,780		720	1,210	1,910	900	1,510	2,390
31		2,140	1,920	2,260	2,140	2,520	2,400	2,840	3,120	3,690		2,240	2,000	2,350	2,230	2,630	2,500	2,940	3,260	3,830		3,420	3,070	3,620	3,420	4,030	3,840	4,540	4,990		760	1,250	1,970	950	1,560	2,460
32		2,140	1,920	2,260	2,140	2,520	2,400	2,840	3,120	3,690		2,240	2,000	2,350	2,230	2,630	2,500	2,940	3,260	3,830		3,420	3,070	3,620	3,420	4,030	3,840	4,540	4,990		760	1,250	1,970	950	1,560	2,460
33		2,350	2,110	2,480	2,350	2,770	2,660	3,130	3,420	4,030		2,440	2,170	2,560	2,430	2,870	2,740	3,210	3,540	4,160		3,760	3,380	3,970	3,760	4,430	4,260	5,010	5,470		800	1,320	2,070	1000	1,650	2,590
34		2,350	2,110	2,480	2,350	2,770	2,660	3,130	3,420	4,030		2,440	2,170	2,560	2,430	2,870	2,740	3,210	3,540	4,160		3,760	3,380	3,970	3,760	4,430	4,260	5,010	5,470		800	1,320	2,070	1000	1,650	2,590
35		2,380	2,120	2,510	2,370	2,800	2,670	3,150	3,470	4,100		2,490	2,210	2,610	2,470	2,920	2,780	3,290	3,600	4,260		3,810	3,390	4,020	3,790	4,480	4,270	5,040	5,550		840	1,400	2,160	1050	1,750	2,700
36		2,380	2,120	2,510	2,370	2,800	2,670	3,150	3,470	4,100		2,490	2,210	2,610	2,470	2,920	2,780	3,290	3,600	4,260		3,810	3,390	4,020	3,790	4,480	4,270	5,040	5,550		840	1,400	2,160	1050	1,750	2,700
37		2,600	2,320	2,740	2,590	3,050	2,910	3,410	3,780	4,440		2,700	2,420	2,850	2,700	3,170	3,020	3,560	3,940	4,630		4,160	3,710	4,380	4,140	4,880	4,660	5,460	6,050		910	1,450	2,230	1140	1,810	2,790
38		2,600	2,320	2,740	2,590	3,050	2,910	3,410	3,780	4,440		2,700	2,420	2,850	2,700	3,170	3,020	3,560	3,940	4,630		4,160	3,710	4,380	4,140	4,880	4,660	5,460	6,050		910	1,450	2,230	1140	1,810	2,790
39		2,600	2,320	2,740	2,590	3,050	2,910	3,410	3,780	4,440		2,700	2,420	2,850	2,700	3,170	3,020	3,560	3,940	4,630		4,160	3,710	4,380	4,140	4,880	4,660	5,460	6,050		910	1,450	2,230	1140	1,810	2,790
40		2,600	2,320	2,740	2,590	3,050	2,910	3,410	3,780	4,440		2,700	2,420	2,850	2,700	3,170	3,020	3,560	3,940	4,630		4,160	3,710	4,380	4,140	4,880	4,660	5,460	6,050		910	1,450	2,230	1140	1,810	2,790
41		2,700	2,430	2,850	2,720	3,200	3,060	3,590	3,970	4,670		2,810	2,520	2,960	2,840	3,330	3,180	3,750	4,140	4,870		4,320	3,890	4,560	4,350	5,120	4,900	5,740	6,350		970	1,610	2,440	1210	2,010	3,050
42		2,700	2,430	2,850	2,720	3,200	3,060	3,590	3,970	4,670		2,810	2,520	2,960	2,840	3,330	3,180	3,750	4,140	4,870		4,320	3,890	4,560	4,350	5,120	4,900	5,740	6,350		970	1,610	2,440	1210	2,010	3,050
43		2,700	2,430	2,850	2,720	3,200	3,060	3,590	3,970	4,670		2,810	2,520	2,960	2,840	3,330	3,180	3,750	4,140	4,870		4,320	3,890	4,560	4,350	5,120	4,900	5,740	6,350		970	1,610	2,440	1210	2,010	3,050
44		2,700	2,430	2,850	2,720	3,200	3,060	3,590	3,970	4,670		2,810	2,520	2,960	2,840	3,330	3,180	3,750	4,140	4,870		4,320	3,890	4,560	4,350	5,120	4,900	5,740	6,350		970	1,610	2,440	1210	2,010	3,050
45		2,900	2,590	3,050	2,910	3,420	3,270	3,830	4,240	4,980		3,010	2,700	3,170	3,020	3,570	3,400	3,990	4,420	5,190		4,640	4,140	4,880	4,660	5,470	5,230	6,130	6,780		1,010	1,690	2,540	1,260	2,110	3,180
46		2,900	2,590	3,050	2,910	3,420	3,270	3,830	4,240	4,980		3,010	2,700	3,170	3,020	3,570	3,400	3,990	4,420	5,190		4,640	4,140	4,880	4,660	5,470	5,230	6,130	6,780		1,010	1,690	2,540	1,260	2,110	3,180
47		2,900	2,590	3,050	2,910	3,420	3,270	3,830	4,240	4,980		3,010	2,700	3,170	3,020	3,570	3,400	3,990	4,420	5,190		4,640	4,140	4,880	4,660	5,470	5,230	6,130	6,780		1,010	1,690	2,540	1,260	2,110	3,180
48		2,900	2,590	3,050	2,910	3,420	3,270	3,830	4,240	4,980		3,010	2,700	3,170	3,020	3,570	3,400	3,990	4,420	5,190		4,640	4,140	4,880	4,660	5,470	5,230	6,130	6,780		1,010	1,690	2,540	1,260	2,110	3,180
49		3,050	2,720	3,200	3,050	3,580	3,430	4,020	4,460	5,220		3,160	2,840	3,330	3,170	3,730	3,580	4,190	4,650	5,440		4,880	4,350	5,120	4,880	5,730	5,490	6,430	7,140		1,080	1,800	2,680	1,350	2,250	3,350
50		3,050	2,720	3,200	3,050	3,580	3,430	4,020	4,460	5,220		3,160	2,840	3,330	3,170	3,730	3,580	4,190	4,650	5,440		4,880	4,350	5,120	4,880	5,730	5,490	6,430	7,140		1,080	1,800	2,680	1,350	2,250	3,350
51		3,360	3,010	3,540	3,370	3,970	3,800	4,460	4,940	5,790		3,500	3,140	3,690	3,520	4,140	3,960	4,650	5,150	6,030		5,380	4,820	5,660	5,390	6,350	6,080	7,140	7,900		1,200	1,980	2,930	1,500	2,480	3,660
52		3,360	3,010	3,540	3,370	3,970	3,800	4,460	4,940	5,790		3,500	3,140	3,690	3,520	4,140	3,960	4,650	5,150	6,030		5,380	4,820	5,660	5,390	6,350	6,080	7,140	7,900		1,200	1,980	2,930	1,500	2,480	3,660
53		3,360	3,010	3,540	3,370	3,970	3,800	4,460	4,940	5,790		3,500	3,140	3,690	3,520	4,140	3,960	4,650	5,150	6,030		5,380	4,820	5,660	5,390	6,350	6,080	7,140	7,900		1,200	1,980	2,930	1,500	2,480	3,660
54		3,550	3,190	3,740	3,570	4,200	4,020	4,730	5,220	6,120		3,700	3,320	3,900	3,730	4,380	4,190	4,920	5,440	6,380		5,680	5,100	5,980	5,710	6,720	6,430	7,570	8,350		1,260	2,100	3,080	1,580	2,630	3,850
55		3,550	3,190	3,740	3,570	4,200	4,020	4,730	5,220	6,120		3,700	3,320	3,900	3,730	4,380	4,190	4,920	5,440	6,380		5,680	5,100	5,980	5,710	6,720	6,430	7,570	8,350		1,260	2,100	3,080	1,580	2,630	3,850
56		3,550	3,190	3,740	3,570	4,200	4,020	4,730	5,220	6,120		3,700	3,320	3,900	3,730	4,380	4,190	4,920	5,440	6,380		5,680	5,100	5,980	5,710	6,720	6,430	7,570	8,350		1,260	2,100	3,080	1,580	2,630	3,850
57		3,690	3,310	3,870	3,700	4,350	4,160	4,890	5,410	6,350		3,840	3,430	4,040	3,850	4,540	4,340	5,100	5,640	6,620		5,900	5,300	6,190	5,920	6,960	6,660	7,820	8,660		1,300	2,170	3,170	1,630	2,710	3,960
58		3,690	3,310	3,870	3,700	4,350	4,160	4,890	5,410	6,350		3,840	3,430	4,040	3,850	4,540	4,340	5,100	5,640	6,620		5,900	5,300	6,190	5,920	6,960	6,660	7,820	8,660		1,300	2,170	3,170	1,630	2,710	3,960
59		3,690	3,310	3,870	3,700	4,350	4,160	4,890	5,410	6,350		3,840	3,430	4,040	3,850	4,540	4,340	5,100	5,640	6,620		5,900	5,300	6,190	5,920	6,960	6,660	7,820	8,660		1,300	2,170	3,170	1,630	2,710	3,960
60		3,690	3,310	3,870	3,700	4,350	4,160	4,890	5,410	6,350		3,840	3,430	4,040	3,850	4,540	4,340	5,100	5,640	6,620		5,900	5,300	6,580	5,920	7,400	6,660	8,310	8,660		1,300	2,170	3,170	1,630	2,710	3,960

■数量スライド価格（[ ! ]1円未満切り捨て）こちら

数量区分	標準対応					個別対応
数量区分	小口				大口	大口
数　量	1～9	10～14	15～19	20～29	30～50	51～100
値引率	基準単価	5%	10%	18%	30%	50%
出荷日	通常				＋9日	お見積り

[ ! ]表示数量超えはWOSにてご確認ください。
[ ! ]TTPMは係数（×1.05）、TTPB・TTPKは係数（×1.1）、TTPPは係数（×1.15）、
TTPNは係数（×1.2）を表中の価格に掛けた金額が本体価格となります。
（1円単位切り捨て）
[ ! ]基準単価は、（本体価格＋軸穴加工価格）となります。
[ ! ]H穴仕様の軸穴加工価格は無料です。
[ ! ]標準対応大口以上はストーク対応なし。

納期

●TTPA・TTPT・TTPM・TTPP・TTPS

日目出荷

				ご注文締切
急	ストークA早割	翌日出荷	300円/1明細行	PM 3:00迄	>>こちら
急	ストークA	翌日出荷	800円/1本	PM 6:00迄	>>こちら

[ ! ]ストークA早割は１明細行当たり一律300円
[ ! ]ストークAは3本以上で１明細行当たり一律2,160円

●TTPB・TTPK・TTPN

日目出荷

出荷日については、こちらをご覧ください。

概要・仕様

使用例

カタログ

カタログ (見開き版)

現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。

商品担当おすすめ

ミスミ
ハイトルクタイミングプーリ S5Mタイプ
ベルトタイプ：S5M用のハイトルクタイミングプーリです。
ミスミ
ハイトルクタイミングプーリ S3Mタイプ
ベルトタイプ：S3M用のハイトルクタイミングプーリです。
ミスミ
タイミングプーリ XLタイプ
ベルトタイプ：XL用のハイトルクタイミングプーリです。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

タイミングプーリ T5タイプのレビュー

3.8平均満足度：3.87件のレビュー

星5
29%
星4
57%
星3
0%
星2
0%
星1
14%

モーターへの駆動プーリー取り付け

満足度：1.02016/07/28

A型プーリーを取り付けに際しセットボルトが沈みきらずベルトに干渉してしまう。サービスに問い合わせしたところ「そういう...もっと読む

14人が参考にしています。

デモ機に使用しました

満足度：5.02022/12/07

当社で設計を含めて製作している性能試験機、デモ機(プレゼンテーション用)を兼ねた装置に使用しました。装着はこの商品を介し...もっと読む

1人が参考にしています。

新規生産設備装置に使用しています

満足度：4.02022/07/06

新規に製作した生産設備装置の駆動系に使用しています。この商品を2つ使い、一方を駆動源のモーターに、もう一方をコンベアロー...もっと読む

1人が参考にしています。

機械の駆動部品に使用

満足度：4.02021/09/29

装置に使用したプーリーの部品に、このT5タイプを使用しました。注文がしやすく、納期も早くて問題なく使用できました。気にな...もっと読む

1人が参考にしています。

搬送コンベア

満足度：4.02021/01/13

標準プーリを購入してから外注で追加工するのに比べて、短納期＋安価＋加工精度良好でした。

1人が参考にしています。

7件全て見る

この商品を見た人は、こんな商品も見ています

	今見ている商品タイミングプーリ T5タイプ	面圧タイミングプーリ　Ｔ５タイプ	【クリーン洗浄品】タイミングプーリ　Ｔ５タイプ	【クリーン洗浄品】タイミングプーリ　Ｔ２．５タイプ	【クリーン洗浄品】タイミングプーリ　５ＧＴタイプ	タイミングプーリ AT5タイプ
メーカー	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ
通常価格	-	-	-	-	-	-
通常出荷日	在庫品1日目〜	5日目〜	3日目〜	6日目	5日目	3日目〜
環境対応	RoHS対応（10物質）	RoHS非対応	RoHS対応（10物質）	RoHS対応（10物質）	RoHS対応（10物質）	RoHS対応（10物質）
特性・用途	該当なし	該当なし	クリーン洗浄	クリーン洗浄	クリーン洗浄	該当なし
種類	タイミングプーリ	面圧プーリ	タイミングプーリ	タイミングプーリ	タイミングプーリ	タイミングプーリ
バックラッシレスタイプ	非該当	非該当	非該当	非該当	非該当	非該当
ベルト種類	T5	T5	T5	T2.5	5GT	AT5

よく一緒に購入される商品

ミスミ
タイミングベルト　Ｔ５タイプ4.5
通常価格(税別) : 1,180円-
通常出荷日 : 3日目～
当日出荷可能
ミスミ
コンベヤ用ヒンジピンA0
通常価格(税別) : -
通常出荷日 : 8日目
ミスミ
面圧タイミングプーリ　Ｔ５タイプ4
通常価格(税別) : -
通常出荷日 : 5日目～
ミスミ
ロングタイミングベルトアイアンラバーR…4.2
通常価格(税別) : -
通常出荷日 : 5日目
ミスミ
回転軸ストレートキー溝付きタイプ4.6
通常価格(税別) : -
通常出荷日 : 2日目
ミスミ
金属ワッシャ　Ｔ寸選択・指定タイプ　並級…4.7
通常価格(税別) : 160円-
通常出荷日 : 在庫品1日目～
当日出荷可能
ミスミ
平行キー4.6
通常価格(税別) : 286円-
通常出荷日 : 在庫品1日目～
当日出荷可能
ミスミ
平ベルト用アイドラー幅（T） 6～32…4.2
通常価格(税別) : 1,100円-
通常出荷日 : 在庫品1日目～
当日出荷可能
ミスミ
小径玉軸受　フランジ付両シールド形4.7
通常価格(税別) : 430円-
通常出荷日 : 在庫品1日目～
当日出荷可能

この商品に関連するミスミユニット事例その他の事例を探す

タイミングプーリ・アイドラーカテゴリの売れ筋ランキング

通常価格、通常出荷日が表示と異なる場合がございます

技術サポート窓口

メカニカル部品技術窓口

商品の仕様・技術のお問い合わせ

Webお問い合わせフォーム

営業時間：9:00～18:00（土曜日・日曜日・祝日は除く）

※お問い合わせフォームは24時間受付しております。

見積もり・発注後最短当日出荷　新規会員登録で2D・3D CADデータを無料でダウンロード

無料で会員登録

閉じる

比較リスト

材質	引張強さ (MPa)	降伏点 (0.2%耐力) (Mpa)	縦弾性係数 (GPa)	横弾性係数 (GPa)
S45C	570以上	345以上	200以上	77以上
SUS304	520以上	210以上	193以上	74以上
SCM435	930以上	785以上	206以上	79以上
高硬度ステンレス	1102	715	199	77

	試験前	96hr
高硬度ステンレス
SUS303
SUS440C 相当

絞り込み条件

使用ベルト幅(mm)

歯数(T)

プーリ形状

表面処理

材質

丸穴 (H)[d](φ)

丸穴+タップ (P)[d](φ)

新JISキー溝穴+タップ (N)[d](φ)

旧JISキー溝穴+タップ (C)[d](φ)

段付穴 (V)[d](φ)

段付穴(ボス側ザグリ) (F)[d](φ)

両端段付穴 (Y)[d](φ)

二段段付穴 (WB)[d](φ)

タイプ

CAD

出荷日

タイミングプーリ T5タイプ

ご注意

外形図・規格表

外形図

規格表

追加工

関連リンク

型番リスト

詳細情報

基本情報

ご注意

納期・価格

価格表

納期

概要・仕様

使用例

カタログ

商品担当おすすめ

この商品を見た人は、こんな商品も見ています

最近見た商品

この商品に関連するミスミ ユニット事例その他の事例を探す

タイミングプーリ・アイドラーカテゴリの売れ筋ランキング

技術サポート窓口

この商品に関連するミスミユニット事例その他の事例を探す
