ハイトルクタイミングプーリ P8Mタイプ

ハイトルクタイミングプーリ P8Mタイプ
  • 規格変更
  • 値下げ
  • 規格拡張対象
通常単価:
-
通常出荷日:
3日目~

高トルク伝動に適したタイミングプーリです。(株)椿本チェインのベルト規格に適合します。

【材質】
<プーリ>超々ジュラルミン系アルミ合金、S45C相当
<フランジ>アルミ合金、SPCC
【表面処理】
白アルマイト、硬質アルマイト(皮膜硬度300HV~)、無電解ニッケルメッキ、四三酸化鉄被膜
【付属品:セットスクリュー】
SUS304、SCM435(四三酸化鉄被膜)
*材質・付属品は相当材に変更する場合があります。
【ベルト種類(幅寸法)】
P8M150(15mm)
P8M250(25mm)
【プーリ形状】
A形状(ボス無し)、B形状(ボス有り)
【軸穴形状】
丸穴、丸穴+タップ、キー溝(新JIS・旧JIS)+タップ、片側ザグリ(片端段付)、両側ザグリ(両端段付) 、片側2段ザグリ(片端2段段付)
軸穴形状丸穴の場合はメカロック(パワーロック)でも締結することが可能です。
【追加工】
止めねじ角度を120°に変更、フランジカシメなし、フランジカシメ片側のみ、フランジカット、止め輪溝追加工、ベアリング押さえ用テーパ加工、ボスカット、タップ穴寸法変更、付属セットスクリュー長さ変更、側面タップ穴、側面通し穴、側面ザグリ穴
【関連商品】
<タイミングベルト>
ハイトルクタイミングベルトスーパーハイトルクタイミングベルトオープンエンドベルト ポリウレタン・クロロプレンゴム(フリースパン・長尺)
<アイドラー>
歯付アイドラーセンターベアリング歯付アイドラー両サイドベアリング背面テンションアイドラーセンターベアリング背面テンションアイドラー両サイドベアリング


◆タイミングベルト・プーリ総合情報のご案内◆
タイミングベルト・プーリ総合情報はこちらからご覧ください。

(i)ご注意

  • 歯面にタップ穴がついたタイミングプーリをご選定中のお客さまへ。お客さまにご選択いただく軸穴径によっては、付属品セットスクリューが飛び出し、ベルトと干渉する場合がございます。3DプレビューやCAD上でセットスクリューがプーリ歯底面より飛び出すか否かご確認ください。飛び出してしまう場合、追加工SLH「セットスクリュー長さ変更」やB形状への変更をご検討ください。何卒ご確認の上、ご選定のほどよろしくお願いいたします。

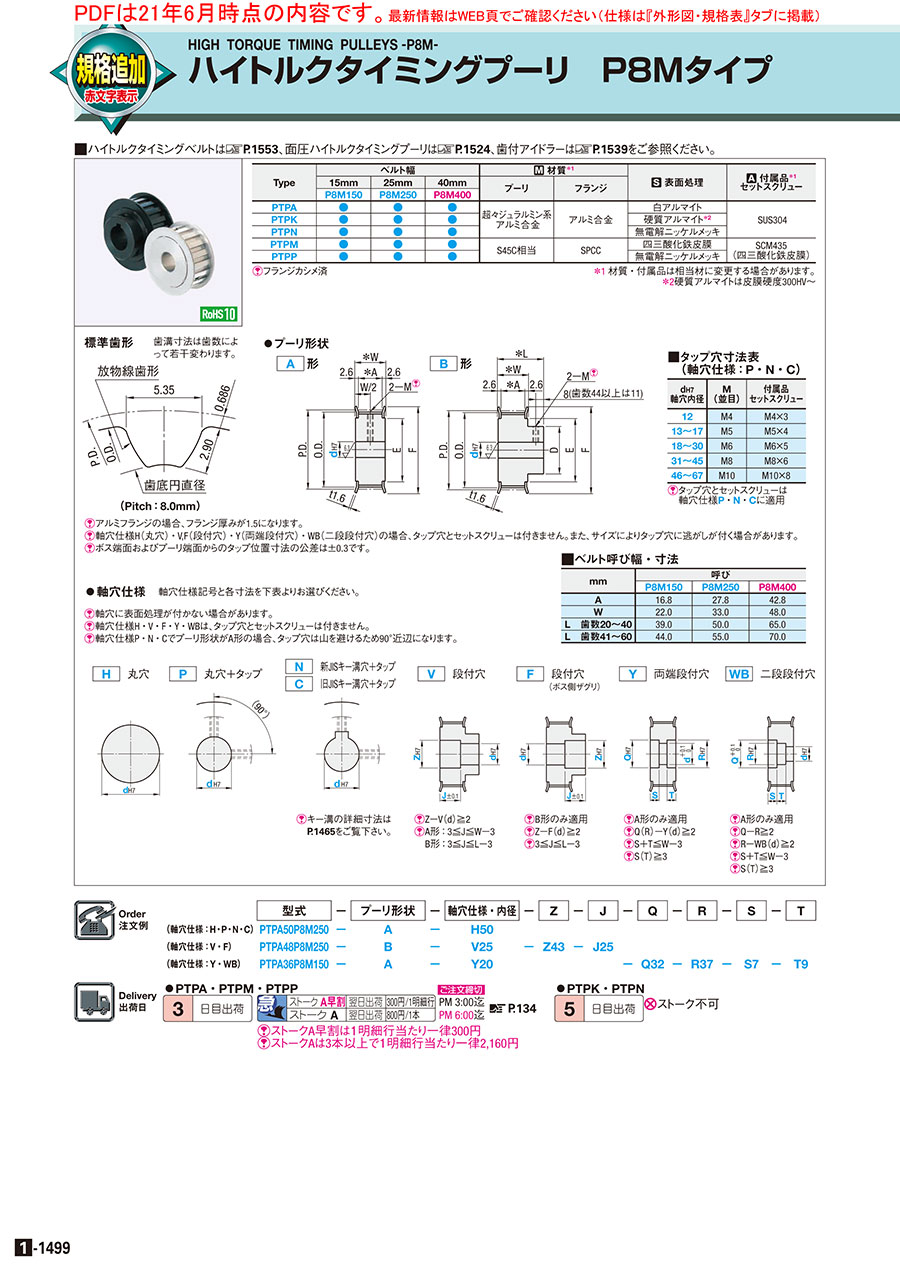

PDFP.1-1499

※アルミフランジの場合、フランジ厚みが1.5になります。

ハイトルクタイミングプーリ P8Mタイプ:関連画像
Typeベルト幅材質*1表面処理付属品*1
セットスクリュー
15mm25mmプーリフランジ
P8M150P8M250
PTPA超々ジュラルミン系
アルミ合金
アルミ合金白アルマイトSUS304
PTPK硬質アルマイト*2
PTPN無電解ニッケルメッキ
PTPMS45C相当SPCC四三酸化鉄皮膜SCM435
(四三酸化鉄皮膜)
PTPP無電解ニッケルメッキ
フランジカシメ済、軸穴P、N、Cにはセットスクリュー付属
*1 材質・付属品は相当材に変更する場合があります。
*2硬質アルマイトは皮膜硬度300HV〜

規格表

 型式プーリ形状軸穴仕様・内径ZJQRST
(軸穴仕様:H・P・N・C)PTPA50P8M250AH50 Z43 J25
(軸穴仕様:V・F)PTPA48P8M250BV25
(軸穴仕様:Y・WB)PTPA36P8M150AY20  Q32R37S7T9
型式プーリ
形状
プーリ形状
Type歯数種類
呼び幅
AB
軸穴仕様 (~)1mm単位指定(・)選択軸穴仕様 (~)1mm単位指定(・)選択
H(d)
丸穴
P(d)
丸穴+タップ
N(d)C(d)
キー溝+タップ
V
段付穴
Y
両段付穴・
WB
二段段付穴
H(d)
丸穴
P(d)
丸穴+タップ
N(d)C(d)
キー溝+タップ
V・F
段付穴
V(d)Z
Z−d≧2
J
(0.1mm単位)
Y(d)
WB(d)
Q・RS・T
(0.1mm単位)
V(d)F(d)Z
Z−d≧2
J
(0.1mm単位)
アルミ
PTPA
PTPK
PTPN



PTPM
PTPP
20P8M150
P8M250
A

B
12〜2712~2712~2212〜1914233.0≦J≦W−3.012~2218~263~23
S+T≦W−3
12〜3212~2412~2212〜1914〜233.0≦J≦L−3.0
2212〜3012~3012~2512〜22142612~2518~3012〜3712~2912~2512〜2214〜26
2412〜3312~3312~2812〜23142812~3018~3512〜4212~3012~2812〜2314〜28
2616〜3516~3516~3016〜25183016~3021~4016〜4716~3116~3016〜2518〜30
2816〜3916~3916~3416〜29183416~3021~4216〜5116~3516~3416〜2918〜34
3016〜4016~4016~3516〜30183516~3521~5016〜5616~4016~3516〜3018〜35
3216〜4316~4316~3816〜33183716~3521~5016〜6116~4316~3816〜3318〜37
3416〜4716~4716~4216〜35184016~3526~5516〜6616~4716~4216〜3518〜40
3616〜5016~5016~4516〜35184316~3826~6016〜7116~5016~4516〜3518〜43
4020〜5520~5520~5020〜35224520~4227~6520〜8020~5520~5020〜3522〜45
4420〜6020~6020~5020〜35224820~5027~7220〜8020~6020~5020〜3522〜48
4820〜6720~6720~5020〜40225520~5027~8020〜8520~6720~5020〜4022〜55
5020〜6720~6720~5020〜40225520~5027~8020〜8520~6720~5020〜4022〜55
6020〜6720~6720~5020〜40225520~5027~8020〜8520~6720~5020〜4022〜55
軸穴仕様Cの場合、軸穴径13・14・17・21~50は製作できません。

追加工

ハイトルクタイミングプーリ P8Mタイプ:関連画像

3Dプレビュー生成型番

  • ※型番が未確定のためサンプル型番で表示しています。
    左部の「仕様・寸法の指定」から選定し、型番を確定頂くことで、指定寸法の3Dプレビューを表示することができます。
Loading...
型番
PTPA20P8M150-A-C[12,​15,​16,​18,​19,​20]
PTPA20P8M150-A-H[12-27/1]
PTPA20P8M150-A-N[12-22/1]
PTPA20P8M150-A-P[12-27/1]
PTPA20P8M150-A-V[12-19/1]
PTPA20P8M150-A-WB[12-22/1]
PTPA20P8M150-A-Y[12-22/1]
PTPA20P8M150-B-C[12,​15,​16,​18,​19,​20]
PTPA20P8M150-B-F[12-19/1]
PTPA20P8M150-B-H[12-32/1]
PTPA20P8M150-B-N[12-22/1]
PTPA20P8M150-B-P[12-24/1]
PTPA20P8M150-B-V[12-19/1]
PTPA20P8M250-A-C[12,​15,​16,​18,​19,​20]
PTPA20P8M250-A-H[12-27/1]
PTPA20P8M250-A-N[12-22/1]
PTPA20P8M250-A-P[12-27/1]
PTPA20P8M250-A-V[12-19/1]
PTPA20P8M250-A-WB[12-22/1]
PTPA20P8M250-A-Y[12-22/1]
PTPA20P8M250-B-C[12,​15,​16,​18,​19,​20]
PTPA20P8M250-B-F[12-19/1]
PTPA20P8M250-B-H[12-32/1]
PTPA20P8M250-B-N[12-22/1]
PTPA20P8M250-B-P[12-24/1]
PTPA20P8M250-B-V[12-19/1]
PTPA22P8M150-A-C[12,​15,​16,​18,​19,​20]
PTPA22P8M150-A-H[12-30/1]
PTPA22P8M150-A-N[12-25/1]
PTPA22P8M150-A-P[12-30/1]
PTPA22P8M150-A-V[12-22/1]
PTPA22P8M150-A-WB[12-25/1]
PTPA22P8M150-A-Y[12-25/1]
PTPA22P8M150-B-C[12,​15,​16,​18,​19,​20]
PTPA22P8M150-B-F[12-22/1]
PTPA22P8M150-B-H[12-37/1]
PTPA22P8M150-B-N[12-25/1]
PTPA22P8M150-B-P[12-29/1]
PTPA22P8M150-B-V[12-22/1]
PTPA22P8M250-A-C[12,​15,​16,​18,​19,​20]
PTPA22P8M250-A-H[12-30/1]
PTPA22P8M250-A-N[12-25/1]
PTPA22P8M250-A-P[12-30/1]
PTPA22P8M250-A-V[12-22/1]
PTPA22P8M250-A-WB[12-25/1]
PTPA22P8M250-A-Y[12-25/1]
PTPA22P8M250-B-C[12,​15,​16,​18,​19,​20]
PTPA22P8M250-B-F[12-22/1]
PTPA22P8M250-B-H[12-37/1]
PTPA22P8M250-B-N[12-25/1]
PTPA22P8M250-B-P[12-29/1]
PTPA22P8M250-B-V[12-22/1]
PTPA24P8M150-A-C[12,​15,​16,​18,​19,​20]
PTPA24P8M150-A-H[12-33/1]
PTPA24P8M150-A-N[12-28/1]
PTPA24P8M150-A-P[12-33/1]
PTPA24P8M150-A-V[12-23/1]
PTPA24P8M150-A-WB[12-30/1]
PTPA24P8M150-A-Y[12-30/1]
PTPA24P8M150-B-C[12,​15,​16,​18,​19,​20]
型番通常単価最小発注数量スライド値引通常
出荷日
RoHS使用ベルト幅
(mm)
歯数
(T)
プーリ形状 材質 表面処理 タイミングプーリ/アイドラー 両端段付穴 [Y]
(φ)
丸穴 [H]
(φ)
丸穴+タップ [P]
(φ)
二段段付穴 [WB]
(φ)
新JISキー溝穴+タップ [N]
(φ)
旧JISキー溝穴+タップ [C]
(φ)
段付穴 [V]
(φ)
段付穴(ボス側ザグリ) [F]
(φ)

-

1個

3日目

101520A形[アルミニウム] 超々ジュラルミン系アルミ合金白アルマイトプーリ-----12 ~ 20--

-

1個

3日目

101520A形[アルミニウム] 超々ジュラルミン系アルミ合金白アルマイトプーリ-12 ~ 27------

-

1個

3日目

101520A形[アルミニウム] 超々ジュラルミン系アルミ合金白アルマイトプーリ----12 ~ 22---

-

1個

3日目

101520A形[アルミニウム] 超々ジュラルミン系アルミ合金白アルマイトプーリ--12 ~ 27-----

-

1個

3日目

101520A形[アルミニウム] 超々ジュラルミン系アルミ合金白アルマイトプーリ------12 ~ 19-

-

1個

3日目

101520A形[アルミニウム] 超々ジュラルミン系アルミ合金白アルマイトプーリ---12 ~ 22----

-

1個

3日目

101520A形[アルミニウム] 超々ジュラルミン系アルミ合金白アルマイトプーリ12 ~ 22-------

-

1個

3日目

101520B形[アルミニウム] 超々ジュラルミン系アルミ合金白アルマイトプーリ-----12 ~ 20--

-

1個

3日目

101520B形[アルミニウム] 超々ジュラルミン系アルミ合金白アルマイトプーリ-------12 ~ 19

-

1個

3日目

101520B形[アルミニウム] 超々ジュラルミン系アルミ合金白アルマイトプーリ-12 ~ 32------

-

1個

3日目

101520B形[アルミニウム] 超々ジュラルミン系アルミ合金白アルマイトプーリ----12 ~ 22---

-

1個

3日目

101520B形[アルミニウム] 超々ジュラルミン系アルミ合金白アルマイトプーリ--12 ~ 24-----

-

1個

3日目

101520B形[アルミニウム] 超々ジュラルミン系アルミ合金白アルマイトプーリ------12 ~ 19-

-

1個

3日目

102520A形[アルミニウム] 超々ジュラルミン系アルミ合金白アルマイトプーリ-----12 ~ 20--

-

1個

3日目

102520A形[アルミニウム] 超々ジュラルミン系アルミ合金白アルマイトプーリ-12 ~ 27------

-

1個

3日目

102520A形[アルミニウム] 超々ジュラルミン系アルミ合金白アルマイトプーリ----12 ~ 22---

-

1個

3日目

102520A形[アルミニウム] 超々ジュラルミン系アルミ合金白アルマイトプーリ--12 ~ 27-----

-

1個

3日目

102520A形[アルミニウム] 超々ジュラルミン系アルミ合金白アルマイトプーリ------12 ~ 19-

-

1個

3日目

102520A形[アルミニウム] 超々ジュラルミン系アルミ合金白アルマイトプーリ---12 ~ 22----

-

1個

3日目

102520A形[アルミニウム] 超々ジュラルミン系アルミ合金白アルマイトプーリ12 ~ 22-------

-

1個

3日目

102520B形[アルミニウム] 超々ジュラルミン系アルミ合金白アルマイトプーリ-----12 ~ 20--

-

1個

3日目

102520B形[アルミニウム] 超々ジュラルミン系アルミ合金白アルマイトプーリ-------12 ~ 19

-

1個

3日目

102520B形[アルミニウム] 超々ジュラルミン系アルミ合金白アルマイトプーリ-12 ~ 32------

-

1個

3日目

102520B形[アルミニウム] 超々ジュラルミン系アルミ合金白アルマイトプーリ----12 ~ 22---

-

1個

3日目

102520B形[アルミニウム] 超々ジュラルミン系アルミ合金白アルマイトプーリ--12 ~ 24-----

-

1個

3日目

102520B形[アルミニウム] 超々ジュラルミン系アルミ合金白アルマイトプーリ------12 ~ 19-

-

1個

3日目

101522A形[アルミニウム] 超々ジュラルミン系アルミ合金白アルマイトプーリ-----12 ~ 20--

-

1個

3日目

101522A形[アルミニウム] 超々ジュラルミン系アルミ合金白アルマイトプーリ-12 ~ 30------

-

1個

3日目

101522A形[アルミニウム] 超々ジュラルミン系アルミ合金白アルマイトプーリ----12 ~ 25---

-

1個

3日目

101522A形[アルミニウム] 超々ジュラルミン系アルミ合金白アルマイトプーリ--12 ~ 30-----

-

1個

3日目

101522A形[アルミニウム] 超々ジュラルミン系アルミ合金白アルマイトプーリ------12 ~ 22-

-

1個

3日目

101522A形[アルミニウム] 超々ジュラルミン系アルミ合金白アルマイトプーリ---12 ~ 25----

-

1個

3日目

101522A形[アルミニウム] 超々ジュラルミン系アルミ合金白アルマイトプーリ12 ~ 25-------

-

1個

3日目

101522B形[アルミニウム] 超々ジュラルミン系アルミ合金白アルマイトプーリ-----12 ~ 20--

-

1個

3日目

101522B形[アルミニウム] 超々ジュラルミン系アルミ合金白アルマイトプーリ-------12 ~ 22

-

1個

3日目

101522B形[アルミニウム] 超々ジュラルミン系アルミ合金白アルマイトプーリ-12 ~ 37------

-

1個

3日目

101522B形[アルミニウム] 超々ジュラルミン系アルミ合金白アルマイトプーリ----12 ~ 25---

-

1個

3日目

101522B形[アルミニウム] 超々ジュラルミン系アルミ合金白アルマイトプーリ--12 ~ 29-----

-

1個

3日目

101522B形[アルミニウム] 超々ジュラルミン系アルミ合金白アルマイトプーリ------12 ~ 22-

-

1個

3日目

102522A形[アルミニウム] 超々ジュラルミン系アルミ合金白アルマイトプーリ-----12 ~ 20--

-

1個

3日目

102522A形[アルミニウム] 超々ジュラルミン系アルミ合金白アルマイトプーリ-12 ~ 30------

-

1個

3日目

102522A形[アルミニウム] 超々ジュラルミン系アルミ合金白アルマイトプーリ----12 ~ 25---

-

1個

3日目

102522A形[アルミニウム] 超々ジュラルミン系アルミ合金白アルマイトプーリ--12 ~ 30-----

-

1個

3日目

102522A形[アルミニウム] 超々ジュラルミン系アルミ合金白アルマイトプーリ------12 ~ 22-

-

1個

3日目

102522A形[アルミニウム] 超々ジュラルミン系アルミ合金白アルマイトプーリ---12 ~ 25----

-

1個

3日目

102522A形[アルミニウム] 超々ジュラルミン系アルミ合金白アルマイトプーリ12 ~ 25-------

-

1個

3日目

102522B形[アルミニウム] 超々ジュラルミン系アルミ合金白アルマイトプーリ-----12 ~ 20--

-

1個

3日目

102522B形[アルミニウム] 超々ジュラルミン系アルミ合金白アルマイトプーリ-------12 ~ 22

-

1個

3日目

102522B形[アルミニウム] 超々ジュラルミン系アルミ合金白アルマイトプーリ-12 ~ 37------

-

1個

3日目

102522B形[アルミニウム] 超々ジュラルミン系アルミ合金白アルマイトプーリ----12 ~ 25---

-

1個

3日目

102522B形[アルミニウム] 超々ジュラルミン系アルミ合金白アルマイトプーリ--12 ~ 29-----

-

1個

3日目

102522B形[アルミニウム] 超々ジュラルミン系アルミ合金白アルマイトプーリ------12 ~ 22-

-

1個

3日目

101524A形[アルミニウム] 超々ジュラルミン系アルミ合金白アルマイトプーリ-----12 ~ 20--

-

1個

3日目

101524A形[アルミニウム] 超々ジュラルミン系アルミ合金白アルマイトプーリ-12 ~ 33------

-

1個

3日目

101524A形[アルミニウム] 超々ジュラルミン系アルミ合金白アルマイトプーリ----12 ~ 28---

-

1個

3日目

101524A形[アルミニウム] 超々ジュラルミン系アルミ合金白アルマイトプーリ--12 ~ 33-----

-

1個

3日目

101524A形[アルミニウム] 超々ジュラルミン系アルミ合金白アルマイトプーリ------12 ~ 23-

-

1個

3日目

101524A形[アルミニウム] 超々ジュラルミン系アルミ合金白アルマイトプーリ---12 ~ 30----

-

1個

3日目

101524A形[アルミニウム] 超々ジュラルミン系アルミ合金白アルマイトプーリ12 ~ 30-------

-

1個

3日目

101524B形[アルミニウム] 超々ジュラルミン系アルミ合金白アルマイトプーリ-----12 ~ 20--

Loading...

価格表

■価格計算例
H(丸穴)指定時
例:PTPA20P8M150-A-H12
(本体価格:4,110円×係数:1.0)=4,110円
P(タップ穴)指定時
例:PTPA20P8M150-A-P12
(本体価格:4,110円×係数:1.0)+軸穴加工価格:730円=4,840円
歯数¥本体価格¥軸穴加工価格(本体価格+)
PTPA(×1.0) PTPK(×1.1) PTPN(×1.2)PTPM・PTPP(+¥500)
P8M150P8M250P8M150P8M250PTPA・PTPK・PTPNPTPM・PTPP
ABABABABPN・CV・FY・WBPN・CV・FY・WB
204,1104,3604,6505,1202,4902,6802,8403,1207301,1101,5302,3205601,2101,6602,320
224,1704,5504,8605,3202,5702,7402,9703,2507801,1901,6402,4605601,2101,6602,460
244,3004,5505,0405,5102,6302,8003,0803,3708401,2801,7602,6205601,2101,6602,620
264,5304,7405,1705,7002,7702,9103,1703,4809801,5001,8802,7706101,3201,6602,770
284,7304,8905,5706,1102,9103,0103,4103,7401,0201,5601,9602,8806101,3201,6602,880
304,8805,0005,7406,3303,0103,0903,5103,8701,0601,6402,0502,9906101,3201,6602,990
325,1405,4006,1206,7003,1703,3603,7404,1001,1201,7102,1403,1106101,3201,6603,110
345,4905,6506,5207,0103,3803,4704,0004,2901,2001,8602,3303,3606101,3201,6603,360
365,7505,8906,8107,3503,5403,6304,1604,5001,3102,0102,5203,6006101,3201,6603,600
406,7006,8707,9308,5604,1004,2104,8505,2301,6002,4903,1204,3806101,3201,6604,380
447,5107,3208,9109,6104,6204,6305,4605,8901,6802,5903,2404,5406101,3201,6604,540
488,4808,55010,19010,6305,2605,2906,2306,5101,8802,9003,6305,0506101,3201,6605,050
509,32010,01011,25010,5905,7906,1306,8807,4202,0803,2004,0105,5406101,3201,6605,540
6013,01013,90015,56016,9608,0208,5009,52010,3902,6604,0705,0906,9506101,3201,6606,950
数量スライド価格1円未満切り捨て) こちら
数量区分標準対応個別対応
小口大口
数 量1〜910〜1213〜1415〜3031~
値引率基準単価5%10%18%お見積り
出荷日通常
表示数量超えはWOSにてご確認ください。
PTPKは係数(×1.1)、PTPNは係数(×1.2)を表中の価格に掛けた金額が本体価格となります。(1円単位切り捨て)
PTPPの本体価格は、表中の価格に+500円となります。
基準単価は、(本体価格+軸穴加工価格)となります。
H穴仕様の軸穴加工価格は無料です。

納期

ハイトルクタイミングプーリ P8Mタイプ:関連画像


出荷日については、こちらをご覧ください。



基本情報

種類 タイミングプーリ ベルト種類 P8M

ハイトルクタイミングプーリ P8Mタイプのレビュー

評価 4.0 平均 4.0 (2件のレビュー) レビューを書く
  • 評価 4.04.00人の方が、「このレビューが参考になった」と投票しています。
    追加工の仕様が豊富で便利です。
    欲を言えばmeviy等と連携して追加工を自由に設計できればさらに便利になると思います。

    このレビューは参考になりましたか?  参考になった ご意見ありがとうございました。

  • 展示機器用の搬送機構2017/04/24
    評価 4.04.00人の方が、「このレビューが参考になった」と投票しています。
    アルミ素材のタイプを購入しましたが、加工精度も仕上げも申し分なく、余分な油脂類もついておらず満足です。
    到着後すぐに組み立てに入り、支障なく使えました。

    このレビューは参考になりましたか?  参考になった ご意見ありがとうございました。

このカテゴリにはこんな商品もあります!

よく一緒に購入されている商品

この商品を見た人は、こんな商品も見ています

この商品に関連するミスミ ユニット事例

技術サポート窓口

メカニカル部品技術窓口
Tel:0120-343-603 / Fax:03-5805-7292
受付時間:8:00~20:00(日曜日・年末年始は除く)
