ミスミ

ハイトルクタイミングプーリ S2Mタイプ

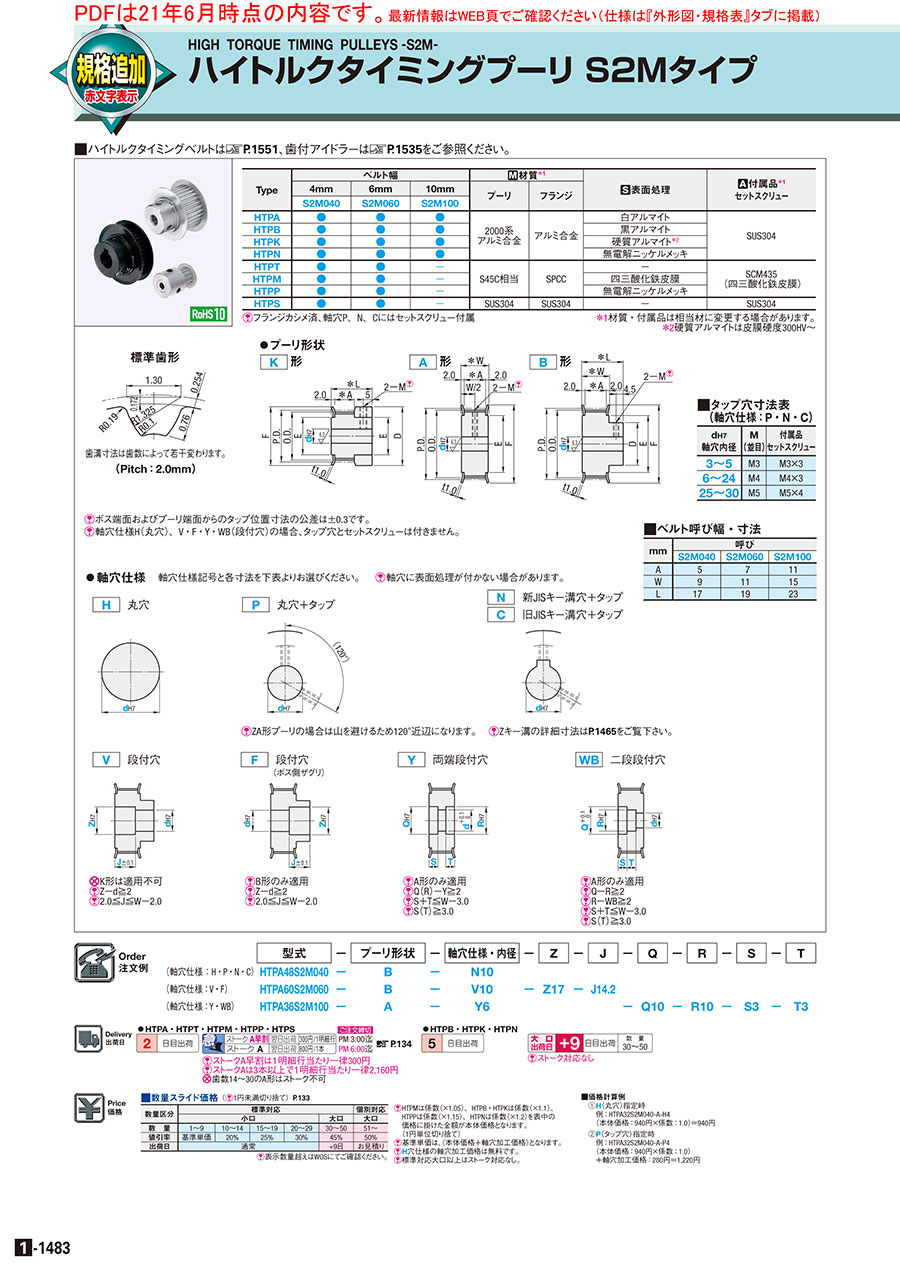

カタログ |P.1-1483

規格変更
納期短縮
規格拡張対象

4.5

平均満足度4.5

この商品のレビューをみる（16件）

通常単価(税別): -

税込単価: -

エコノミーシリーズ

価格が安い代替相当品があります

MISUMI economy

ミスミ

【エコノミーシリーズ】 RoHS対応タイミングプーリ S2M フリー指定タイプ

通常出荷日：7 日目～

エコノミーシリーズ

価格が安い代替相当品があります

MISUMI economy

ミスミ

【エコノミーシリーズ】 RoHS対応タイミングプーリ S2M 固定寸法タイプ

通常価格(税別)： 695円 (税込価格：765円)

通常出荷日：在庫品1日目

規格拡張のご案内ステンレス材質の対応ベルト幅を追加しました。関連商品ハイトルク...

詳細情報を確認する

規格・仕様：

大口分納

特性・用途
該当なし
種類
タイミングプーリ
バックラッシレスタイプ
非該当
ベルト種類
S2M
タイミングプーリ/アイドラー
プーリ
材質証明書
対象外

ご注意

歯面にタップ穴がついたタイミングプーリをご選定中のお客さまへ。お客さまにご選択いただく軸穴径によっては、付属品セットスクリューが飛び出し、ベルトと干渉する場合がございます。3DプレビューやCAD上でセットスクリューがプーリ歯底面より飛び出すか否かご確認ください。飛び出してしまう場合、追加工SLH「セットスクリュー長さ変更」やB形状への変更をご検討ください。何卒ご確認の上、ご選定のほどよろしくお願いいたします。
フランジカシメのオプション、NFC、RFC、LFCはCADデータに反映されませんので、ご留意ください。
フランジ単品販売をご希望の場合は、規格外品サービスへお問合せください。
洗浄品はこちらからご選定いただけます。
当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

プーリ・ベルト選定サイト

未確定：候補が16,889型番あります。

外形図・規格表
型番リスト
詳細情報
カタログ

外形図・規格表

外形図

■S2Mタイプ

●プーリ形状

標準歯形

K形

[ ! ]

A形

[ ! ]

B形

[ ! ]

歯溝寸法は歯数によって若干変わります。(Pitch：2.0mm)
[ ! ]ボス端面およびプーリ端面からのタップ位置寸法の公差は±0.3です。
[ ! ]軸穴仕様H(丸穴)、V・F・Y・WB(段付穴)の場合、タップ穴とセットスクリューは付きません。
[ ! ]歯部とＦ寸を除く指示無き寸法公差はJISB0405m級に準じる。

●軸穴仕様軸穴仕様記号と各寸法を下表よりお選びください。
[ ! ]軸穴に表面処理が付かない場合があります。
[ ! ]d寸法の面取りは規定値を設けておりません。

H 丸穴

P 丸穴＋タップ

N 新JISキー溝穴＋タップ
C 旧JISキー溝穴＋タップ

[ ! ]使用する軸のはめあいは、
>>こちらを参照ください。

[ ! ]A形プーリの場合は山を避けるため
120°近辺になります。

[ ! ]新JISキー溝穴、軸穴径10、キー溝幅4.0mm選定時はNK10をご指定ください。
[ ! ]型式N10とNK10の違いは加工寸法です。詳細は下記表「新JISキー溝寸法公差」を参照ください。
[ ! ]キー溝の位置と歯の位相は保証しておりません。

V 段付穴

F 段付穴(ボス側ザグリ)

Y 両端段付穴

WB 二段段付穴

[ NG ]K形は適用不可
[ ! ]Z－V(d)≧2
[ ! ]2.0≦J≦W－2.0

[ ! ]B形のみ適用
[ ! ]Z－F(d)≧2
[ ! ]2.0≦J≦L－2.0

[ ! ]A形のみ適用
[ ! ]Q－Y(d)≧2
[ ! ]R－Y(d)≧2
[ ! ]S＋T≦W－3.0
[ ! ]S(T)≧3.0

[ ! ]A形のみ適用
[ ! ]Q－R≧2
[ ! ]R－WB(d)≧2
[ ! ]S＋T≦W－3.0
[ ! ]S(T)≧3.0

■ベルト呼び幅・寸法

mm	呼び
mm	S2M040	S2M060	S2M100
A	5	7	11
W	9	11	15
L	17	19	23

■タップ穴寸法表(軸穴仕様：P・N・C)

d_H7 軸穴内径	M (並目)	付属品セットスクリュー
3〜5	M3	M3×3
6〜24	M4	M4×3
25〜30	M5	M5×4

[ ! ]セットスクリューの締付トルクは規定を設けていません。

指示無き寸法公差

寸法区分		公差 (mm)
を超え	以下	公差 (mm)
0.5	3	±0.1
3	6	±0.1
6	30	±0.2
30	120	±0.3

[ ! ]JIS B 0405ｍ級(中級)に準拠

■キー溝寸法表

d寸法公差(H7)

呼び(N,C)	d_H7
8～10(K)	＋0.015 　0
11～18	＋0.018 　0
19～30	＋0.021 　0
31～50	＋0.025 　0
51～70	＋0.030 　0

新JISキー溝寸法公差

呼び(N)	b_JS9		t
8～10	3	±0.0125	1.4	＋0.1 　0
10K～12	4	±0.0150	1.8
13～17	5		2.3
18～22	6		2.8
23～30	8	±0.0180	3.3	＋0.2 　0
31～38	10	±0.0180
39～44	12	±0.0215
45～50	14		3.8
55	16		4.3

旧JISキー溝寸法公差

呼び(C)	b_JS9		t
10～12	4	＋0.022 ＋0.010	1.5	＋0.1 　0
15～20	5		2

Type	ベルト幅			[ M ]材質		[ S ]表面処理	[ A ]付属品セットスクリュー
	4mm	6mm	10mm	プーリ	フランジ
	S2M040	S2M060	S2M100	プーリ	フランジ
HTPA	●	●	●	2000系アルミ合金	アルミ合金	白アルマイト	SUS304
HTPB	●	●	●			黒アルマイト
HTPK	●	●	●			硬質アルマイト
HTPN	●	●	●			無電解ニッケルメッキ
HTPT	●	●	−	S45C相当	SPCC	−	SCM435 (四三酸化鉄皮膜)
HTPM	●	●	−			四三酸化鉄皮膜
HTPP	●	●	−			無電解ニッケルメッキ
HTPS	●	●	●	SUS304	SUS304	−	SUS304

[ ! ]フランジカシメ済、軸穴P、N、Cにはセットスクリュー付属
[ ! ]輸送中の揺れによりセットスクリューが本体から外れている場合がございます。
[ ! ]フランジカシメなしをご希望の場合は追加工NFCを指定ください。
[ ! ]フランジ単品販売をご希望の場合は規格外品サービスへお問合せください。

規格表

型式

−

プーリ形状

−

軸穴仕様・内径

−

(軸穴仕様：H・P・N・C)

HTPA48S2M040

−

N10

(軸穴仕様：V・F)

HTPA60S2M060

−

V10

−

Z17

−

J14.2

(軸穴仕様：Y・WB)

HTPA36S2M100

−

Q10

−

R10

−

型式			プーリ形状	プーリ形状						P.D.	O.D	D	F	E
Type	歯数	種類呼び幅		A			B・K
				軸穴仕様
				H 丸穴 V・Y・WB 段付穴	P 丸穴タップ	N・C キー溝タップ	H 丸穴 V・F 段付穴	P 丸穴タップ	N・C キー溝タップ
				d　(～)1mm単位指定(・)選択
アルミ HTPA HTPB HTPK HTPN 鉄 HTPT HTPM HTPP ステンレス HTPS	14	S2M040 S2M060 S2M100	A K	3・4	−	−	3・4	3・4	−	8.91	8.40	12	12	6
	15									9.55	9.04
	16			3〜5			3〜5	3〜5		10.19	9.68	14	14	8
	17									10.82	10.31
	18									11.46	10.95
	19									12.10	11.59	16	16	10
	20			3〜6			3〜6	3〜6		12.73	12.22
	21									13.37	12.86
	22			3〜7			3〜6	3〜6		14.01	13.50	18	18	11
	23									14.64	14.13
	24			3〜9			3〜7	3〜7		15.28	14.77	20	20	13
	25									15.92	15.41
	26			3〜10			3〜8	3〜8		16.55	16.04	22	22	14
	27									17.19	16.68
	28									17.83	17.32
	29									18.46	17.95
	30									19.10	18.59
	31		A B	4〜12			4〜8	4～6		19.74	19.23	12	25	16
	32				4～10	8				20.37	19.86
	33					8・10	4〜10	4〜8		21.01	20.50	14
	34									21.65	21.14
	35			4〜14						22.28	21.77		28	18
	36									22.92	22.41
	37									23.55	23.05
	38									24.19	23.68
	39			4〜16	4～12	8～12	4〜14	4～10	8	24.83	24.32	18	30	20
	40									25.46	24.96
	41									26.10	25.59
	42									26.74	26.23
	43			5〜19	5～15	8～13	5〜16	5～12	8～11	27.37	26.87	20	32	23
	44									28.01	27.50
	45									28.65	28.14
	46									29.28	28.78
	47			5〜21	5～17	8～16				29.92	29.41		35	25
	48									30.56	30.05
	49									31.19	30.69
	50									31.83	31.32
	51			5〜24	5～20	8～18	5〜20	5～16	8～14	32.47	31.96	24	40	28
	52									33.10	32.60
	53									33.74	33.23
	54									34.38	33.87
	55									35.01	34.51
	56			5〜28	5～24	8～22	5〜26	5～22	8～17	35.65	35.14	30	44	32
	57									36.29	35.78
	58									36.92	36.42
	59									37.56	37.05
	60									38.20	37.69
	72			5〜34	5～30	8～26	5〜30	5～26	8～20	45.84	45.33	34	50	38
[ NG ]軸穴仕様Nの場合、軸穴径9は製作できません。　　　　　　　　　　　　[ ! ]軸穴仕様H・P・V・Fの場合、選択範囲内であれば軸穴径4.5・6.35が選択可能です。 [ NG ]軸穴仕様Cの場合、軸穴径8・11・13・14・17・21〜26は製作できません。

追加工

型式

−

プーリ形状

−

軸穴仕様・内径

−

(KC90…etc.)

HTPM48S2M040

−

H10

−

NFC

Alterations	止めねじ角度変更	フランジカシメなし	フランジカシメ片側のみ	フランジカット
Code	KC90	NFC	RFC・LFC	FC
Spec.	止めねじ角度を90°に変更します。 [ ! ]A形プーリの場合は山を避けるため 90°近辺になります。	(フランジ2枚付属) 指定方法NFC	(フランジ1枚付属) 指定方法RFC 適用条件 [ NG ]K形は適用不可	ランジ外径を0.5mm単位でカット指定方法FC17 適用条件 [ ! ]FC≧(O. D.)＋1 [ ! ]FC≦F−2 [ ! ] フランジ外周は表面処理されません。
￥/1Code	無料	無料	無料	300

Alterations

止め輪溝追加工

ベアリング押さえ用テーパ加工

ボスカット

タップ穴寸法変更

付属セットスクリュー長さ変更

Code

SRG

BTC

TPC

SLH

Spec.

段付穴の軸径に合った止め輪溝を加工します。
止め輪溝寸法>>P.1465

SRG指定2.5～10㎜
0.5㎜単位

適用条件
[ ! ]肉厚最低2mm

[ ! ]軸穴仕様V・Fのみ適用

[ ! ]Z寸法の止め輪溝規格を適用

[ ! ]n≦J−SRG−m
指定方法SRG7

ベアリング内輪押さえ用
テーパ加工

指定方法BTC4-TL1.5
適用条件
[ ! ]A形のみ適用

[ ! ]軸穴仕様H・Pのみ適用

[ ! ]TL＜L－W

[ ! ]E－D≦6の際、片側カシメ・フランジ一枚付属

ボスの長さを0.5mm単位でカット

指定方法BC6.5
適用条件

[ ! ]軸穴仕様H・V・F： 3≦BC＜L－W

[ ! ]軸穴仕様P・N・C： M＋3≦BC＜L−W

[ NG ]A・K形は適用不可

指定方法 TPC5
適用条件

[ ! ]軸穴仕様がP・N・Cの場合のみ適用

M	TPC
M3	M4
M4	M3・M5
M5	M4

指定方法SLH10
適用条件

[ ! ]軸穴仕様がP・N・Cの場合のみ適用

セットスクリュー	SLH
M3×3	6
M4×3	5・8
M5×4	6・10

詳細は追加工概要 >>P.1466

￥/1Code

200

500

無料

Alterations	側面穴追加工
Alterations	側面タップ穴	側面通し穴	側面ザグリ穴
Code	QTC・QFC・QSC	KTC・KFC・KSC	ZTC・ZFC・ZSC
Spec.	ボス側の側面にタップ穴を追加工します。指定方法 QTC28−M4 Q□C選択穴の加工位置(P.C.D.寸法)をご指定ください。 M選択 M3,M4,M5,M6,M8 適用条件 [ NG ]K形は適用不可 [ ! ]肉厚条件　最低2mm　加工計算式は>>こちら (6カ所) (4カ所) (3カ所)	ボス側の側面にキリ穴を追加工します。指定方法KTC28−K4.5 K□C選択穴の加工位置(P.C.D.寸法)をご指定ください。 K指定K4.0～13.0(0.5mm単位指定) 適用条件 [ NG ]K形は適用不可 [ ! ]肉厚条件　最低2mm　加工計算式は>>こちら (6カ所) (4カ所) (3カ所)	ボス側の側面にザグリ穴を追加工します。指定方法ZTC28−ZM4 Z□C選択穴の加工位置(P.C.D.寸法)をご指定ください。 ZM選択 ZM3,ZM4,ZM5,ZM6,ZM8 適用条件 [ NG ]K形は適用不可 [ ! ]肉厚条件　最低2mm　加工計算式は>>こちら (6カ所) (4カ所) (3カ所)
￥/1Code	QTC:400 QFC:500 QSC:600	KTC:500 KFC:600 KSC:800	ZSC:1,000 ZTC・ZFC:700

[ ! ]側面穴追加工は軸穴仕様により、条件が異なります。詳細は>>こちらをご確認ください。
[ ! ]追加工で指定できない加工依頼は規格外品サービスへお問合せください。

型番リスト

表示件数

...

282

型番

HTPA14S2M040-A-H[3,4]

HTPA14S2M040-K-H[3,4]

HTPA14S2M040-K-P[3,4]

HTPA14S2M060-A-H[3,4]

HTPA14S2M060-K-H[3,4]

HTPA14S2M060-K-P[3,4]

HTPA14S2M100-A-H[3,4]

HTPA14S2M100-K-H[3,4]

HTPA14S2M100-K-P[3,4]

HTPA15S2M040-A-H[3,4]

HTPA15S2M040-K-H[3,4]

HTPA15S2M040-K-P[3,4]

HTPA15S2M060-A-H[3,4]

HTPA15S2M060-K-H[3,4]

HTPA15S2M060-K-P[3,4]

HTPA15S2M100-A-H[3,4]

HTPA15S2M100-K-H[3,4]

HTPA15S2M100-K-P[3,4]

HTPA16S2M040-A-H[3,4,4.5,5]

HTPA16S2M040-A-V3

HTPA16S2M040-A-WB3

HTPA16S2M040-A-Y3

HTPA16S2M040-K-H[3,4,4.5,5]

HTPA16S2M040-K-P[3,4,4.5,5]

HTPA16S2M060-A-H[3,4,4.5,5]

HTPA16S2M060-A-V3

HTPA16S2M060-A-WB3

HTPA16S2M060-A-Y3

HTPA16S2M060-K-H[3,4,4.5,5]

HTPA16S2M060-K-P[3,4,4.5,5]

HTPA16S2M100-A-H[3,4,4.5,5]

HTPA16S2M100-A-V3

HTPA16S2M100-A-WB3

HTPA16S2M100-A-Y3

HTPA16S2M100-K-H[3,4,4.5,5]

HTPA16S2M100-K-P[3,4,4.5,5]

HTPA17S2M040-A-H4.5

HTPA17S2M040-A-H[3-5/1]

HTPA17S2M040-A-V3

HTPA17S2M040-A-Y3

HTPA17S2M040-K-H[3-4/1]

HTPA17S2M040-K-P[3-4/1]

HTPA17S2M060-A-H4.5

HTPA17S2M060-A-H[3-5/1]

HTPA17S2M060-A-V3

HTPA17S2M060-A-Y3

HTPA17S2M060-K-H[3-4/1]

HTPA17S2M060-K-P[3-4/1]

HTPA17S2M100-A-H4.5

HTPA17S2M100-A-H[3-5/1]

HTPA17S2M100-A-V3

HTPA17S2M100-A-Y3

HTPA17S2M100-K-H[3-4/1]

HTPA17S2M100-K-P[3-4/1]

HTPA18S2M040-A-H[3,4,4.5,5]

HTPA18S2M040-A-V3

HTPA18S2M040-A-WB3

HTPA18S2M040-A-Y3

HTPA18S2M040-K-H[3,4,4.5,5]

HTPA18S2M040-K-P[3,4,4.5,5]

使用ベルト幅

(mm)

歯数

(T)

プーリ形状

表面処理

材質

丸穴 (H)[d]

(φ)

丸穴+タップ (P)[d]

(φ)

新JISキー溝穴+タップ (N)[d]

(φ)

旧JISキー溝穴+タップ (C)[d]

(φ)

段付穴 (V)[d]

(φ)

段付穴(ボス側ザグリ) (F)[d]

(φ)

両端段付穴 (Y)[d]

(φ)

二段段付穴 (WB)[d]

(φ)

RoHS?

最小発注数量

4	14	A形	白アルマイト	[アルミニウム] 2000系アルミ合金	3 ～ 4	-	-	-	-	-	-	-	10	1個
4	14	K形	白アルマイト	[アルミニウム] 2000系アルミ合金	3 ～ 4	-	-	-	-	-	-	-	10	1個
4	14	K形	白アルマイト	[アルミニウム] 2000系アルミ合金	-	3 ～ 4	-	-	-	-	-	-	10	1個
6	14	A形	白アルマイト	[アルミニウム] 2000系アルミ合金	3 ～ 4	-	-	-	-	-	-	-	10	1個
6	14	K形	白アルマイト	[アルミニウム] 2000系アルミ合金	3 ～ 4	-	-	-	-	-	-	-	10	1個
6	14	K形	白アルマイト	[アルミニウム] 2000系アルミ合金	-	3 ～ 4	-	-	-	-	-	-	10	1個
10	14	A形	白アルマイト	[アルミニウム] 2000系アルミ合金	3 ～ 4	-	-	-	-	-	-	-	10	1個
10	14	K形	白アルマイト	[アルミニウム] 2000系アルミ合金	3 ～ 4	-	-	-	-	-	-	-	10	1個
10	14	K形	白アルマイト	[アルミニウム] 2000系アルミ合金	-	3 ～ 4	-	-	-	-	-	-	10	1個
4	15	A形	白アルマイト	[アルミニウム] 2000系アルミ合金	3 ～ 4	-	-	-	-	-	-	-	10	1個
4	15	K形	白アルマイト	[アルミニウム] 2000系アルミ合金	3 ～ 4	-	-	-	-	-	-	-	10	1個
4	15	K形	白アルマイト	[アルミニウム] 2000系アルミ合金	-	3 ～ 4	-	-	-	-	-	-	10	1個
6	15	A形	白アルマイト	[アルミニウム] 2000系アルミ合金	3 ～ 4	-	-	-	-	-	-	-	10	1個
6	15	K形	白アルマイト	[アルミニウム] 2000系アルミ合金	3 ～ 4	-	-	-	-	-	-	-	10	1個
6	15	K形	白アルマイト	[アルミニウム] 2000系アルミ合金	-	3 ～ 4	-	-	-	-	-	-	10	1個
10	15	A形	白アルマイト	[アルミニウム] 2000系アルミ合金	3 ～ 4	-	-	-	-	-	-	-	10	1個
10	15	K形	白アルマイト	[アルミニウム] 2000系アルミ合金	3 ～ 4	-	-	-	-	-	-	-	10	1個
10	15	K形	白アルマイト	[アルミニウム] 2000系アルミ合金	-	3 ～ 4	-	-	-	-	-	-	10	1個
4	16	A形	白アルマイト	[アルミニウム] 2000系アルミ合金	3 ～ 5	-	-	-	-	-	-	-	10	1個
4	16	A形	白アルマイト	[アルミニウム] 2000系アルミ合金	-	-	-	-	3	-	-	-	10	1個
4	16	A形	白アルマイト	[アルミニウム] 2000系アルミ合金	-	-	-	-	-	-	-	3	10	1個
4	16	A形	白アルマイト	[アルミニウム] 2000系アルミ合金	-	-	-	-	-	-	3	-	10	1個
4	16	K形	白アルマイト	[アルミニウム] 2000系アルミ合金	3 ～ 5	-	-	-	-	-	-	-	10	1個
4	16	K形	白アルマイト	[アルミニウム] 2000系アルミ合金	-	3 ～ 5	-	-	-	-	-	-	10	1個
6	16	A形	白アルマイト	[アルミニウム] 2000系アルミ合金	3 ～ 5	-	-	-	-	-	-	-	10	1個
6	16	A形	白アルマイト	[アルミニウム] 2000系アルミ合金	-	-	-	-	3	-	-	-	10	1個
6	16	A形	白アルマイト	[アルミニウム] 2000系アルミ合金	-	-	-	-	-	-	-	3	10	1個
6	16	A形	白アルマイト	[アルミニウム] 2000系アルミ合金	-	-	-	-	-	-	3	-	10	1個
6	16	K形	白アルマイト	[アルミニウム] 2000系アルミ合金	3 ～ 5	-	-	-	-	-	-	-	10	1個
6	16	K形	白アルマイト	[アルミニウム] 2000系アルミ合金	-	3 ～ 5	-	-	-	-	-	-	10	1個
10	16	A形	白アルマイト	[アルミニウム] 2000系アルミ合金	3 ～ 5	-	-	-	-	-	-	-	10	1個
10	16	A形	白アルマイト	[アルミニウム] 2000系アルミ合金	-	-	-	-	3	-	-	-	10	1個
10	16	A形	白アルマイト	[アルミニウム] 2000系アルミ合金	-	-	-	-	-	-	-	3	10	1個
10	16	A形	白アルマイト	[アルミニウム] 2000系アルミ合金	-	-	-	-	-	-	3	-	10	1個
10	16	K形	白アルマイト	[アルミニウム] 2000系アルミ合金	3 ～ 5	-	-	-	-	-	-	-	10	1個
10	16	K形	白アルマイト	[アルミニウム] 2000系アルミ合金	-	3 ～ 5	-	-	-	-	-	-	10	1個
4	17	A形	白アルマイト	[アルミニウム] 2000系アルミ合金	4.5	-	-	-	-	-	-	-	10	1個
4	17	A形	白アルマイト	[アルミニウム] 2000系アルミ合金	3 ～ 5	-	-	-	-	-	-	-	10	1個
4	17	A形	白アルマイト	[アルミニウム] 2000系アルミ合金	-	-	-	-	3	-	-	-	10	1個
4	17	A形	白アルマイト	[アルミニウム] 2000系アルミ合金	-	-	-	-	-	-	3	-	10	1個
4	17	K形	白アルマイト	[アルミニウム] 2000系アルミ合金	3 ～ 4	-	-	-	-	-	-	-	10	1個
4	17	K形	白アルマイト	[アルミニウム] 2000系アルミ合金	-	3 ～ 4	-	-	-	-	-	-	10	1個
6	17	A形	白アルマイト	[アルミニウム] 2000系アルミ合金	4.5	-	-	-	-	-	-	-	10	1個
6	17	A形	白アルマイト	[アルミニウム] 2000系アルミ合金	3 ～ 5	-	-	-	-	-	-	-	10	1個
6	17	A形	白アルマイト	[アルミニウム] 2000系アルミ合金	-	-	-	-	3	-	-	-	10	1個
6	17	A形	白アルマイト	[アルミニウム] 2000系アルミ合金	-	-	-	-	-	-	3	-	10	1個
6	17	K形	白アルマイト	[アルミニウム] 2000系アルミ合金	3 ～ 4	-	-	-	-	-	-	-	10	1個
6	17	K形	白アルマイト	[アルミニウム] 2000系アルミ合金	-	3 ～ 4	-	-	-	-	-	-	10	1個
10	17	A形	白アルマイト	[アルミニウム] 2000系アルミ合金	4.5	-	-	-	-	-	-	-	10	1個
10	17	A形	白アルマイト	[アルミニウム] 2000系アルミ合金	3 ～ 5	-	-	-	-	-	-	-	10	1個
10	17	A形	白アルマイト	[アルミニウム] 2000系アルミ合金	-	-	-	-	3	-	-	-	10	1個
10	17	A形	白アルマイト	[アルミニウム] 2000系アルミ合金	-	-	-	-	-	-	3	-	10	1個
10	17	K形	白アルマイト	[アルミニウム] 2000系アルミ合金	3 ～ 4	-	-	-	-	-	-	-	10	1個
10	17	K形	白アルマイト	[アルミニウム] 2000系アルミ合金	-	3 ～ 4	-	-	-	-	-	-	10	1個
4	18	A形	白アルマイト	[アルミニウム] 2000系アルミ合金	3 ～ 5	-	-	-	-	-	-	-	10	1個
4	18	A形	白アルマイト	[アルミニウム] 2000系アルミ合金	-	-	-	-	3	-	-	-	10	1個
4	18	A形	白アルマイト	[アルミニウム] 2000系アルミ合金	-	-	-	-	-	-	-	3	10	1個
4	18	A形	白アルマイト	[アルミニウム] 2000系アルミ合金	-	-	-	-	-	-	3	-	10	1個
4	18	K形	白アルマイト	[アルミニウム] 2000系アルミ合金	3 ～ 5	-	-	-	-	-	-	-	10	1個
4	18	K形	白アルマイト	[アルミニウム] 2000系アルミ合金	-	3 ～ 5	-	-	-	-	-	-	10	1個

通常単価(税別) (税込単価)	通常出荷日	価格が安い代替相当品

- ( - )	2日目	E-HTPA14S2M040-A
- ( - )	2日目	E-HTPA14S2M040-K
- ( - )	2日目	E-HTPA14S2M040-K
- ( - )	2日目	E-HTPA14S2M060-A
- ( - )	2日目	E-HTPA14S2M060-K
- ( - )	2日目	E-HTPA14S2M060-K
- ( - )	2日目	E-HTPA14S2M100-A
- ( - )	2日目	E-HTPA14S2M100-K
- ( - )	2日目	E-HTPA14S2M100-K
- ( - )	2日目	E-HTPA15S2M040-A
- ( - )	2日目	E-HTPA15S2M040-K
- ( - )	2日目	E-HTPA15S2M040-K
- ( - )	2日目	E-HTPA15S2M060-A
- ( - )	2日目	E-HTPA15S2M060-K
- ( - )	2日目	E-HTPA15S2M060-K
- ( - )	2日目	E-HTPA15S2M100-A
- ( - )	2日目	E-HTPA15S2M100-K
- ( - )	2日目	E-HTPA15S2M100-K
- ( - )	2日目	E-HTPA16S2M040-A
- ( - )	2日目	E-HTPA16S2M040-A
- ( - )	2日目	E-HTPA16S2M040-A
- ( - )	2日目	E-HTPA16S2M040-A
- ( - )	2日目	E-HTPA16S2M040-K
- ( - )	2日目	E-HTPA16S2M040-K
- ( - )	2日目	E-HTPA16S2M060-A
- ( - )	2日目	E-HTPA16S2M060-A
- ( - )	2日目	E-HTPA16S2M060-A
- ( - )	2日目	E-HTPA16S2M060-A
- ( - )	2日目	E-HTPA16S2M060-K
- ( - )	2日目	E-HTPA16S2M060-K
- ( - )	2日目	E-HTPA16S2M100-A
- ( - )	2日目	E-HTPA16S2M100-A
- ( - )	2日目	E-HTPA16S2M100-A
- ( - )	2日目	E-HTPA16S2M100-A
- ( - )	2日目	E-HTPA16S2M100-K
- ( - )	2日目	E-HTPA16S2M100-K
- ( - )	2日目	-
- ( - )	2日目	-
- ( - )	2日目	-
- ( - )	2日目	-
- ( - )	2日目	-
- ( - )	2日目	-
- ( - )	2日目	-
- ( - )	2日目	-
- ( - )	2日目	-
- ( - )	2日目	-
- ( - )	2日目	-
- ( - )	2日目	-
- ( - )	2日目	-
- ( - )	2日目	-
- ( - )	2日目	-
- ( - )	2日目	-
- ( - )	2日目	-
- ( - )	2日目	-
- ( - )	2日目	E-HTPA18S2M040-A
- ( - )	2日目	E-HTPA18S2M040-A
- ( - )	2日目	E-HTPA18S2M040-A
- ( - )	2日目	E-HTPA18S2M040-A
- ( - )	2日目	E-HTPA18S2M040-K
- ( - )	2日目	E-HTPA18S2M040-K

...

282

基本情報
納期・価格

基本情報

規格拡張のご案内ステンレス材質の対応ベルト幅を追加しました。関連商品ハイトルクタイミングベルト S2Mタイプはこちらフランジ付歯付アイドラー　センターベアリングタイプはこちらフランジ付歯付アイドラー　両サイドベアリングタイプはこちら

タイミングベルト・プーリ総合情報はこちらからご覧ください。

ご注意

歯面にタップ穴がついたタイミングプーリをご選定中のお客さまへ。お客さまにご選択いただく軸穴径によっては、付属品セットスクリューが飛び出し、ベルトと干渉する場合がございます。3DプレビューやCAD上でセットスクリューがプーリ歯底面より飛び出すか否かご確認ください。飛び出してしまう場合、追加工SLH「セットスクリュー長さ変更」やB形状への変更をご検討ください。何卒ご確認の上、ご選定のほどよろしくお願いいたします。
フランジカシメのオプション、NFC、RFC、LFCはCADデータに反映されませんので、ご留意ください。
フランジ単品販売をご希望の場合は、規格外品サービスへお問合せください。
洗浄品はこちらからご選定いただけます。
当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

技術情報

納期・価格

h2>価格表

■価格計算例
①H（丸穴）指定時
例：HTPA32S2M040-A-H4
（本体価格：990円×係数：1.0）＝990円
②P（タップ穴）指定時
例：HTPA32S2M040-A-P4
（本体価格：990円×係数：1.0）
＋軸穴加工価格：290円＝1,280円
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

歯数	￥本体価格																￥軸穴加工価格(本体価格＋)
	HTPA(×1.0)　HTPB・HTPK(×1.1)　HTPN(×1.2)						HTPT(×1.0)　HTPM(×1.05)　HTPP(×1.15)				HTPS(×1.0)						HTPA・HTPB・HTPK・HTPN HTPT・HTPM・HTPP			HTPS
	S2M040		S2M060		S2M100		S2M040		S2M060		S2M040		S2M060		S2M100		HTPA・HTPB・HTPK・HTPN HTPT・HTPM・HTPP			HTPS
	A 形	B・K形	A 形	B・K形	A 形	B・K形	A 形	B・K形	A 形	B・K形	A 形	B・K形	A 形	B・K形	A 形	B・K形	P 穴	N・C・V・F穴	Y・WB穴	P 穴	N・C・V・F穴	Y・WB穴
14	860	880	980	1,000	1,140	1,230	890	950	1,000	1,030	1,070	1,270	1,280	1,600	1,820	1,970	210	−	−	260	−	−
15	890	900	990	1,010	1,180	1,250	910	970	1,010	1,060	1,100	1,290	1,310	1,640	1,890	2,000	210	−	−	260	−	−
16	920	910	1,000	1,020	1,210	1,260	930	980	1,030	1,060	1,410	1,600	1,530	1,740	1,940	2,020	240	380	850	290	440	930
17	930	970	1,010	1,080	1,240	1,330	950	1,020	1,030	1,120	1,470	1,660	1,630	1,840	1,980	2,130	240	390	870	290	460	980
18	930	970	1,010	1,080	1,240	1,330	950	1,020	1,030	1,120	1,470	1,660	1,630	1,840	1,980	2,130	240	390	870	290	460	980
19	950	1,010	1,030	1,120	1,260	1,390	970	1,060	1,050	1,180	1,530	1,730	1,690	1,910	2,020	2,220	240	390	870	290	460	980
20	950	1,010	1,030	1,120	1,260	1,390	970	1,060	1,050	1,180	1,530	1,730	1,690	1,910	2,020	2,220	240	390	870	290	460	980
21	960	1,050	1,050	1,180	1,290	1,450	980	1,100	1,070	1,210	1,590	1,790	1,740	1,960	2,060	2,320	240	410	890	290	480	1,000
22	960	1,050	1,050	1,180	1,290	1,450	980	1,100	1,070	1,210	1,590	1,790	1,740	1,960	2,060	2,320	240	410	890	290	480	1,000
23	970	1,060	1,060	1,190	1,300	1,470	990	1,100	1,090	1,210	1,590	1,800	1,750	1,970	2,080	2,350	260	410	890	320	480	1,000
24	970	1,060	1,060	1,190	1,300	1,470	990	1,100	1,090	1,210	1,600	1,810	1,760	2,000	2,080	2,350	260	410	890	320	480	1,000
25	970	1,080	1,080	1,190	1,320	1,470	990	1,120	1,100	1,230	1,630	1,840	1,790	2,020	2,110	2,350	260	430	910	320	500	1,020
26	990	1,120	1,090	1,250	1,340	1,540	1,010	1,160	1,110	1,280	1,630	1,890	1,790	2,020	2,140	2,460	260	430	910	320	500	1,020
27	990	1,140	1,090	1,280	1,340	1,590	1,030	1,190	1,130	1,300	1,640	1,890	1,820	2,100	2,140	2,540	260	450	930	320	530	1,040
28	990	1,140	1,090	1,280	1,340	1,590	1,030	1,190	1,130	1,300	1,640	1,890	1,820	2,100	2,140	2,540	260	450	930	320	530	1,040
29	990	1,160	1,090	1,280	1,340	1,590	1,030	1,190	1,130	1,310	1,640	1,940	1,820	2,150	2,140	2,540	290	450	930	360	540	1,070
30	990	1,160	1,090	1,280	1,340	1,590	1,030	1,190	1,130	1,310	1,640	1,940	1,820	2,150	2,140	2,540	290	450	930	360	540	1,070
31	990	1,190	1,090	1,320	1,340	1,640	1,030	1,210	1,130	1,350	1,680	2,000	1,850	2,230	2,140	2,620	290	460	950	360	560	1,070
32	990	1,190	1,090	1,320	1,340	1,640	1,030	1,210	1,130	1,350	1,680	2,000	1,850	2,230	2,140	2,620	290	460	950	360	560	1,070
33	1,020	1,220	1,130	1,380	1,400	1,700	1,060	1,260	1,180	1,400	1,730	2,080	1,900	2,310	2,240	2,720	320	490	990	380	590	1,110
34	1,020	1,220	1,130	1,380	1,400	1,700	1,060	1,260	1,180	1,400	1,730	2,080	1,900	2,310	2,240	2,720	320	490	990	380	590	1,110
35	1,050	1,260	1,170	1,420	1,440	1,750	1,090	1,290	1,200	1,420	1,790	2,120	1,950	2,340	2,300	2,800	320	490	990	380	600	1,120
36	1,050	1,260	1,170	1,420	1,440	1,750	1,090	1,290	1,200	1,420	1,790	2,120	1,950	2,340	2,300	2,800	320	490	990	380	600	1,120
37	1,130	1,380	1,190	1,560	1,470	1,930	1,190	1,400	1,210	1,580	1,920	2,300	2,000	2,580	2,350	3,090	320	510	1,020	380	620	1,160
38	1,130	1,380	1,190	1,560	1,470	1,930	1,190	1,400	1,210	1,580	1,920	2,300	2,000	2,580	2,350	3,090	320	510	1,020	380	620	1,160
39	1,130	1,380	1,190	1,560	1,470	1,930	1,190	1,400	1,210	1,580	1,920	2,300	2,000	2,580	2,350	3,090	320	510	1,020	380	620	1,160
40	1,130	1,380	1,190	1,560	1,470	1,930	1,190	1,400	1,210	1,580	1,920	2,300	2,000	2,580	2,350	3,090	320	510	1,020	380	620	1,160
41	1,210	1,470	1,250	1,650	1,540	2,040	1,240	1,480	1,280	1,650	2,030	2,390	2,150	2,630	2,460	3,260	340	550	1,050	400	650	1,190
42	1,210	1,470	1,250	1,650	1,540	2,040	1,240	1,480	1,280	1,650	2,030	2,390	2,150	2,630	2,460	3,260	340	550	1,050	400	650	1,190
43	1,210	1,470	1,250	1,650	1,540	2,040	1,240	1,480	1,280	1,650	2,030	2,390	2,150	2,630	2,460	3,260	340	550	1,050	400	650	1,190
44	1,210	1,470	1,250	1,650	1,540	2,040	1,240	1,480	1,280	1,650	2,030	2,390	2,150	2,630	2,460	3,260	340	550	1,050	400	650	1,190
45	1,250	1,510	1,280	1,700	1,590	2,100	1,290	1,530	1,310	1,720	2,070	2,470	2,230	2,750	2,540	3,360	340	560	1,070	400	660	1,210
46	1,250	1,510	1,280	1,700	1,590	2,100	1,290	1,530	1,310	1,720	2,070	2,470	2,230	2,750	2,540	3,360	340	560	1,070	400	660	1,210
47	1,250	1,510	1,280	1,700	1,590	2,100	1,290	1,530	1,310	1,720	2,070	2,470	2,230	2,750	2,540	3,360	340	560	1,070	400	660	1,210
48	1,250	1,510	1,280	1,700	1,590	2,100	1,290	1,530	1,310	1,720	2,070	2,470	2,230	2,750	2,540	3,360	340	560	1,070	400	660	1,210
49	1,300	1,590	1,340	1,770	1,660	2,190	1,340	1,610	1,400	1,800	2,210	2,650	2,270	2,950	2,660	3,500	480	560	1,070	590	670	1,220
50	1,300	1,590	1,340	1,770	1,660	2,190	1,340	1,610	1,400	1,800	2,210	2,650	2,270	2,950	2,660	3,500	480	560	1,070	590	670	1,220
51	1,460	1,740	1,550	1,980	1,870	2,460	1,550	1,820	1,610	2,030	2,250	2,680	2,320	2,960	2,990	3,940	480	710	1,280	590	860	1,430
52	1,460	1,740	1,550	1,980	1,870	2,460	1,550	1,820	1,610	2,030	2,250	2,680	2,320	2,960	2,990	3,940	480	710	1,280	590	860	1,430
53	1,460	1,740	1,550	1,980	1,870	2,460	1,550	1,820	1,610	2,030	2,250	2,680	2,320	2,960	2,990	3,940	480	710	1,280	590	860	1,430
54	1,540	1,830	1,610	2,050	1,970	2,560	1,640	1,900	1,690	2,110	2,270	2,700	2,360	2,970	3,150	4,100	480	770	1,350	590	890	1,500
55	1,540	1,830	1,610	2,050	1,970	2,560	1,640	1,900	1,690	2,110	2,270	2,700	2,360	2,970	3,150	4,100	480	770	1,350	590	890	1,500
56	1,540	1,830	1,610	2,050	1,970	2,560	1,640	1,900	1,690	2,110	2,270	2,700	2,360	2,970	3,150	4,100	480	770	1,350	590	890	1,500
57	1,590	1,870	1,650	2,100	2,040	2,600	1,680	1,940	1,730	2,150	2,290	2,710	2,380	2,980	3,260	4,160	480	800	1,390	590	910	1,530
58	1,590	1,870	1,650	2,100	2,040	2,600	1,680	1,940	1,730	2,150	2,290	2,710	2,380	2,980	3,260	4,160	480	800	1,390	590	910	1,530
59	1,590	1,870	1,650	2,100	2,040	2,600	1,680	1,940	1,730	2,150	2,290	2,710	2,380	2,980	3,260	4,160	480	800	1,390	590	910	1,530
60	1,590	1,870	1,650	2,100	2,040	2,600	1,680	1,940	1,730	2,150	2,290	2,710	2,380	2,980	3,260	4,160	480	800	1,390	590	910	1,530
72	1,860	2,190	2,060	2,570	2,540	3,180	1,960	2,270	2,040	2,380	2,500	2,920	2,640	3,300	4,060	5,090	530	860	1,470	630	980	1,620

■数量スライド価格（[ ! ]1円未満切り捨て）こちら

数量区分	標準対応					個別対応
数量区分	小口				大口	大口
数　量	1～9	10～14	15～19	20～29	30～50	51～
値引率	基準単価	20%	25%	30%	45%	50%
出荷日	通常				+9日	お見積り

[ ! ]表示数量超えはWOSにてご確認ください。
[ ! ]HTPMは係数（×1.05）、HTPB・HTPKは係数（×1.1）、
HTPPは係数（×1.15）、HTPNは係数（×1.2）を表中の
価格に掛けた金額が本体価格となります。
（1円単位切り捨て）
[ ! ]基準単価は、（本体価格＋軸穴加工価格）となります。
[ ! ]H穴仕様の軸穴加工価格は無料です。
[ ! ]標準対応大口以上はストーク対応なし。

納期

●HTPA・HTPT・HTPM・HTPP・HTPS

日目出荷

				ご注文締切
急	ストーク A早割	翌日出荷	300円/1明細行	PM 3:00迄	>>こちら
急	ストークA	翌日出荷	800円/1本	PM 6:00迄	>>こちら

[ ! ]ストークA早割は１明細行当たり一律300円
[ ! ]ストークAは3本以上で１明細行当たり一律2,160円
[ NG ]歯数14～30のA形はストーク不可

●HTPB・HTPK・HTPN

日目出荷

大　口
出荷日

日目出荷

数量
30～50

[ ! ]ストーク対応なし

出荷日については、こちらをご覧ください。

カタログ

カタログ (見開き版)

現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。

商品担当おすすめ

ミスミ
ハイトルクタイミングプーリ S5Mタイプ
ベルトタイプ：S5M用のハイトルクタイミングプーリです。
ミスミ
ハイトルクタイミングプーリ S3Mタイプ
ベルトタイプ：S3M用のハイトルクタイミングプーリです。
ミスミ
タイミングプーリ XLタイプ
ベルトタイプ：XL用のハイトルクタイミングプーリです。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

ハイトルクタイミングプーリ S2Mタイプのレビュー

4.5平均満足度：4.516件のレビュー

星5
63%
星4
25%
星3
13%
星2
0%
星1
0%

ベルトドライブ

満足度：4.02017/02/21

フランジカシメなしが選択できるので、独自の追加工がしやすく便利です。

7人が参考にしています。

回転軸駆動用

満足度：4.02016/10/30

穴精度も良く、ガタツキなく取り付けできました。オプションでフランジ加工もできるので、狭い部分へ取り付ける場合は、助かり...もっと読む

7人が参考にしています。

プロトタイプ

満足度：5.02022/04/08

形式・追加工が自由に選択できて設計者としては非常に使いやすいです。納期も早く大変嬉しいです。これからも利用させていただき...もっと読む

0人が参考にしています。

組立品

満足度：5.02021/12/17

急ぎの組付けで必要になり早急な対応でありがたかったまた、製品の精度もよく助かったまた利用したいと思いました

0人が参考にしています。

ベルト駆動ユニット

満足度：5.02021/08/23

選定も楽で、プーリ自体も問題なく使用できています。短納期のため非常に助かりました。

0人が参考にしています。

16件全て見る

この商品を見た人は、こんな商品も見ています

	今見ている商品ハイトルクタイミングプーリ S2Mタイプ	【クリーン洗浄品】ハイトルクタイミングプーリ　Ｓ２Ｍタイプ	ハイトルクタイミングプーリ P2Mタイプ	ハイトルクタイミングプーリ S5Mタイプ	ハイトルクタイミングプーリ S8Mタイプ	【クリーン洗浄品】ハイトルクタイミングプーリ　Ｐ２Ｍタイプ
メーカー	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ
通常価格	-	-	-	-	-	-
通常出荷日	2日目〜	5日目〜	3日目〜	2日目〜	2日目〜	6日目
特性・用途	該当なし	-	該当なし	該当なし	該当なし	クリーン洗浄
種類	タイミングプーリ	タイミングプーリ	タイミングプーリ	タイミングプーリ	タイミングプーリ	タイミングプーリ
バックラッシレスタイプ	非該当	非該当	非該当	非該当	非該当	非該当
ベルト種類	S2M	S2M	P2M	S5M	S8M	P2M
タイミングプーリ/アイドラー	プーリ	プーリ	プーリ	プーリ	プーリ	プーリ

この商品に関連するミスミユニット事例その他の事例を探す

タイミングプーリ・アイドラーカテゴリの売れ筋ランキング

通常価格、通常出荷日が表示と異なる場合がございます

技術サポート窓口

メカニカル部品技術窓口

商品の仕様・技術のお問い合わせ

Webお問い合わせフォーム

営業時間：9:00～18:00（土曜日・日曜日・祝日は除く）

※お問い合わせフォームは24時間受付しております。

見積もり・発注後最短当日出荷　新規会員登録で2D・3D CADデータを無料でダウンロード

無料で会員登録

閉じる

比較リスト

材質	引張強さ (MPa)	降伏点 (0.2%耐力) (Mpa)	縦弾性係数 (GPa)	横弾性係数 (GPa)
S45C	570以上	345以上	200以上	77以上
SUS304	520以上	210以上	193以上	74以上
SCM435	930以上	785以上	206以上	79以上
高硬度ステンレス	1102	715	199	77

	試験前	96hr
高硬度ステンレス
SUS303
SUS440C 相当

回答可能（特定物質なし）	関連する各国主要規制に対応しているため、輸出案件等でも安心してご利用いただけます REACH SVHCおよび中国RoHSで規定される物質は、含有が禁止されるものではないため、特定物質には該当せず、回答可能の選択肢に含まれます（報告義務が発生する可能性がございます）・以下の条件に、いずれも該当する商品です　 - chemSHERPA-AI形式での回答が可能　 - 特定物質（一般的な各国主要規制で禁止されている物質）を、閾値を超えて使用していない
回答不可（調査不可/特定物質あり）	各国主要規制に対応していない（または調査不可）のため、輸出案件等でのご利用は推奨いたしません・以下の条件のうち、いずれかに該当する商品です　 - chemSHERPA-AI形式での回答が不可　 - 特定物質（一般的な各国主要規制で禁止されている物質）を、閾値を超えて使用している
調査中	現在調査中です。調査完了まで今しばらくお待ちください・調査中のため、現時点ではchemSHERPA-AI形式での回答ができない商品です

絞り込み条件

chemSHERPA・RoHS

使用ベルト幅(mm)

歯数(T)

プーリ形状

表面処理

材質

丸穴 (H)[d](φ)

丸穴+タップ (P)[d](φ)

新JISキー溝穴+タップ (N)[d](φ)

旧JISキー溝穴+タップ (C)[d](φ)

段付穴 (V)[d](φ)

段付穴(ボス側ザグリ) (F)[d](φ)

両端段付穴 (Y)[d](φ)

二段段付穴 (WB)[d](φ)

タイプ

CAD

出荷日

ハイトルクタイミングプーリ S2Mタイプ

ご注意

外形図・規格表

外形図

規格表

追加工

関連リンク

型番リスト

詳細情報

基本情報

ご注意

納期・価格

納期

カタログ

商品担当おすすめ

この商品を見た人は、こんな商品も見ています

最近見た商品

この商品に関連するミスミ ユニット事例その他の事例を探す

タイミングプーリ・アイドラーカテゴリの売れ筋ランキング

技術サポート窓口

chemSHERPA

この商品に関連するミスミユニット事例その他の事例を探す
