フローティングジョイント フランジ取付型 －スライドタイプ－コネクタおねじセット品
- 通常単価(税別)
- 2,260円～15,650円
- 税込単価
- 2,486円～17,215円
スライドして取出すことができメンテナンス性に優れたフローティングジョイント。
詳細情報を確認する- 環境対応
- RoHS対応（10物質）
- 種類
- スロットイン形
- 取付け面
- 正面取付け
- 材質証明書
- 対象
ご注意

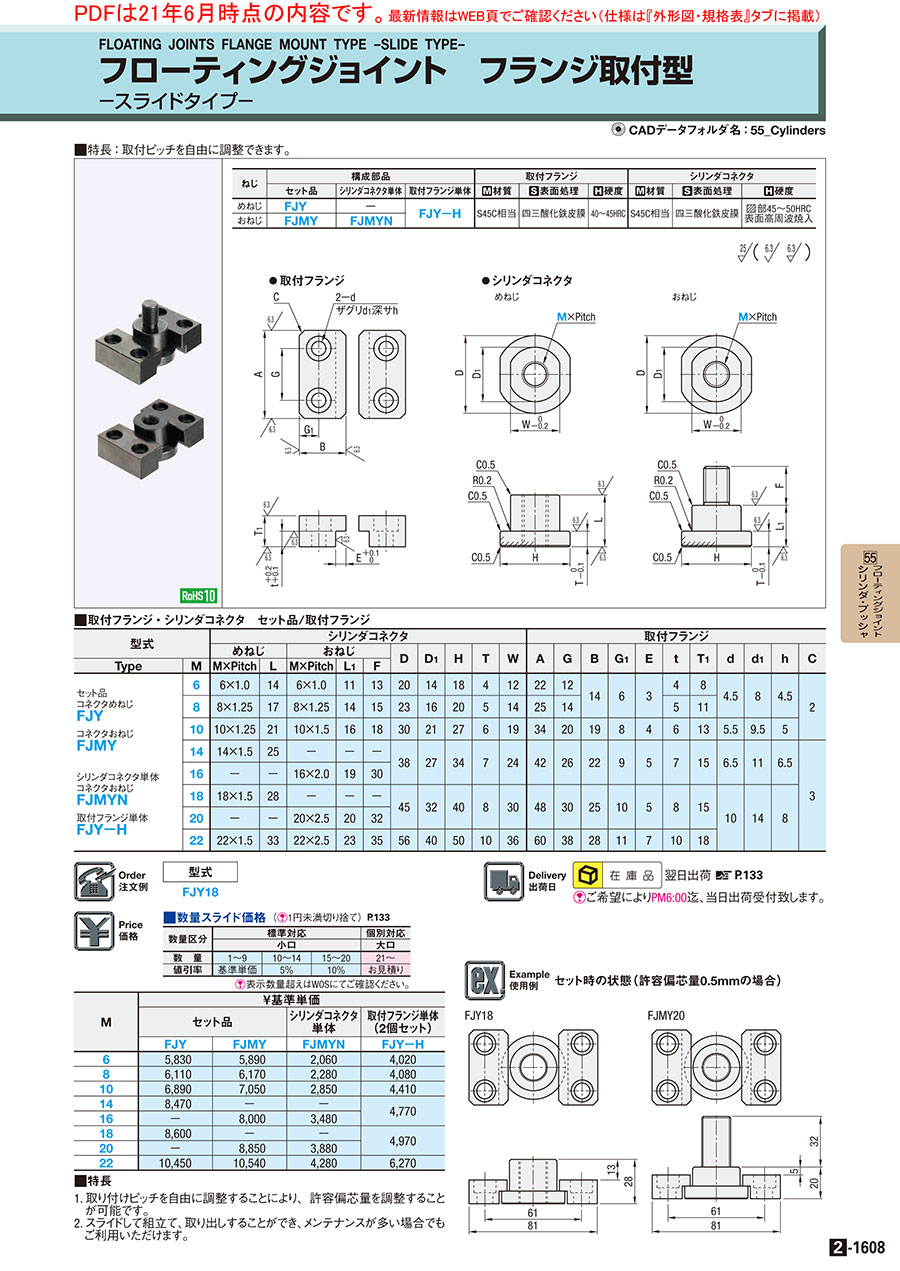

外形図・規格表
外形図
めねじ
おねじ
を超え | 以下 | 公差 |
0.5 | 3 | ±0.1 |
3 | 6 | ±0.1 |
6 | 30 | ±0.2 |
30 | 120 | ±0.3 |
120 | 400 | ±0.5 |
ねじ | 構成部品 | 取付フランジ | シリンダコネクタ | ||||||
セット品 | シリンダコネクタ単体 | 取付フランジ単体 | [ M ]材質 | [ S ]表面処理 | [ H ]硬度 | [ M ]材質 | [ S ]表面処理 | [ H ]硬度 | |
めねじ | FJY | FJYN | FJY-H | S45C相当 | 四三酸化鉄被膜 | 40～49HRC | S45C相当 | 四三酸化鉄被膜 |  部45～50HRC表面高周波焼入 |
おねじ | FJMY | FJMYN | |||||||
めねじ | FJYSS | FJYNSS | FJYSS-H | SUS304 | - | - | SUS304 | - | - |
おねじ | FJMYSS | FJMYNSS | |||||||
規格表
| 型式 |
| FJY18 |
| FJYSS18 |
型式 | シリンダコネクタ | 取付フランジ | 質量（g）参考値 | ||||||||||||||||||||||
めねじ | おねじ | D | D1 | H | T | W | A | G | B | G1 | E | t | T1 | d | d1 | h | C | コネクタめねじ | コネクタおねじ | 取付フランジ | |||||
Type | M | M×Pitch | L | M×Pitch | L1 | F | |||||||||||||||||||
セット品 コネクタめねじ FJY FJYSS コネクタおねじ FJMY FJMYSS シリンダコネクタ単体 コネクタめねじ FJYN FJYNSS シリンダコネクタ単体 コネクタおねじ FJMYN FJMYNSS 取付フランジ単体 FJY-H FJYSS-H | 6 | 6×1.0 | 14 | 6×1.0 | 11 | 13 | 20 | 14 | 18 | 4 | 12 | 22 | 12 | 14 | 6 | 3 | 4 | 8 | 4.5 | 8 | 4.5 | 2 | 20 | 15 | 20 |
8 | 8×1.25 | 17 | 8×1.25 | 14 | 15 | 23 | 16 | 20 | 5 | 14 | 25 | 14 | 14 | 6 | 3 | 5 | 11 | 4.5 | 8 | 4.5 | 2 | 40 | 33.2 | 40 | |
10 | 10×1.25 | 21 | 10×1.5 | 16 | 18 | 30 | 21 | 27 | 6 | 19 | 34 | 20 | 19 | 8 | 4 | 6 | 13 | 5.5 | 9.5 | 5 | 2 | 50 | 66.2 | 70 | |
14 | 14×1.5 | 25 | − | − | − | 38 | 27 | 34 | 7 | 24 | 42 | 26 | 22 | 9 | 5 | 7 | 15 | 6.5 | 11 | 6.5 | 3 | 80 | - | 110 | |
16 | − | − | 16×2.0 | 19 | 30 | 38 | 27 | 34 | 7 | 24 | 42 | 26 | 22 | 9 | 5 | 7 | 15 | 6.5 | 11 | 6.5 | 3 | - | 150 | 110 | |
18 | 18×1.5 | 28 | − | − | − | 45 | 32 | 40 | 8 | 30 | 48 | 30 | 25 | 10 | 5 | 8 | 15 | 10 | 14 | 8 | 3 | 110 | - | 150 | |
20 | − | − | 20×2.5 | 20 | 32 | 45 | 32 | 40 | 8 | 30 | 48 | 30 | 25 | 10 | 5 | 8 | 15 | 10 | 14 | 8 | 3 | - | 234 | 160 | |
22 | 22×1.5 | 33 | 22×2.5 | 23 | 35 | 56 | 40 | 50 | 10 | 36 | 60 | 38 | 28 | 11 | 7 | 10 | 18 | 10 | 14 | 8 | 3 | 310 | 395 | 170 | |
関連リンク
特注お見積もりおよびご注文を承っております。
製作可否を含めたお見積もりとなりますため、製作が不可能な場合もございます。予めご了承ください。
・寸法が記載されているポンチ絵、2DCAD図などを所持している場合は 「2D図面加工品」 へお見積もりをご依頼ください。
・標準品で取り扱いのないサイズ変更や追加工をご希望の場合は図面の有無を問わず「カタログ規格外品」へお見積もりをご依頼ください。
※お見積もりご回答までに3～5営業日（土日・祝日含まず）をいただいております。
※上記FAQにて問題・疑問点が解決しない場合は規格外品ページ右上にある 「お問合せフォーム」 より問い合わせください。
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
クリーン洗浄・梱包済みでお届けします
|
|---|
6,490円 ( 7,139円 ) | 在庫品1日目当日出荷可能 |
- |
6,800円 ( 7,480円 ) | 在庫品1日目当日出荷可能 |
- |
7,770円 ( 8,547円 ) | 在庫品1日目当日出荷可能 |
- |
8,820円 ( 9,702円 ) | 在庫品1日目当日出荷可能 |
- |
9,750円 ( 10,725円 ) | 在庫品1日目当日出荷可能 |
- |
11,620円 ( 12,782円 ) | 在庫品1日目当日出荷可能 |
- |
2,270円 ( 2,497円 ) | 在庫品1日目当日出荷可能 |
- |
2,510円 ( 2,761円 ) | 在庫品1日目当日出荷可能 |
- |
3,140円 ( 3,454円 ) | 在庫品1日目当日出荷可能 |
- |
3,830円 ( 4,213円 ) | 在庫品1日目当日出荷可能 |
- |
4,270円 ( 4,697円 ) | 在庫品1日目当日出荷可能 |
- |
4,710円 ( 5,181円 ) | 在庫品1日目当日出荷可能 |
- |
3,750円 ( 4,125円 ) | 在庫品1日目当日出荷可能 |
|
4,150円 ( 4,565円 ) | 在庫品1日目当日出荷可能 |
|
5,190円 ( 5,709円 ) | 在庫品1日目当日出荷可能 |
|
6,330円 ( 6,963円 ) | 在庫品1日目当日出荷可能 |
|
10,720円 ( 11,792円 ) | 在庫品1日目当日出荷可能 |
|
11,220円 ( 12,342円 ) | 在庫品1日目当日出荷可能 |
|
12,820円 ( 14,102円 ) | 在庫品1日目当日出荷可能 |
|
14,550円 ( 16,005円 ) | 在庫品1日目当日出荷可能 |
|
6,430円 ( 7,073円 ) | 在庫品1日目当日出荷可能 |
- |
6,740円 ( 7,414円 ) | 在庫品1日目当日出荷可能 |
- |
7,590円 ( 8,349円 ) | 在庫品1日目当日出荷可能 |
- |
9,330円 ( 10,263円 ) | 在庫品1日目当日出荷可能 |
- |
9,480円 ( 10,428円 ) | 在庫品1日目当日出荷可能 |
- |
11,520円 ( 12,672円 ) | 在庫品1日目当日出荷可能 |
- |
4,430円 ( 4,873円 ) | 在庫品1日目当日出荷可能 |
- |
4,490円 ( 4,939円 ) | 在庫品1日目当日出荷可能 |
- |
4,860円 ( 5,346円 ) | 在庫品1日目当日出荷可能 |
- |
5,260円 ( 5,786円 ) | 在庫品1日目当日出荷可能 |
- |
5,260円 ( 5,786円 ) | 在庫品1日目当日出荷可能 |
- |
5,480円 ( 6,028円 ) | 在庫品1日目当日出荷可能 |
- |
5,480円 ( 6,028円 ) | 在庫品1日目当日出荷可能 |
- |
6,910円 ( 7,601円 ) | 在庫品1日目当日出荷可能 |
- |
2,260円 ( 2,486円 ) | 在庫品1日目当日出荷可能 |
- |
2,450円 ( 2,695円 ) | 在庫品1日目当日出荷可能 |
- |
2,960円 ( 3,256円 ) | 在庫品1日目当日出荷可能 |
- |
4,370円 ( 4,807円 ) | 在庫品1日目当日出荷可能 |
- |
4,500円 ( 4,950円 ) | 在庫品1日目当日出荷可能 |
- |
4,620円 ( 5,082円 ) | 在庫品1日目当日出荷可能 |
- |
3,600円 ( 3,960円 ) | 在庫品1日目当日出荷可能 |
|
4,030円 ( 4,433円 ) | 在庫品1日目当日出荷可能 |
|
4,890円 ( 5,379円 ) | 在庫品1日目当日出荷可能 |
|
7,200円 ( 7,920円 ) | 在庫品1日目当日出荷可能 |
|
7,440円 ( 8,184円 ) | 在庫品1日目当日出荷可能 |
|
10,610円 ( 11,671円 ) | 在庫品1日目当日出荷可能 |
|
11,110円 ( 12,221円 ) | 在庫品1日目当日出荷可能 |
|
12,540円 ( 13,794円 ) | 在庫品1日目当日出荷可能 |
|
15,410円 ( 16,951円 ) | 在庫品1日目当日出荷可能 |
|
15,650円 ( 17,215円 ) | 在庫品1日目当日出荷可能 |
|
7,310円 ( 8,041円 ) | 在庫品1日目当日出荷可能 |
|
7,420円 ( 8,162円 ) | 在庫品1日目当日出荷可能 |
|
8,020円 ( 8,822円 ) | 在庫品1日目当日出荷可能 |
|
8,670円 ( 9,537円 ) | 在庫品1日目当日出荷可能 |
|
8,670円 ( 9,537円 ) | 在庫品1日目当日出荷可能 |
|
9,040円 ( 9,944円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
スライドして取出すことができメンテナンス性に優れたフローティングジョイント。
納期・価格
価格表
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
M | ￥基準単価 | |||||||||
セット品 | シリンダコネクタ単体 | 取付フランジ単体 (2個セット) | ||||||||
コネクタめねじ | コネクタおねじ | |||||||||
FJY | FJYSS | FJMY | FJMYSS | FJYN | FJYNSS | FJMYN | FJMYNSS | FJY−H | FJYSS-H | |
6 | 6,120 | 10,100 | 6,180 | 10,210 | 2,150 | 3,430 | 2,160 | 3,570 | 4,220 | 6,960 |
8 | 6,420 | 10,580 | 6,480 | 10,690 | 2,330 | 3,840 | 2,390 | 3,950 | 4,280 | 7,070 |
10 | 7,230 | 11,940 | 7,400 | 12,210 | 2,820 | 4,660 | 2,990 | 4,940 | 4,630 | 7,640 |
14 | 8,890 | 14,680 | － | － | 4,160 | 6,860 | － | － | 5,010 | 8,260 |
16 | － | － | 8,400 | 13,860 | － | － | 3,650 | 6,030 | ||
18 | 9,030 | 14,900 | － | － | 4,290 | 7,090 | － | － | 5,220 | 8,610 |
20 | － | － | 9,290 | － | － | － | 4,070 | － | － | |
22 | 10,970 | － | 11,070 | － | 4,400 | － | 4,490 | － | 6,580 | － |
| 数量区分 | 標準対応 | 個別対応 | ||
| 小口 | 大口 | |||
| 数 量 | 1〜9 | 10〜14 | 15〜20 | 21～ |
| 値引率 | 基準単価 | 5％ | 10％ | お見積り |
概要・仕様
仕様・概要
1. 取り付けピッチを自由に調整することにより、許容偏芯量を調整することが可能です。
2. スライドして組立て、取り出しすることができ、メンテナンスが多い場合でもご利用いただけます。
