ホルダ　－Ｌ型タイプ－

ホルダ　－Ｌ型タイプ－

ご注意

  • 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

ミスミユニット事例

位置合わせ治具

無料設計アドオンソフト
対象：SOLIDWORKS/
iCAD SX/Inventor
未確定：候補が8型番あります。
数量：

外形図・規格表


[ ! ]指示無き寸法公差はJISB0405m級に準じる。ただし、面取り公差は除く。
Type[ M ]材質[ S ]表面処理[ H ]表面硬度
HLRLSS400塩浴軟窒化500HV〜
[ ! ]塩浴軟窒化処理により色ムラが発生する場合がございますが、機能面に影響ありません。
[ ! ]「塩浴軟窒化」の詳細はこちらをご参照ください。

規格表

型式
HLRL10
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
型式HBD1TLWaPSd￥基準単価
TypeD
HLRL72010861922610144.53,360
825129227125.53,640
101411258143,960
133017143210206.54,310
162118838321226204,660
1835232050143495,040
21402623104015255,460
25453027601940116,010

型番リスト

表示件数
  • 1
    • 型番
    HLRL7
    HLRL8
    HLRL10
    HLRL13
    HLRL16
    HLRL18
    HLRL21
    HLRL25

    適応シリンダロッドねじ径 D

    (φ)

    		RoHS?最小発注数量
    7
    10
    1個
    8
    10
    1個
    10
    10
    1個
    13
    10
    1個
    16
    10
    1個
    18
    10
    1個
    21
    10
    1個
    25
    10
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    3,530円
    ( 3,883円 )
    3日目
    3,820円
    ( 4,202円 )
    3日目
    4,160円
    ( 4,576円 )
    3日目
    4,530円
    ( 4,983円 )
    3日目
    4,890円
    ( 5,379円 )
    3日目
    5,290円
    ( 5,819円 )
    3日目
    5,730円
    ( 6,303円 )
    3日目
    6,310円
    ( 6,941円 )
    3日目
  • 1

    • 詳細情報

    基本情報

    簡易接続型のフローティングジョイントと組み合わせることができるホルダです。

    ご注意

    • 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

    納期・価格

    価格表

    ■数量スライド価格 （[ ! ]1円未満切り捨て） こちら
    数量区分標準対応個別対応
    小口大口
    数 量1〜45〜1011～
    値引率基準単価5％お見積り
    [ ! ]表示数量超えは
    WOSにてご確認ください。

    納期

     3 日目出荷

    出荷日については、こちらをご覧ください。

    概要・仕様

    使用例

    カタログ

    • 現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。

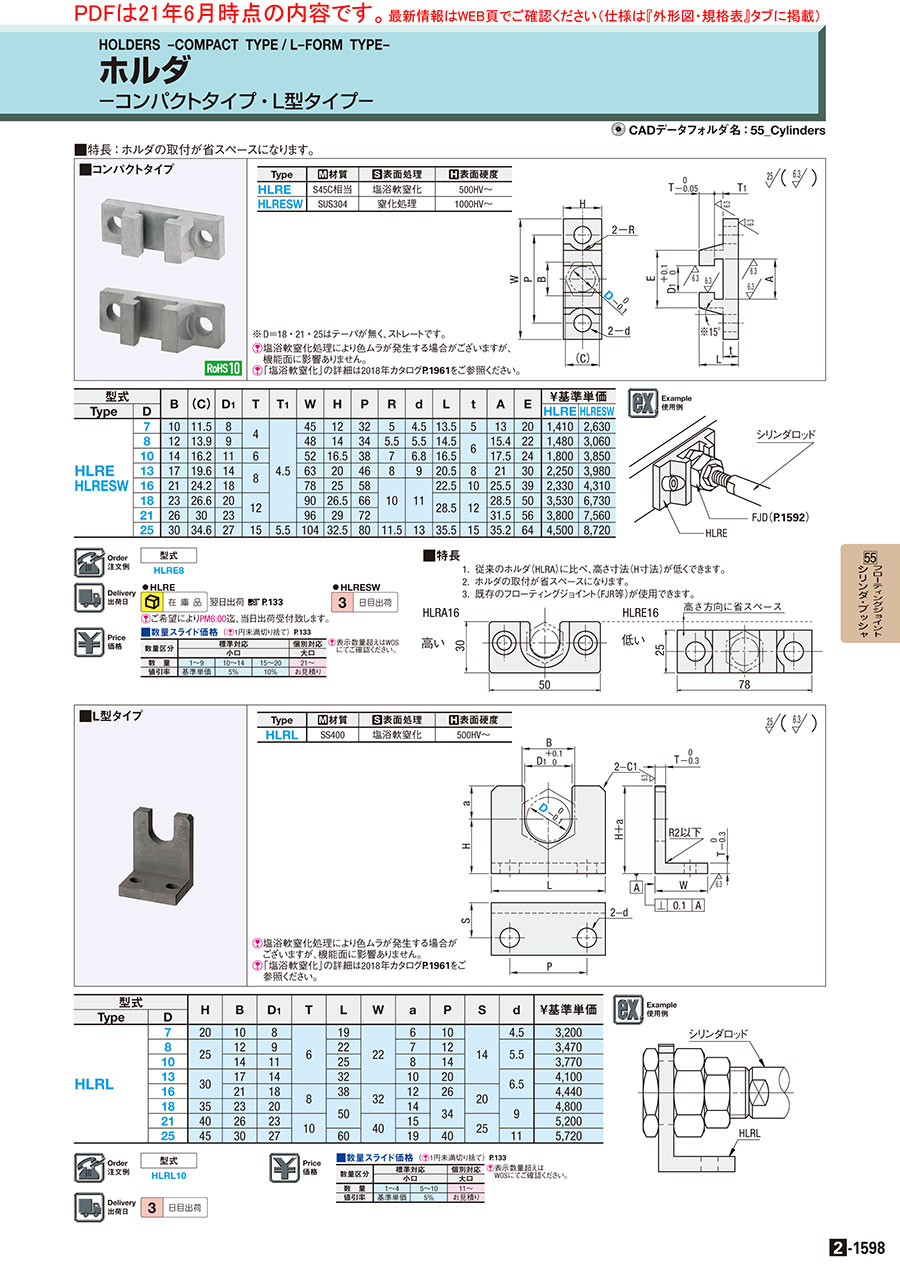

    2-1598

    商品担当おすすめ

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

    ホルダ　－Ｌ型タイプ－のレビュー
    5平均満足度：5.01件のレビュー
    装置の部品
    5
    満足度：5.02020/07/25
    設計変更の為、急遽必要になった。通常なら外注業者に製作依頼をするのだが、たまたま対応不可との回答。　ミスミにて手配をし、...もっと読む
    0人が参考にしています。
    1件全て見る

    この商品を見た人は、こんな商品も見ています

    今見ている商品
    ホルダ　－Ｌ型タイプ－
    ホルダ　－コンパクトタイプ－
    ホルダ　－サイドマウントフランジタイプ－
    ホルダ　－ボトムマウントフランジタイプ－
    ホルダ　－トップマウントフランジタイプ－
    ホルダ　－ボトムマウントバータイプ－
    メーカーミスミミスミミスミミスミミスミミスミ
    通常価格3,530円-1,550円 -----
    通常出荷日3日目在庫品1日目〜在庫品1日目〜3日目〜3日目〜5日目
    特性・用途該当なし--該当なし該当なし該当なし
    種類スロットイン形スロットイン形スロットイン形スロットイン形スロットイン形スロットイン形
    単品セットホルダ単体ホルダ単体ホルダ単体ホルダ単体ホルダ単体ホルダ単体
    取付け面下面取付け正面取付け正面取付け下面取付け正面取付け下面取付け
    本体 材質SS400--S45C相当S45C相当S45C相当
