メカニカル部品技術窓口
XX部(φ50のみ) (φ50のみ) YY部(φ50のみ) 裏面側 | 型式 | − | St ストローク |
| MGCLB16 MGCLFN12 | − − | 50 70 |
| Type | 特長 | ||
| 種類 | すべり軸受 | リニアブッシュ軸受 | |
| 固定ストロークタイプ | MGCLF | MGCLB | 固定ストローク品を選択できます。 |
| スペーサ装着タイプ | MGCLFN | MGCLBN | 1mm単位指定で中間ストロークが選べます。(スペーサ装着) |
| チューブ内径 (mm) | A | B | B1 | B2 | C | C1 | C2 | C3 | d | d1 | D | E | F | G | H1 | H2 | H3 | H4 | J1 | J2 | K1 | K2 | L | L1 |
| 12 | 58 | 26 | 18 | 8.5 | 22 | 14 | 6 | 6 | 4.3 | 8 | 6 | 56 | 48 | 41.5 | 4.5 | 9 | 7 | 10 | 11 | 15 | 12 | 12 | 39 | 29 |
| 16 | 64 | 30 | 22 | 10 | 25 | 16 | 7 | 7 | 4.3 | 8 | 8 | 62 | 52 | 46 | 4.5 | 11 | 7 | 10 | 11 | 17 | 11 | 13 | 43 | 31 |
| 20 | 85 | 36 | 26 | 11.5 | 30 | 18 | 8 | 10 | 5.2 | 9.5 | 10 | 72 | 60 | 55 | 5.5 | 13 | 7 | 12 | 12 | 23 | 11 | 14 | 47 | 35 |
| 25 | 96 | 42 | 32 | 13.5 | 38 | 26 | 8 | 8 | 5.2 | 9.5 | 12 | 86 | 70 | 65 | 5.5 | 15 | 9 | 12 | 11 | 23.5 | 12 | 13.5 | 47.5 | 35.5 |
| 32 | 116 | 51 | 38 | 16 | 48 | 30 | 11 | 10 | 6.8 | 11 | 16 | 112 | 96 | 80 | 6.5 | 18 | 11 | 16 | 11.5 | 25 | 12 | 16.5 | 47.5 | 33.5 |
| 50 | 148 | 64 | 46 | 21.5 | 60 | 40 | 12 | 12 | 8.6 | 14 | 20 | 146 | 130 | 110 | 9 | 22 | − | 20 | 14 | 11 | − | − | 72 | 44 |
| チューブ内径 (mm) | 標準ストローク表 Stストローク(mm) | |||||||
| 10 | 20 | 25 | 30 | 40 | 50 | 75 | 100 | |
| 12 | ● | ● | ー | ● | ● | ● | ● | ● |
| 16 | ● | ● | ー | ● | ● | ● | ● | ● |
| 20 | ー | ● | ー | ● | ● | ● | ● | ● |
| 25 | ー | ● | ー | ● | ● | ● | ● | ● |
| 32 | ー | ー | ● | ー | ー | ● | ● | ● |
| チュ−ブ内径 (mm) | M | M1 | M2 | M3 | M4 | N | N1 | N2 | N3 | P | Q | R | S | T | V | W | ||
| すべり軸受 | リニアブッシュ軸受 | |||||||||||||||||
| 12 | M4×0.7 | M5×0.8 | M4×0.7 | M4×0.7 | M5×0.8 | 23 | 5 | 20 | 4+St | 8 | 6 | 40 | 2 | 50 | 8 | 19.5 | − | |
| 16 | M5×0.8 | M5×0.8 | M5×0.8 | M5×0.8 | M5×0.8 | 24 | 5 | 22 | 4+St | 10 | 8 | 42 | 2 | 54 | 10 | 23 | − | |
| 20 | M5×0.8 | Rc1/8 | M5×0.8 | M5×0.8 | M6×1.0 | 28 | 19 | 16 | St | 12 | 10 | 52 | 2 | 64 | 10 | 24.5 | − | |
| 25 | M6×1.0 | Rc1/8 | M6×1.0 | M6×1.0 | M6×1.0 | 34 | 22 | 12.5 | 1+St | 16 | 13 | 62 | 2 | 76 | 10 | 24 | − | |
| 32 | M8×1.25 | Rc1/8 | M8×1.25 | M8×1.25 | M8×1.25 | 42 | 22 | 14.5 | St−3 | 20 | 16 | 80 | 2 | 100 | 12 | 31 | − | |
| 50 | St=25 | M10×1.5 | Rc1/4 | M10×1.5 | − | M10×1.5 | 66 | 24 | 21 | 24 | 25 | − | 130 | 12 | − | 16 | 47 | 36 |
| St=50 | 22 | 48 | 48 | |||||||||||||||
| St=100 | 72 | 48 | 48 | |||||||||||||||
| チューブ内径 (mm) | X | Z | ZA | ZB | L2寸法表 | |||||||||||||||
| Stストローク(mm) | ||||||||||||||||||||
| すべり軸受タイプ | リニアブッシュ軸受タイプ | |||||||||||||||||||
| 10 | 20 | 25 | 30 | 40 | 50 | 75 | 100 | 10 | 20 | 25 | 30 | 40 | 50 | 75 | 100 | |||||
| 12 | − | − | − | − | 0 | 0 | − | 0 | 0 | 0 | 18 | 18 | 0 | 0 | − | 0 | 14 | 14 | 14 | 14 |
| 16 | − | − | − | − | 0 | 0 | − | 0 | 0 | 0 | 21 | 21 | 0 | 0 | − | 0 | 21 | 21 | 21 | 21 |
| 20 | − | − | − | − | − | 0 | − | 0 | 0 | 0 | 14 | 14 | − | 0 | − | 0 | 27 | 27 | 27 | 27 |
| 25 | − | − | − | − | − | 0 | − | 0 | 0 | 0 | 14 | 14 | − | 2 | − | 2 | 35 | 35 | 35 | 35 |
| 32 | − | − | − | − | − | − | 20 | − | − | 20 | 20 | 20 | − | − | 8 | − | − | 8 | 42 | 42 |
| 50 | 66 | 92 | 12 | 9 | − | − | 34.5 | − | − | 34.5 | − | 46 | − | − | − | − | − | − | − | − |
| 型式 | Stストローク(mm) 選択 | ¥基準単価 | ||||||||||||||||||||||
| Stストローク(mm) | ||||||||||||||||||||||||
| Type | チューブ内径 (mm) | MGCLF | MGCLB | |||||||||||||||||||||
| 10 | 20 | 25 | 30 | 40 | 50 | 75 | 100 | 10 | 20 | 25 | 30 | 40 | 50 | 75 | 100 | |||||||||
| (すべり軸受) MGCLF (リニアブッシュ軸受) MGCLB | 12 | 10 | 20 | 30 | 40 | 50 | 75 | 100 | 10,350 | 10,580 | - | 10,820 | 11,040 | 11,270 | 11,830 | 12,400 | 13,840 | 14,290 | - | 14,740 | 15,190 | 15,650 | 16,780 | 17,910 |
| 16 | 11,410 | 11,640 | - | 11,870 | 12,100 | 12,330 | 12,890 | 13,460 | 14,890 | 15,350 | - | 15,800 | 16,250 | 16,710 | 17,840 | 18,970 | ||||||||
| 20 | 20 | 30 | 40 | 50 | 75 | 100 | - | 13,940 | - | 14,180 | 14,410 | 14,630 | 15,190 | 15,760 | - | 17,690 | - | 18,140 | 18,600 | 19,050 | 20,180 | 21,320 | ||
| 25 | - | 15,830 | - | 16,070 | 16,300 | 16,520 | 17,080 | 17,650 | - | 19,540 | - | 19,990 | 20,450 | 20,910 | 22,040 | 23,170 | ||||||||
| 32 | 25 | 50 | 75 | 100 | - | - | 21,780 | - | - | 23,480 | 25,180 | 26,880 | - | - | 24,910 | - | - | 27,900 | 30,880 | 33,870 | ||||
| ※50 | 25 | 50 | 100 | - | - | 26,460 | - | - | 28,160 | - | 32,110 | - | - | - | - | - | - | - | - | |||||
| 型式 | Stストローク(mm) スペーサ装着 指定1mm単位 | |
| Type | チューブ内径 (mm) | |
| (すべり軸受) MGCLFN (リニアブッシュ軸受) MGCLBN | 12 | 10〜100 |
| 16 | ||
| 20 | 20〜100 | |
| 25 | ||
| 32 | 25〜100 | |
| 追加工 コード | 追加工内容 | 適用条件 | 指定例 | ¥/1Code |
| TC | 耐寒仕様変更 周囲温度範囲-40~60℃で使用可能。 耐寒グリス、低ニトリルパッキンへの変更。 | [ ! ]シリンダ用センサの耐寒仕様は不可。 | MGCLBN25-73-TC | 2,000 |
| TH | 耐熱仕様変更 周囲温度範囲5~120℃で使用可能。 耐熱グリス、フッ素ゴムパッキンの変更。 スペーサ材質を、A6063に変更。 | [ ! ]シリンダ用センサの耐熱仕様は不可。 | MGCLBN25-73-TH | 2,000 |

■ガイド付シリンダ概要
ミスミのガイド付シリンダは、薄型シリンダに比べ耐横荷重・剛性・精度を
向上しました。
● 高剛性
強固な2本のガイドロッドとシリンダを一体化により高剛性を実現。
● 高精度
ツインガイド構造により不回転精度、位置決め精度がよい。
● 取付容易
シリンダ本体には3種類の固定方法があります。
● マグネットが標準装備
「ガイド付シリンダ基本構造図番号T」
のマグネットを標準装備しております。

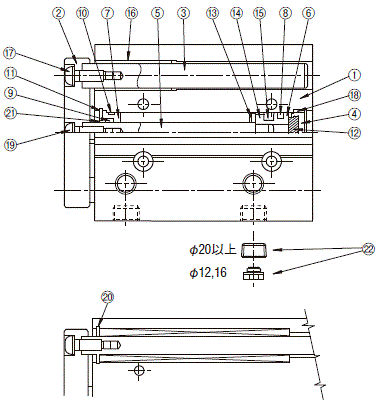

リニアブッシュ軸受のみ | 番号 | 名称 | 材質 | 表面処理 | 数量 | |
| ① | ボディ | φ12~32 | A6063S-T5 | アルマイト | 1 |
| φ50 | A6061 | アルマイト | |||
| ② | リンクバー | φ12~32,50 | SS400 | 無電解ニッケルメッキ | 1 |
| ③ | ガイドロッド | すべり軸受 | S45C | 硬質クロムメッキ | 2 |
| リニアブッシュ軸受 | SUJ2 | 硬質クロムメッキ | |||
| ④ | エンドカバー | φ12,50 | A6061 | アルマイト | 1 |
| φ16~32 | SS400 | ニッケルメッキ | |||
| ⑤ | ピストンロッド | φ12~20 | SUS303 | 硬質クロムメッキ | 1 |
| φ25~50 | S45C | 硬質クロムメッキ | |||
| ⑥ | ピストン | A6061 | アルマイト | 1 | |
| ⑦ | ロッドカバー | φ12~32 | A4032 | アルマイト | 1 |
| φ50 | A6061 | アルマイト | |||
| ⑧ | ピストンパッキン | NBR | ー | 1 | |
| ⑨ | ロッドパッキン | NBR | ー | 1 | |
| ⑩ | ボディガスケット#1 | NBR | ー | 1 | |
| ⑪ | ストップリング | SK5M | 四三酸化鉄皮膜 | 1/2 | |
| ⑫ | ヘッドクッション | NBR | ー | 1 | |
| ⑬ | ロッドクッション | NBR | ー | 1 | |
| ⑭ | マグネットホルダ | φ12~32 | SUS304 | ー | 1 |
| φ50 | A6061 | ー | |||
| ⑮ | マグネット | ー | ー | 1 | |
| ⑯ | ブッシュ | すべり軸受け | 無給油ブッシュ | ー | 4 |
| リニアブッシュ軸受 | リニアブッシュ | ー | 2/4 | ||
| ⑰ | 六角穴付ボルト | リニアブッシュ軸受φ12 | SCM435 | 四三酸化鉄皮膜 | 2 |
| 低頭六角穴付ボルト | φ50 | SCM435 | ニッケルメッキ | ||
| 低頭六角穴付ボルト | 上記を除く全て | SCM435 | 四三酸化鉄皮膜 | ||
| ⑱ | ボディガスケット#2 | NBR | ー | 1 | |
| ⑲ | 六角穴付ボルト | φ12 | SCM435 | 四三酸化鉄皮膜 | 1 |
| 低頭六角穴付ボルト | φ16~32 | SCM435 | 四三酸化鉄皮膜 | ||
| 低頭六角穴付ボルト | φ50 | SCM435 | ニッケルメッキ | ||
| ⑳ | ストップリング | リニアブッシュ軸受 | SK5M | 四三酸化鉄皮膜 | 2 |
| ㉑ | ブッシュ | φ50のみ | 無給油ブッシュ | ー | 1 |
| ㉒ | プラグ | φ12,16 | C3604-CD | 無電解ニッケルメッキ | 2 |
| φ20~50 | SS400 | ニッケルメッキ | |||

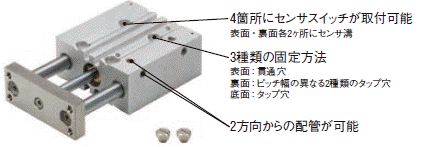

■ガイド付シリンダ本体特長
ガイドロッドの軸受は、すべり軸受とリニアブッシュ軸受の2種類を用意。
シリンダ本体は、表面・裏面・底面からの3種類の固定方法があります。
センサは、表面2ヶ所・裏面2ヶ所の4ヶ所に取付可能です。
配管は、表面・側面の2方向から可能です。
| チュ-ブ内径(mm) | 12 | 16 | 20 | 25 | 32 | 50 | |
| 作動形式 | 複動形 | ||||||
| 使用流体 | 空気 | ||||||
| 最低使用圧力(MPa) | 0.1 | ||||||
| 最高使用圧力(MPa) | 1 | ||||||
| 耐圧力(MPa) | 1.5 | ||||||
| 使用温度範囲(℃) | 5~60 | ||||||
| 使用ピストン速度(mm/s) | 50~500 | ||||||
| クッション機構 | NBR | ||||||
| ストロ-ク許容差(mm) | 0~+1.5 | 0~+2.0 | |||||
| 潤滑 | 無給油 | ||||||
| 管接続口径 | M5×0.8 | Rc1/8 | Rc1/4 | ||||
| 取り付け部 | ボディ底面 | M4×0.7 | M5×0.8 | M5×0.8 | M6×1.0 | M8×1.25 | M10×1.5 |
| ネジ | 深さ9 | 深さ11 | 深さ13 | 深さ15 | 深さ18 | 深さ22 | |
| ボディ側面 | M4×0.7 | M5×0.8 | M6×1.0 | M8×1.25 | ー | ||
| ネジ(外面) | 深さ7 | 深さ7 | 深さ9 | 深さ11 | |||
| ボディ側面 | M5×0.8 | M6×1.0 | M8×1.25 | M10×1.5 | |||
| ネジ(内側) | 深さ10 | 深さ12 | 深さ16 | 深さ20 | |||
| ボルト通し穴 | M4用 | M5用 | M6用 | M8用 | |||
| 型式 | MD11 | MD13 | ME33 | MD14 | ME34 |
| 配線取出方向 | 後方 | 後方 | 上方 | 後方 | 上方 |
| 接点方式 | 有接点 | 無接点 | |||
| 電源電圧範囲 | ー | DC5~28V | ー | ||
| 負荷電圧範囲 | DC24V,AC110V | DC28V以下 | DC10~28V | ||
| 負荷電流範囲 | DC24V:5~40mA | 0.1~40mA | 5~20mA | ||
| AC110V:5~20mA | |||||
| 内部降下電圧 | 3V以下 | 0.5V以下 | 5V以下 | ||
| 漏れ電流 | 0μA | 50μA以下(DC24V,25℃) | 1mA以下(DC24V,25℃) | ||
| 消費電流 | 10mA以下 | ー | |||
| 動作時間 | 1ms以下 | ||||
| 復帰時間 | 1ms以下 | ||||
| 絶縁抵抗 | DC500Vメガにて100MΩ以上(ケース~コード間) | ||||
| 耐電圧 | AC1500V 1分間(ケース~コード間) | ||||
| 耐衝撃 | 294m/s2 | ||||
| 耐振動 | 横振幅1.5mm 10~55H(z 1掃引、1分間、X,Y,Z各方向2時) | ||||
| 周囲温度 | 0~+60℃(但し、凍結無きこと) | ||||
| 結線方式 | PVC 0.2mm2 | PVC 0.15mm2 | PVC 0.2mm2 | ||
| 2芯外径φ2.6mm | 3芯外径φ2.6mm | 2芯外径φ2.6mm | |||
| リード線長 | 1m・3m | ||||
| 保護構造 | IP6(7 IEC規格)、JIS092(0 防浸形) | ||||
| 保護回路 | なし | あり | |||
| 表示灯 | 発光ダイオード(ON時点灯) | ||||
| 適合負荷 | 小形リレー・プログラマブルコントローラ | ||||
| 電気回路 | ![]() | ![]() | ![]() | ||
| 型式 | MD11 MD13 MD14 | ME33 ME34 |
| 外形 寸法 | ![]() | ![]() |
【重要】ガイド付シリンダの注意事項 「推奨システム配管図」
*P.1546シリンダ【重要】注意事項も必ずお読みください。
(ガイド付シリンダ)▲警告
シリンダ作動中に絶対に可動部に手を触れないでください。
指を挟まれることがあり大変危険です。
(ガイド付シリンダ)▲注意
①ピストンロッド、ガイドロッドの摺動部には傷や打痕などつけないようにしてください。
②取付姿勢
負荷の方向は、ピストンロッドの中心方向に等しいか、または90°の方向にしてください。
③スピードコントローラ取付
空気圧出口側にスピードコントローラ(メーターアウト:排気側を絞る)を取り付けてください。
スピードコントローラの性能の良否がシリンダの作動に影響を与えます。
クラッキング圧力の低いものを用いてください。
④調質機器の取付
故障の原因の大半は空気中の異物やドレンです。
上流側にエアドライヤやエアフィルタを設置し、トラブルを未然に防止してください。

⑤余裕空間
取扱に便利なように周囲に十分余裕空間を設けてください。
⑥フラッシング
配管前には配管内を十分にフラッシングして、固形物やシールテープ破片が入らないよう
にしてください。
⑦周囲環境
下記の使用環境では使用しないでください。
×オイルやグリスなどの油脂類の充満したところ(摺動部のゴミ付着の原因になります。)
×振動が激しいところ
×化学薬品の影響があるところ
● ストッパとして使用する場合(ストッパプレート無し)

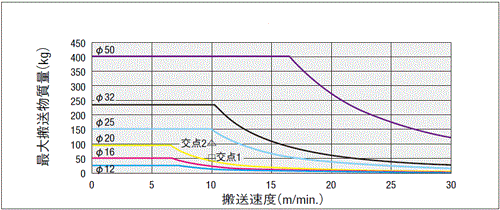

① 下記「許容ストッパ能力表」で、搬送物質量と搬送速度の交点を求めます。
例)搬送物質量50kg,搬送速度10m/minの時交点1です。
② グラフ中で交点を上回っているシリンダ内径を選定してください。
例)交点1の場合、φ20以上のシリンダで搬送物をストップさせることが出来ます。
但し、下記「許容ストッパ能力表」は、φ12~φ25はストローク30mm、φ32~φ50はストロー
ク25mmの時の能力表です。上記ストローク以上で使用する場合は、換算が必要になります。
換算式:換算最大搬送物質量=許容ストッパ能力表の最大搬送質量×換算係数(K) /L
L:シリンダボディ上面からシリンダ上昇時のリンクバー上部までの距離
=換算係数(K)+使用ストローク(mm)-許容ストッパ能力表のストローク(mm)
例)φ32-100mm、搬送速度10m/minの時、
換算最大搬送物質量=230(kg)×44/(44+100(mm)-25(mm))=85(kg)
85(kg)までの搬送物をストップさせることが出来ます。
●ストッパとして使用する場合(ストッパプレート有り)
図1① 下記許容ストッパ能力表のストローク以上で使用する場合は、換算が必要です。
換算式:換算最大搬送物質量=許容ストッパ能力表の最大搬送質量×換算係数(K) /L
L:シリンダボディ上面からシリンダ上昇時のストッパプレート先端までの距離
=リンクバーからのプレートの出寸法(mm)+換算係数(K)+使用ストローク(mm)
-許容ストッパ能力表のストローク(mm)
例)φ32-100mm、搬送速度10m/min、リンクバーからプレートの出寸法30(mm)の時
最大搬送物質量=230(kg)×44/(30+44+100(mm)-25(mm))=68(kg)
68(kg)までの搬送物をストップさせることが出来ます。
* リニアブッシュ軸受タイプガイド付シリンダ(MGCLB・MGCLBN)
はストッパとして使用出来ません。
許容ストッパ能力表 MGCLF(Φ12,16,20,25)―(St30),(Φ32,50)―(St25)の場合| チューブ内径(mm) | φ12 | φ16 | φ20 | φ25 | φ32 | φ50 |
| k | 40 | 42 | 42 | 42 | 44 | 53 |
● ストッパとして使用する場合(耐横荷重値の検証)
ストッパとしてシリンダを使用する場合には、搬送物がシリンダで停止している状態から、
シリンダを下降することが可能かどうかを確認する必要があります。
<横荷重の計算方法>
(計算条件例)
・供給空気圧力:0.4MPa ・ワーク質量:50kg ・重力加速度:9.8m/sec2
・コンベアの摩擦係数:μ=0.2
①「横荷重(N)」を求めます。
横荷重(N)=ワーク質量(kg)×重力加速度(9.8m/sec2)×コンベア摩擦係数(μ)
例)横荷重(N)=50(kg)×9.8(m/sec2)×0.2=98(N)

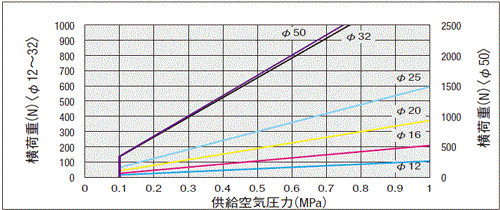

②下記「常用横荷重」グラフで「供給空気圧力(MPa)」と「横荷重(N)」の交点を求め、
その交点を上回っているチューブ内径が使用可能です。
例)横荷重98(N)と供給空気圧力0.4(MPa)の「交点」より
使用可能チューブ内径はφ20・25・32・50となります。
常用横荷重:MGCLF①持ち上げるワークの全質量(kg)を求めます。
②ワークの重心がシリンダ中心にある時は、ワーク質量(kg)が理論推力(N)の約60%以下
の値になるチューブ内径を選定ください。
③ワーク重心がシリンダ中心から偏心している場合(図2)は、「許容偏心荷重」グラフより
偏心距離(mm)と許容偏心荷重(N)の交点を求め、上回るチューブ内径の機種が
使用可能です。但し、グラフ上限値は供給圧力0.5MPa使用時の理論出力の約60%
です。供給圧力を変化させると、グラフ上限値も変化します。
0.5MPa以外の供給圧力で使用の場合、理論出力の60%以内の負荷率でご使用
ください。
図2 図3④ワーク偏心方向が図3でご使用になる場合の能力は50%です。
ワーク質量を2倍にして選定してください。

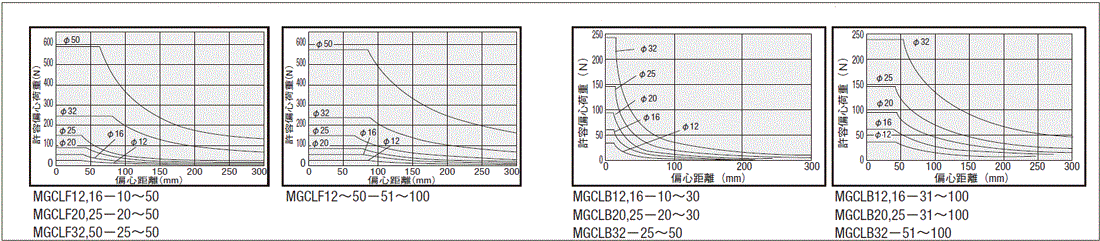

●許容偏心荷重 MGCLF(すべり軸受) ●許容偏心荷重 MGCLB(リニアブッシュ軸受)
(N・m)
| チューブ内径 (mm) | 軸受形式 | ストローク(mm) | |||||||
| 10 | 20 | 25 | 30 | 40 | 50 | 75 | 100 | ||
| φ12 | すべり軸受 | 0.50 | 0.40 | - | 0.33 | 0.28 | 0.25 | 0.77 | 0.65 |
| リニアブッシュ | 0.41 | 0.31 | - | 0.25 | 0.69 | 0.59 | 0.40 | 0.32 | |
| φ16 | すべり軸受 | 0.91 | 0.75 | - | 0.64 | 0.56 | 0.49 | 1.25 | 1.06 |
| リニアブッシュ | 0.76 | 0.60 | - | 0.49 | 1.14 | 1.02 | 0.79 | 0.65 | |
| φ20 | すべり軸受 | - | 1.43 | - | 1.23 | 1.08 | 0.96 | 1.51 | 1.27 |
| リニアブッシュ | - | 1.12 | - | 0.93 | 2.12 | 1.90 | 1.50 | 1.24 | |
| φ25 | すべり軸受 | - | 2.26 | - | 1.94 | 1.71 | 1.52 | 2.38 | 2.00 |
| リニアブッシュ | - | 1.98 | - | 1.65 | 3.75 | 3.37 | 2.68 | 2.22 | |
| φ32 | すべり軸受 | - | - | 6.71 | - | - | 5.24 | 4.30 | 3.64 |
| リニアブッシュ | - | - | 3.61 | - | - | 2.55 | 6.48 | 5.41 | |
| φ50 | すべり軸受 | - | - | 13.0 | - | - | 10.8 | - | 10.6 |
| チューブ径 (mm) | 作動 方向 | 使用圧力(MPa) | |||||||||
| 0.1 | 0.2 | 0.3 | 0.4 | 0.5 | 0.6 | 0.7 | 0.8 | 0.9 | 1 | ||
| φ12 | 押し側 | 11 | 23 | 34 | 45 | 57 | 68 | 79 | 90 | 102 | 113 |
| 引き側 | 8 | 17 | 25 | 34 | 42 | 51 | 59 | 68 | 76 | 85 | |
| φ16 | 押し側 | 20 | 40 | 60 | 80 | 101 | 121 | 141 | 161 | 181 | 201 |
| 引き側 | 15 | 30 | 45 | 60 | 75 | 90 | 106 | 121 | 136 | 151 | |
| φ20 | 押し側 | 31 | 63 | 94 | 126 | 157 | 188 | 220 | 251 | 283 | 314 |
| 引き側 | 24 | 47 | 71 | 94 | 118 | 141 | 165 | 188 | 212 | 236 | |
| φ25 | 押し側 | 49 | 98 | 147 | 196 | 245 | 295 | 344 | 393 | 442 | 491 |
| 引き側 | 38 | 76 | 113 | 151 | 189 | 227 | 264 | 302 | 340 | 378 | |
| φ32 | 押し側 | 80 | 161 | 241 | 322 | 402 | 483 | 563 | 643 | 724 | 804 |
| 引き側 | 60 | 121 | 181 | 241 | 302 | 362 | 422 | 483 | 543 | 603 | |
| φ50 | 押し側 | 196 | 393 | 589 | 785 | 982 | 1178 | 1374 | 1571 | 1767 | 1963 |
| 引き側 | 165 | 330 | 495 | 660 | 825 | 990 | 1155 | 1319 | 1484 | 1649 | |
■不回転精度
ガイドロッドと軸受のクリアランスによるガタをピストンロッドを中心とした振れ角度で表した数値。

| チューブ内径 (mm) | 先端リンクバーの不回転精度 | |
| すべり軸受 | リニアブッシュ軸受 | |
| φ12 | ±0.12° | ±0.06° |
| φ16 | ±0.10° | ±0.06° |
| φ20 | ±0.09° | ±0.05° |
| φ25 | ±0.08° | ±0.05° |
| φ32 | ±0.06° | ±0.04° |
| φ50 | ±0.05° | - |
■許容横荷重

(N)
| 型式 | チューブ径 (mm) | ストローク(mm) | |||||||
| 10 | 20 | 25 | 30 | 40 | 50 | 75 | 100 | ||
| MGCLF (すべり軸受) | φ12 | 24 | 19 | - | 16 | 14 | 12 | 37 | 31 |
| φ16 | 40 | 33 | - | 28 | 24 | 21 | 55 | 46 | |
| φ20 | - | 52 | - | 45 | 39 | 35 | 55 | 46 | |
| φ25 | - | 69 | - | 60 | 52 | 47 | 73 | 62 | |
| φ32 | - | - | 166 | - | - | 131 | 107 | 91 | |
| φ50 | - | - | 296 | - | - | 245 | - | 241 | |
| MGCLB (リニアブッシュ軸受) | φ12 | 20 | 15 | - | 12 | 33 | 29 | 19 | 16 |
| φ16 | 33 | 26 | - | 21 | 50 | 44 | 34 | 28 | |
| φ20 | - | 41 | - | 34 | 77 | 69 | 54 | 45 | |
| φ25 | - | 61 | - | 51 | 115 | 104 | 82 | 68 | |
| φ32 | - | - | 90 | - | - | 34 | 162 | 135 | |
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
16,360円 ( 17,996円 ) | 在庫品1日目当日出荷可能 |
16,880円 ( 18,568円 ) | 在庫品1日目当日出荷可能 |
17,420円 ( 19,162円 ) | 在庫品1日目当日出荷可能 |
17,950円 ( 19,745円 ) | 在庫品1日目当日出荷可能 |
18,490円 ( 20,339円 ) | 在庫品1日目当日出荷可能 |
19,820円 ( 21,802円 ) | 在庫品1日目当日出荷可能 |
21,160円 ( 23,276円 ) | 在庫品1日目当日出荷可能 |
17,590円 ( 19,349円 ) | 在庫品1日目当日出荷可能 |
- ( - ) | 在庫品1日目当日出荷可能 |
18,660円 ( 20,526円 ) | 在庫品1日目当日出荷可能 |
19,200円 ( 21,120円 ) | 在庫品1日目当日出荷可能 |
19,750円 ( 21,725円 ) | 在庫品1日目当日出荷可能 |
21,080円 ( 23,188円 ) | 在庫品1日目当日出荷可能 |
22,420円 ( 24,662円 ) | 在庫品1日目当日出荷可能 |
20,910円 ( 23,001円 ) | 在庫品1日目当日出荷可能 |
21,430円 ( 23,573円 ) | 在庫品1日目当日出荷可能 |
21,980円 ( 24,178円 ) | 在庫品1日目当日出荷可能 |
22,500円 ( 24,750円 ) | 在庫品1日目当日出荷可能 |
23,840円 ( 26,224円 ) | 在庫品1日目当日出荷可能 |
25,190円 ( 27,709円 ) | 在庫品1日目当日出荷可能 |
23,080円 ( 25,388円 ) | 在庫品1日目当日出荷可能 |
23,620円 ( 25,982円 ) | 在庫品1日目当日出荷可能 |
24,170円 ( 26,587円 ) | 在庫品1日目当日出荷可能 |
24,700円 ( 27,170円 ) | 在庫品1日目当日出荷可能 |
26,040円 ( 28,644円 ) | 在庫品1日目当日出荷可能 |
27,370円 ( 30,107円 ) | 在庫品1日目当日出荷可能 |
29,430円 ( 32,373円 ) | 在庫品1日目当日出荷可能 |
32,960円 ( 36,256円 ) | 在庫品1日目当日出荷可能 |
36,480円 ( 40,128円 ) | 在庫品1日目当日出荷可能 |
40,020円 ( 44,022円 ) | 在庫品1日目当日出荷可能 |
- ( - ) | 19日目 |
- ( - ) | 19日目 |
- ( - ) | 19日目 |
- ( - ) | 19日目 |
- ( - ) | 19日目 |
12,230円 ( 13,453円 ) | 在庫品1日目当日出荷可能 |
12,500円 ( 13,750円 ) | 在庫品1日目当日出荷可能 |
12,790円 ( 14,069円 ) | 在庫品1日目当日出荷可能 |
13,040円 ( 14,344円 ) | 在庫品1日目当日出荷可能 |
13,310円 ( 14,641円 ) | 在庫品1日目当日出荷可能 |
13,980円 ( 15,378円 ) | 在庫品1日目当日出荷可能 |
14,650円 ( 16,115円 ) | 在庫品1日目当日出荷可能 |
13,480円 ( 14,828円 ) | 在庫品1日目当日出荷可能 |
13,750円 ( 15,125円 ) | 在庫品1日目当日出荷可能 |
14,030円 ( 15,433円 ) | 在庫品1日目当日出荷可能 |
14,300円 ( 15,730円 ) | 在庫品1日目当日出荷可能 |
14,570円 ( 16,027円 ) | 在庫品1日目当日出荷可能 |
15,230円 ( 16,753円 ) | 在庫品1日目当日出荷可能 |
15,910円 ( 17,501円 ) | 在庫品1日目当日出荷可能 |
16,480円 ( 18,128円 ) | 在庫品1日目当日出荷可能 |
16,750円 ( 18,425円 ) | 在庫品1日目当日出荷可能 |
17,020円 ( 18,722円 ) | 在庫品1日目当日出荷可能 |
17,290円 ( 19,019円 ) | 在庫品1日目当日出荷可能 |
17,950円 ( 19,745円 ) | 在庫品1日目当日出荷可能 |
18,620円 ( 20,482円 ) | 在庫品1日目当日出荷可能 |
18,710円 ( 20,581円 ) | 在庫品1日目当日出荷可能 |
18,990円 ( 20,889円 ) | 在庫品1日目当日出荷可能 |
19,250円 ( 21,175円 ) | 在庫品1日目当日出荷可能 |
19,520円 ( 21,472円 ) | 在庫品1日目当日出荷可能 |
20,180円 ( 22,198円 ) | 在庫品1日目当日出荷可能 |
両端にガイドがついた使いやすいシリンダです。ガイドロッドの軸受は、すべり軸受とリニアブッシュ軸受の2種類を用意しております。
| 型式 | ¥基準単価 (本体基準単価) | ||||||||
| Type | チューブ内径 (mm) | Stストローク (mm) | |||||||
| 10 | 20 | 25 | 30 | 40 | 50 | 75 | 100 | ||
| MGCLFN | 12 | 11,510 | 11,760 | - | 12,010 | 12,260 | 12,520 | 13,150 | 13,780 |
| 16 | 12,680 | 12,940 | - | 13,190 | 13,440 | 13,690 | 14,320 | 14,950 | |
| 20 | - | 15,500 | - | 15,750 | 16,000 | 16,250 | 16,880 | 17,510 | |
| 25 | - | 17,600 | - | 17,850 | 18,100 | 18,350 | 18,980 | 19,610 | |
| 32 | - | - | 24,190 | - | - | 26,080 | 27,970 | 29,860 | |
| MGCLBN | 12 | 15,370 | 15,880 | - | 16,380 | 16,880 | 17,390 | 18,650 | 19,910 |
| 16 | 16,550 | 17,050 | - | 17,560 | 18,060 | 18,560 | 19,820 | 21,080 | |
| 20 | - | 19,660 | - | 20,160 | 20,660 | 21,170 | 22,430 | 23,690 | |
| 25 | - | 21,710 | - | 22,220 | 22,720 | 23,230 | 24,490 | 25,750 | |
| 32 | - | - | 27,680 | - | - | 31,000 | 34,310 | 37,630 | |
| ¥スペーサ基準単価 (+本体) | ||||||
| スペーサ付中間ストローク (mm) | ||||||
| 11〜19 | 26〜49 | 21〜29 | 31〜39 | 41〜49 | 51〜74 | 76〜99 |
| 1,260 | - | 1,260 | 1,260 | 1,260 | 1,260 | 1,260 |
| 1,510 | - | 1,510 | 1,510 | 1,510 | 1,510 | 1,510 |
| - | - | 1,680 | 1,680 | 1,680 | 1,680 | 1,680 |
| - | - | 1,930 | 1,930 | 1,930 | 1,930 | 1,930 |
| - | 2,100 | - | - | - | 2,100 | 2,100 |
| 1,260 | - | 1,260 | 1,260 | 1,260 | 1,260 | 1,260 |
| 1,510 | - | 1,510 | 1,510 | 1,510 | 1,510 | 1,510 |
| - | - | 1,680 | 1,680 | 1,680 | 1,680 | 1,680 |
| - | - | 1,930 | 1,930 | 1,930 | 1,930 | 1,930 |
| - | 2,100 | - | - | - | 2,100 | 2,100 |
| 数量区分 | 標準対応 | 個別対応 | |
| 小口 | 大口 | ||
| 数 量 | 1〜4 | 5〜10 | 11~ |
| 値引率 | 基準単価 | 5% | お見積り |
通常価格、通常出荷日が表示と異なる場合がございます
通常価格、通常出荷日が表示と異なる場合がございます

SMC
【在庫品多数】薄形シリンダ 標準形 複動・片ロッド CQ2シリーズ
4.5通常価格(税別):2,420円~

SMC
ガイド付薄形シリンダ MGPシリーズ
4.6通常価格(税別):13,126円~

ミスミ
ガイド付シリンダ
4.2通常価格(税別):12,230円~

SMC
薄形シリンダ コンパクトタイプ 標準形 複動 片ロッド CQSシリーズ
4.9通常価格(税別):2,420円~

SMC
デュアルロッドシリンダ 基本タイプ CXSシリーズ
4.7通常価格(税別):8,719円~

ミスミ
薄型シリンダ
4.2通常価格(税別):3,110円~

SMC
エアシリンダ標準形:複動・片ロッド/CJ2シリーズ
5通常価格(税別):1,923円~

SMC
ピンシリンダ 単動・押出し形 CJPシリーズ
4通常価格(税別):1,680円~

SMC
薄形シリンダ ガイドロッド形 CQMシリーズ
5通常価格(税別):5,364円~
