ミスミ

リンク　－汎用タイプ－

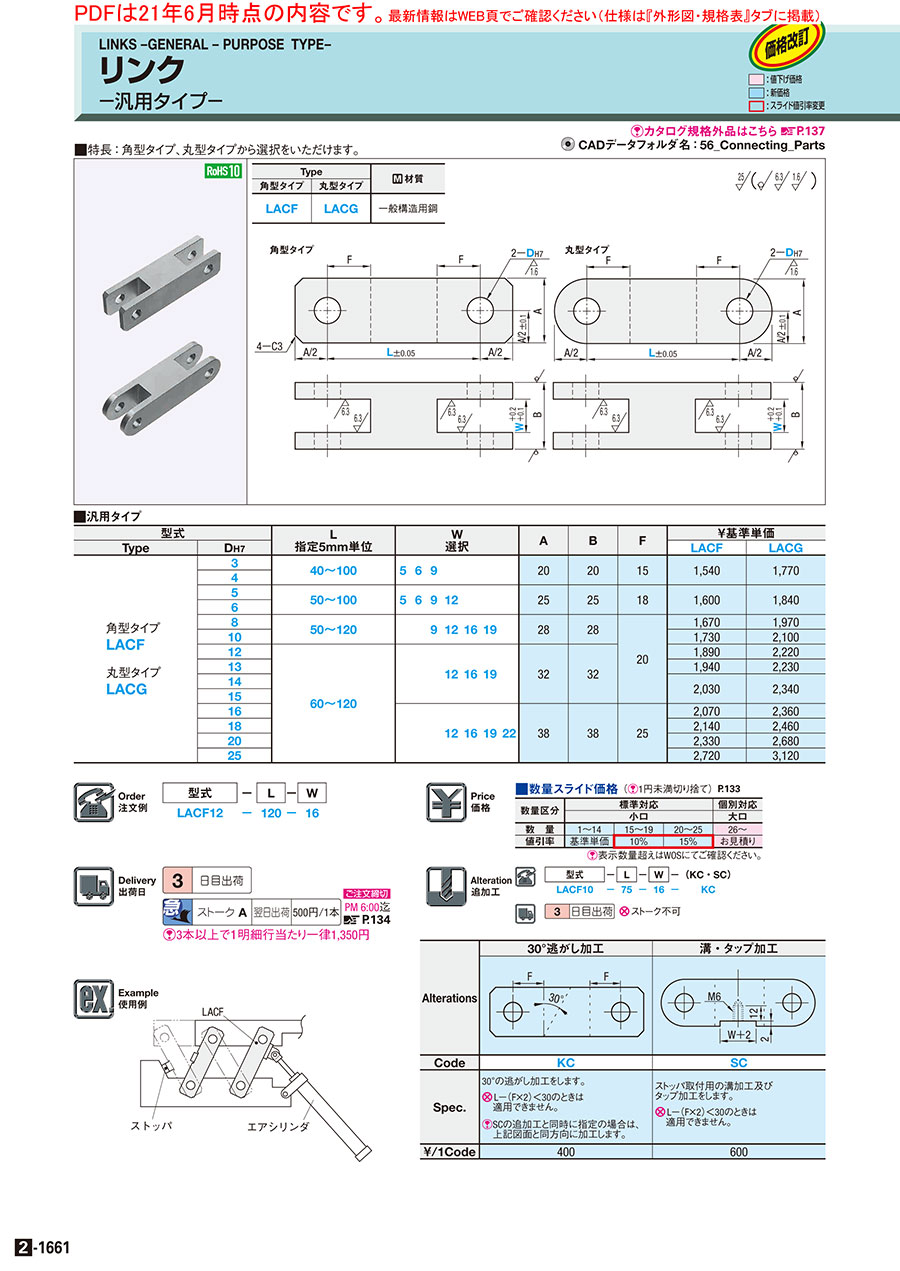

カタログ |P.2-1661

規格変更

平均満足度5.0

この商品のレビューをみる（1件）

通常単価(税別): -

税込単価: -

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

リンク　－スタンダードタイプ－　Ｄ２寸フリ－

4.4

通常価格(税別)： 1,130円 (税込価格：1,243円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

リンク　－ベアリンク内蔵タイプ－

4.5

通常出荷日：3 日目

角タイプ、丸タイプの汎用リンクを３日目出荷・Ａストークにてご用意しました。

詳細情報を確認する

環境対応
RoHS対応（10物質）
特性・用途
該当なし
穴数
2つ
材質
一般構造用鋼
表面処理
なし
材質証明書
対象
材質証明書：材質
一般構造用鋼

ご注意

当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

未確定：候補が28型番あります。

外形図・規格表
型番リスト
詳細情報
カタログ

外形図・規格表

角型タイプ

丸型タイプ

[ ! ]指示無き寸法公差はJISB0405m 級に準じる。ただし、面取り公差、B寸法は除く。

Type		材質
角型タイプ	丸型タイプ	材質
LACF	LACG	一般構造用鋼

規格表

型式	−	L	−	W
LACF12	−	120	−	16

■汎用タイプ
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

型式		L 指定5mm単位	W 選択							A	B	F	￥基準単価
Type	D_H7												LACF	LACG
角型タイプ LACF 丸型タイプ LACG	3	40〜100	5	6	9					20	20	15	1,620	1,860
	4
	5	50〜100	5	6	9	12				25	25	18	1,680	1,930
	6
	8	50〜120			9	12	16	19		28	28	20	1,750	2,070
	10												1,820	2,210
	12	60〜120				12	16	19		32	32		1,980	2,330
	13												2,040	2,340
	14												2,130	2,460
	15
	16					12	16	19	22	38	38	25	2,170	2,480
	18												2,250	2,580
	20												2,450	2,810
	25												2,860	3,280

追加工

■出荷日	3	日目出荷		[ NG ]ストーク不可

追加工コード	追加工内容		適用条件	指定例	￥/1Code
KC	30°逃がし加工	30°の逃がし加工をします。	[ NG ]L-(Fx2)＜30のときは適用できません。 [ ! ]SC追加工と同時に指定の場合は左記図面と同方向に　　加工します。	LACF10−75−16−KC	400
SC	溝・タップ加工	ストッパ取付用の溝加工およびタップ加工をします。	[ NG ]L-(Fx2)＜30のときは適用できません。	LACF10−75−16−SC	600

型番リスト

表示件数

型番

形状

リンク穴直径

(φ)

(mm)

RoHS?

最小発注数量

汎用タイプ（角型）	3	40 ～ 100	5 ～ 9	10	1個
汎用タイプ（角型）	4	40 ～ 100	5 ～ 9	10	1個
汎用タイプ（角型）	5	50 ～ 100	5 ～ 12	10	1個
汎用タイプ（角型）	6	50 ～ 100	5 ～ 12	10	1個
汎用タイプ（角型）	8	50 ～ 120	9 ～ 19	10	1個
汎用タイプ（角型）	10	50 ～ 120	9 ～ 19	10	1個
汎用タイプ（角型）	12	60 ～ 120	12 ～ 19	10	1個
汎用タイプ（角型）	13	60 ～ 120	12 ～ 19	10	1個
汎用タイプ（角型）	14	60 ～ 120	12 ～ 19	10	1個
汎用タイプ（角型）	15	60 ～ 120	12 ～ 19	10	1個
汎用タイプ（角型）	16	60 ～ 120	12 ～ 22	10	1個
汎用タイプ（角型）	18	60 ～ 120	12 ～ 22	10	1個
汎用タイプ（角型）	20	60 ～ 120	12 ～ 22	10	1個
汎用タイプ（角型）	25	60 ～ 120	12 ～ 22	10	1個
汎用タイプ（丸型）	3	40 ～ 100	5 ～ 9	10	1個
汎用タイプ（丸型）	4	40 ～ 100	5 ～ 9	10	1個
汎用タイプ（丸型）	5	50 ～ 100	5 ～ 12	10	1個
汎用タイプ（丸型）	6	50 ～ 100	5 ～ 12	10	1個
汎用タイプ（丸型）	8	50 ～ 120	9 ～ 19	10	1個
汎用タイプ（丸型）	10	50 ～ 120	9 ～ 19	10	1個
汎用タイプ（丸型）	12	60 ～ 120	12 ～ 19	10	1個
汎用タイプ（丸型）	13	60 ～ 120	12 ～ 19	10	1個
汎用タイプ（丸型）	14	60 ～ 120	12 ～ 19	10	1個
汎用タイプ（丸型）	15	60 ～ 120	12 ～ 19	10	1個
汎用タイプ（丸型）	16	60 ～ 120	12 ～ 22	10	1個
汎用タイプ（丸型）	18	60 ～ 120	12 ～ 22	10	1個
汎用タイプ（丸型）	20	60 ～ 120	12 ～ 22	10	1個
汎用タイプ（丸型）	25	60 ～ 120	12 ～ 22	10	1個

通常単価(税別) (税込単価)	通常出荷日

- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目

基本情報

角タイプ、丸タイプの汎用リンクを３日目出荷・Ａストークにてご用意しました。

ご注意

当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

納期・価格

価格表

■数量スライド価格（1円未満切り捨て）こちら

数量区分	標準対応			個別対応
数量区分	小口			大口
数　量	1〜14	15〜19	20〜25	26～
値引率	基準単価	10％	15％	お見積り

表示数量超えはWOSにてご確認ください。

納期

出荷日については、こちらをご覧ください。

概要・仕様

使用例

カタログ

カタログ (見開き版)

現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。

商品担当おすすめ

ミスミ
リンク　－スタンダードタイプ－　Ｄ２寸フリ－
2穴タイプの標準仕様です。
ミスミ
クランプリンク　－ロッドエンドベアリング用スタンダードタイプ－
3種類の材質より選択が可能です。
ミスミ
リンク　－ベアリンク内蔵タイプ－
回転運動を支援するベアリングを圧入したリンクです。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
