リンク　－ベントタイプ－

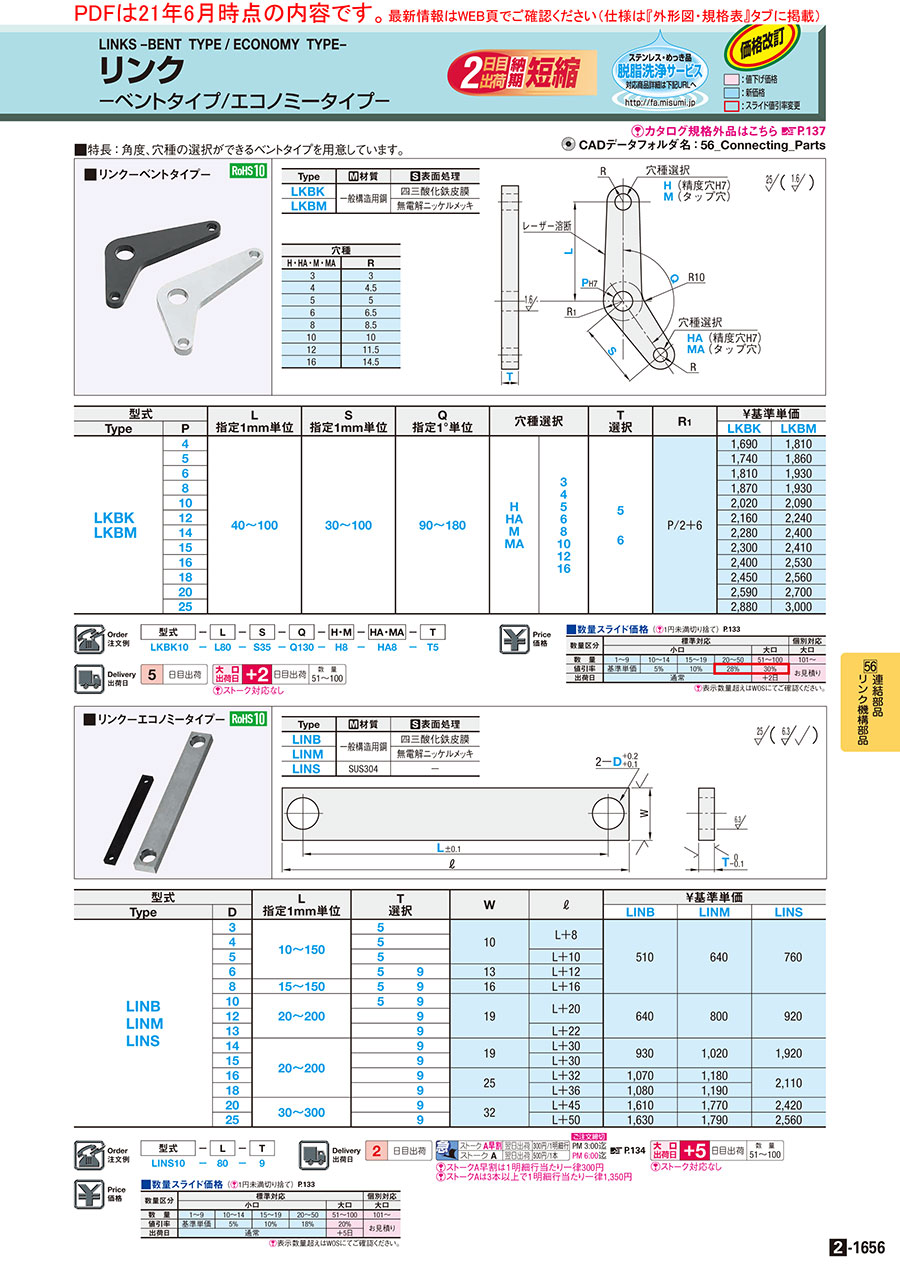

カタログ |P.2-1656

規格変更

平均満足度4.0

この商品のレビューをみる（1件）

通常単価(税別): -

税込単価: -

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

リンク　－スタンダードタイプ－　Ｄ２寸フリ－

4.4

通常価格(税別)： 1,130円 (税込価格：1,243円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

リンク　－無給油ブッシュ圧入タイプ－

通常出荷日：3 日目

ベントタイプのリンクです。【材質・表面処理】一般構造用鋼・四三酸化鉄皮膜、一般...

詳細情報を確認する

環境対応
RoHS対応（10物質）
特性・用途
該当なし
形状
ベントタイプ
穴数
3つ
材質
一般構造用鋼
材質証明書
対象
材質証明書：材質
一般構造用鋼

ご注意

当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

未確定：候補が96型番あります。

外形図・規格表
型番リスト
詳細情報
カタログ

外形図・規格表

[ ! ]指示無き寸法公差はJISB0405m級に準じる。ただし、T寸法は除く。

Type	材質	表面処理
LKBK	一般構造用鋼	四三酸化鉄皮膜
LKBM	一般構造用鋼	無電解ニッケルメッキ

規格表

型式

−

H・M

−

HA・MA

−

LKBK10

−

L80

−

S35

−

Q130

−

HA8

−

穴種
H・HA・M・MA	R
3	3
4	4.5
5	5
6	6.5
8	8.5
10	10
12	11.5
16	14.5

・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

型式		L 指定1mm単位	S 指定1mm単位	Q 指定1°単位	穴種選択		T 選択	R₁	￥基準単価
Type	P	L 指定1mm単位	S 指定1mm単位	Q 指定1°単位	穴種選択		T 選択	R₁	LKBK	LKBM
LKBK LKBM	4	40〜100	30〜100	90〜180	H HA M MA	3 4 5 6 8 10 12 16	5 6	P/2＋6	1,770	1,900
	5								1,830	1,950
	6								1,900	2,030
	8								1,960	2,030
	10								2,120	2,190
	12								2,270	2,350
	14								2,390	2,520
	15								2,420	2,530
	16								2,520	2,660
	18								2,570	2,690
	20								2,720	2,840
	25								3,020	3,150

型番リスト

表示件数

型番

LKBK4-L[40-100/1]-S[30-100/1]-Q[90-180/1]-H[3,4,5,6,8,10,12,16]-HA[3,4,5,6,8,10,12,16]-T[5,6]

LKBK4-L[40-100/1]-S[30-100/1]-Q[90-180/1]-H[3,4,5,6,8,10,12,16]-MA[3,4,5,6,8,10,12,16]-T[5,6]

LKBK4-L[40-100/1]-S[30-100/1]-Q[90-180/1]-M[3,4,5,6,8,10,12,16]-HA[3,4,5,6,8,10,12,16]-T[5,6]

LKBK4-L[40-100/1]-S[30-100/1]-Q[90-180/1]-M[3,4,5,6,8,10,12,16]-MA[3,4,5,6,8,10,12,16]-T[5,6]

LKBK5-L[40-100/1]-S[30-100/1]-Q[90-180/1]-H[3,4,5,6,8,10,12,16]-HA[3,4,5,6,8,10,12,16]-T[5,6]

LKBK5-L[40-100/1]-S[30-100/1]-Q[90-180/1]-H[3,4,5,6,8,10,12,16]-MA[3,4,5,6,8,10,12,16]-T[5,6]

LKBK5-L[40-100/1]-S[30-100/1]-Q[90-180/1]-M[3,4,5,6,8,10,12,16]-HA[3,4,5,6,8,10,12,16]-T[5,6]

LKBK5-L[40-100/1]-S[30-100/1]-Q[90-180/1]-M[3,4,5,6,8,10,12,16]-MA[3,4,5,6,8,10,12,16]-T[5,6]

LKBK6-L[40-100/1]-S[30-100/1]-Q[90-180/1]-H[3,4,5,6,8,10,12,16]-HA[3,4,5,6,8,10,12,16]-T[5,6]

LKBK6-L[40-100/1]-S[30-100/1]-Q[90-180/1]-H[3,4,5,6,8,10,12,16]-MA[3,4,5,6,8,10,12,16]-T[5,6]

LKBK6-L[40-100/1]-S[30-100/1]-Q[90-180/1]-M[3,4,5,6,8,10,12,16]-HA[3,4,5,6,8,10,12,16]-T[5,6]

LKBK6-L[40-100/1]-S[30-100/1]-Q[90-180/1]-M[3,4,5,6,8,10,12,16]-MA[3,4,5,6,8,10,12,16]-T[5,6]

LKBK8-L[40-100/1]-S[30-100/1]-Q[90-180/1]-H[3,4,5,6,8,10,12,16]-HA[3,4,5,6,8,10,12,16]-T[5,6]

LKBK8-L[40-100/1]-S[30-100/1]-Q[90-180/1]-H[3,4,5,6,8,10,12,16]-MA[3,4,5,6,8,10,12,16]-T[5,6]

LKBK8-L[40-100/1]-S[30-100/1]-Q[90-180/1]-M[3,4,5,6,8,10,12,16]-HA[3,4,5,6,8,10,12,16]-T[5,6]

LKBK8-L[40-100/1]-S[30-100/1]-Q[90-180/1]-M[3,4,5,6,8,10,12,16]-MA[3,4,5,6,8,10,12,16]-T[5,6]

LKBK10-L[40-100/1]-S[30-100/1]-Q[90-180/1]-H[3,4,5,6,8,10,12,16]-HA[3,4,5,6,8,10,12,16]-T[5,6]

LKBK10-L[40-100/1]-S[30-100/1]-Q[90-180/1]-H[3,4,5,6,8,10,12,16]-MA[3,4,5,6,8,10,12,16]-T[5,6]

LKBK10-L[40-100/1]-S[30-100/1]-Q[90-180/1]-M[3,4,5,6,8,10,12,16]-HA[3,4,5,6,8,10,12,16]-T[5,6]

LKBK10-L[40-100/1]-S[30-100/1]-Q[90-180/1]-M[3,4,5,6,8,10,12,16]-MA[3,4,5,6,8,10,12,16]-T[5,6]

LKBK12-L[40-100/1]-S[30-100/1]-Q[90-180/1]-H[3,4,5,6,8,10,12,16]-HA[3,4,5,6,8,10,12,16]-T[5,6]

LKBK12-L[40-100/1]-S[30-100/1]-Q[90-180/1]-H[3,4,5,6,8,10,12,16]-MA[3,4,5,6,8,10,12,16]-T[5,6]

LKBK12-L[40-100/1]-S[30-100/1]-Q[90-180/1]-M[3,4,5,6,8,10,12,16]-HA[3,4,5,6,8,10,12,16]-T[5,6]

LKBK12-L[40-100/1]-S[30-100/1]-Q[90-180/1]-M[3,4,5,6,8,10,12,16]-MA[3,4,5,6,8,10,12,16]-T[5,6]

LKBK14-L[40-100/1]-S[30-100/1]-Q[90-180/1]-H[3,4,5,6,8,10,12,16]-HA[3,4,5,6,8,10,12,16]-T[5,6]

LKBK14-L[40-100/1]-S[30-100/1]-Q[90-180/1]-H[3,4,5,6,8,10,12,16]-MA[3,4,5,6,8,10,12,16]-T[5,6]

LKBK14-L[40-100/1]-S[30-100/1]-Q[90-180/1]-M[3,4,5,6,8,10,12,16]-HA[3,4,5,6,8,10,12,16]-T[5,6]

LKBK14-L[40-100/1]-S[30-100/1]-Q[90-180/1]-M[3,4,5,6,8,10,12,16]-MA[3,4,5,6,8,10,12,16]-T[5,6]

LKBK15-L[40-100/1]-S[30-100/1]-Q[90-180/1]-H[3,4,5,6,8,10,12,16]-HA[3,4,5,6,8,10,12,16]-T[5,6]

LKBK15-L[40-100/1]-S[30-100/1]-Q[90-180/1]-H[3,4,5,6,8,10,12,16]-MA[3,4,5,6,8,10,12,16]-T[5,6]

LKBK15-L[40-100/1]-S[30-100/1]-Q[90-180/1]-M[3,4,5,6,8,10,12,16]-HA[3,4,5,6,8,10,12,16]-T[5,6]

LKBK15-L[40-100/1]-S[30-100/1]-Q[90-180/1]-M[3,4,5,6,8,10,12,16]-MA[3,4,5,6,8,10,12,16]-T[5,6]

LKBK16-L[40-100/1]-S[30-100/1]-Q[90-180/1]-H[3,4,5,6,8,10,12,16]-HA[3,4,5,6,8,10,12,16]-T[5,6]

LKBK16-L[40-100/1]-S[30-100/1]-Q[90-180/1]-H[3,4,5,6,8,10,12,16]-MA[3,4,5,6,8,10,12,16]-T[5,6]

LKBK16-L[40-100/1]-S[30-100/1]-Q[90-180/1]-M[3,4,5,6,8,10,12,16]-HA[3,4,5,6,8,10,12,16]-T[5,6]

LKBK16-L[40-100/1]-S[30-100/1]-Q[90-180/1]-M[3,4,5,6,8,10,12,16]-MA[3,4,5,6,8,10,12,16]-T[5,6]

LKBK18-L[40-100/1]-S[30-100/1]-Q[90-180/1]-H[3,4,5,6,8,10,12,16]-HA[3,4,5,6,8,10,12,16]-T[5,6]

LKBK18-L[40-100/1]-S[30-100/1]-Q[90-180/1]-H[3,4,5,6,8,10,12,16]-MA[3,4,5,6,8,10,12,16]-T[5,6]

LKBK18-L[40-100/1]-S[30-100/1]-Q[90-180/1]-M[3,4,5,6,8,10,12,16]-HA[3,4,5,6,8,10,12,16]-T[5,6]

LKBK18-L[40-100/1]-S[30-100/1]-Q[90-180/1]-M[3,4,5,6,8,10,12,16]-MA[3,4,5,6,8,10,12,16]-T[5,6]

LKBK20-L[40-100/1]-S[30-100/1]-Q[90-180/1]-H[3,4,5,6,8,10,12,16]-HA[3,4,5,6,8,10,12,16]-T[5,6]

LKBK20-L[40-100/1]-S[30-100/1]-Q[90-180/1]-H[3,4,5,6,8,10,12,16]-MA[3,4,5,6,8,10,12,16]-T[5,6]

LKBK20-L[40-100/1]-S[30-100/1]-Q[90-180/1]-M[3,4,5,6,8,10,12,16]-HA[3,4,5,6,8,10,12,16]-T[5,6]

LKBK20-L[40-100/1]-S[30-100/1]-Q[90-180/1]-M[3,4,5,6,8,10,12,16]-MA[3,4,5,6,8,10,12,16]-T[5,6]

LKBK25-L[40-100/1]-S[30-100/1]-Q[90-180/1]-H[3,4,5,6,8,10,12,16]-HA[3,4,5,6,8,10,12,16]-T[5,6]

LKBK25-L[40-100/1]-S[30-100/1]-Q[90-180/1]-H[3,4,5,6,8,10,12,16]-MA[3,4,5,6,8,10,12,16]-T[5,6]

LKBK25-L[40-100/1]-S[30-100/1]-Q[90-180/1]-M[3,4,5,6,8,10,12,16]-HA[3,4,5,6,8,10,12,16]-T[5,6]

LKBK25-L[40-100/1]-S[30-100/1]-Q[90-180/1]-M[3,4,5,6,8,10,12,16]-MA[3,4,5,6,8,10,12,16]-T[5,6]

LKBM4-L[40-100/1]-S[30-100/1]-Q[90-180/1]-H[3,4,5,6,8,10,12,16]-HA[3,4,5,6,8,10,12,16]-T[5,6]

LKBM4-L[40-100/1]-S[30-100/1]-Q[90-180/1]-H[3,4,5,6,8,10,12,16]-MA[3,4,5,6,8,10,12,16]-T[5,6]

LKBM4-L[40-100/1]-S[30-100/1]-Q[90-180/1]-M[3,4,5,6,8,10,12,16]-HA[3,4,5,6,8,10,12,16]-T[5,6]

LKBM4-L[40-100/1]-S[30-100/1]-Q[90-180/1]-M[3,4,5,6,8,10,12,16]-MA[3,4,5,6,8,10,12,16]-T[5,6]

LKBM5-L[40-100/1]-S[30-100/1]-Q[90-180/1]-H[3,4,5,6,8,10,12,16]-HA[3,4,5,6,8,10,12,16]-T[5,6]

LKBM5-L[40-100/1]-S[30-100/1]-Q[90-180/1]-H[3,4,5,6,8,10,12,16]-MA[3,4,5,6,8,10,12,16]-T[5,6]

LKBM5-L[40-100/1]-S[30-100/1]-Q[90-180/1]-M[3,4,5,6,8,10,12,16]-HA[3,4,5,6,8,10,12,16]-T[5,6]

LKBM5-L[40-100/1]-S[30-100/1]-Q[90-180/1]-M[3,4,5,6,8,10,12,16]-MA[3,4,5,6,8,10,12,16]-T[5,6]

LKBM6-L[40-100/1]-S[30-100/1]-Q[90-180/1]-H[3,4,5,6,8,10,12,16]-HA[3,4,5,6,8,10,12,16]-T[5,6]

LKBM6-L[40-100/1]-S[30-100/1]-Q[90-180/1]-H[3,4,5,6,8,10,12,16]-MA[3,4,5,6,8,10,12,16]-T[5,6]

LKBM6-L[40-100/1]-S[30-100/1]-Q[90-180/1]-M[3,4,5,6,8,10,12,16]-HA[3,4,5,6,8,10,12,16]-T[5,6]

LKBM6-L[40-100/1]-S[30-100/1]-Q[90-180/1]-M[3,4,5,6,8,10,12,16]-MA[3,4,5,6,8,10,12,16]-T[5,6]

表面処理

リンク穴直径

(φ)

穴種選択（タップ穴） [MA]

(mm)

穴種選択（タップ穴） [M]

(mm)

穴種選択（精度穴H7） [HA]

(mm)

穴種選択（精度穴H7） [H]

(mm)

(°)

(mm)

材質証明書：表面処理

RoHS?

最小発注数量

四三酸化鉄皮膜

3 ～ 16

40 ～ 100

90 ～ 180

30 ～ 100

5 ～ 6

四三酸化鉄皮膜

1個

四三酸化鉄皮膜

3 ～ 16

40 ～ 100

90 ～ 180

30 ～ 100

5 ～ 6

四三酸化鉄皮膜

1個

四三酸化鉄皮膜

3 ～ 16

40 ～ 100

90 ～ 180

30 ～ 100

5 ～ 6

四三酸化鉄皮膜

1個

四三酸化鉄皮膜

3 ～ 16

40 ～ 100

90 ～ 180

30 ～ 100

5 ～ 6

四三酸化鉄皮膜

1個

四三酸化鉄皮膜

3 ～ 16

40 ～ 100

90 ～ 180

30 ～ 100

5 ～ 6

四三酸化鉄皮膜

1個

四三酸化鉄皮膜

3 ～ 16

40 ～ 100

90 ～ 180

30 ～ 100

5 ～ 6

四三酸化鉄皮膜

1個

四三酸化鉄皮膜

3 ～ 16

40 ～ 100

90 ～ 180

30 ～ 100

5 ～ 6

四三酸化鉄皮膜

1個

四三酸化鉄皮膜

3 ～ 16

40 ～ 100

90 ～ 180

30 ～ 100

5 ～ 6

四三酸化鉄皮膜

1個

四三酸化鉄皮膜

3 ～ 16

40 ～ 100

90 ～ 180

30 ～ 100

5 ～ 6

四三酸化鉄皮膜

1個

四三酸化鉄皮膜

3 ～ 16

40 ～ 100

90 ～ 180

30 ～ 100

5 ～ 6

四三酸化鉄皮膜

1個

四三酸化鉄皮膜

3 ～ 16

40 ～ 100

90 ～ 180

30 ～ 100

5 ～ 6

四三酸化鉄皮膜

1個

四三酸化鉄皮膜

3 ～ 16

40 ～ 100

90 ～ 180

30 ～ 100

5 ～ 6

四三酸化鉄皮膜

1個

四三酸化鉄皮膜

3 ～ 16

40 ～ 100

90 ～ 180

30 ～ 100

5 ～ 6

四三酸化鉄皮膜

1個

四三酸化鉄皮膜

3 ～ 16

40 ～ 100

90 ～ 180

30 ～ 100

5 ～ 6

四三酸化鉄皮膜

1個

四三酸化鉄皮膜

3 ～ 16

40 ～ 100

90 ～ 180

30 ～ 100

5 ～ 6

四三酸化鉄皮膜

1個

四三酸化鉄皮膜

3 ～ 16

40 ～ 100

90 ～ 180

30 ～ 100

5 ～ 6

四三酸化鉄皮膜

1個

四三酸化鉄皮膜

3 ～ 16

40 ～ 100

90 ～ 180

30 ～ 100

5 ～ 6

四三酸化鉄皮膜

1個

四三酸化鉄皮膜

3 ～ 16

40 ～ 100

90 ～ 180

30 ～ 100

5 ～ 6

四三酸化鉄皮膜

1個

四三酸化鉄皮膜

3 ～ 16

40 ～ 100

90 ～ 180

30 ～ 100

5 ～ 6

四三酸化鉄皮膜

1個

四三酸化鉄皮膜

3 ～ 16

40 ～ 100

90 ～ 180

30 ～ 100

5 ～ 6

四三酸化鉄皮膜

1個

四三酸化鉄皮膜

3 ～ 16

40 ～ 100

90 ～ 180

30 ～ 100

5 ～ 6

四三酸化鉄皮膜

1個

四三酸化鉄皮膜

3 ～ 16

40 ～ 100

90 ～ 180

30 ～ 100

5 ～ 6

四三酸化鉄皮膜

1個

四三酸化鉄皮膜

3 ～ 16

40 ～ 100

90 ～ 180

30 ～ 100

5 ～ 6

四三酸化鉄皮膜

1個

四三酸化鉄皮膜

3 ～ 16

40 ～ 100

90 ～ 180

30 ～ 100

5 ～ 6

四三酸化鉄皮膜

1個

四三酸化鉄皮膜

3 ～ 16

40 ～ 100

90 ～ 180

30 ～ 100

5 ～ 6

四三酸化鉄皮膜

1個

四三酸化鉄皮膜

3 ～ 16

40 ～ 100

90 ～ 180

30 ～ 100

5 ～ 6

四三酸化鉄皮膜

1個

四三酸化鉄皮膜

3 ～ 16

40 ～ 100

90 ～ 180

30 ～ 100

5 ～ 6

四三酸化鉄皮膜

1個

四三酸化鉄皮膜

3 ～ 16

40 ～ 100

90 ～ 180

30 ～ 100

5 ～ 6

四三酸化鉄皮膜

1個

四三酸化鉄皮膜

3 ～ 16

40 ～ 100

90 ～ 180

30 ～ 100

5 ～ 6

四三酸化鉄皮膜

1個

四三酸化鉄皮膜

3 ～ 16

40 ～ 100

90 ～ 180

30 ～ 100

5 ～ 6

四三酸化鉄皮膜

1個

四三酸化鉄皮膜

3 ～ 16

40 ～ 100

90 ～ 180

30 ～ 100

5 ～ 6

四三酸化鉄皮膜

1個

四三酸化鉄皮膜

3 ～ 16

40 ～ 100

90 ～ 180

30 ～ 100

5 ～ 6

四三酸化鉄皮膜

1個

四三酸化鉄皮膜

3 ～ 16

40 ～ 100

90 ～ 180

30 ～ 100

5 ～ 6

四三酸化鉄皮膜

1個

四三酸化鉄皮膜

3 ～ 16

40 ～ 100

90 ～ 180

30 ～ 100

5 ～ 6

四三酸化鉄皮膜

1個

四三酸化鉄皮膜

3 ～ 16

40 ～ 100

90 ～ 180

30 ～ 100

5 ～ 6

四三酸化鉄皮膜

1個

四三酸化鉄皮膜

3 ～ 16

40 ～ 100

90 ～ 180

30 ～ 100

5 ～ 6

四三酸化鉄皮膜

1個

四三酸化鉄皮膜

3 ～ 16

40 ～ 100

90 ～ 180

30 ～ 100

5 ～ 6

四三酸化鉄皮膜

1個

四三酸化鉄皮膜

3 ～ 16

40 ～ 100

90 ～ 180

30 ～ 100

5 ～ 6

四三酸化鉄皮膜

1個

四三酸化鉄皮膜

3 ～ 16

40 ～ 100

90 ～ 180

30 ～ 100

5 ～ 6

四三酸化鉄皮膜

1個

四三酸化鉄皮膜

3 ～ 16

40 ～ 100

90 ～ 180

30 ～ 100

5 ～ 6

四三酸化鉄皮膜

1個

四三酸化鉄皮膜

3 ～ 16

40 ～ 100

90 ～ 180

30 ～ 100

5 ～ 6

四三酸化鉄皮膜

1個

四三酸化鉄皮膜

3 ～ 16

40 ～ 100

90 ～ 180

30 ～ 100

5 ～ 6

四三酸化鉄皮膜

1個

四三酸化鉄皮膜

3 ～ 16

40 ～ 100

90 ～ 180

30 ～ 100

5 ～ 6

四三酸化鉄皮膜

1個

四三酸化鉄皮膜

3 ～ 16

40 ～ 100

90 ～ 180

30 ～ 100

5 ～ 6

四三酸化鉄皮膜

1個

四三酸化鉄皮膜

3 ～ 16

40 ～ 100

90 ～ 180

30 ～ 100

5 ～ 6

四三酸化鉄皮膜

1個

四三酸化鉄皮膜

3 ～ 16

40 ～ 100

90 ～ 180

30 ～ 100

5 ～ 6

四三酸化鉄皮膜

1個

四三酸化鉄皮膜

3 ～ 16

40 ～ 100

90 ～ 180

30 ～ 100

5 ～ 6

四三酸化鉄皮膜

1個

四三酸化鉄皮膜

3 ～ 16

40 ～ 100

90 ～ 180

30 ～ 100

5 ～ 6

四三酸化鉄皮膜

1個

無電解ニッケルメッキ

3 ～ 16

40 ～ 100

90 ～ 180

30 ～ 100

5 ～ 6

無電解ニッケルメッキ

1個

無電解ニッケルメッキ

3 ～ 16

40 ～ 100

90 ～ 180

30 ～ 100

5 ～ 6

無電解ニッケルメッキ

1個

無電解ニッケルメッキ

3 ～ 16

40 ～ 100

90 ～ 180

30 ～ 100

5 ～ 6

無電解ニッケルメッキ

1個

無電解ニッケルメッキ

3 ～ 16

40 ～ 100

90 ～ 180

30 ～ 100

5 ～ 6

無電解ニッケルメッキ

1個

無電解ニッケルメッキ

3 ～ 16

40 ～ 100

90 ～ 180

30 ～ 100

5 ～ 6

無電解ニッケルメッキ

1個

無電解ニッケルメッキ

3 ～ 16

40 ～ 100

90 ～ 180

30 ～ 100

5 ～ 6

無電解ニッケルメッキ

1個

無電解ニッケルメッキ

3 ～ 16

40 ～ 100

90 ～ 180

30 ～ 100

5 ～ 6

無電解ニッケルメッキ

1個

無電解ニッケルメッキ

3 ～ 16

40 ～ 100

90 ～ 180

30 ～ 100

5 ～ 6

無電解ニッケルメッキ

1個

無電解ニッケルメッキ

3 ～ 16

40 ～ 100

90 ～ 180

30 ～ 100

5 ～ 6

無電解ニッケルメッキ

1個

無電解ニッケルメッキ

3 ～ 16

40 ～ 100

90 ～ 180

30 ～ 100

5 ～ 6

無電解ニッケルメッキ

1個

無電解ニッケルメッキ

3 ～ 16

40 ～ 100

90 ～ 180

30 ～ 100

5 ～ 6

無電解ニッケルメッキ

1個

無電解ニッケルメッキ

3 ～ 16

40 ～ 100

90 ～ 180

30 ～ 100

5 ～ 6

無電解ニッケルメッキ

1個

通常単価(税別) (税込単価)	通常出荷日	クリーン洗浄・梱包済みでお届けしますクリーン洗浄品とは

- ( - )	5日目	-
- ( - )	5日目	-
- ( - )	5日目	-
- ( - )	5日目	-
- ( - )	5日目	-
- ( - )	5日目	-
- ( - )	5日目	-
- ( - )	5日目	-
- ( - )	5日目	-
- ( - )	5日目	-
- ( - )	5日目	-
- ( - )	5日目	-
- ( - )	5日目	-
- ( - )	5日目	-
- ( - )	5日目	-
- ( - )	5日目	-
- ( - )	5日目	-
- ( - )	5日目	-
- ( - )	5日目	-
- ( - )	5日目	-
- ( - )	5日目	-
- ( - )	5日目	-
- ( - )	5日目	-
- ( - )	5日目	-
- ( - )	5日目	-
- ( - )	5日目	-
- ( - )	5日目	-
- ( - )	5日目	-
- ( - )	5日目	-
- ( - )	5日目	-
- ( - )	5日目	-
- ( - )	5日目	-
- ( - )	5日目	-
- ( - )	5日目	-
- ( - )	5日目	-
- ( - )	5日目	-
- ( - )	5日目	-
- ( - )	5日目	-
- ( - )	5日目	-
- ( - )	5日目	-
- ( - )	5日目	-
- ( - )	5日目	-
- ( - )	5日目	-
- ( - )	5日目	-
- ( - )	5日目	-
- ( - )	5日目	-
- ( - )	5日目	-
- ( - )	5日目	-
- ( - )	5日目	SL-LKBM4
- ( - )	5日目	SL-LKBM4
- ( - )	5日目	SL-LKBM4
- ( - )	5日目	SL-LKBM4
- ( - )	5日目	SL-LKBM5
- ( - )	5日目	SL-LKBM5
- ( - )	5日目	SL-LKBM5
- ( - )	5日目	SL-LKBM5
- ( - )	5日目	SL-LKBM6
- ( - )	5日目	SL-LKBM6
- ( - )	5日目	SL-LKBM6
- ( - )	5日目	SL-LKBM6

基本情報
納期・価格

基本情報

ベントタイプのリンクです。【材質・表面処理】一般構造用鋼・四三酸化鉄皮膜、一般構造用鋼・無電解ニッケルメッキ、からお選びいただけます。

ご注意

当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

納期・価格

価格表

■数量スライド価格（1円未満切り捨て）こちら

数量区分	標準対応					個別対応
数量区分	小口				大口	大口
数　量	1～9	10～14	15～19	20～50	51～100	101～
値引率	基準単価	5%	10%	28%	30%	お見積り
出荷日	通常				＋2日	お見積り

表示数量超えはWOSにてご確認ください。

納期

出荷日については、こちらをご覧ください。

カタログ

カタログ (見開き版)

現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。

商品担当おすすめ

ミスミ
リンク　－スタンダードタイプ－　Ｄ２寸フリ－
2穴タイプの標準仕様です。
ミスミ
クランプリンク　－ロッドエンドベアリング用スタンダードタイプ－
3種類の材質より選択が可能です。
ミスミ
リンク　－ベアリンク内蔵タイプ－
回転運動を支援するベアリングを圧入したリンクです。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

リンク　－ベントタイプ－のレビュー

4平均満足度：4.01件のレビュー

星5
0%
星4
100%
星3
0%
星2
0%
星1
0%

捺印装置のパット蓋開閉装置

満足度：4.02017/05/23

レーザー加工で加工費を下げてあり非常に安価。角度が自由に選べるのも良い。次も購入します。

0人が参考にしています。

1件全て見る

この商品を見た人は、こんな商品も見ています

	今見ている商品リンク　－ベントタイプ－	【クリーン洗浄品】リンク　－ベントタイプ－	【クリーン洗浄品】リンク　キリ穴タイプ	【クリーン洗浄品】リンク　－３穴タイプ－	【クリーン洗浄品】クランプリンク　－２クランプタイプ－	【クリーン洗浄品】クランプリンク　－ロッドエンドベアリング用スタンダードタイプ－
メーカー	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ
通常価格	-	-	-	-	-	-
通常出荷日	5日目	8日目	5日目	6日目	6日目	6日目
環境対応	RoHS対応（10物質）	RoHS対応（10物質）	RoHS対応（10物質）	RoHS対応（10物質）	RoHS対応（10物質）	RoHS対応（10物質）
特性・用途	該当なし	クリーン洗浄	クリーン洗浄	クリーン洗浄	クリーン洗浄	クリーン洗浄
形状	ベントタイプ	ベントタイプ	標準（コーナーカットなし）	標準（コーナーカットあり）	クランプリンク	クランプリンク
穴数	3つ	3つ	2つ	3つ	2つ	2つ
材質	一般構造用鋼	一般構造用鋼	-	-	-	-
