ロッドエンドベアリング連結棒　両めねじタイプ　Ｌ寸指定

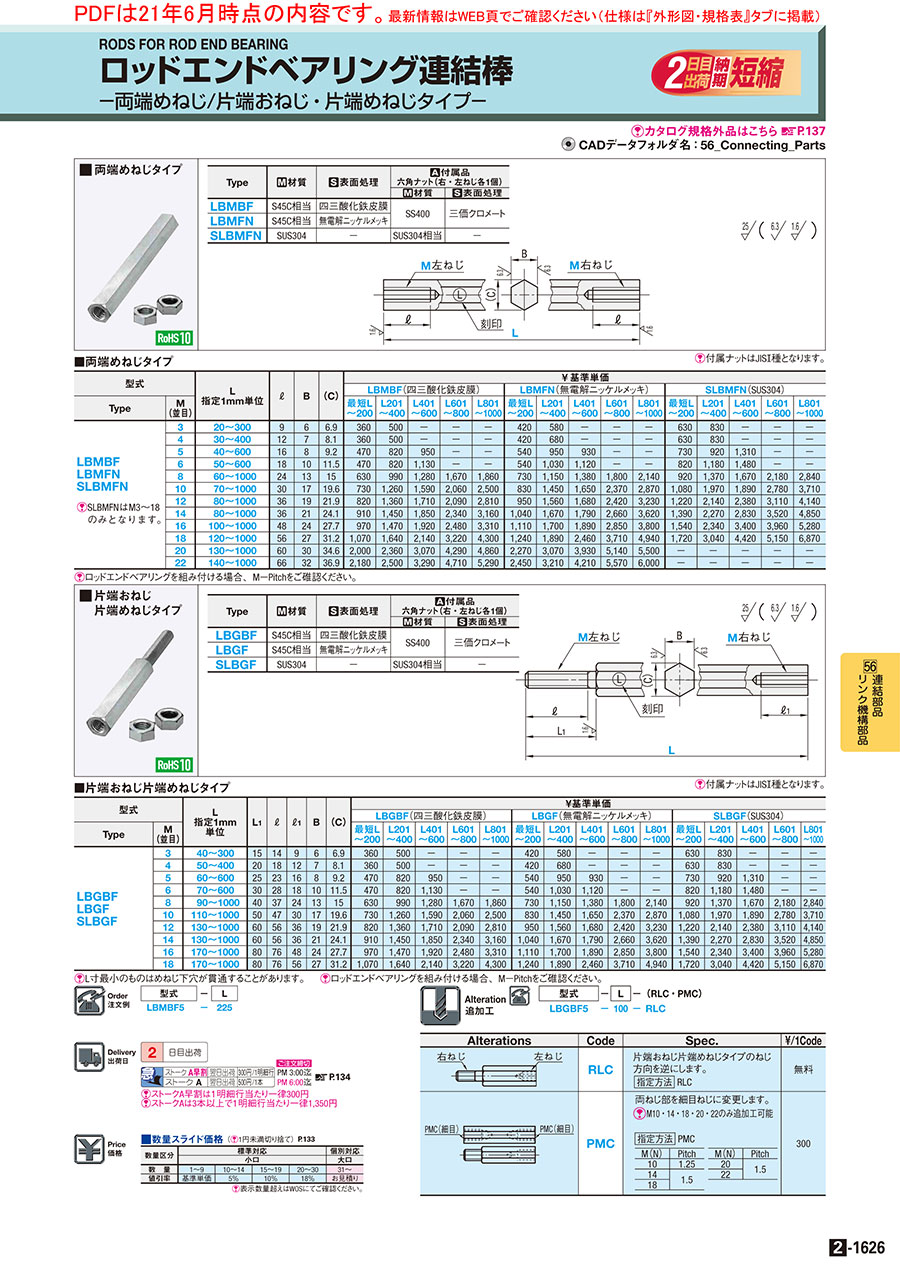

カタログ |P.2-1626

規格変更
納期短縮

平均満足度4.0

この商品のレビューをみる（13件）

通常単価(税別): -

税込単価: -

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

ロッドエンドベアリング連結棒　片端おねじ片端めねじタイプ

通常出荷日：2 日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

ロッドエンドベアリング連結棒　両端おねじタイプ

4.3

通常出荷日：2 日目～

左ねじ・右ねじサイズ及び長さを選べるロッドエンドベアリング連結棒をご用意しまし...

詳細情報を確認する

環境対応
RoHS対応（10物質）
特性・用途
該当なし
種類
両端めねじ
L・F寸タイプ
L寸指定
材質証明書
対象

ご注意

洗浄品はこちらからご選定いただけます。
当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

未確定：候補が34型番あります。

外形図・規格表
型番リスト
詳細情報
カタログ

外形図・規格表

外形図

[ ! ]指示無き寸法公差はJISB0405m級に準じる。ただし、B寸法、めねじ深さは除く。

Type	[ M ]材質	[ S ]表面処理	[ A ]付属品六角ナット(右・左ねじ各1個)
			[ M ]材質	[ S ]表面処理
LBMBF	S45C相当	四三酸化鉄皮膜	SS400	三価クロメート
LBMFN	S45C相当	無電解ニッケルメッキ
SLBMFN	SUS304	−	SUS304相当	−

[ ! ]JIS1種六角ナット（左ねじ・右ねじ:各1個）が付属します。

規格表

型式	−	L
LBMBF5	−	225

■両端めねじタイプ
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

型式		L 指定 1mm 単位	ねじピッチ	ℓ	B	(C)	￥基準単価
型式							LBMBF(四三酸化鉄皮膜)					LBMFN(無電解ニッケルメッキ)					SLBMFN(SUS304)
Type	M (並目)						最短L ～200	L201 ～400	L401 ～600	L601 ～800	L801 ～1000	最短L ～200	L201 ～400	L401 ～600	L601 ～800	L801 ～1000	最短L ～200	L201 ～400	L401 ～600	L601 ～800	L801 ～1000
Type	M (並目)						最短L ～200	L201 ～400	L401 ～600	L601 ～800	L801 ～1000	最短L ～200	L201 ～400	L401 ～600	L601 ～800	L801 ～1000	最短L ～200	L201 ～400	L401 ～600	L601 ～800	L801 ～1000
LBMBF LBMFN SLBMFN [ ! ]SLBMFNは M3～18のみとなります。	3	20～ 300	0.5	9	6	6.9	380	530	―	―	―	440	610	―	―	―	660	870	―	―	―
	4	30～ 400	0.7	12	7	8.1	380	530	―	―	―	440	710	―	―	―	660	870	―	―	―
	5	40～ 600	0.8	16	8	9.2	490	860	1,000	―	―	570	1,000	980	―	―	770	970	1,380	―	―
	6	50～ 600	1.0	18	10	11.5	490	860	1,190	―	―	570	1,080	1,180	―	―	860	1,240	1,550	―	―
	8	60～ 1000	1.25	24	13	15	660	1,040	1,340	1,750	1,950	770	1,210	1,450	1,890	2,250	970	1,440	1,750	2,290	2,980
	10	70～ 1000	1.5	30	17	19.6	770	1,320	1,670	2,160	2,630	870	1,520	1,730	2,490	3,010	1,130	2,070	1,980	2,920	3,900
	12	80～ 1000	1.75	36	19	21.9	860	1,430	1,800	2,190	2,950	1,000	1,640	1,760	2,540	3,390	1,280	2,250	2,500	3,270	4,350
	14	80～ 1000	2.0	36	21	24.1	960	1,520	1,940	2,460	3,320	1,090	1,750	1,880	2,790	3,800	1,460	2,380	2,970	3,700	5,090
	16	100～ 1000	2.0	48	24	27.7	1,020	1,540	2,020	2,600	3,480	1,170	1,790	1,980	2,990	3,990	1,620	2,460	3,570	4,160	5,540
	18	120～ 1000	2.5	56	27	31.2	1,120	1,720	2,250	3,380	4,520	1,300	1,980	2,580	3,900	5,190	1,810	3,190	4,640	5,410	7,210
	20	130～ 1000	2.5	60	30	34.6	2,100	2,480	3,220	4,500	5,100	2,380	3,220	4,130	5,400	5,780	―	―	―	―	―
	22	140～ 1000	2.5	66	32	36.9	2,290	2,630	3,450	4,950	5,550	2,570	3,370	4,420	5,850	6,300	―	―	―	―	―

[ ! ]ロッドエンドベアリングを組み付ける場合、M－Pitchをご碓認ください。

追加工

型式	‐	L	‐	（PMC）
LBMBF10	‐	100	‐	PMC

追加工
コード

追加工内容

適用条件

指定例

¥/1Code

PMC

細目ねじ変更

両ねじ部を細目ねじに変更します。
〈指定方法〉：　PMC

M(N)	Pitch	M(N)	Pitch
10	1.25	20	1.5
14	1.5	22	1.5
18	1.5

[ ! ]M10・14・18・20・22のみ追加工可能

LBMBF10−225−PMC

300

型番リスト

表示件数

型番

材質

表面処理
