ロッドエンドベアリング連結棒　両端おねじタイプ

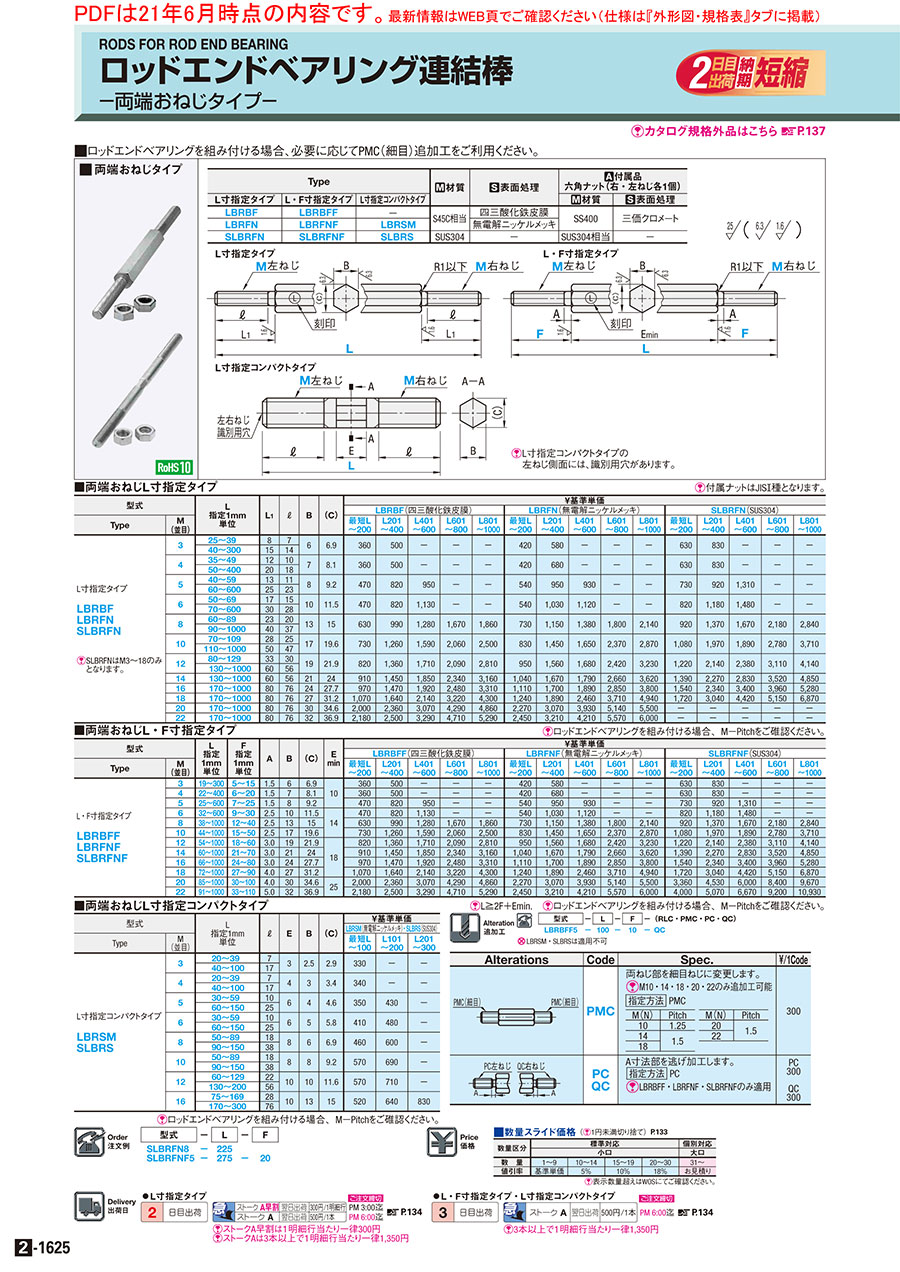

カタログ |P.2-1625

規格変更
納期短縮

4.3

平均満足度4.3

この商品のレビューをみる（31件）

通常単価(税別): -

税込単価: -

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

ロッドエンドベアリング連結棒　両めねじタイプ　Ｌ寸指定

通常出荷日：2 日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

ロッドエンドベアリング連結棒　片端おねじ片端めねじタイプ

通常出荷日：2 日目

左ねじ・右ねじサイズ及び長さを選べるロッドエンドベアリング連結棒をご用意しまし...

詳細情報を確認する

環境対応
RoHS対応（10物質）
特性・用途
該当なし
種類
両端おねじ
材質証明書
対象

ご注意

洗浄品はこちらからご選定いただけます。
当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

未確定：候補が86型番あります。

外形図・規格表
型番リスト
詳細情報
カタログ

外形図・規格表

外形図

L寸指定タイプ

L・F寸指定タイプ

L寸指定コンパクトタイプ

[ ! ]L寸指定コンパクトタイプの左ねじ側面には、識別用穴があります。
[ ! ]指示無き寸法公差はJISB0405m級に準じる。ただし、B寸法、おねじ長さは除く。
[ ! ]JIS1種六角ナット（左ねじ・右ねじ:各1個）が付属します。

Type			[ M ]材質	[ S ]表面処理	[ A ]付属品六角ナット(右・左ねじ各1個)
L寸指定タイプ	L・F寸指定タイプ	L寸指定コンパクトタイプ	[ M ]材質	[ S ]表面処理	[ M ]材質	[ S ]表面処理
LBRBF	LBRBFF	−	S45C相当	四三酸化鉄皮膜	SS400	三価クロメ−ト
LBRFN	LBRFNF	LBRSM	S45C相当	無電解ニッケルメッキ	SS400	三価クロメ−ト
SLBRFN	SLBRFNF	SLBRS	SUS304	−	SUS304相当	−

規格表

型式	−	L	−	F
SLBRFN8 SLBRFNF5	− −	225 275	−	20

■両端おねじL寸指定タイプ
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

型式		L 指定 1mm 単位	ねじピッチ	L₁	ℓ	B	(C)	￥基準単価
								LBRBF(四三酸化鉄皮膜)					LBRFN(無電解ニッケルメッキ)					SLBRFN(SUS304)
Type	M (並目)							最短L ～200	L201 ～400	L401 ～600	L601 ～800	L801 ～1000	最短L ～200	L201 ～400	L401 ～600	L601 ～800	L801 ～1000	最短L ～200	L201 ～400	L401 ～600	L601 ～800	L801 ～1000

L寸指定タイプ LBRBF LBRFN SLBRFN [ ! ]SLBRFNは M3～18のみとなります。	3	20～ 39	0.5	8	7	6	6.9	380	530	―	―	―	440	610	―	―	―	660	870	―	―	―
		40～ 300		15	14
	4	35～ 49	0.7	12	10	7	8.1	380	530	―	―	―	440	710	―	―	―	660	870	―	―	―
		50～ 400		20	18
	5	40～ 59	0.8	13	11	8	9.2	490	860	1,000	―	―	570	1,000	980	―	―	770	970	1,380	―	―
		60～ 600		25	23
	6	50～ 69	1.0	17.0	15	10	11.5	490	860	1,190	―	―	570	1,080	1,180	―	―	860	1,240	1,550	―	―
		70～ 600		30.0	28
	8	60～ 89	1.25	23	20	13	15	660	1,040	1,340	1,750	1,950	770	1,210	1,450	1,890	2,250	970	1,440	1,750	2,290	2,980
		90～ 1000		40	37
	10	70～ 109	1.5	28	25	17	19.6	770	1,320	1,670	2,160	2,630	870	1,520	1,730	2,490	3,010	1,130	2,070	1,980	2,920	3,900
		110～ 1000		50	47
	12	80～ 129	1.75	33	30	19	21.9	860	1,430	1,800	2,190	2,950	1,000	1,640	1,760	2,540	3,390	1,280	2,250	2,500	3,270	4,350
		130～ 1000		60	56
	14	80～ 1000	2.0	60	56	21	24	960	1,520	1,940	2,460	3,320	1,090	1,750	1,880	2,790	3,800	1,460	2,380	2,970	3,700	5,090
	16	100～ 1000	2.0	80	76	24	27.7	1,020	1,540	2,020	2,600	3,480	1,170	1,790	1,980	2,990	3,990	1,620	2,460	3,570	4,160	5,540
	18	120～ 1000	2.5	80	76	27	31.2	1,120	1,720	2,250	3,380	4,520	1,300	1,980	2,580	3,900	5,190	1,810	3,190	4,640	5,410	7,210
	20	130～ 1000	2.5	80	76	30	34.6	2,100	2,480	3,220	4,500	5,100	2,380	3,220	4,130	5,400	5,780	―	―	―	―	―
	22	140～ 1000	2.5	80	76	32	36.9	2,290	2,630	3,450	4,950	5,550	2,570	3,370	4,420	5,850	6,300	―	―	―	―	―

[ ! ]ロッドエンドベアリングを組み付ける場合、M－Pitchをご碓認ください。
■両端おねじL・F寸指定タイプ
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

型式		L 指定 1mm 単位	F 指定 1mm 単位	ねじピッチ	A	B	(C)	E min	￥基準単価
型式									LBRBFF(四三酸化鉄皮膜)					LBRFNF(無電解ニッケルメッキ)					SLBRFNF(SUS304)
Type	M (並目)								最短L ～200	L201 ～400	L401 ～600	L601 ～800	L801 ～1000	最短L ～200	L201 ～400	L401 ～600	L601 ～800	L801 ～1000	最短L ～200	L201 ～400	L401 ～600	L601 ～800	L801 ～1000
Type	M (並目)								最短L ～200	L201 ～400	L401 ～600	L601 ～800	L801 ～1000	最短L ～200	L201 ～400	L401 ～600	L601 ～800	L801 ～1000	最短L ～200	L201 ～400	L401 ～600	L601 ～800	L801 ～1000
L・F寸指定タイプ LBRBFF LBRFNF SLBRFNF	3	19～ 300	5～15	0.5	1.5	6	6.9	10	380	530	―	―	―	440	610	―	―	―	660	870	―	―	―
	4	22～ 400	6～20	0.7	1.5	7	8.1		380	530	―	―	―	440	710	―	―	―	660	870	―	―	―
	5	25～ 600	7～25	0.8	1.5	8	9.2		490	860	1,000	―	―	570	1,000	980	―	―	770	970	1,380	―	―
	6	32～ 600	9～30	1.0	2.5	10	11.5	14	490	860	1,190	―	―	570	1,080	1,180	―	―	860	1,240	1,550	―	―
	8	38～ 1000	12～40	1.25	2.5	13	15		660	1,040	1,340	1,750	1,950	770	1,210	1,450	1,890	2,250	970	1,440	1,750	2,290	2,980
	10	44～ 1000	15～50	1.5	2.5	17	19.6		770	1,320	1,670	2,160	2,630	870	1,520	1,730	2,490	3,010	1,130	2,070	1,980	2,920	3,900
	12	54～ 1000	18～60	1.75	3	19	21.9	18	860	1,430	1,800	2,190	2,950	1,000	1,640	1,760	2,540	3,390	1,280	2,250	2,500	3,270	4,350
	14	60～ 1000	21～70	2.0	3	21	24		960	1,520	1,940	2,460	3,320	1,090	1,750	1,880	2,790	3,800	1,460	2,380	2,970	3,700	5,090
	16	66～ 1000	24～80	2.0	3	24	27.7		1,020	1,540	2,020	2,600	3,480	1,170	1,790	1,980	2,990	3,990	1,620	2,460	3,570	4,160	5,540
	18	72～ 1000	27～90	2.5	4	27	31.2		1,120	1,720	2,250	3,380	4,520	1,300	1,980	2,580	3,900	5,190	1,810	3,190	4,640	5,410	7,210
	20	85～ 1000	30～100	2.5	4	30	34.6	25	2,100	2,480	3,220	4,500	5,100	2,380	3,220	4,130	5,400	5,780	3,530	4,760	6,300	8,820	10,150
	22	91～ 1000	33～110	2.5	5	32	36.9	25	2,290	2,630	3,450	4,950	5,550	2,570	3,370	4,420	5,850	6,300	4,200	5,320	7,000	9,660	11,480

[ ! ]L≧2F＋Emin.　[ ! ]ロッドエンドベアリングを組み付ける場合、M－Pitchをご碓認ください。
■両端おねじL寸指定コンパクトタイプ
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

型式		L 指定 1mm 単位	ねじピッチ	ℓ	E	B	(C)	￥基準単価
								LBRSM(無電解ニッケルメッキ)・SLBRS(SUS304)
Type	M (並目)							最短L～100	L101～200	L201～300

L寸指定コンパクトタイプ LBRSM SLBRS	3	20～39	0.5	7	3	2.5	2.9	350	―	―
		40～100		17
	4	20～39	0.7	7	4	3	3.4	360	―	―
		40～100		17
	5	30～59	0.8	10	6	4	4.6	370	450	―
		60～150		25
	6	30～59	1.0	10	6	5	5.8	430	500	―
		60～150		25
	8	50～89	1.25	18	8	6	6.9	480	630	―
		90～150		38
	10	50～89	1.5	18	8	8	9.2	600	720	―
		90～150		38
	12	60～129	1.75	22	10	10	11.6	600	750	―
		130～200		56
	16	75～169	2.0	28	10	13	15	550	670	870
		170～300		76

[ ! ]ロッドエンドベアリングを組み付ける場合、M－Pitchをご碓認ください。

追加工

型式	‐	L	‐	F	‐	（PMC･PC･QC）
LBRBFF5	‐	100	‐	10	‐	QC

[ NG ]L寸指定コンパクトタイプ(LBRSM・SLBRS)は追加工適用不可です。

追加工
コード

追加工内容

適用条件

指定例

\/1Code

PMC

細目ねじ変更

両ねじ部を細目ねじに変更します。
〈指定方法〉：　PMC

M(N)	Pitch	M(N)	Pitch
10	1.25	20	1.5
14	1.5	22	1.5
18	1.5

[ ! ]M10・14・18・20・22のみ追加工可能

LBRBFF10−150−25−PMC

300

PC

QC

逃げ加工

A寸法部を逃げ加工します。
〈指定方法〉：　PC

[ ! ]LBRBFF・LBRFNF・SLBRFNFのみ適用

LBRBFF5−100−10−QC

PC
300

QC
300

型番リスト

表示件数

型番

LBRBFF3-[19-300/1]-[5-15/1]

LBRBFF4-[22-400/1]-[6-20/1]

LBRBFF5-[25-600/1]-[7-25/1]

LBRBFF6-[32-600/1]-[9-30/1]

LBRBFF8-[38-1000/1]-[12-40/1]

LBRBFF10-[44-1000/1]-[15-50/1]

LBRBFF12-[54-1000/1]-[18-60/1]

LBRBFF14-[60-1000/1]-[21-70/1]

LBRBFF16-[66-1000/1]-[24-80/1]

LBRBFF18-[72-1000/1]-[27-90/1]

LBRBFF20-[85-1000/1]-[30-100/1]

LBRBFF22-[91-1000/1]-[33-110/1]

LBRFNF3-[19-300/1]-[5-15/1]

LBRFNF4-[22-400/1]-[6-20/1]

LBRFNF5-[25-600/1]-[7-25/1]

LBRFNF6-[32-600/1]-[9-30/1]

LBRFNF8-[38-1000/1]-[12-40/1]

LBRFNF10-[44-1000/1]-[15-50/1]

LBRFNF12-[54-1000/1]-[18-60/1]

LBRFNF14-[60-1000/1]-[21-70/1]

LBRFNF16-[66-1000/1]-[24-80/1]

LBRFNF18-[72-1000/1]-[27-90/1]

LBRFNF20-[85-1000/1]-[30-100/1]

LBRFNF22-[91-1000/1]-[33-110/1]

L・F寸タイプ

材質

表面処理

ねじの呼び M

(mm)

全長 L

(mm)

おねじ長さ F

(mm)

材質証明書：材質

材質証明書：表面処理

RoHS?

最小発注数量

L寸指定	S45C相当	四三酸化鉄皮膜	3	25 ～ 300	-	本体：S45C相当\|六角ナット：SS400	本体：四三酸化鉄皮膜\|六角ナット：三価クロメート	10	1個
L寸指定	S45C相当	四三酸化鉄皮膜	4	35 ～ 400	-	本体：S45C相当\|六角ナット：SS400	本体：四三酸化鉄皮膜\|六角ナット：三価クロメート	10	1個
L寸指定	S45C相当	四三酸化鉄皮膜	5	40 ～ 600	-	本体：S45C相当\|六角ナット：SS400	本体：四三酸化鉄皮膜\|六角ナット：三価クロメート	10	1個
L寸指定	S45C相当	四三酸化鉄皮膜	6	50 ～ 600	-	本体：S45C相当\|六角ナット：SS400	本体：四三酸化鉄皮膜\|六角ナット：三価クロメート	10	1個
L寸指定	S45C相当	四三酸化鉄皮膜	8	60 ～ 1000	-	本体：S45C相当\|六角ナット：SS400	本体：四三酸化鉄皮膜\|六角ナット：三価クロメート	10	1個
L寸指定	S45C相当	四三酸化鉄皮膜	10	70 ～ 1000	-	本体：S45C相当\|六角ナット：SS400	本体：四三酸化鉄皮膜\|六角ナット：三価クロメート	10	1個
L寸指定	S45C相当	四三酸化鉄皮膜	12	80 ～ 1000	-	本体：S45C相当\|六角ナット：SS400	本体：四三酸化鉄皮膜\|六角ナット：三価クロメート	10	1個
L寸指定	S45C相当	四三酸化鉄皮膜	14	130 ～ 1000	-	本体：S45C相当\|六角ナット：SS400	本体：四三酸化鉄皮膜\|六角ナット：三価クロメート	10	1個
L寸指定	S45C相当	四三酸化鉄皮膜	16	170 ～ 1000	-	本体：S45C相当\|六角ナット：SS400	本体：四三酸化鉄皮膜\|六角ナット：三価クロメート	10	1個
L寸指定	S45C相当	四三酸化鉄皮膜	18	170 ～ 1000	-	本体：S45C相当\|六角ナット：SS400	本体：四三酸化鉄皮膜\|六角ナット：三価クロメート	10	1個
L寸指定	S45C相当	四三酸化鉄皮膜	20	170 ～ 1000	-	本体：S45C相当\|六角ナット：SS400	本体：四三酸化鉄皮膜\|六角ナット：三価クロメート	10	1個
L寸指定	S45C相当	四三酸化鉄皮膜	22	170 ～ 1000	-	本体：S45C相当\|六角ナット：SS400	本体：四三酸化鉄皮膜\|六角ナット：三価クロメート	10	1個
L・F寸指定	S45C相当	四三酸化鉄皮膜	3	19 ～ 300	5 ～ 15	本体：S45C相当\|六角ナット：SS400	本体：四三酸化鉄皮膜\|六角ナット：三価クロメート	10	1個
L・F寸指定	S45C相当	四三酸化鉄皮膜	4	22 ～ 400	6 ～ 20	本体：S45C相当\|六角ナット：SS400	本体：四三酸化鉄皮膜\|六角ナット：三価クロメート	10	1個
L・F寸指定	S45C相当	四三酸化鉄皮膜	5	25 ～ 600	7 ～ 25	本体：S45C相当\|六角ナット：SS400	本体：四三酸化鉄皮膜\|六角ナット：三価クロメート	10	1個
L・F寸指定	S45C相当	四三酸化鉄皮膜	6	32 ～ 600	9 ～ 30	本体：S45C相当\|六角ナット：SS400	本体：四三酸化鉄皮膜\|六角ナット：三価クロメート	10	1個
L・F寸指定	S45C相当	四三酸化鉄皮膜	8	38 ～ 1000	12 ～ 40	本体：S45C相当\|六角ナット：SS400	本体：四三酸化鉄皮膜\|六角ナット：三価クロメート	10	1個
L・F寸指定	S45C相当	四三酸化鉄皮膜	10	44 ～ 1000	15 ～ 50	本体：S45C相当\|六角ナット：SS400	本体：四三酸化鉄皮膜\|六角ナット：三価クロメート	10	1個
L・F寸指定	S45C相当	四三酸化鉄皮膜	12	54 ～ 1000	18 ～ 60	本体：S45C相当\|六角ナット：SS400	本体：四三酸化鉄皮膜\|六角ナット：三価クロメート	10	1個
L・F寸指定	S45C相当	四三酸化鉄皮膜	14	60 ～ 1000	21 ～ 70	本体：S45C相当\|六角ナット：SS400	本体：四三酸化鉄皮膜\|六角ナット：三価クロメート	10	1個
L・F寸指定	S45C相当	四三酸化鉄皮膜	16	66 ～ 1000	24 ～ 80	本体：S45C相当\|六角ナット：SS400	本体：四三酸化鉄皮膜\|六角ナット：三価クロメート	10	1個
L・F寸指定	S45C相当	四三酸化鉄皮膜	18	72 ～ 1000	27 ～ 90	本体：S45C相当\|六角ナット：SS400	本体：四三酸化鉄皮膜\|六角ナット：三価クロメート	10	1個
L・F寸指定	S45C相当	四三酸化鉄皮膜	20	85 ～ 1000	30 ～ 100	本体：S45C相当\|六角ナット：SS400	本体：四三酸化鉄皮膜\|六角ナット：三価クロメート	10	1個
L・F寸指定	S45C相当	四三酸化鉄皮膜	22	91 ～ 1000	33 ～ 110	本体：S45C相当\|六角ナット：SS400	本体：四三酸化鉄皮膜\|六角ナット：三価クロメート	10	1個
L寸指定	S45C相当	無電解ニッケルメッキ	3	25 ～ 300	-	本体：S45C相当\|六角ナット：SS400	本体：無電解ニッケルメッキ\|六角ナット：三価クロメート	10	1個
L寸指定	S45C相当	無電解ニッケルメッキ	4	35 ～ 400	-	本体：S45C相当\|六角ナット：SS400	本体：無電解ニッケルメッキ\|六角ナット：三価クロメート	10	1個
L寸指定	S45C相当	無電解ニッケルメッキ	5	40 ～ 600	-	本体：S45C相当\|六角ナット：SS400	本体：無電解ニッケルメッキ\|六角ナット：三価クロメート	10	1個
L寸指定	S45C相当	無電解ニッケルメッキ	6	50 ～ 600	-	本体：S45C相当\|六角ナット：SS400	本体：無電解ニッケルメッキ\|六角ナット：三価クロメート	10	1個
L寸指定	S45C相当	無電解ニッケルメッキ	8	60 ～ 1000	-	本体：S45C相当\|六角ナット：SS400	本体：無電解ニッケルメッキ\|六角ナット：三価クロメート	10	1個
L寸指定	S45C相当	無電解ニッケルメッキ	10	70 ～ 1000	-	本体：S45C相当\|六角ナット：SS400	本体：無電解ニッケルメッキ\|六角ナット：三価クロメート	10	1個
L寸指定	S45C相当	無電解ニッケルメッキ	12	80 ～ 1000	-	本体：S45C相当\|六角ナット：SS400	本体：無電解ニッケルメッキ\|六角ナット：三価クロメート	10	1個
L寸指定	S45C相当	無電解ニッケルメッキ	14	130 ～ 1000	-	本体：S45C相当\|六角ナット：SS400	本体：無電解ニッケルメッキ\|六角ナット：三価クロメート	10	1個
L寸指定	S45C相当	無電解ニッケルメッキ	16	170 ～ 1000	-	本体：S45C相当\|六角ナット：SS400	本体：無電解ニッケルメッキ\|六角ナット：三価クロメート	10	1個
L寸指定	S45C相当	無電解ニッケルメッキ	18	170 ～ 1000	-	本体：S45C相当\|六角ナット：SS400	本体：無電解ニッケルメッキ\|六角ナット：三価クロメート	10	1個
L寸指定	S45C相当	無電解ニッケルメッキ	20	170 ～ 1000	-	本体：S45C相当\|六角ナット：SS400	本体：無電解ニッケルメッキ\|六角ナット：三価クロメート	10	1個
L寸指定	S45C相当	無電解ニッケルメッキ	22	170 ～ 1000	-	本体：S45C相当\|六角ナット：SS400	本体：無電解ニッケルメッキ\|六角ナット：三価クロメート	10	1個
L・F寸指定	S45C相当	無電解ニッケルメッキ	3	19 ～ 300	5 ～ 15	本体：S45C相当\|六角ナット：SS400	本体：無電解ニッケルメッキ\|六角ナット：三価クロメート	10	1個
L・F寸指定	S45C相当	無電解ニッケルメッキ	4	22 ～ 400	6 ～ 20	本体：S45C相当\|六角ナット：SS400	本体：無電解ニッケルメッキ\|六角ナット：三価クロメート	10	1個
L・F寸指定	S45C相当	無電解ニッケルメッキ	5	25 ～ 600	7 ～ 25	本体：S45C相当\|六角ナット：SS400	本体：無電解ニッケルメッキ\|六角ナット：三価クロメート	10	1個
L・F寸指定	S45C相当	無電解ニッケルメッキ	6	32 ～ 600	9 ～ 30	本体：S45C相当\|六角ナット：SS400	本体：無電解ニッケルメッキ\|六角ナット：三価クロメート	10	1個
L・F寸指定	S45C相当	無電解ニッケルメッキ	8	38 ～ 1000	12 ～ 40	本体：S45C相当\|六角ナット：SS400	本体：無電解ニッケルメッキ\|六角ナット：三価クロメート	10	1個
L・F寸指定	S45C相当	無電解ニッケルメッキ	10	44 ～ 1000	15 ～ 50	本体：S45C相当\|六角ナット：SS400	本体：無電解ニッケルメッキ\|六角ナット：三価クロメート	10	1個
L・F寸指定	S45C相当	無電解ニッケルメッキ	12	54 ～ 1000	18 ～ 60	本体：S45C相当\|六角ナット：SS400	本体：無電解ニッケルメッキ\|六角ナット：三価クロメート	10	1個
L・F寸指定	S45C相当	無電解ニッケルメッキ	14	60 ～ 1000	21 ～ 70	本体：S45C相当\|六角ナット：SS400	本体：無電解ニッケルメッキ\|六角ナット：三価クロメート	10	1個
L・F寸指定	S45C相当	無電解ニッケルメッキ	16	66 ～ 1000	24 ～ 80	本体：S45C相当\|六角ナット：SS400	本体：無電解ニッケルメッキ\|六角ナット：三価クロメート	10	1個
L・F寸指定	S45C相当	無電解ニッケルメッキ	18	72 ～ 1000	27 ～ 90	本体：S45C相当\|六角ナット：SS400	本体：無電解ニッケルメッキ\|六角ナット：三価クロメート	10	1個
L・F寸指定	S45C相当	無電解ニッケルメッキ	20	85 ～ 1000	30 ～ 100	本体：S45C相当\|六角ナット：SS400	本体：無電解ニッケルメッキ\|六角ナット：三価クロメート	10	1個
L・F寸指定	S45C相当	無電解ニッケルメッキ	22	91 ～ 1000	33 ～ 110	本体：S45C相当\|六角ナット：SS400	本体：無電解ニッケルメッキ\|六角ナット：三価クロメート	10	1個
L寸指定コンパクト	S45C相当	無電解ニッケルメッキ	3	20 ～ 100	-	本体：S45C相当\|六角ナット：SS400	本体：無電解ニッケルメッキ\|六角ナット：三価クロメート	10	1個
L寸指定コンパクト	S45C相当	無電解ニッケルメッキ	4	20 ～ 100	-	本体：S45C相当\|六角ナット：SS400	本体：無電解ニッケルメッキ\|六角ナット：三価クロメート	10	1個
L寸指定コンパクト	S45C相当	無電解ニッケルメッキ	5	30 ～ 150	-	本体：S45C相当\|六角ナット：SS400	本体：無電解ニッケルメッキ\|六角ナット：三価クロメート	10	1個
L寸指定コンパクト	S45C相当	無電解ニッケルメッキ	6	30 ～ 150	-	本体：S45C相当\|六角ナット：SS400	本体：無電解ニッケルメッキ\|六角ナット：三価クロメート	10	1個
L寸指定コンパクト	S45C相当	無電解ニッケルメッキ	8	50 ～ 150	-	本体：S45C相当\|六角ナット：SS400	本体：無電解ニッケルメッキ\|六角ナット：三価クロメート	10	1個
L寸指定コンパクト	S45C相当	無電解ニッケルメッキ	10	50 ～ 150	-	本体：S45C相当\|六角ナット：SS400	本体：無電解ニッケルメッキ\|六角ナット：三価クロメート	10	1個
L寸指定コンパクト	S45C相当	無電解ニッケルメッキ	12	60 ～ 200	-	本体：S45C相当\|六角ナット：SS400	本体：無電解ニッケルメッキ\|六角ナット：三価クロメート	10	1個
L寸指定コンパクト	S45C相当	無電解ニッケルメッキ	16	75 ～ 300	-	本体：S45C相当\|六角ナット：SS400	本体：無電解ニッケルメッキ\|六角ナット：三価クロメート	10	1個
L寸指定	SUS304	無し	3	25 ～ 300	-	本体：SUS304\|六角ナット：SUS304相当	-	10	1個
L寸指定	SUS304	無し	4	35 ～ 400	-	本体：SUS304\|六角ナット：SUS304相当	-	10	1個
L寸指定	SUS304	無し	5	40 ～ 600	-	本体：SUS304\|六角ナット：SUS304相当	-	10	1個
L寸指定	SUS304	無し	6	50 ～ 600	-	本体：SUS304\|六角ナット：SUS304相当	-	10	1個

通常単価(税別) (税込単価)	通常出荷日	クリーン洗浄・梱包済みでお届けしますクリーン洗浄品とは

- ( - )	2日目	-
- ( - )	2日目	-
- ( - )	2日目	-
- ( - )	2日目	-
- ( - )	2日目	-
- ( - )	2日目	-
- ( - )	2日目	-
- ( - )	2日目	-
- ( - )	2日目	-
- ( - )	2日目	-
- ( - )	2日目	-
- ( - )	2日目	-
- ( - )	3日目	-
- ( - )	3日目	-
- ( - )	3日目	-
- ( - )	3日目	-
- ( - )	3日目	-
- ( - )	3日目	-
- ( - )	3日目	-
- ( - )	3日目	-
- ( - )	3日目	-
- ( - )	3日目	-
- ( - )	3日目	-
- ( - )	3日目	-
- ( - )	2日目	-
- ( - )	2日目	-
- ( - )	2日目	-
- ( - )	2日目	-
- ( - )	2日目	-
- ( - )	2日目	-
- ( - )	2日目	-
- ( - )	2日目	-
- ( - )	2日目	-
- ( - )	2日目	-
- ( - )	3日目	-
- ( - )	3日目	-
- ( - )	3日目	-
- ( - )	3日目	-
- ( - )	3日目	-
- ( - )	3日目	-
- ( - )	3日目	-
- ( - )	3日目	-
- ( - )	3日目	-
- ( - )	3日目	-
- ( - )	3日目	-
- ( - )	3日目	-
- ( - )	3日目	-
- ( - )	3日目	-
- ( - )	3日目	-
- ( - )	3日目	-
- ( - )	3日目	-
- ( - )	3日目	-
- ( - )	3日目	-
- ( - )	3日目	-
- ( - )	3日目	-
- ( - )	3日目	-
- ( - )	2日目	SH-SLBRFN3
- ( - )	2日目	SH-SLBRFN4
- ( - )	2日目	SH-SLBRFN5
- ( - )	2日目	SH-SLBRFN6

基本情報
納期・価格

基本情報

左ねじ・右ねじサイズ及び長さを選べるロッドエンドベアリング連結棒をご用意しました。

ご注意

洗浄品はこちらからご選定いただけます。
当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

納期・価格

価格表

■数量スライド価格（1円未満切り捨て）こちら

数量区分	標準対応				個別対応
数量区分	小口				大口
数　量	1〜9	10〜14	15〜19	20〜30	31～
値引率	基準単価	5％	10％	18％	お見積り

表示数量超えはWOSにてご確認ください。

納期

出荷日については、こちらをご覧ください。

カタログ

カタログ (見開き版)

現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。

商品担当おすすめ

ミスミ
ロッドエンドベアリング連結棒　両めねじタイプ　Ｌ寸指定
左ねじ・右ねじサイズ及び長さを選べるロッドエンドベアリング連結棒(両めねじタイプ　L寸指定)をご用意しました。
ミスミ
リンクケーブル
装置・治具の奥側へ設置されたインッデクスプランジャなどを手元で操作したい場合に有効です。
ミスミ
ロッドエンドベアリング連結棒　片端おねじ片端めねじタイプ
左ねじ・右ねじサイズ及び長さを選べるロッドエンドベアリング連結棒(片端おねじ片端めねじタイプ)をご用意しました。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

ロッドエンドベアリング連結棒　両端おねじタイプのレビュー

4.3平均満足度：4.331件のレビュー

星5
55%
星4
29%
星3
10%
星2
6%
星1
0%

連結部品

満足度：5.02020/01/29

左右共にナットが付属しており別途購入の手間が省ける。また長さも細かく変更でき、納期も短納期で非常に助かりました。

2人が参考にしています。

開閉装置の連結アームに仕様

満足度：5.02016/05/30

単品から、六角形状で、お好みの寸法に制作できるのは、本当に重宝しています。

2人が参考にしています。

機器の連結

満足度：5.02017/08/21

両端おねじL寸指定コンパクトタイプを使用、軽量にしたかったため、コンパクトタイプを選択しました。長さを1/100台で調整...もっと読む

1人が参考にしています。

機械装置の改造

満足度：5.02017/07/31

標準で左右共にナットが付属しており別購入の手間が省ける。また長さも細かく変更でき、納期も短納期で非常に助かりました。

1人が参考にしています。

カム機構部のロット連結棒として

満足度：5.02017/03/08

今まで左ナットを別で購入したがミスミのロット棒は付属品で左右のナットが一つずつ付いて非常に助かります！！

1人が参考にしています。

31件全て見る

この商品を見た人は、こんな商品も見ています

	今見ている商品ロッドエンドベアリング連結棒　両端おねじタイプ	【クリーン洗浄品】ロッドエンドベアリング連結棒　両端おねじタイプ	ロッドエンドベアリング連結棒　片端おねじ片端めねじタイプ	【クリーン洗浄品】ロッドエンドベアリング連結棒　片端おねじ片端めねじタイプ	ロッドエンドベアリング連結棒　両めねじタイプ　Ｌ寸指定	【クリーン洗浄品】ロッドエンドベアリング連結棒　両めねじタイプ　Ｌ寸指定
メーカー	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ
通常価格	-	-	-	-	-	-
通常出荷日	2日目〜	5日目〜	2日目	5日目	2日目	5日目
環境対応	RoHS対応（10物質）	RoHS対応（10物質）	RoHS対応（10物質）	RoHS対応（10物質）	RoHS対応（10物質）	RoHS対応（10物質）
特性・用途	該当なし	クリーン洗浄	該当なし	クリーン洗浄	該当なし	クリーン洗浄
種類	両端おねじ	両端おねじ	片側おねじ片側めねじ	片側おねじ片側めねじ	両端めねじ	両端めねじ
材質証明書	対象	対象	対象	対象	対象	対象
