樹脂プッシャ 先端形状選択・Ｌ寸指定タイプ
- 通常単価(税別)
- -
- 税込単価
- -
ワークを傷つけたくない場合等にご利用頂けます。フラットタイプ、球面タイプ、テー...
詳細情報を確認する- 環境対応
- RoHS対応（10物質）
- 形状
- めねじ
- 材質証明書
- 対象
ご注意
- 樹脂プッシャの一部サイズは次回材料入荷未定の為、受注を停止しております。
- 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
未確定：候補が120型番あります。

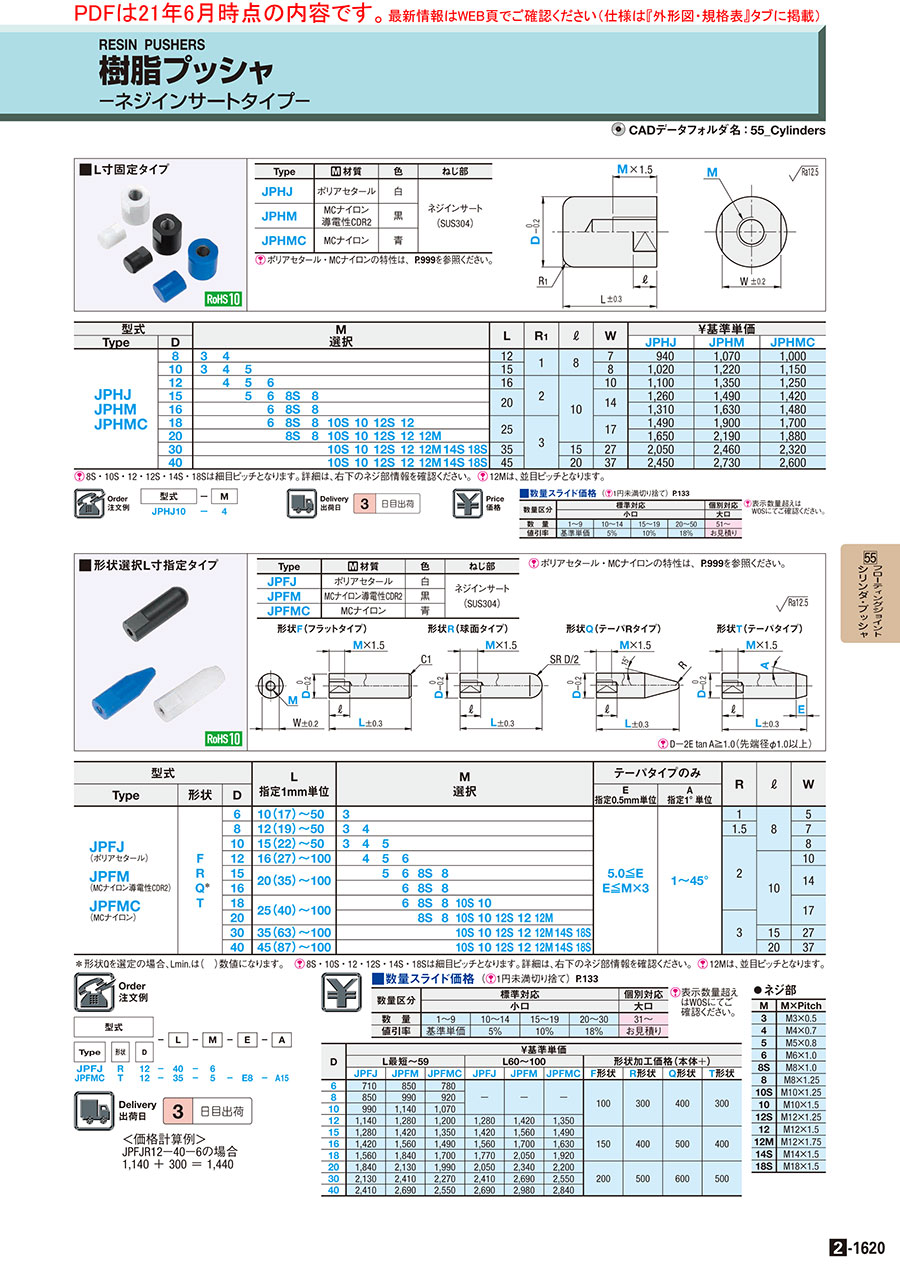

外形図・規格表
| 形状F（フラットタイプ） | 形状R（球面タイプ） | 形状Q（テーパRタイプ） | 形状T（テーパタイプ） |
 | |||
| [！] D－2E tan A≧1.0（先端径φ1.0以上） | |||
| Type | [ M ] 材質 | 色 | ねじ部 |
| JPFJ | ポリアセタール | 白 | ネジインサート (SUS304) |
| JPFM | MCナイロン導電性CDR2 | 黒 | |
| JPFMC | MCナイロン | 青 |
規格表
| 型式 | − | L | − | M | − | E | − | A | ||||
| Type | 形状 | D | ||||||||||
| JPFJ JPFMC | R T | 12 12 | − − | 40 35 | − − | 6 5 | − | E8 | − | A15 | ||
| 型式 | L 指定1mm単位 | M 選択 | テーパタイプのみ | R | ℓ | W | |||||||||||||||
| Type | 形状 | D | E 指定0.5mm単位 | A 指定1° 単位 | |||||||||||||||||
| JPFJ (ポリアセタール) JPFM (MCナイロン導電性CDR2) JPFMC (MCナイロン) | F R Q＊ T | 6 | 10(17)〜50 | 3 | 5.0≦E E≦M×3 | 1〜45° | 1 | 8 | 5 | ||||||||||||
| 8 | 12(19)〜50 | 3 | 4 | 1.5 | 7 | ||||||||||||||||
| 10 | 15(22)〜50 | 3 | 4 | 5 | 2 | 8 | |||||||||||||||
| 12 | 16(27)〜100 | 4 | 5 | 6 | 10 | 10 | |||||||||||||||
| 15 | 20(35)〜100 | 5 | 6 | 8S | 8 | 14 | |||||||||||||||
| 16 | 6 | 8S | 8 | ||||||||||||||||||
| 18 | 25(40)〜100 | 6 | 8S | 8 | 10S | 10 | 17 | ||||||||||||||
| 20 | 8S | 8 | 10S | 10 | 12S | 12 | 12M | 3 | |||||||||||||
| 30 | 35(63)〜100 | 10S | 10 | 12S | 12 | 12M | 14S | 18S | 15 | 27 | |||||||||||
| 40 | 45(87)〜100 | 10S | 10 | 12S | 12 | 12M | 14S | 18S | 20 | 37 | |||||||||||
[ ! ]8S・10S・12・12S・14S・18Sは細目ピッチとなります。詳細は下記のねじ部情報を確認ください。
[ ! ]12Mは、並目ピッチとなります。
●ねじ部
| M | M×Pitch |
| 3 | M3×0.5 |
| 4 | M4×0.7 |
| 5 | M5×0.8 |
| 6 | M6×1.0 |
| 8S | M8×1.0 |
| 8 | M8×1.25 |
| 10S | M10×1.25 |
| 10 | M10×1.5 |
| 12S | M12×1.25 |
| 12 | M12×1.5 |
| 12M | M12×1.75 |
| 14S | M14×1.5 |
| 18S | M18×1.5 |
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
詳細情報
基本情報
ワークを傷つけたくない場合等にご利用頂けます。フラットタイプ、球面タイプ、テーパＲタイプ、テーパタイプの４種類の形状をご用意しました。
ご注意
- 樹脂プッシャの一部サイズは次回材料入荷未定の為、受注を停止しております。
- 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
納期・価格
価格表
■数量スライド価格 （[ ! ]1円未満切り捨て） こちら
[ ! ]表示数量超えはWOSにてご確認ください。
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
| 数量区分 | 標準対応 | 個別対応 | |||
| 小口 | 大口 | ||||
| 数 量 | 1〜9 | 10〜14 | 15〜19 | 20〜30 | 31～ |
| 値引率 | 基準単価 | 5％ | 10％ | 18％ | お見積り |
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
| D | ￥基準単価 | |||||||||
| L最短〜59 | L60〜100 | 形状加工価格(本体＋) | ||||||||
| JPFJ | JPFM | JPFMC | JPFJ | JPFM | JPFMC | F形状 | R形状 | Q形状 | T形状 | |
| 6 | 750 | 890 | 820 | - | - | - | 110 | 320 | 420 | 320 |
| 8 | 890 | 1,040 | 970 | |||||||
| 10 | 1,040 | 1,200 | 1,120 | |||||||
| 12 | 1,200 | 1,340 | 1,260 | 1,340 | 1,490 | 1,420 | ||||
| 15 | 1,340 | 1,490 | 1,420 | 1,490 | 1,640 | 1,560 | 160 | 420 | 530 | 420 |
| 16 | 1,490 | 1,640 | 1,560 | 1,640 | 1,790 | 1,710 | ||||
| 18 | 1,640 | 1,930 | 1,790 | 1,860 | 2,150 | 2,020 | ||||
| 20 | 1,930 | 2,240 | 2,090 | 2,150 | 2,460 | 2,310 | 210 | 530 | 630 | 530 |
| 30 | 2,240 | 2,530 | 2,380 | 2,530 | 2,820 | 2,680 | ||||
| 40 | 2,530 | 2,820 | 2,680 | 2,820 | 3,130 | 2,980 | ||||
概要・仕様
仕様・概要
[ ! ] ポリアセタール・MCナイロンの特性は、こちらを参照ください。
商品担当おすすめ
樹脂プッシャ 先端形状選択・Ｌ寸指定タイプのレビュー
ストッパーとして
5
5.02021/08/02
ストッパーとして使用しました
相手はウレタンゴムです
ロボットハンドに使用したので軽量さが求められたので使用しました
耐...もっと読む
0人が参考にしています。
位置決めとガイドして使用
4
4.02021/02/08
位置決めガイドとして使用しています。
樹脂製品を一定間隔に配置したいため、ガイドとして使用しました。
納期も早く大変役に...もっと読む
0人が参考にしています。
プッシャとして
5
5.02020/11/27
製品を押すプッシャとして使用しています。
材料や寸法の選択幅があり重宝しています。
0人が参考にしています。
プッシュ部品プッシュ
5
5.02020/10/19
シリンダの先端に直接つける事ができ、重宝しています。
図面を書かなくて済むので助かります。
0人が参考にしています。
治具に使用
5
5.02019/09/24
治具に使用しています。サイズも選べてとてもありがたいです。
WEBで見たイメージよりは丈夫でした。
0人が参考にしています。
