シリンダトラニオンプレート　固定タイプ

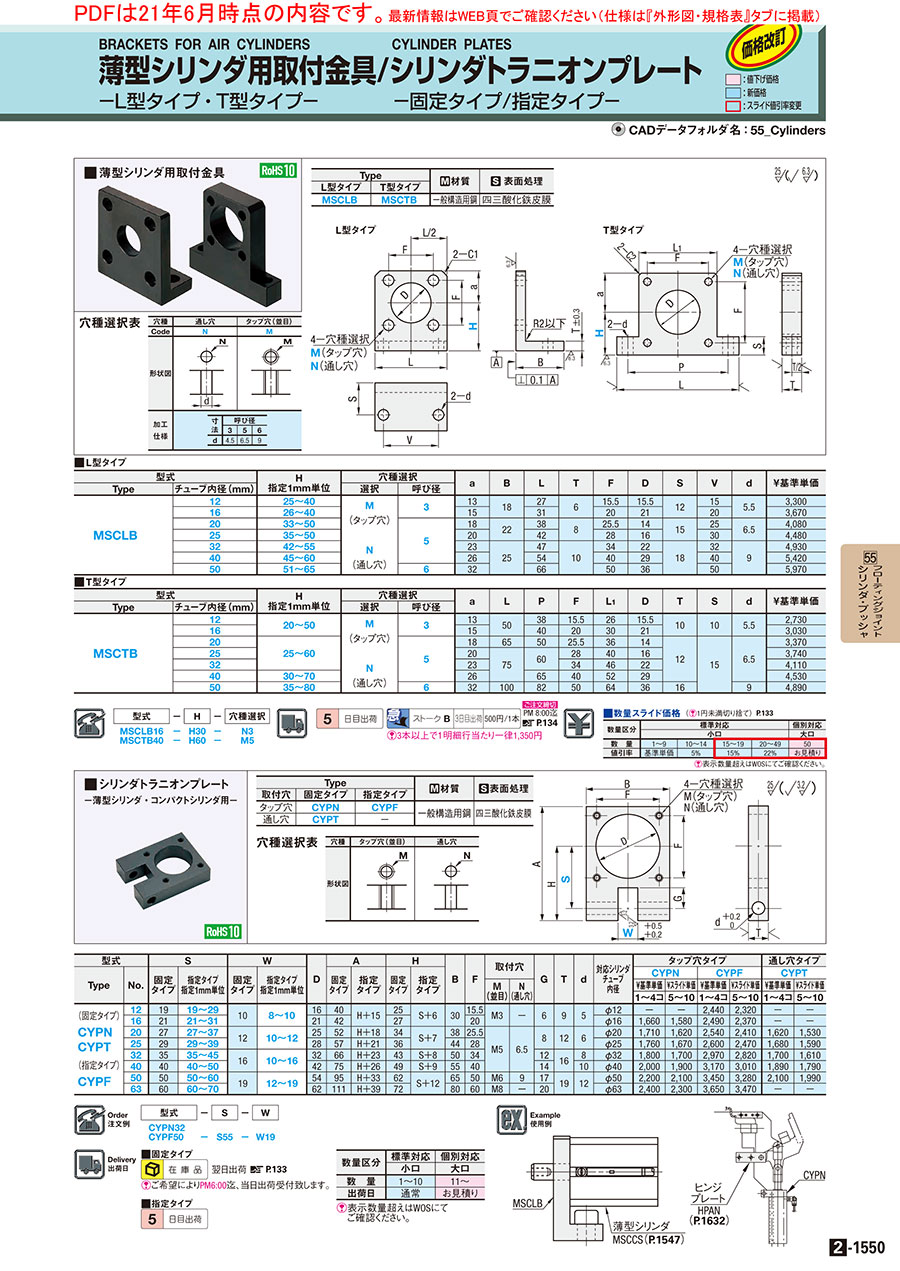

カタログ |P.2-1550

数量スライド割引
一部当日出荷可能

0件のレビュー（商品レビューの投稿ができます）

通常単価(税別): -

税込単価: -

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

薄型シリンダ用取付金具　二山クレビズ形取付金具

通常価格(税別)： 2,680円 (税込価格：2,948円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

薄型シリンダ用取付金具　Ｌ型タイプ/T型タイプ

2.5

通常出荷日：5 日目

【特長】薄型シリンダ・コンパクトシリンダの保持が可能な専用取付金具です。

詳細情報を確認する

種類
トラニオン
材質
一般構造用鋼
表面処理
四三酸化鉄皮膜
種類
シリンダトラニオンプレート
材質証明書
対象
材質証明書：材質
一般構造用鋼
材質証明書：表面処理
四三酸化鉄皮膜

ご注意

当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

未確定：候補が20型番あります。

外形図・規格表
型番リスト
詳細情報
カタログ

外形図・規格表

穴種選択表
穴種	タップ穴（並目）	通し穴
形状図

Type			[ M ]材質	[ S ]表面処理
取付穴	固定タイプ	指定タイプ
タップ穴	CYPN	CYPF	一般構造用鋼	四三酸化鉄皮膜
通し穴	CYPT	ー

規格表

型式	−	S	−	W
CYPN32 CYPF50	−	S55	−	W19

・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

型式		S		W		D	A		H		B	F	取付穴		G	T	d	対応シリンダチューブ内径	タップ穴タイプ				通し穴タイプ
Type	No.	固定タイプ	指定タイプ指定1mm単位	固定タイプ	指定タイプ指定1mm単位		固定タイプ	指定タイプ	固定タイプ	指定タイプ			取付穴						CYPN		CYPＦ		CYPT
													Ｍ (並目)	N (通し穴)					￥基準単価	￥スライド単価	￥基準単価	￥スライド単価	￥基準単価	￥スライド単価
													Ｍ (並目)	N (通し穴)					1〜4コ	5〜10	1〜4コ	5〜10	1〜4コ	5〜10
(固定タイプ) CYPN CYPT (指定タイプ) CYPＦ	12	19	19〜29	10	8〜10	16	40	H＋15	25	S＋6	30	15.5	M3	ー	6	9	5	φ12	-	-	2,560	2,440	-	-
	16	21	21〜31	10	8〜10	21	42	H＋15	27	S＋6	30	20	M3	ー	6	9	5	φ16	1,740	1,660	2,610	2,490	-	-
	20	27	27〜37	12	10〜12	25	52	H＋18	34	S＋7	38	25.5	M5	6.5	8	12	6	φ20	1,800	1,700	2,670	2,530	1,700	1,610
	25	29	29〜39	12	10〜12	28	57	H＋21	36	S＋7	44	28			8	12	6	φ25	1,850	1,750	2,730	2,590	1,760	1,670
	32	35	35〜45	16	10〜16	32	66	H＋23	43	S＋8	50	34			12	16	8	φ32	1,890	1,790	3,120	2,960	1,790	1,690
	40	40	40〜50	16	10〜16	42	75	H＋26	49	S＋9	55	40			14	16	10	φ40	2,100	2,000	3,330	3,160	1,980	1,880
	50	50	50〜60	19	12〜19	54	95	H＋33	62	S＋12	65	50	M6	9	17	19	12	φ50	2,310	2,210	3,620	3,440	2,210	2,090
	63	60	60〜70	19	12〜19	62	111	H＋39	72	S＋12	80	60	M8	ー	20	19	12	φ63	2,520	2,420	3,830	3,640	-	-

型番リスト

表示件数

型番

取付穴位置

取付穴種

チューブ内径

(mm)

穴ピッチ S

(mm)

幅 W

(mm)

RoHS?

最小発注数量

指定タイプ	タップ穴	12	19 ～ 29	8 ～ 10	10	1個
指定タイプ	タップ穴	16	21 ～ 31	8 ～ 10	10	1個
指定タイプ	タップ穴	20	27 ～ 37	10 ～ 12	10	1個
指定タイプ	タップ穴	25	29 ～ 39	10 ～ 12	10	1個
指定タイプ	タップ穴	32	35 ～ 45	10 ～ 16	10	1個
指定タイプ	タップ穴	40	40 ～ 50	10 ～ 16	10	1個
指定タイプ	タップ穴	50	50 ～ 60	12 ～ 19	10	1個
指定タイプ	タップ穴	63	60 ～ 70	12 ～ 19	10	1個
固定タイプ	タップ穴	16	21	10	10	1個
固定タイプ	タップ穴	20	27	12	10	1個
固定タイプ	タップ穴	25	29	12	10	1個
固定タイプ	タップ穴	32	35	16	10	1個
固定タイプ	タップ穴	40	40	16	10	1個
固定タイプ	タップ穴	50	50	19	10	1個
固定タイプ	タップ穴	63	60	19	10	1個
固定タイプ	通し穴	20	27	12	10	1個
固定タイプ	通し穴	25	29	12	10	1個
固定タイプ	通し穴	32	35	16	10	1個
固定タイプ	通し穴	40	40	16	10	1個
固定タイプ	通し穴	50	50	19	10	1個

通常単価(税別) (税込単価)	通常出荷日

- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
1,910円 ( 2,101円 )	在庫品1日目当日出荷可能
1,980円 ( 2,178円 )	在庫品1日目当日出荷可能
2,040円 ( 2,244円 )	在庫品1日目当日出荷可能
2,080円 ( 2,288円 )	在庫品1日目当日出荷可能
2,310円 ( 2,541円 )	在庫品1日目当日出荷可能
2,540円 ( 2,794円 )	在庫品1日目当日出荷可能
2,770円 ( 3,047円 )	在庫品1日目当日出荷可能
1,870円 ( 2,057円 )	在庫品1日目当日出荷可能
1,940円 ( 2,134円 )	在庫品1日目当日出荷可能
1,970円 ( 2,167円 )	在庫品1日目当日出荷可能
2,180円 ( 2,398円 )	在庫品1日目当日出荷可能
2,430円 ( 2,673円 )	在庫品1日目当日出荷可能

基本情報

【特長】薄型シリンダ・コンパクトシリンダの保持が可能な専用取付金具です。

ご注意

当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

納期・価格

納期

●固定タイプ

在庫品

翌日出荷 >>こちら

[ ! ]ご希望によりPM5:00迄、当日出荷受付致します。

●指定タイプ

日目出荷

出荷日については、こちらをご覧ください。

概要・仕様

使用例

カタログ

カタログ (見開き版)

現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。

商品担当おすすめ

ミスミ
薄型シリンダ用取付金具　二山クレビズ形取付金具
二山クレビズ形の薄型シリンダ用取付金具です。
ミスミ
薄型シリンダ用取付金具　Ｌ型タイプ/T型タイプ
薄型シリンダの保持が可能なＬ/T型の専用取付金具です。
ミスミ
薄型シリンダ用取付金具　フート形取付金具
フート型の薄型シリンダ専用取付金具です。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
