メカニカル部品技術窓口
薄型シリンダ
- 通常単価(税別)
- 3,110円～21,310円
- 税込単価
- 3,421円～23,441円
【特長】使いやすい薄型シリンダです。ストローク固定タイプでロット先端はおねじとめねじがございます。
- 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)

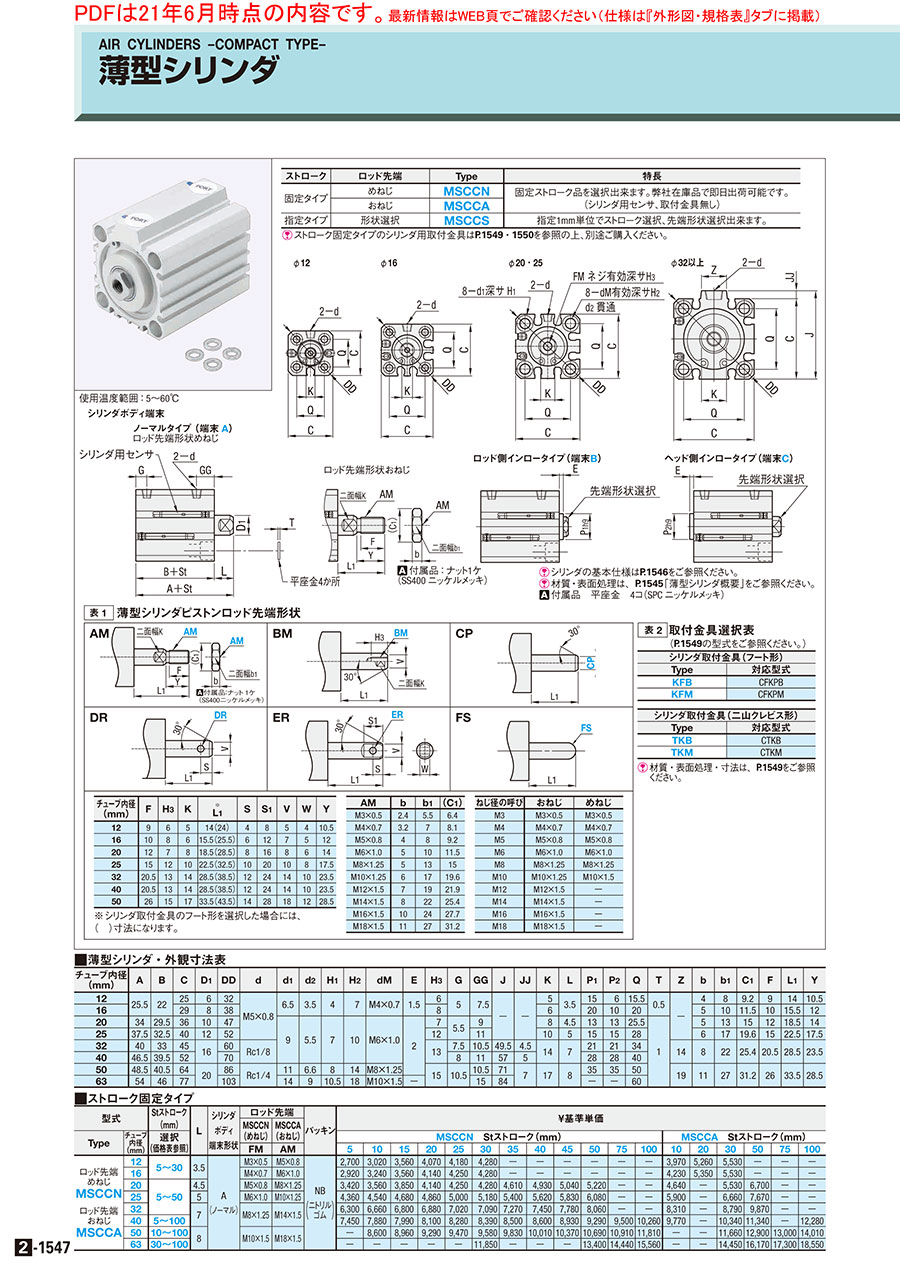

外形図・規格表
外形図
φ12 φ16 φ20・25 φ32以上
ロッド先端形状めねじ ロッド先端形状おねじ [ A ]付属品：ナット1ケ
(SS400ニッケルメッキ)
[ ! ]シリンダの材料・表面処理・基本仕様は、
「薄型シリンダ概要」をご参照ください。[ ! ]各種類にシリンダ用センサは、付属しておりません。>>こちらから別途ご購入ください。
規格表
| 型式 | − | ストローク | ||
| MSCCN | 20 | − | 35 | |
| ストロ−ク | ロッド先端 | Type | 特長 |
| 固定タイプ | めねじ | MSCCN | 固定ストローク品を選択出来ます。弊社在庫品で即日出荷可能です。 (シリンダ用センサ、取付金具無し) |
| おねじ | MSCCA |
[ ! ]パッキンセットは単品部品としてのお取り扱いがございません。
[ ! ]理論出力は、こちらの
「理論出力表」をご参照ください。[ ! ]シリンダ用取付金具は>>こちらを参照の上、別途ご購入ください。
| チューブ内径 (mm) | A | B | C | D1 | DD | d | d1 | d2 | H1 | H2 | dM | E | H3 | G | GG | J | JJ | K | L | P1 | P2 | Q | T | Z | b | b1 | C1 | F | L1 | Y |
| 12 | 25.5 | 22 | 25 | 6 | 32 | M5×0.8 | 6.5 | 3.5 | 4 | 7 | M4×0.7 | 1.5 | 6 | 5 | 7.5 | − | − | 5 | 3.5 | 15 | 6 | 15.5 | 0.5 | − | 4 | 8 | 9.2 | 9 | 14 | 10.5 |
| 16 | 29 | 8 | 38 | 8 | 6 | 20 | 10 | 20 | 5 | 10 | 11.5 | 10 | 15.5 | 12 | ||||||||||||||||
| 20 | 34 | 29.5 | 36 | 10 | 47 | 9 | 5.5 | 7 | 10 | M6×1.0 | 2 | 7 | 5.5 | 9 | 8 | 4.5 | 13 | 13 | 25.5 | 1 | 5 | 13 | 15 | 12 | 18.5 | 14 | ||||
| 25 | 37.5 | 32.5 | 40 | 12 | 52 | 12 | 11 | 10 | 5 | 15 | 15 | 28 | 6 | 17 | 19.6 | 15 | 22.5 | 17.5 | ||||||||||||
| 32 | 40 | 33 | 45 | 16 | 60 | Rc1/8 | 13 | 7.5 | 10.5 | 49.5 | 4.5 | 14 | 7 | 21 | 21 | 34 | 14 | 8 | 22 | 25.4 | 20.5 | 28.5 | 23.5 | |||||||
| 40 | 46.5 | 39.5 | 52 | 70 | 8 | 11 | 57 | 5 | 28 | 28 | 40 | |||||||||||||||||||
| 50 | 48.5 | 40.5 | 64 | 20 | 86 | Rc1/4 | 11 | 6.6 | 8 | 14 | M8×1.25 | 15 | 10.5 | 10.5 | 71 | 7 | 17 | 8 | 35 | 35 | 50 | 19 | 11 | 27 | 31.2 | 26 | 33.5 | 28.5 | ||
| 63 | 54 | 46 | 77 | 103 | 14 | 9 | 10.5 | 18 | M10×1.5 | − | 15 | 84 | − | − | 60 |
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
| 型式 | Stストローク (mm) | L | シリンダ ボディ 端末形状 | ロッド先端 | パッキン | ￥基準単価 | |||||||||||||||||||
| MSCCN (めねじ) | MSCCA (おねじ) | ||||||||||||||||||||||||
| Type | チューブ 内径 (mm) | 選択 (価格表参照) | MSCCN Stストローク(mm) | MSCCA Stストローク(mm) | |||||||||||||||||||||
| FM | AM | 5 | 10 | 15 | 20 | 25 | 30 | 35 | 40 | 45 | 50 | 75 | 100 | 10 | 20 | 30 | 50 | 75 | 100 | ||||||
| ロッド先端 めねじ MSCCN ロッド先端 おねじ MSCCA | 12 | 5〜30 | 3.5 | A (ノーマル) | M3×0.5 | M5×0.8 | NB (ニトリル) ゴム | 2,840 | 3,170 | 3,740 | 4,270 | 4,390 | 4,490 | － | － | － | － | － | － | 4,170 | 5,520 | 5,810 | － | － | － |
| 16 | M4×0.7 | M6×1.0 | 3,070 | 3,400 | 3,740 | 4,350 | 4,460 | 4,490 | － | － | － | － | － | － | 4,440 | 5,620 | 5,810 | － | － | － | |||||
| 20 | 5〜50 | 4.5 | M5×0.8 | M8×1.25 | 3,590 | 3,740 | 4,040 | 4,350 | 4,460 | 4,490 | 4,840 | 5,180 | 5,290 | 5,480 | － | － | 4,870 | － | 5,810 | 7,040 | － | － | |||
| 25 | 5 | M6×1.0 | M10×1.25 | 4,580 | 4,770 | 4,910 | 5,100 | 5,250 | 5,440 | 5,670 | 5,900 | 6,120 | 6,380 | － | － | 6,200 | － | 6,990 | 8,050 | － | － | ||||
| 32 | 7 | M8×1.25 | M14×1.5 | 6,620 | 6,990 | 7,140 | 7,220 | 7,370 | 7,440 | 7,630 | 7,820 | 8,170 | 8,460 | － | － | 8,730 | － | 9,230 | 10,360 | － | － | ||||
| 40 | 5〜100 | 7,820 | 8,270 | 8,390 | 8,510 | 8,690 | 8,810 | 8,930 | 9,030 | 9,380 | 9,750 | 9,980 | 10,770 | 10,260 | － | 10,860 | 11,910 | － | 12,890 | ||||||
| 50 | 10〜100 | 8 | M10×1.5 | M18×1.5 | － | 9,030 | 9,410 | 9,750 | 9,940 | 10,060 | 10,320 | 10,510 | 10,890 | 11,220 | 11,460 | 12,400 | － | － | 12,240 | 13,550 | 13,650 | 14,710 | |||
| 63 | 30〜100 | － | － | － | － | － | 12,440 | － | － | － | 14,070 | 15,160 | 16,340 | － | － | 15,170 | 16,980 | 18,170 | 19,480 | ||||||
「薄型シリンダ概要」をご参照ください。薄型シリンダ概要
ミスミの薄型シリンダは、コンパクトに設計されており省スペースでご使用が可能です。
一般的にご使用になる、汎用タイプを規格化しました。
固定ストロークタイプは即納、ストローク指定形状選択タイプは5日目発送の短納期を実現しました。
ミスミの薄型シリンダは、マグネット・ラバークッションを標準装備しております。
シリンダチューブ内径は8種類を用意。
ストローク指定形状選択タイプは、ストローク1mm単位指定・ロッド先端形状を選択出来ます。
シリンダ本体取付は、4ヶ所の通し穴から直接固定することが可能です。
また、取付部品としてフート形・二山クレビス形の2形状より選択出来ます。
センサは、8ヶ所（φ12は3ヶ所・φ16は6ヶ所）に取付可能。
1）負荷（N）・・・・・・・・・・・・・・・・「負荷の計算」参照
2）使用圧力（MPa）
3）ストローク（mm）
4）作動時間（s）
1）シリンダ出力を決める。（押出の場合）
F1 ＝η×A1×P
F1 ＝押出の推力（N）
A1 ＝押出受圧面積（mm2）・・・・・「シリンダ受圧面積表」参照
η ＝目的に応じた負荷率（%）・・・・「負荷率係数表」参照
P ＝使用圧力（MPa）
2）シリンダ出力を決める。（引込の場合）
F2 ＝η×A2×P
F2 ＝引込の推力（N）
A2 ＝引込受圧面積（mm2）・・・・・「シリンダ受圧面積表」参照
η ＝目的に応じた負荷率（%）・・・・「負荷率係数表」参照
P ＝使用圧力（MPa） ③チューブ内径を決める。
・シリンダ出力（N）と負荷（N）を基にチューブ内径を決める。
必要な負荷が表の
の範囲内になるように、シリンダを選定します。

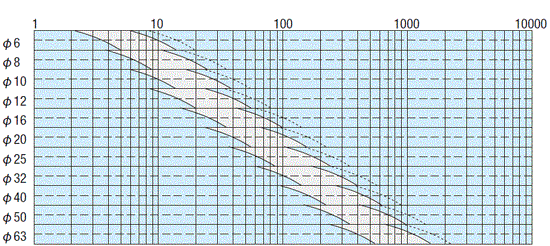

・・・・・「チューブ内径選定表」と「理論出力表」参照
例えば使用空気圧が0.5MPaで、105Nのシリンダ力が必要な場合、シリンダ径はφ20
（負荷率約70%）φ25（負荷率約45%）、φ32（負荷率約25%）の3サイズが選べます。
論出力（N）＝受圧面積（mm2）×使用圧力（MPa）
・ストローク（mm）と作動時間（s）を基に理論基準速度を決める。
・・・・・「理論基準速度選定表」参照
・シリンダストローク終端で負荷を止める場合、シリンダの許容運動
エネルギー（J）を確認する必要があります。
E＝m/2×V2・・・・・・・・・・「許容運動エネルギー表」参照
E＝運動エネルギー（J） m＝質量（kg） V＝速度（m/s）
注意：シリンダの許容運動エネルギー（J）を超える場合は、
1）シリンダチューブ内径の見直し。
2）外部にストッパを設置する。
等対策が必要です。
・シリンダのピストンロッド先端に横荷重が掛かる場合、許容横荷重（N）
を確認する必要があります。
下記の3条件を基に検証する。・・・・・「許容先端横荷重表」参照
1）シリンダチューブ内径
2）シリンダストローク（mm）
3）ロッド先端に掛かる横荷重（N）
注意：シリンダのピストンロッド先端に許容横荷重（N）を超える荷重が
掛かる場合は、
1）シリンダチューブ内径の見直し。
2）ピストンロッドにガイド機構を設け許容横荷重以内に抑える。
等対策が必要です。
| チューブ内径 mm | 作動 方向 | 使用圧カ（MPa） | |||||||||
| 0.1 | 0.2 | 0.3 | 0.4 | 0.5 | 0.6 | 0.7 | 0.8 | 0.9 | 1 | ||
| φ12 | 押し側 | 11 | 23 | 34 | 45 | 57 | 68 | 79 | 90 | 102 | 113 |
| 引き側 | 8 | 17 | 25 | 34 | 42 | 51 | 59 | 68 | 76 | 85 | |
| φ16 | 押し側 | 20 | 40 | 60 | 80 | 101 | 121 | 141 | 161 | 181 | 201 |
| 引き側 | 15 | 30 | 45 | 60 | 75 | 90 | 106 | 121 | 136 | 151 | |
| φ20 | 押し側 | 31 | 63 | 94 | 126 | 157 | 188 | 220 | 251 | 283 | 314 |
| 引き側 | 24 | 47 | 71 | 94 | 118 | 141 | 165 | 188 | 212 | 236 | |
| φ25 | 押し側 | 49 | 98 | 147 | 196 | 245 | 295 | 344 | 393 | 442 | 491 |
| 引き側 | 38 | 76 | 113 | 151 | 189 | 227 | 264 | 302 | 340 | 378 | |
| φ32 | 押し側 | 80 | 161 | 241 | 322 | 402 | 483 | 563 | 643 | 724 | 804 |
| 引き側 | 60 | 121 | 181 | 241 | 302 | 362 | 422 | 483 | 543 | 603 | |
| φ40 | 押し側 | 126 | 251 | 377 | 503 | 628 | 754 | 880 | 1005 | 1131 | 1257 |
| 引き側 | 106 | 211 | 317 | 422 | 528 | 633 | 739 | 844 | 950 | 1056 | |
| φ50 | 押し側 | 196 | 393 | 589 | 785 | 982 | 1178 | 1374 | 1571 | 1767 | 1963 |
| 引き側 | 165 | 330 | 495 | 660 | 825 | 990 | 1155 | 1319 | 1484 | 1649 | |
| φ63 | 押し側 | 312 | 623 | 935 | 1247 | 1559 | 1870 | 2182 | 2494 | 2806 | 3117 |
| 引き側 | 280 | 561 | 841 | 1121 | 1402 | 1682 | 1962 | 2242 | 2523 | 2803 | |
負荷の計算 負荷はシリンダに加わる物体の質量とその方向から計算してください。
F＝ m×g
ヨコ方向の場合
F＝ m×g×μ
F＝負荷（N）
m＝物体の質量（kg）
μ＝摩擦係数(通常μ＝0.3)
g＝9.8m／sec2
| チューブ内径 （mm） | ロッド径 （mm） | A2受圧面積(mm2) IN（引き側） | A1受圧面積(mm2) OUT（押し側） |
| 12 | 6 | 85 | 113 |
| 16 | 8 | 151 | 201 |
| 20 | 10 | 236 | 314 |
| 25 | 12 | 378 | 491 |
| 32 | 16 | 603 | 804 |
| 40 | 16 | 1056 | 1257 |
| 50 | 20 | 1649 | 1963 |
| 63 | 20 | 2803 | 3117 |
負荷率係数表η＝0.7以下η＝0.5以下η＝1以下
| 作業目的 | 負荷率η | |
| 静的作業(クランプ、バイス、低速のかしめ等) | 0.7以下 | |
| 動的作業 | ガイドに乗った負荷の水平方向 | 1以下 |
| 負荷の垂直～水平作動 | 0.5以下 | |
指定圧力0.5MPa
指定圧力0.7MPa

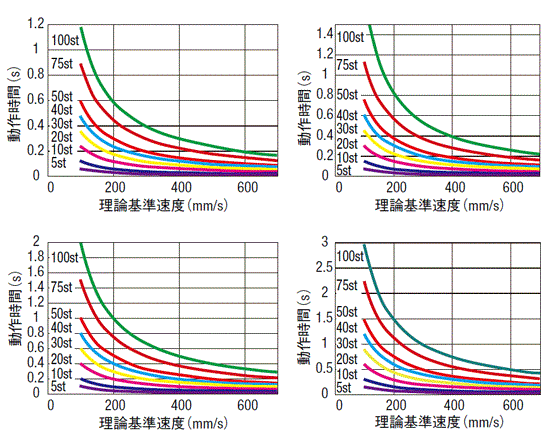

シリンダ出力(N)理論基準速度選定表
（各グラフは上から100.75.50.40.30.20.10.5stのシリンダストロークを表したものです。）
負荷率＝0％ 負荷率＝25％ 負荷率＝50％ 負荷率＝70％

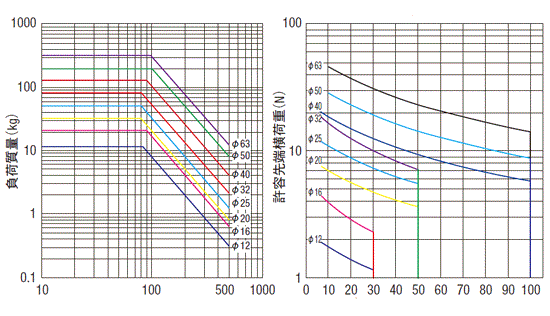

許容運動エネルギー表 許容先端横荷重表速度(mm/s) シリンダストローク(mm).gif){kind=icon}
規格表に戻る●空気消費量（複動シリンダの1往復当たりの場合）
①エアシリンダの往復作動によって、シリンダ内やシリンダと切換弁間の配管内で
消費される空気量で、コンプレッサの選定・ランニングコストの計算に必要になります。
（計算式）
Qc＝Qcc＋Qcp
Qcc＝エアシリンダの空気消費量［ℓ（ANR）］Qcp＝チューブ又は配管の空気消費量［r（ANR）］
A1 ＝押側受圧面積［mm2］・・・・・・・・・・「シリンダ受圧面積表」参照
A2 ＝引側受圧面積［mm2］・・・・・・・・・・「シリンダ受圧面積表」参照
L ＝シリンダストローク［mm］
P ＝使用圧力［MPa］
ℓ ＝配管の長さ［mm］
a ＝配管の内断面積［mm2］
Qc ＝エアシリンダの1往復に要する空気消費量［ℓ（ANR）］
消費量に対して十分余裕のあるものを選ぶ必要があります。
配管途中の漏れやドレン弁、パイロット弁等で消費したり、温度低下による空気体積の縮
小などがある為です。
（計算式）
Qc´ ＝コンプレッサの吐出流量［ℓ/min（ANR）］
n ＝シリンダの1分間当り往復回数
余裕率＝1.5～（ お客様にて設定ください）
エアシリンダを所定の速度で作動させる為に必要な空気量で、切換弁より上流の配管径
やF,R,L機器（フィルタ、レギュレータ、ルブリケータ）の選定に必要となります。
（計算式）
Qr1＝押側の所要空気量［ℓ/min（ANR）］
Qr2＝引側の所要空気量［ℓ/min（ANR）］
A1 ＝押側受圧面積［mm2］・・・・・・・・・・「シリンダ受圧面積表」参照
A2 ＝引側受圧面積［mm2］・・・・・・・・・・「シリンダ受圧面積表」参照
V ＝最大ピストン速度［mm/s］
P ＝使用圧力［MPa］
＊複動シリンダの場合は、Qr1・Qr2の大きな方を用いてください。
また選定したい配管や機器の下流に複数本のエアシリンダがある場合は、
同時に動くものの合計中の最大量を用いてください。
| チュ－ブ内径（mm） | 12~25 | 32~40 | 50 | 63 |
| 作動形式 | 複動形 | |||
| 使用流体 | 空気 | |||
| 最低使用圧力（MPa） | 0.1 | |||
| 最高使用圧力（MPa） | 1.0 | |||
| 耐圧力（MPa） | 1.5 | |||
| 使用温度範囲（℃） | 5～60 | |||
| 使用ピストン速度（mm/s） | 50～500 | |||
| クッション機構 | NBR | |||
| ストロ－ク許容差（mm） | 0～+1.0 | 0～+2.0 | ||
| 潤滑 | 無給油 | |||
| 管接続口径 | M5×0.8 | Rc1/8 | Rc1/4 | |
基本構造図
| 番号 | 部品名称 | [ M ]材質 | [ S ]表面処理 | |
| φ12～32 | φ40～63 | |||
| ① | ボディ | A6063－T5 | A6063 T5 | アルマイト |
| ② | ロッドカバー | A4032 | A6061－T6 | アルマイト |
| ③ | ヘッドカバー | A6061－T6 | A6061－T6 | アルマイト |
| ④ | ピストン | A6061－T6 | A6061－T6 | アルマイト |
| ⑤ | ピストンR | A6061－T6 | A6061－T6 | アルマイト |
| ⑥ | ピストンロッド | SUS304 | S45C | 硬質クロムメッキ |
| ⑦ | マグネット | ー | ー | ー |
| ⑧ | ピストンガスケット | NBR | NBR | ー |
| ⑨ | 六角穴付皿ボルト | SUS304 | SCM435 | ー |
| ⑩ | ボディガスケット | NBR | NBR | ー |
| ⑪ | ロッドパッキン | NBR | NBR | ー |
| ⑫ | ピストンパッキン | NBR | NBR | ー |
| ⑬ | ロッドクッション | NBR | NBR | ー |
| ⑭ | ヘッドクッション | NBR | NBR | ー |
| ⑮ | ストップリング | SUS304 | SK5M | ニッケルメッキ（φ40～63) |
| ⑯ | ロッドブッシュ | ー | 無給油ブシュ | ー |
| ⑰ | ワッシャ | SPC | SPC | ニッケルメッキ |
| 型式 | MD11 | MD13 | ME33 | MD14 | ME34 |
| 配線取出方向 | 後方 | 後方 | 上方 | 後方 | 上方 |
| 接点方式 | 有接点 | 無接点 | |||
| 電源電圧範囲 | ー | DC5～28V | ー | ||
| 負荷電圧範囲 | DC24V,AC110V | DC28V以下 | DC10～28V | ||
| 負荷電流範囲 | DC24V:5～40mA | 0.1～40mA | 5～20mA | ||
| AC110V:5～20mA | |||||
| 内部降下電圧 | 3V以下 | 0.5V以下 | 5V以下 | ||
| 漏れ電流 | 0μA | 50μA以下（DC24V,25℃） | 1mA以下（DC24V,25℃） | ||
| 消費電流 | 10mA以下 | ー | |||
| 動作時間 | 1ms以下 | ||||
| 復帰時間 | 1ms以下 | ||||
| 絶縁抵抗 | DC500Vメガにて100MΩ以上（ケース～コード間） | ||||
| 耐電圧 | AC1500V 1分間（ケース～コード間） | ||||
| 耐衝撃 | 294m/s2 | ||||
| 耐振動 | 横振幅1.5mm 10～55H（z 1掃引、1分間、X,Y,Z各方向2時） | ||||
| 周囲温度 | 0～＋60℃（但し、凍結無きこと） | ||||
| 結線方式 | PVC 0.2mm2 | PVC 0.15mm2 | PVC 0.2mm2 | ||
| 2芯外径φ2.6mm | 3芯外径φ2.6mm | 2芯外径φ2.6mm | |||
| リード線長 | 1m・3m | ||||
| 保護構造 | IP6（7 IEC規格）、JIS092（0 防浸形） | ||||
| 保護回路 | なし | あり | |||
| 表示灯 | 発光ダイオード（ON時点灯） | ||||
| 適合負荷 | 小形リレー・プログラマブルコントローラ | ||||
| 電気回路 |  |  |  | ||
注意「警告」：使用状況により危険な状態で、回避しないと死亡もしくは重傷を負う可能性があるもの。
「注意」：使用状況により危険な状態で、回避しないと軽いもしくは中程度の負傷又は、財産の損害、損傷の可能性があるもの。
①エアシリンダの仕様をご確認の上、仕様範囲内でご使用ください。
仕様範囲外の圧力や温度での使用、圧縮空気以外の流体の使用は破損や作動不良に
より、人体に危険を及ぼしたり、機械に損傷を与える恐れがありますので、必ず仕様範囲内
でご使用ください。
②エアシリンダの動作中に、可動部に手足を挟まれる等人体に損傷を与えたり、機械に損傷
を与えたりすることがありますのでご注意ください。
特に、人体に危険を及ぼす恐れがある場合には保護カバーを取り付けて安全対策を実施
してください。
③電源、空気圧源のトラブルによりエアシリンダの作動が停止したり、出力が低下して人体に
危険を及ぼしたり、機器に損傷を及ぼしたりする恐れがある場合は、安全対策を施してくだ
さい。
④エアシリンダの固定や他の機器との連結は緩まないように確実に行ってください。
（シリンダ）▲注意
①エアシリンダに供給する圧縮空気は、エアドライヤやエアフィルタによりドレンやゴミを取り除
き、清浄な空気を使用してください。圧縮空気中に不純物が含まれていると作動不良の原
因となります。
③ピストンロッドに許容範囲外の横荷重が掛からないようにしてください。
作動不良やパッキン損傷の原因となります。
④エアシリンダは無給油で使用出来ます。
給油する場合はタービン油1種(ISO VG32)を給油してください。給油して使用した場合は
途中で給油を止めると初期潤滑剤が消失し作動不良を起こすことがありますので、継続して
給油してください。
①爆発性ガスの雰囲気では絶対に使用しないでください。
センサは防爆構造になっていませんので爆発災害を引き起こす可能性があります。
（シリンダ用センサ）▲警告
①シリンダ用センサの仕様をご確認の上、仕様範囲内でご使用ください。仕様範囲外の負荷
電流・電圧・温度・衝撃等での使用は、センサの破損や作動不良の原因となります。
②磁界が発生している所、爆発性ガスの雰囲気、水・油がかかる場所、極端な温度変化が
ある場所、衝撃が発生する場所、粉塵が多い場所には、使用しないでください。センサの誤
動作や破損の原因となります。
③センサのリード線の色分けに従って正しく配線をしてください。
〈有接点形センサ〉
・配線を逆にすると、センサは作動しますが表示灯は点灯しません。（DC24Vのみ）
〈2線式無接点形センサ〉
・逆配線をすると常時ON状態になります。
〈3線式無接点形センサ〉
・電源線と出力線を間違えて配線した場合、センサが破損します。
④リレー等サージ電圧が発生する負荷を接続する場合は、接点保護回路内蔵スイッチを使
用するか、保護回路を接続してご使用ください。
⑤2線式センサにリレーやPLC（プログラマブルコントローラ）等の負荷を接続しないで電源を投
入するとセンサが破損します。必ず負荷を接続してから電源を投入してください。
⑥動力線や高圧線と同一配線の使用は避けてください。
ノイズにより誤動作する可能性があります。
⑦配線の絶縁不良があるとセンサに過電流が流れて破損することがあります。
絶縁不良がないことを確認してください。
⑧センサの配線が長くなると、ON時の突入電流が増大して接点を破損する場合があります。
配線長さ5mを超える場合は、必ず接点保護回路を接続してください。
⑩センサ固定は、締め付けトルクを守って取り付けてください。（0.1～0.2Nm）
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
4,560円 ( 5,016円 ) | 在庫品1日目当日出荷可能 |
6,040円 ( 6,644円 ) | 在庫品1日目当日出荷可能 |
6,360円 ( 6,996円 ) | 在庫品1日目当日出荷可能 |
4,860円 ( 5,346円 ) | 在庫品1日目当日出荷可能 |
6,150円 ( 6,765円 ) | 在庫品1日目当日出荷可能 |
6,360円 ( 6,996円 ) | 在庫品1日目当日出荷可能 |
5,330円 ( 5,863円 ) | 在庫品1日目当日出荷可能 |
6,360円 ( 6,996円 ) | 在庫品1日目当日出荷可能 |
7,700円 ( 8,470円 ) | 在庫品1日目当日出荷可能 |
6,780円 ( 7,458円 ) | 在庫品1日目当日出荷可能 |
7,650円 ( 8,415円 ) | 在庫品1日目当日出荷可能 |
8,810円 ( 9,691円 ) | 在庫品1日目当日出荷可能 |
9,550円 ( 10,505円 ) | 在庫品1日目当日出荷可能 |
10,100円 ( 11,110円 ) | 在庫品1日目当日出荷可能 |
11,330円 ( 12,463円 ) | 在庫品1日目当日出荷可能 |
11,220円 ( 12,342円 ) | 在庫品1日目当日出荷可能 |
11,880円 ( 13,068円 ) | 在庫品1日目当日出荷可能 |
13,030円 ( 14,333円 ) | 在庫品1日目当日出荷可能 |
14,100円 ( 15,510円 ) | 在庫品1日目当日出荷可能 |
13,390円 ( 14,729円 ) | 在庫品1日目当日出荷可能 |
14,820円 ( 16,302円 ) | 在庫品1日目当日出荷可能 |
14,930円 ( 16,423円 ) | 在庫品1日目当日出荷可能 |
16,090円 ( 17,699円 ) | 在庫品1日目当日出荷可能 |
16,600円 ( 18,260円 ) | 在庫品1日目当日出荷可能 |
18,580円 ( 20,438円 ) | 在庫品1日目当日出荷可能 |
19,880円 ( 21,868円 ) | 在庫品1日目当日出荷可能 |
21,310円 ( 23,441円 ) | 在庫品1日目当日出荷可能 |
3,110円 ( 3,421円 ) | 在庫品1日目当日出荷可能 |
3,470円 ( 3,817円 ) | 在庫品1日目当日出荷可能 |
4,090円 ( 4,499円 ) | 在庫品1日目当日出荷可能 |
4,670円 ( 5,137円 ) | 在庫品1日目当日出荷可能 |
4,800円 ( 5,280円 ) | 在庫品1日目当日出荷可能 |
4,910円 ( 5,401円 ) | 在庫品1日目当日出荷可能 |
3,360円 ( 3,696円 ) | 在庫品1日目当日出荷可能 |
3,720円 ( 4,092円 ) | 在庫品1日目当日出荷可能 |
4,090円 ( 4,499円 ) | 在庫品1日目当日出荷可能 |
4,760円 ( 5,236円 ) | 在庫品1日目当日出荷可能 |
4,880円 ( 5,368円 ) | 在庫品1日目当日出荷可能 |
4,910円 ( 5,401円 ) | 在庫品1日目当日出荷可能 |
3,930円 ( 4,323円 ) | 在庫品1日目当日出荷可能 |
4,090円 ( 4,499円 ) | 在庫品1日目当日出荷可能 |
4,420円 ( 4,862円 ) | 在庫品1日目当日出荷可能 |
4,760円 ( 5,236円 ) | 在庫品1日目当日出荷可能 |
4,880円 ( 5,368円 ) | 在庫品1日目当日出荷可能 |
4,910円 ( 5,401円 ) | 在庫品1日目当日出荷可能 |
5,290円 ( 5,819円 ) | 在庫品1日目当日出荷可能 |
5,670円 ( 6,237円 ) | 在庫品1日目当日出荷可能 |
5,790円 ( 6,369円 ) | 在庫品1日目当日出荷可能 |
6,000円 ( 6,600円 ) | 在庫品1日目当日出荷可能 |
5,010円 ( 5,511円 ) | 在庫品1日目当日出荷可能 |
5,220円 ( 5,742円 ) | 在庫品1日目当日出荷可能 |
5,370円 ( 5,907円 ) | 在庫品1日目当日出荷可能 |
5,580円 ( 6,138円 ) | 在庫品1日目当日出荷可能 |
5,740円 ( 6,314円 ) | 在庫品1日目当日出荷可能 |
5,950円 ( 6,545円 ) | 在庫品1日目当日出荷可能 |
6,200円 ( 6,820円 ) | 在庫品1日目当日出荷可能 |
6,450円 ( 7,095円 ) | 在庫品1日目当日出荷可能 |
6,700円 ( 7,370円 ) | 在庫品1日目当日出荷可能 |
6,980円 ( 7,678円 ) | 在庫品1日目当日出荷可能 |
7,240円 ( 7,964円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
【特長】使いやすい薄型シリンダです。ストローク固定タイプでロット先端はおねじとめねじがございます。
ご注意
- 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
この商品を見た人は、こんな商品も見ています
最近見た商品
通常価格、通常出荷日が表示と異なる場合がございます
この商品に関連するミスミ ユニット事例その他の事例を探す
エアシリンダカテゴリの売れ筋ランキング
通常価格、通常出荷日が表示と異なる場合がございます
SMC
ガイド付薄形シリンダ MGPシリーズ
4.6通常価格(税別)：13,126円～
通常出荷日:当日出荷可能在庫品1日目～
SMC
【在庫品多数】薄形シリンダ 標準形 複動・片ロッド CQ2シリーズ
4.5通常価格(税別)：2,420円～
通常出荷日:当日出荷可能在庫品1日目～
ミスミ
ガイド付シリンダ
4.2通常価格(税別)：12,230円～
通常出荷日:当日出荷可能在庫品1日目～
コガネイ
薄型シリンダ Cシリーズ
4.5通常価格(税別)：2,772円～
通常出荷日:当日出荷可能在庫品1日目～
SMC
薄形シリンダ コンパクトタイプ 標準形 複動 片ロッド CQSシリーズ
4.9通常価格(税別)：2,420円～
通常出荷日:当日出荷可能在庫品1日目～
ミスミ
薄型シリンダ
4.2通常価格(税別)：3,110円～
通常出荷日:当日出荷可能在庫品1日目
SMC
ミニフリーマウントシリンダ/CUJシリーズφ4、φ6、φ8、φ10
0通常価格(税別)：2,284円～
通常出荷日:当日出荷可能在庫品1日目～
SMC
デュアルロッドシリンダ 基本タイプ CXSシリーズ
4.7通常価格(税別)：8,719円～
通常出荷日:当日出荷可能在庫品1日目～
SMC
エアシリンダ標準形：複動・片ロッド/CJ2シリーズ
5通常価格(税別)：1,923円～
通常出荷日:当日出荷可能在庫品1日目～
