フローティングジョイント 簡易接続型 － 【めねじ】 シリンダコネクタ・板金ホルダセット －
ご注意
- 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
未確定：候補が4型番あります。

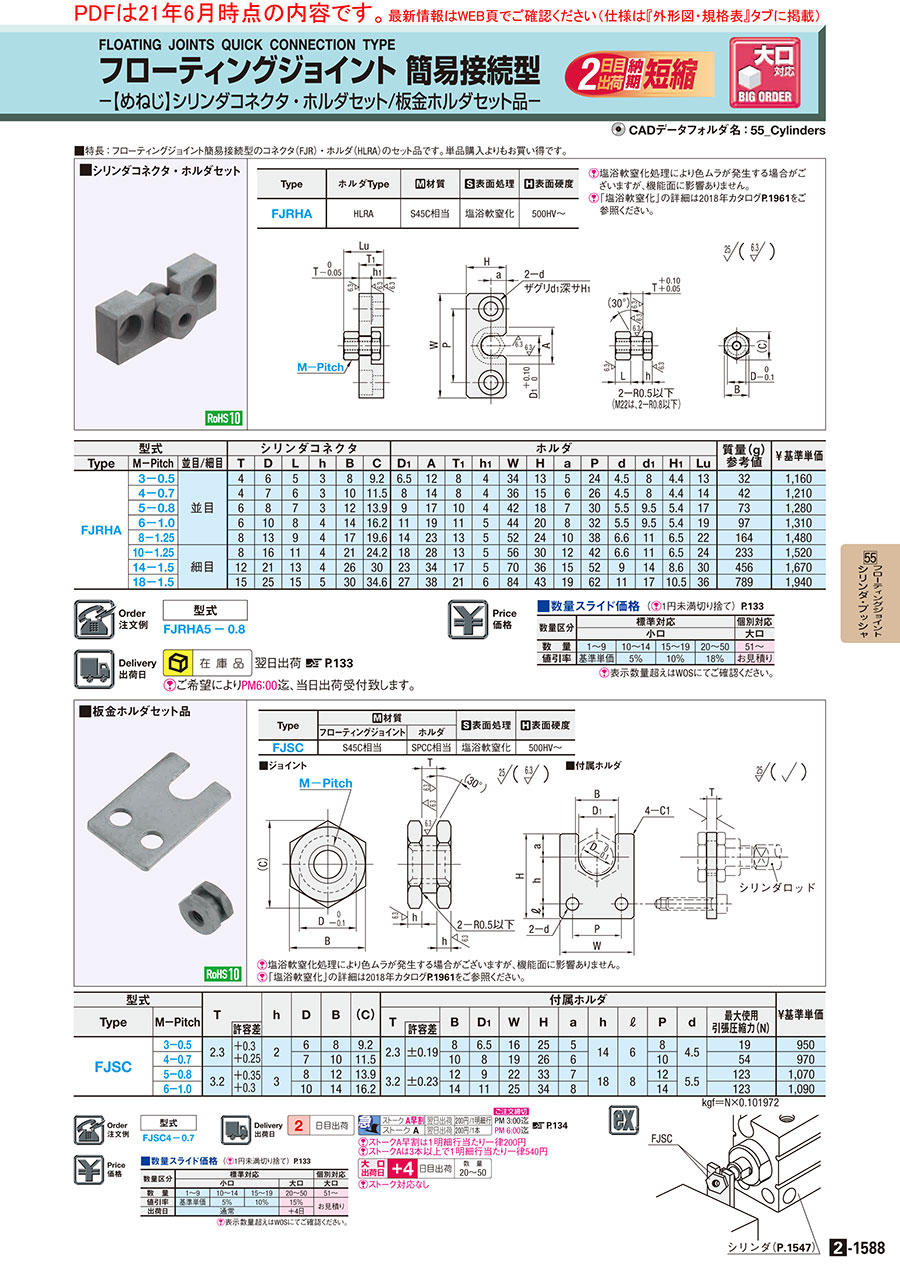

外形図・規格表
■ジョイント
■付属ホルダ
[ ! ]指示無き寸法公差はJISB0405m級に準じる。ただし、B、T寸法は除く。
| Type | [ M ]材質 | [ S ]表面処理 | [ H ]表面硬度 | |
| フローティングジョイント | ホルダ | |||
| FJSC | S45C相当 | SPCC相当 | 塩浴軟窒化 | 500HV〜 |
[ ! ]「塩浴軟窒化」の詳細はこちらをご参照ください。
規格表
| 型式 |
| FJSC4−0.7 |
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
kgf＝N×0.101972
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
| 型式 | T | h | D | B | (C) | 付属ホルダ | ￥基準単価 | |||||||||||||
| Type | M−Pitch | T | B | D1 | W | H | a | h | ℓ | P | d | 最大使用 引張圧縮力(N) | ||||||||
| 許容差 | 許容差 | |||||||||||||||||||
| FJSC | 3−0.5 | 2.3 | ＋0.3 ＋0.25 | 2 | 6 | 8 | 9.2 | 2.3 | ±0.19 | 8 | 6.5 | 16 | 25 | 5 | 14 | 6 | 8 | 4.5 | 19 | 1,000 |
| 4−0.7 | 7 | 10 | 11.5 | 10 | 8 | 19 | 26 | 6 | 10 | 54 | 1,020 | |||||||||
| 5−0.8 | 3.2 | ＋0.35 ＋0.3 | 3 | 8 | 12 | 13.9 | 3.2 | ±0.23 | 12 | 9 | 22 | 33 | 7 | 18 | 8 | 12 | 5.5 | 123 | 1,120 | |
| 6−1.0 | 10 | 14 | 16.2 | 14 | 11 | 25 | 34 | 8 | 14 | 123 | 1,140 | |||||||||
詳細情報
基本情報
省スペースな場面で活躍できるＭ３～Ｍ６に対応したフローティングジョイントです。
ご注意
- 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
納期・価格
価格表
■数量スライド価格 （[ ! ]1円未満切り捨て） こちら
[ ! ]表示数量超えはWOSにてご確認ください。
| 数量区分 | 標準対応 | 個別対応 | |||
| 小口 | 大口 | 大口 | |||
| 数 量 | 1〜9 | 10〜14 | 15〜19 | 20〜50 | 51～ |
| 値引率 | 基準単価 | 5％ | 10％ | 15％ | お見積り |
| 出荷日 | 通常 | ＋4日 | |||
概要・仕様
使用例
商品担当おすすめ
フローティングジョイント 簡易接続型 － 【めねじ】 シリンダコネクタ・板金ホルダセット －のレビュー
簡易ジョイント
5
5.02019/09/14
簡易でのフローティングジョイントとして使用しました。
タフトライド処理で金額も満足ですが、あくまでも簡易タイプで構わない...もっと読む
0人が参考にしています。
シリンダロッドの連結
5
5.02017/08/22
コンパクトで設計しやすいです。
タフトライドもしてあるので製作するより手間が省け、
古い設備のものも置き換えやすいです。
0人が参考にしています。
