エアシリンダ　パネルマウントタイプ　単動タイプ

エアシリンダ　パネルマウントタイプ　単動タイプ

ご注意

  • 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

ミスミユニット事例

気液分離排気BOX

無料設計アドオンソフト
対象：SOLIDWORKS/
iCAD SX/Inventor
未確定：候補が3型番あります。
数量：

外形図・規格表

MSPCM（パネルマウント単動タイプ）
エアシリンダ　パネルマウントタイプ　単動タイプ:関連画像		■MSPCM基本仕様
チューブ内径（mm）6
作動形式押出単動形
使用流体空気
最低使用圧力（MPa）0.2
最高使用圧力（MPa）0.7
耐圧力（MPa）1.0
使用温度範囲（℃）5～60
使用ピストン速度（mm/s）50～500
クッション機構なし
ストローク許容差（mm）0～＋1.0
潤滑無給油
管接続口径M5×0.8

規格表

型式−Stストローク
MSPCM6−5
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
型式Stストローク
(mm)
選択		L￥基準単価
Typeチューブ内径
(mm)
MSPCM6512.51,600
1019.5
1526.5

型番リスト

表示件数
  • 1
    • 型番
    MSPCM6-5
    MSPCM6-10
    MSPCM6-15

    ストローク (St)

    (mm)

    		RoHS?最小発注数量
    5
    10
    1個
    10
    10
    1個
    15
    10
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    1,650円
    ( 1,815円 )
    在庫品1日目当日出荷可能
    1,650円
    ( 1,815円 )
    在庫品1日目当日出荷可能
    1,650円
    ( 1,815円 )
    在庫品1日目当日出荷可能
  • 1

    • 詳細情報

    基本情報

    【特長】非常に小型のエアシリンダです。パネルに取り付け可能です。

    ご注意

    • 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

    納期・価格

    価格表

    ■数量スライド価格 （[ ! ]1円未満切り捨て） こちら
    数量区分標準対応個別対応
    小口大口
    数 量1〜45〜2021～
    値引率基準単価5％お見積り
    [ ! ]表示数量超えは
    WOSにてご確認ください。

    納期

    在庫品
    		翌日出荷 >>こちら
    [ ! ]ご希望によりPM5:00迄、当日出荷受付致します。

    出荷日については、こちらをご覧ください。

    概要・仕様

    仕様・概要

    ■MSPCM構造図
    エアシリンダ　パネルマウントタイプ　単動タイプ:関連画像
    ■MSPCM:部品明細
    番号部品名[ M ]材質[ S ]表面処理
    ①ボディC3604−CD無電解ニッケルメッキ
    ②カバーC5441B―
    ③ピストンロッドSUS303―
    ④ピストンパッキンNBR―
    ⑤バネSWP―
    ⑥ボディナットC3604−CD無電解ニッケルメッキ
    ⑦ロッドナットC3604−CD無電解ニッケルメッキ

    使用例

    カタログ

    • 現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。

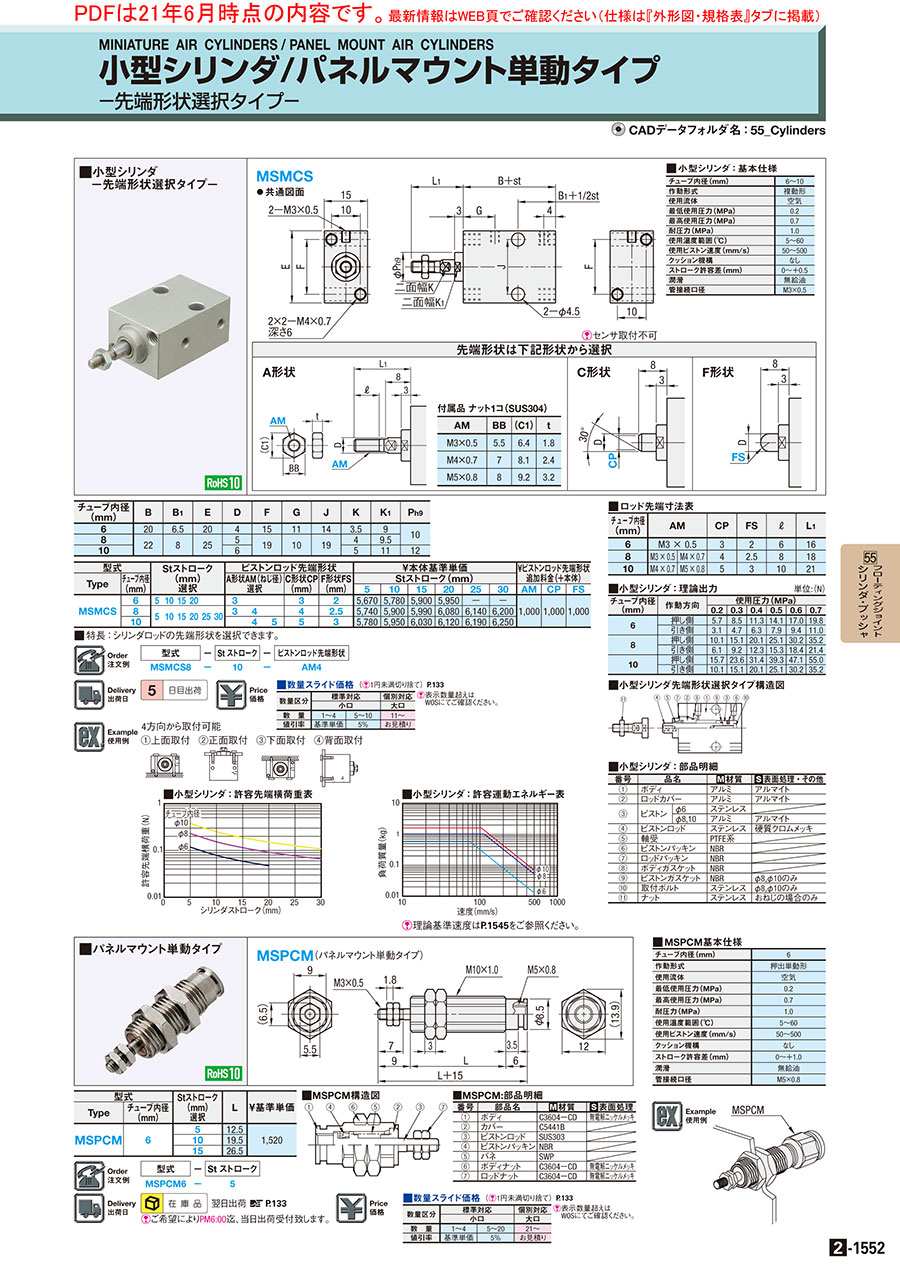

    2-1552

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

    エアシリンダ　パネルマウントタイプ　単動タイプのレビュー
    4.5平均満足度：4.54件のレビュー
    機械
    4
    満足度：4.02020/11/23
    狭いスペースでの使用にはとても便利でいいと思います。当日出荷できるところもいいと思います。
    1人が参考にしています。
    不良製品取り出し防止
    5
    満足度：5.02019/11/21
    製品を取り出せなくするためにたまに使用します。シリンダーとしての使い勝手は有名他社と遜色有りません。一番の良いところは短...もっと読む
    0人が参考にしています。
    高校生ロボット競技大会で製作するロボットのアーム部分に使用
    5
    満足度：5.02019/01/16
    狭いスペースに５つ連続で取付けなければいかなったため、複動形は使用することができなかった。単動型だと、製品自体もコンパク...もっと読む
    0人が参考にしています。
    部品の片寄せ
    4
    満足度：4.02018/05/17
    部品の片寄せに使用しています。部品が小さいのでこれくらいのサイズのものを探していました。単動ですがしっかり動作します。
