メカニカル部品技術窓口
吸着パッド
- 環境対応
- RoHS対応（10物質）
- 特性・用途
- 耐食性・耐薬品 / 絶縁性 / 耐熱性
- 本体種類
- パッド単品
- パット種類
- 標準
- 取付タイプ
- 埋込式
- 材質
- ゴム系
- ゴム系材質
- シリコンゴム
ご注意
- 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
未確定：候補が11型番あります。

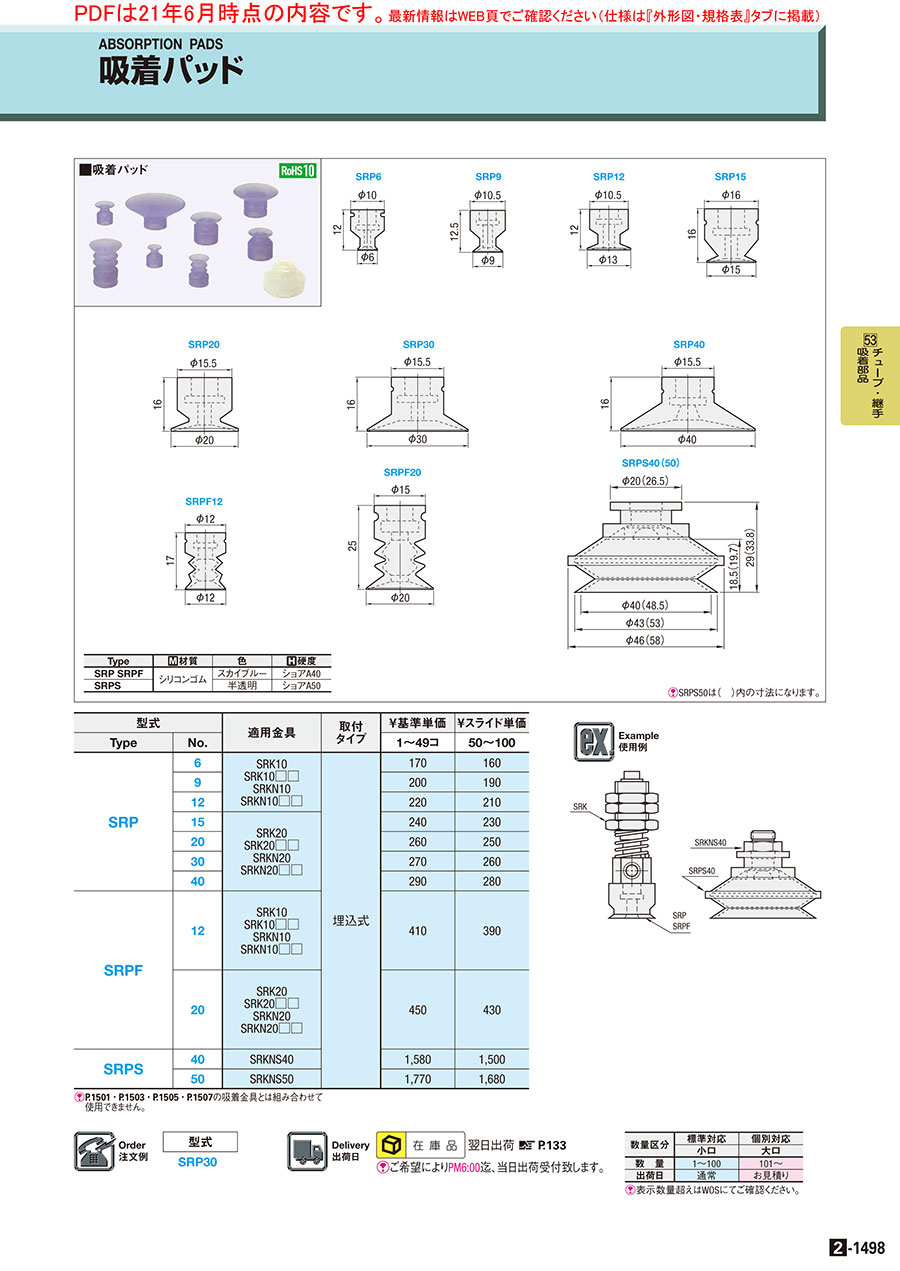

外形図・規格表
SRP6 SRP9 SRP12 SRP15 SRP20 SRP30 SRP40 SRPF12 SRPS40（50） SRPF20
[ ! ]SRPS50は（ ）内の寸法になります。
[ ! ]SRPS50は（ ）内の寸法になります。
| Type | [ M ]材質 | 色 | [ H ]硬度 |
| SRP SRPF | シリコンゴム | スカイブルー | ショアA40 |
| SRPS | 半透明 | ショアA50 |
規格表
| 型式 |
| SRP30 |
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
[ ! ]P.1473・P.1475・P.1477・P.1479の吸着金具とは組み合わせて
使用できません。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
| 型式 | 適用金具 | 取付 タイプ | ￥基準単価 | ￥スライド単価 | |
| Type | No. | 1～49コ | 50～100 | ||
| SRP | 6 | SRK10 SRK10□□ SRKN10 SRKN10□□ | 埋込式 | 180 | 170 |
| 9 | 210 | 200 | |||
| 12 | 230 | 220 | |||
| 15 | SRK20 SRK20□□ SRKN20 SRKN20□□ | 250 | 240 | ||
| 20 | 270 | 260 | |||
| 30 | 280 | 270 | |||
| 40 | 300 | 290 | |||
| SRPF | 12 | SRK10 SRK10□□ SRKN10 SRKN10□□ | 430 | 410 | |
| 20 | SRK20 SRK20□□ SRKN20 SRKN20□□ | 470 | 450 | ||
| SRPS | 40 | SRKNS40 | 1,660 | 1,580 | |
| 50 | SRKNS50 | 1,860 | 1,760 | ||
使用できません。
型番リスト
表示件数
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
200円 ( 220円 ) | 在庫品1日目当日出荷可能 |
230円 ( 253円 ) | 在庫品1日目当日出荷可能 |
250円 ( 275円 ) | 在庫品1日目当日出荷可能 |
280円 ( 308円 ) | 在庫品1日目当日出荷可能 |
300円 ( 330円 ) | 在庫品1日目当日出荷可能 |
310円 ( 341円 ) | 在庫品1日目当日出荷可能 |
330円 ( 363円 ) | 在庫品1日目当日出荷可能 |
470円 ( 517円 ) | 在庫品1日目当日出荷可能 |
510円 ( 561円 ) | 在庫品1日目当日出荷可能 |
1,810円 ( 1,991円 ) | 在庫品1日目当日出荷可能 |
2,030円 ( 2,233円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
【特長】・軽量な吸着パッドです。【材質】・シリコンゴムです。
ご注意
- 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
納期・価格
概要・仕様
使用例
商品担当おすすめ
吸着パッドのレビュー
チャック板吸着で使用
4
4.02018/12/13
価格が安く・コストもかからない為いつも利用させていただいてます。
1人が参考にしています。
搬送装置
5
5.02021/10/28
搬送装置の真空吸着装置に使用
金具はミスミの物では無いが寸法が近かったので試したところ使用できた。
また、吸着部分もワー...もっと読む
0人が参考にしています。
搬送治具
4
4.02021/04/30
問題なく使用しています。
比較的安価。
納期が早くて助かります。
0人が参考にしています。
ワーク搬送
4
4.02019/03/27
ワーク搬送の吸着パットに使用。
径サイズ種も豊富です。
また、低価格でメンテ部品として
在庫保有してます。
0人が参考にしています。
吸着パッド
4
4.02019/02/28
破れやすいですが、他の製品と同等で問題ではありません。
サイズ、形状などから選定サービスが有ればありがたいです。
0人が参考にしています。
