本商品の使用例

エアブローノズルおねじ・めねじ/ローレットあやめ/ターミナルブロック焼鈍し・無し

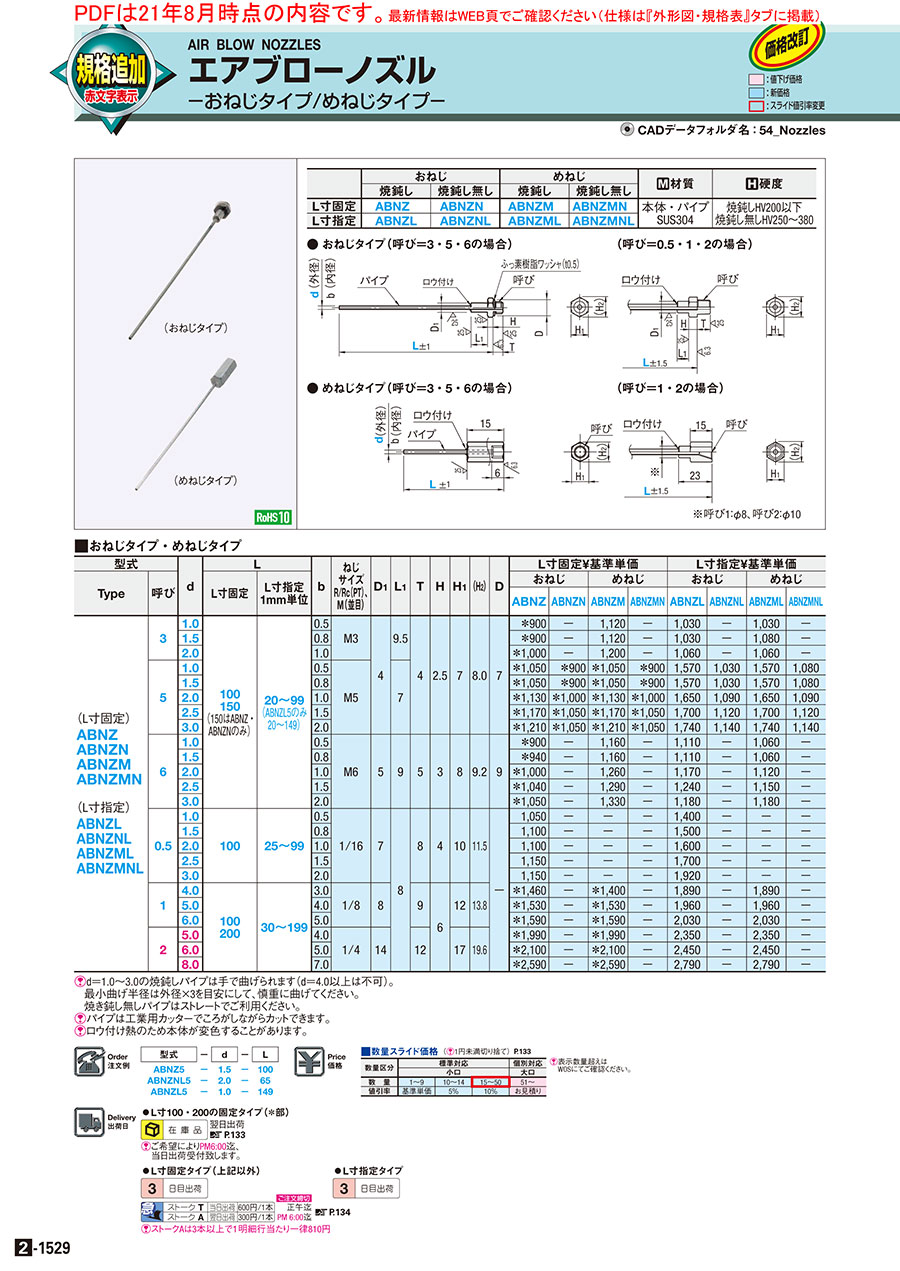

カタログ |P.2-1529

数量スライド割引
一部当日出荷可能

4.5

平均満足度4.5

この商品のレビューをみる（40件）

通常単価(税別): -

税込単価: -

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

ノズル用ターミナルブロックタイプ

4.5

通常価格(税別)： 680円 (税込価格：748円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

エアブローノズルおねじ・めねじ/高さ調整支柱クランプ取付 2芯おねじバーブ継手ホースニップル

4.7

通常価格(税別)： 1,200円 (税込価格：1,320円)

通常出荷日：在庫品1日目

◆特徴：おねじ（焼鈍し・焼鈍し無し）、めねじ（焼鈍し・焼鈍し無し）、ローレッ...

詳細情報を確認する

環境対応
RoHS対応（10物質）
特性・用途
耐食性・耐薬品 / 導電性・帯電防止 / 耐熱性
スプレー形状
ポイント
材質
SUS304
詳細材質
SUS304
角度調整
角度調整可 / ストレート
種類
エアブローノズル
使用流体
圧縮空気
材質証明書
対象
材質証明書：材質
SUS304

ご注意

当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
最小曲げ半径は外径×3を目安にして、ロー付け部に負荷をかけないように慎重に曲げてください。
ロー付け部が剥がれやすいため、ノズルを曲げる際は、ノズル先端を固定し取付側を押して曲げてください。

未確定：候補が201型番あります。

外形図・規格表
型番リスト
詳細情報
カタログ

外形図・規格表

● おねじタイプ（呼び＝3・5・6の場合）

（呼び＝0.5・1・2の場合）

● ターミナルブロックタイプ

● めねじタイプ（呼び＝3・5・6の場合）

（呼び＝1・2の場合）

● ローレットアヤ目タイプ（呼び＝5の場合）

（呼び＝1の場合）

※呼び1:φ8、呼び2:φ10

	おねじ		めねじ		タ−ミナルブロック	ロ−レットアヤ目	[ M ]材質	[ H ]硬度
	焼鈍し	焼鈍し無し	焼鈍し	焼鈍し無し	焼鈍し		[ M ]材質	[ H ]硬度
L寸固定	ABNZ	ABNZN	ABNZM	ABNZMN	ABTA	ABNK	本体・パイプ SUS304	焼鈍しHV200以下焼鈍し無しHV250〜380
L寸指定	ABNZL	ABNZNL	ABNZML	ABNZMNL	ABTAL	ABNX	本体・パイプ SUS304	焼鈍しHV200以下焼鈍し無しHV250〜380

[ ! ]ロー付け部が剥がれやすいため、ノズルを曲げる際は、ノズル先端を固定し取付側を押して曲げてください。

規格表

型式	−	d	−	L
ABNZ5 ABNZNL5 ABNZL5	− − −	1.5 2.0 1.0	− − −	100 65 149

■おねじタイプ・めねじタイプ
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

型式		d	L		b	ねじサイズ R/Rc（PT）、 M（並目）	D₁	L₁	T	H	H₁	（H₂）	D	L寸固定¥基準単価				L寸指定¥基準単価
Type	呼び		L寸固定	L寸指定 1mm単位										おねじ		めねじ		おねじ		めねじ
Type	呼び		L寸固定	L寸指定 1mm単位										ABNZ	ABNZN	ABNZM	ABNZMN	ABNZL	ABNZNL	ABNZML	ABNZMNL
（L寸固定） ABNZ ABNZN ABNZM ABNZMN （L寸指定） ABNZL ABNZNL ABNZML ABNZMNL	3	1.0	100 150 （150はABNZ・ABNZNのみ）	20〜99 （ABNZL5のみ20～149）	0.5	M3	4	9.5	4	2.5	7	8.0	7	*950	－	1,180	－	1,080	－	1,080	－
		1.5			0.8									*950	－	1,180	－	1,080	－	1,130	－
		2.0			1.0									*1,050	－	1,260	－	1,110	－	1,110	－
	5	1.0			0.5	M5		7						*1,100	*950	*1100	*950	1,650	1,080	1,650	1,130
		1.5			0.8									*1,100	*950	*1100	*950	1,650	1,080	1,650	1,130
		2.0			1.0									*1,190	*1050	*1190	*1050	1,730	1,140	1,730	1,140
		2.5			1.5									*1,230	*1100	*1230	*1100	1,790	1,180	1,790	1,180
		3.0			2.0									*1,270	*1100	*1270	*1100	1,830	1,200	1,830	1,200
	6	1.0			0.5	M6	5	9	5	3	8	9.2	9	*950	－	1,220	－	1,170	－	1,110	－
		1.5			0.8									*990	－	1,220	－	1,170	－	1,110	－
		2.0			1.0									*1,050	－	1,320	－	1,230	－	1,180	－
		2.5			1.5									*1,090	－	1,350	－	1,300	－	1,210	－
		3.0			2.0									*1,100	－	1,400	－	1,240	－	1,240	－
	0.5	1.0	100	25〜99	0.5	1/16	7	8	8	4	10	11.5	−	1,100	－	－	－	1,470	－	－	－
		1.5			0.8									1,160	－	－	－	1,580	－	－	－
		2.0			1.0									1,160	－	－	－	1,680	－	－	－
		2.5			1.5									1,210	－	－	－	1,790	－	－	－
		3.0			2.0									1,210	－	－	－	2,020	－	－	－
	1	4.0	100 200	30〜199	3.0	1/8	8		9	6	12	13.8		*1,530	－	*1,470	－	1,980	－	1,980	－
		5.0			4.0									*1,610	－	*1,610	－	2,060	－	2,060	－
		6.0			5.0									*1,670	－	*1,670	－	2,130	－	2,130	－
	2	5.0			4.0	1/4	14		12		17	19.6		*2,090	－	*2,090	－	2,470	－	2,470	－
		6.0			5.0									*2,210	－	*2,210	－	2,570	－	2,570	－
		8.0			7.0									*2,720	－	*2,720	－	2,930	－	2,930	－

■ターミナルブロックタイプ
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

型式		d	L		b	ねじサイズ R/Rc(PT)、 M(並目)	A	B	P	d₁	ℓ	d₂	¥基準単価
													L寸固定	L寸指定
Type	呼び		L寸固定	L寸指定1mm単位									ABTA	ABTAL
(L固定) ABTA (L寸指定) ABTAL	3	1.0	100	20～99	0.5	M3	25	15	15	8	4.5	4.5	*2,060	2,420
		1.5			0.8								*2,100	2,520
		2.0			1.0								*2,130	2,520
	5	1.0			0.5	M5							*2,070	2,460
		1.5			0.8								*2,100	2,600
		2.0			1.0								*2,130	2,530
		2.5			1.5								*2,180	2,580
		3.0			2.0								*2,240	2,640
	6	1.0			0.5	M6							*2,100	2,500
		1.5			0.8								*2,100	2,610
		2.0			1.0								*2,130	2,610
		2.5			1.5								*2,180	2,630
		3.0			2.0								*2,240	2,680
	1	4.0			3.0	1/8	40	20	25	9.5	5.4	5.5	*2,940	3,360
		5.0			4.0								*3,030	3,510
		6.0			5.0								*3,050	3,570
	2	5.0			4.0	1/4		22					*3,050	3,570
		6.0			5.0								*3,260	3,680
		8.0			7.0								*3,310	3,730

■ローレットアヤ目タイプ
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

型式		d	L		b₁	b₂	ねじサイズ R(PT)	¥基準単価
Type	呼び		L寸固定	L寸指定指定1mm単位				L寸固定	L寸指定
Type	呼び		L寸固定	L寸指定指定1mm単位				ABNK	ABNX
(L寸固定) ABNK (L寸指定) ABNX	5	1.0	100	20〜99	0.5	2.0	M5	2,080	2,230
		1.5			1.0	2.0		1,980	2,180
		2.0			1.0	2.0		1,970	2,100
		2.5			1.5	2.3		1,620	1,580
		3.0			2.0	2.8		1,620	1,730
	1	4.0			3.0	3.0	1/8	1,630	1,590
		5.0			4.0	4.0		1,660	1,760
		6.0			5.0	5.0		1,630	1,760

追加工

型式

−

（CC）

ABNX5

−

1.0

−

CC45

日目出荷

・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

	Alterations	先端カット45°
	Alterations
	Code	CC45
	Spec.	ノズル先端を45°にカットします。広範囲なエアブローが可能です。指定方法 CC45 [ ! ]ローレットアヤ目タイプ ABNXのみ適用
	￥/1Code	200

型番リスト

表示件数

型番

ABNZL0.5-1.0-[25-99/1]

ねじ呼び径 1

ノズル外径 D(またはd)

(φ)

長さ L

(mm)

ねじ形状

焼鈍し有無

RoHS?

最小発注数量

1(R1/8)	4	100	ローレットあやめ	有り	10	1個
1(R1/8)	5.0	100	ローレットあやめ	有り	10	1個
1(R1/8)	6	100	ローレットあやめ	有り	10	1個
5(M5)	1	100	ローレットあやめ	有り	10	1個
5(M5)	1.5	100	ローレットあやめ	有り	10	1個
5(M5)	2	100	ローレットあやめ	有り	10	1個
5(M5)	2.5	100	ローレットあやめ	有り	10	1個
5(M5)	3	100	ローレットあやめ	有り	10	1個
1(R1/8)	4	20 ～ 99	ローレットあやめ	有り	10	1個
1(R1/8)	5.0	20 ～ 99	ローレットあやめ	有り	10	1個
1(R1/8)	6	20 ～ 99	ローレットあやめ	有り	10	1個
5(M5)	1	20 ～ 99	ローレットあやめ	有り	10	1個
5(M5)	1.5	20 ～ 99	ローレットあやめ	有り	10	1個
5(M5)	2	20 ～ 99	ローレットあやめ	有り	10	1個
5(M5)	2.5	20 ～ 99	ローレットあやめ	有り	10	1個
5(M5)	3	20 ～ 99	ローレットあやめ	有り	10	1個
0.5(R1/16)	1	100	おねじ	有り	10	1個
0.5(R1/16)	1.5	100	おねじ	有り	10	1個
0.5(R1/16)	2	100	おねじ	有り	10	1個
0.5(R1/16)	2.5	100	おねじ	有り	10	1個
0.5(R1/16)	3	100	おねじ	有り	10	1個
1(R1/8)	4	100	おねじ	有り	10	1個
1(R1/8)	4	200	おねじ	有り	10	1個
1(R1/8)	5.0	100	おねじ	有り	10	1個
1(R1/8)	5.0	200	おねじ	有り	10	1個
1(R1/8)	6	100	おねじ	有り	10	1個
1(R1/8)	6	200	おねじ	有り	10	1個
2(R1/4)	5.0	100	おねじ	有り	10	1個
2(R1/4)	5.0	200	おねじ	有り	10	1個
2(R1/4)	6	100	おねじ	有り	10	1個
2(R1/4)	6	200	おねじ	有り	10	1個
2(R1/4)	8	100	おねじ	有り	10	1個
2(R1/4)	8	200	おねじ	有り	10	1個
3(M3)	1	100	おねじ	有り	10	1個
3(M3)	1	150	おねじ	有り	10	1個
3(M3)	1.5	100	おねじ	有り	10	1個
3(M3)	1.5	150	おねじ	有り	10	1個
3(M3)	2	100	おねじ	有り	10	1個
3(M3)	2	150	おねじ	有り	10	1個
5(M5)	1	100	おねじ	有り	10	1個
5(M5)	1	150	おねじ	有り	10	1個
5(M5)	1.5	100	おねじ	有り	10	1個
5(M5)	1.5	150	おねじ	有り	10	1個
5(M5)	2	100	おねじ	有り	10	1個
5(M5)	2	150	おねじ	有り	10	1個
5(M5)	2.5	100	おねじ	有り	10	1個
5(M5)	2.5	150	おねじ	有り	10	1個
5(M5)	3	100	おねじ	有り	10	1個
5(M5)	3	150	おねじ	有り	10	1個
6(M6)	1	100	おねじ	有り	10	1個
6(M6)	1	150	おねじ	有り	10	1個
6(M6)	1.5	100	おねじ	有り	10	1個
6(M6)	1.5	150	おねじ	有り	10	1個
6(M6)	2	100	おねじ	有り	10	1個
6(M6)	2	150	おねじ	有り	10	1個
6(M6)	2.5	100	おねじ	有り	10	1個
6(M6)	2.5	150	おねじ	有り	10	1個
6(M6)	3	100	おねじ	有り	10	1個
6(M6)	3	150	おねじ	有り	10	1個
0.5(R1/16)	1	25 ～ 99	おねじ	有り	10	1個

通常単価(税別) (税込単価)	通常出荷日

1,790円 ( 1,969円 )	3日目
1,830円 ( 2,013円 )	在庫品1日目当日出荷可能
1,790円 ( 1,969円 )	在庫品1日目当日出荷可能
2,290円 ( 2,519円 )	3日目
2,180円 ( 2,398円 )	在庫品1日目当日出荷可能
2,170円 ( 2,387円 )	在庫品1日目当日出荷可能
1,780円 ( 1,958円 )	3日目
1,780円 ( 1,958円 )	在庫品1日目当日出荷可能
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
1,680円 ( 1,848円 )	在庫品1日目当日出荷可能
1,680円 ( 1,848円 )	在庫品1日目当日出荷可能
1,770円 ( 1,947円 )	在庫品1日目当日出荷可能
1,770円 ( 1,947円 )	在庫品1日目当日出荷可能
1,840円 ( 2,024円 )	在庫品1日目当日出荷可能
1,840円 ( 2,024円 )	在庫品1日目当日出荷可能
2,300円 ( 2,530円 )	在庫品1日目当日出荷可能
2,300円 ( 2,530円 )	在庫品1日目当日出荷可能
2,430円 ( 2,673円 )	在庫品1日目当日出荷可能
2,430円 ( 2,673円 )	在庫品1日目当日出荷可能
2,990円 ( 3,289円 )	在庫品1日目当日出荷可能
2,990円 ( 3,289円 )	在庫品1日目当日出荷可能
1,050円 ( 1,155円 )	在庫品1日目当日出荷可能
1,050円 ( 1,155円 )	在庫品1日目当日出荷可能
1,050円 ( 1,155円 )	在庫品1日目当日出荷可能
1,050円 ( 1,155円 )	在庫品1日目当日出荷可能
1,160円 ( 1,276円 )	在庫品1日目当日出荷可能
1,160円 ( 1,276円 )	在庫品1日目当日出荷可能
1,210円 ( 1,331円 )	在庫品1日目当日出荷可能
1,210円 ( 1,331円 )	在庫品1日目当日出荷可能
1,210円 ( 1,331円 )	在庫品1日目当日出荷可能
1,210円 ( 1,331円 )	在庫品1日目当日出荷可能
1,310円 ( 1,441円 )	在庫品1日目当日出荷可能
1,310円 ( 1,441円 )	在庫品1日目当日出荷可能
1,350円 ( 1,485円 )	在庫品1日目当日出荷可能
1,350円 ( 1,485円 )	在庫品1日目当日出荷可能
1,400円 ( 1,540円 )	在庫品1日目当日出荷可能
1,400円 ( 1,540円 )	在庫品1日目当日出荷可能
1,050円 ( 1,155円 )	在庫品1日目当日出荷可能
1,050円 ( 1,155円 )	3日目
1,050円 ( 1,155円 )	在庫品1日目当日出荷可能
1,090円 ( 1,199円 )	3日目
1,160円 ( 1,276円 )	在庫品1日目当日出荷可能
1,160円 ( 1,276円 )	3日目
1,160円 ( 1,276円 )	在庫品1日目当日出荷可能
1,200円 ( 1,320円 )	3日目
1,210円 ( 1,331円 )	在庫品1日目当日出荷可能
1,210円 ( 1,331円 )	在庫品1日目当日出荷可能
- ( - )	3日目

基本情報
納期・価格
概要・仕様

基本情報

◆特徴：おねじ（焼鈍し・焼鈍し無し）、めねじ（焼鈍し・焼鈍し無し）、
ローレットあやめ（焼鈍し）、ターミナルブロック（焼鈍し）から選定頂けます。

※外径1.0～3.0の焼鈍しパイプは手で曲げられます。（外径4.0以上は不可）
最小曲げ半径は外径×３を目安にして、ロー付け部に負荷をかけないように慎重に曲げてください。
ロー付け部が剥がれやすいため、ノズルを曲げる際は、ノズル先端を固定し取付側を押して曲げてください。

◆エア源：コンプレッサ－ ◆噴射形状：ポイント ◆材質：SUS304
2021年8月から呼びサイズの規格追加を行っております。
（※おねじ/めねじ、ターミナルブロックタイプ呼び2のd8.0に関しては2021年9月20日発売予定となります）

ご注意

当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
最小曲げ半径は外径×3を目安にして、ロー付け部に負荷をかけないように慎重に曲げてください。
ロー付け部が剥がれやすいため、ノズルを曲げる際は、ノズル先端を固定し取付側を押して曲げてください。

納期・価格

価格表

■数量スライド価格（[ ! ]1円未満切り捨て）こちら

数量区分	標準対応			個別対応
数量区分	小口			大口
数量	1〜9	10〜14	15〜50	51～
値引率	基準単価	5％	10％	お見積り

[ ! ]表示数量超えはWOSにてご確認ください。

納期

●おねじタイプ・めねじタイプ
●L寸100・200の固定タイプ（＊部）

在庫品

翌日出荷 >>こちら

[ ! ]ご希望によりPM5:00迄、当日出荷受付致します。

●L寸固定タイプ（上記以外）

日目出荷

				ご注文締切
急	ストークT	当日出荷	600円/1本	正午迄	>>こちら
急	ストークA	翌日出荷	300円/1本	PM 6:00迄	>>こちら

[ ! ]ストークAは3本以上で１明細行当たり一律810円

●L寸指定タイプ

日目出荷

●ターミナルブロックタイプ/ローレットアヤ目タイプ
●L寸100の固定タイプ（＊部）

在庫品

翌日出荷 >>こちら

[ ! ]ご希望によりPM5:00迄、当日出荷受付致します。

●L寸固定タイプ（上記以外）

日目出荷

				ご注文締切
急	ストークT	当日出荷	600円/1本	正午迄	>>こちら
急	ストークA	翌日出荷	300円/1本	PM 6:00迄	>>こちら

[ ! ]ストークAは3本以上で１明細行当たり一律810円

●L寸指定タイプ

日目出荷

出荷日については、こちらをご覧ください。

概要・仕様

仕様・概要

[ ! ]d＝1.0〜3.0の焼鈍しパイプは手で曲げられます（d＝4.0以上は不可）。
最小曲げ半径は外径×3を目安にして、慎重に曲げてください。
焼き鈍し無しパイプはストレートでご利用ください。
[ ! ]パイプは工業用カッターでころがしながらカットできます。
[ ! ]ロウ付け熱のため本体が変色することがあります。

カタログ

カタログ (見開き版)

現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。

商品担当おすすめ

ミスミ
フラットエアノズル　標準タイプ　ABS樹脂製
取り付け角度がフラットタイプのABS樹脂製エアノズルです。
ミスミ
フラットエアノズル　エア増幅幅広タイプ
噴射口幅94mmの幅広な樹脂製、増幅幅広タイプのエアノズルです。
ミスミ
フラットエアノズル　簡易タイプ　噴射口狭小/幅広
簡易的でお求め安い金属（SUS304）製エアノズルです。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

エアブローノズルおねじ・めねじ/ローレットあやめ/ターミナルブロック焼鈍し・無しのレビュー

4.5平均満足度：4.540件のレビュー

星5
55%
星4
45%
星3
0%
星2
0%
星1
0%

ねらい撃ちエアブロー

満足度：5.02017/01/30

このエアノズルは何種類か使いましたが　焼鈍しパイプは手で曲げられねらい撃ちに最適です。パイプは細いものても思ったより強い...もっと読む

3人が参考にしています。

パーツフィーダーのワーク送りに。

満足度：4.02016/05/02

バリエーションが多いことと低価格ということで思いつきでトライするために使用するには凄く便利。上手くいけば、そのまま取り...もっと読む

3人が参考にしています。

部品の搬送補助

満足度：5.02017/03/10

コンベア上の部品の搬送補助として使用していますバルブへ直接接続できるので部品点数が少なくすみ重宝しています。 φ４は手...もっと読む

2人が参考にしています。

ワーク搬送補助エアブロー

満足度：5.02020/02/18

焼鈍しタイプは切断も曲げも自由に可能なので、長めのものを買って現物に合わせて加工して使用しています。必要な時にすぐに手...もっと読む

1人が参考にしています。

組み立て設備に使用

満足度：5.02018/07/12

曲げたり、切断したりしてピンポイントに充てることが出来るので非常に便利です。

1人が参考にしています。

40件全て見る

この商品を見た人は、こんな商品も見ています

	今見ている商品エアブローノズルおねじ・めねじ/ローレットあやめ/ターミナルブロック焼鈍し・無し	エアブローノズルおねじ・めねじ/高さ調整支柱クランプ取付 2芯おねじバーブ継手ホースニップル	エアブローノズル（省エネ形）BNEシリーズ	エアーブラスターコンパクトタイプ樹脂製 AB-C7P型	フラットエアーノズルコンプレッサー用小型 MXシリーズ	インサートノズルBU型
メーカー	ミスミ	ミスミ	ＣＫＤ	エバーロイ	大浩研熱	ナベヤ
通常価格	-	-	4,437円	1,189円	25,185円 -	3,566円 -
通常出荷日	在庫品1日目〜	在庫品1日目〜	3日目	7日目	9日目	3日目
環境対応	RoHS対応（10物質）	RoHS対応（10物質）	-	-	-	-
特性・用途	耐食性・耐薬品 / 導電性・帯電防止 / 耐熱性	耐食性・耐薬品 / 導電性・帯電防止 / 耐熱性	-	-	-	-
スプレー形状	ポイント	ポイント	直進	扇	ストレート	ポイント
材質	SUS304	SUS304	ステンレス	PPS樹脂	SUS304	アセタール
詳細材質	SUS304	SUS304	-	-	-	-
