スケールプレート

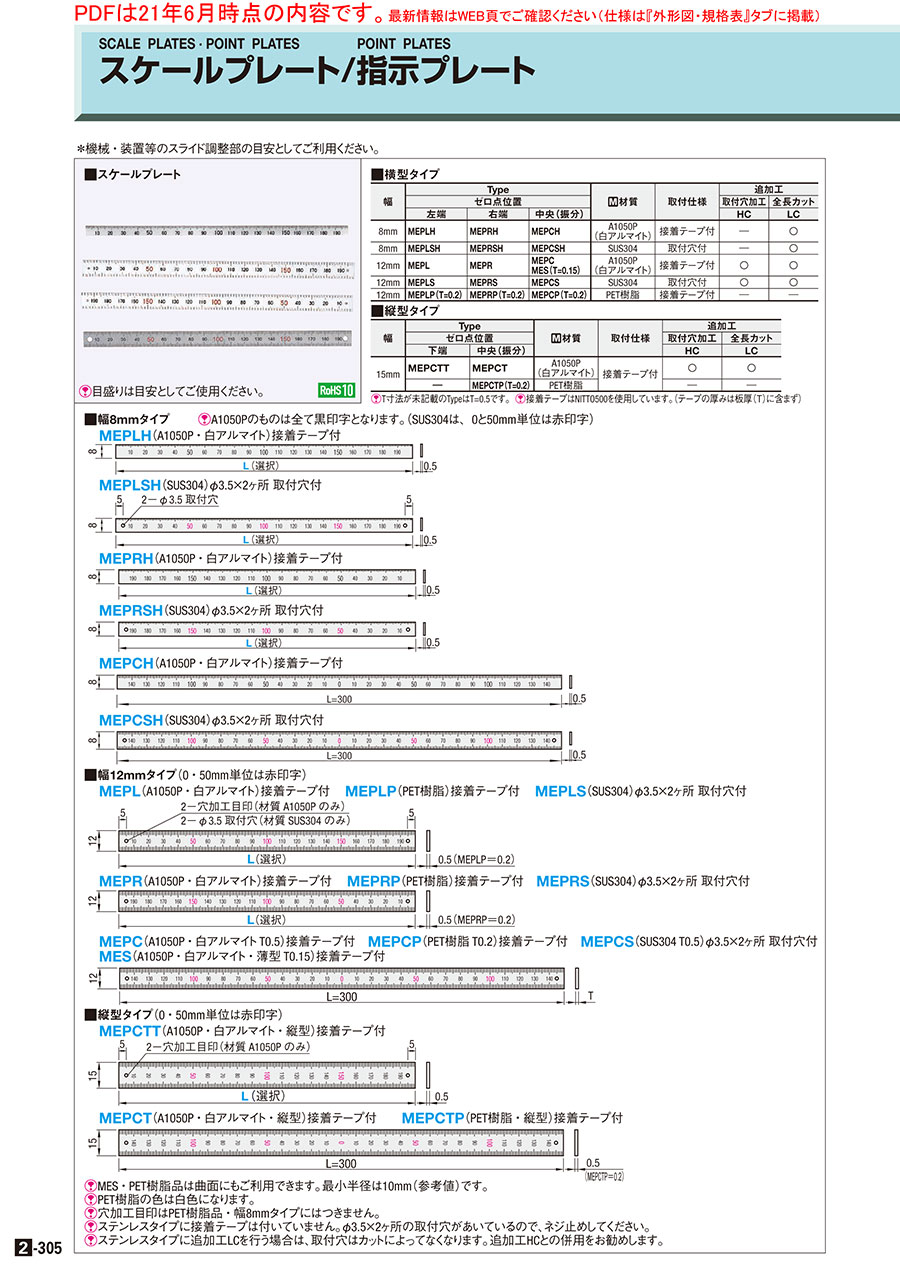

カタログ |P.2-305

数量スライド割引
一部当日出荷可能

4.5

平均満足度4.5

この商品のレビューをみる（50件）

この商品のFAQをみる（1件）

通常単価(税別): -

税込単価: -

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

指示プレート

4.5

通常価格(税別)： 445円 (税込価格：490円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

角度スケール　プレートタイプ

4.6

通常価格(税別)： 820円 (税込価格：902円)

通常出荷日：在庫品1日目

スケールプレートになります。【材質】SUS304/A1050P(白アルマイト)...

詳細情報を確認する

環境対応
RoHS対応（10物質）
特性・用途
該当なし
種類
スケールプレート

ご注意

長さ L（mm）を選定後、型番リストに複数の候補が表示される場合は、通常単価に価格が記載されている型番をご選定ください。追加工オプション（HC取付穴）をご希望される場合は、通常単価が「-」と表示されている型番をご指定ください。
長さ(L)300mm以上の場合は、目盛0～300が1本、301～が1本の、分割された状態で納品されます。(2本セット）
洗浄品はこちらからご選定いただけます。
当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

未確定：候補が74型番あります。

外形図・規格表
型番リスト
詳細情報
カタログ

外形図・規格表

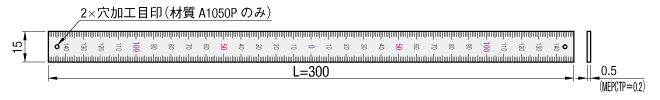

外形図

[ ! ]材質によって、取付仕様が異なります。
・材質SUS304　→　取付穴（φ3.5×2カ所）
・材質A1050P、PET樹脂　→　接着テープ

[ ! ]目盛りは、1mm刻みで開いておりますが、目安としてご使用ください。

■幅8mmタイプ
[ ! ]A1050Pのものは全て黒印字となります。（SUS304は、0と50mm単位は赤印字）
MEPLH（A1050P・白アルマイト）接着テープ付

MEPLSH（SUS304）φ3.5×2ヶ所取付穴付

MEPRH（A1050P・白アルマイト）接着テープ付

MEPRSH（SUS304）φ3.5×2ヶ所取付穴付

MEPCH（A1050P・白アルマイト）接着テープ付

MEPCSH（SUS304）φ3.5×2ヶ所取付穴付

■幅12mmタイプ　（0・50mm単位は赤印字）
MEPL（A1050P・白アルマイト）接着テープ付 MEPLP（PET樹脂）接着テープ付 MEPLS（SUS304）φ3.5×2ヶ所取付穴付

MEPR（A1050P・白アルマイト）接着テープ付 MEPRP（PET樹脂）接着テープ付 MEPRS（SUS304）φ3.5×2ヶ所取付穴付

MEPC（A1050P・白アルマイト T0.5）接着テープ付 MEPCP（PET樹脂 T0.2）接着テープ付 MEPCS（SUS304 T0.5）φ3.5×2ヶ所取付穴付
MES（A1050P・白アルマイト・薄型 T0.15）接着テープ付

■縦型タイプ　（0・50mm単位は赤印字）
MEPCTT（A1050P・白アルマイト・縦型）接着テープ付

MEPCT（A1050P・白アルマイト・縦型）接着テープ付 MEPCTP（PET樹脂・縦型）接着テープ付

[ ! ]MES・PET樹脂品は曲面にもご利用できます。最小半径10mm（参考値）です。
[ ! ]PET樹脂の色は白色になります。（ハサミで切断可能）
[ ! ]穴加工目印はPET樹脂品・幅8mmタイプにはつきません。
[ ! ]穴加工目印は、目印のみとなります。（穴は開いておりません。）
[ ! ]ステンレスタイプには接着テープは付いていません。φ3.5x2ヶ所の取付穴があいているので、ねじ止めしてください。

■横型タイプ

幅	Type			[ M ]材質	取付仕様	追加工
	ゼロ点位置					取付穴加工	全長カット
	左端	右端	中央(振分)			HC	LC
8mm	MEPLH	MEPRH	MEPCH	A1050P (白アルマイト)	接着テープ付	―	〇
8mm	MEPLSH	MEPRSH	MEPCSH	SUS304	取付穴付	―	〇
12mm	MEPL	MEPR	MEPC MES(T=0.15)	A1050P (白アルマイト)	接着テープ付	〇	〇
12mm	MEPLS	MEPRS	MEPCS	SUS304	取付穴付	〇	〇
12mm	MEPLP(T=0.2)	MEPRP(T=0.2)	MEPCP(T=0.2)	PET樹脂	接着テープ付	―	―

■縦型タイプ

幅	Type		[ M ]材質	取付仕様	追加工
	ゼロ点位置				取付穴加工	全長カット
	下端	中央(振分)			HC	LC
15mm	MEPCTT	MEPCT	A1050P (白アルマイト)	接着テープ付	〇	〇
	―	MEPCTP(T=0.2)	PET樹脂		―	―

[ ! ]T寸法が未記載のTypeはT=0.5です。[ ! ]接着テープはNITTO500を使用しています。（テープの厚みは板厚（Ｔ）に含まず）

規格表

型式

Type		L（LC)		追加工
MEPL	－	200			（追加工なし）
MEPL	－	200	－	HC	（取付穴加工あり）
MEPLS	－	LC150			（全長カットあり）
MEPLS	－	LC150	－	HC	（全長カット+取付穴加工あり）

■スケールプレート　幅8mmタイプ
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

ゼロ点位置	型式		￥基準単価	￥スライド単価
ゼロ点位置	Type	L	1～19コ	20～29	30～100
左端	MEPLH	100 200	460	439	428
左端	MEPLSH		1,260	1,197	1,166
右端	MEPRH		460	439	428
右端	MEPRSH		1,260	1,197	1,166
中央	MEPCH	300	610	579	564
中央	MEPCSH	300	1,710	1,626	1,584

[ ! ]表示数量超えはWOSにてご確認ください。

■スケールプレート　幅12mm　中央振分タイプ
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

ゼロ点位置	型式		￥基準単価	￥スライド単価
ゼロ点位置	Type	L	1～19コ	20～29	30～100
中央	MEPC	300	630	600	583
	MEPCS		1,730	1,650	1,603
	MEPCP		420	400	389
	MES		630	600	583

[ ! ]表示数量超えはWOSにてご確認ください。

■スケールプレート　幅12mm　ゼロ点左・右タイプ
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

ゼロ点位置	型式		￥基準単価	￥スライド単価
	Type	L	1～19コ	20～29	30～100
左端	MEPL	100	480	450	436
		200
		300	630	590	573
		600	1,050	990	961
	MEPLS	100	1,280	1,210	1,176
		200
	MEPLP	200	400	380	368
右端	MEPR	100	480	450	441
		200
		300	630	590	573
		600	1,050	990	961
	MEPRS	100	1,280	1,210	1,176
		200
	MEPRP	200	400	380	368

[ ! ]L600は目盛0〜300と301〜600の分割2本セットです。
[ ! ]表示数量超えはWOSにてご確認ください。

■スケールプレート　幅15mm　縦型タイプ
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

ゼロ点位置	型式		￥基準単価	￥スライド単価
ゼロ点位置	Type	L	1～19コ	20～29	30～100
下端	MEPCTT	100	630	590	573
		200	660	620	604
		300	720	680	657
中央	MEPCT	300	660	620	604
中央	MEPCTP	300	530	490	478

[ ! ]表示数量超えはWOSにてご確認ください。

追加工

■出荷日

日目出荷

・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

追加工
コード

追加工内容

適用条件

指定例

¥/1Code

取付穴加工

両端面から5mmの位置に穴加工します。
MEPL□タイプ・MEPR□タイプ・MEPC
□タイプ・MES・MEPCT：
φ3.5x2ヶ所の穴加工をします。

[ NG ]PET樹脂品・幅8mmタイプは適用不可
[ ! ]LC≧20

[ ! ]L300を超えるものは、以下の穴加工を行います。
・0～300のものに2ヶ所
・301～のものに2ヶ所

[ ! ]L300を超えるLCとの併用の場合、LC≧320からの対応となります。

MEPL-200-HC

MEPLS-LC155-HC

200

全長カット

全長を1mm単位でカットします。
必要な目盛数字を確認してLCを指定してください。
全長を指定長さにカットします。

ゼロ点位置	適用型式	基点位置
左端	MEPL□タイプ	ゼロ点から
右端	MEPR□タイプ
下端	MEPCTT
中央	MEPC□タイプ MES	ゼロ点から中央振分 (偶数のみ指定可)

[ NG ]PET樹脂品は適用不可
[ ! ]LC≧20
[ ! ]301mm以上のサイズは2本となります。

[ ! ]ゼロ点位置が左右の場合は、ゼロの反対側がカットされます。
中央振分の場合は、両端がカットされます。

[ ! ]ステンレスタイプの場合、LCの長さによっては取付穴がなくなることがあります。
（詳細は以下をご確認ください）

MEPL-LC55

MEPLS-LC155-HC

200

[ ! ]ステンレスタイプは、追加工LC（全長カット）の長さによっては、カット部の取付穴が無くなります。
以下のカット長さをご参照ください。
・端面より5mmカット　→　穴の半円が残る
・端面より7mm以上のカット　→　穴が完全に無くなる
両端面に取付穴が必要な場合は、追加工のHC（取付穴加工）を同時にご指定ください。

[ ! ]全長寸法の公差は、±0.1mmです。
[ ! ]目盛りの数値を指定されたい場合は、規格外品サービスにご相談ください。
