      平行キー　ザクリ穴センタータイプ

      平行キー　ザクリ穴センタータイプ

      ご注意

      • ご希望の寸法が無い場合はカタログ規格外品サービスカタログ規格外品サービス​にて製作可否を含めた見積の問い合わせになります。
      • 洗浄品はこちらからご選定いただけます。
      • 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

      ミスミユニット事例

      ワークプッシャー

      無料設計アドオンソフト
      対象：SOLIDWORKS/
      iCAD SX/Inventor

      クリーン洗浄品
      脱脂洗浄や精密洗浄を
      標準型番で注文可能
      未確定：候補が84型番あります。
      数量：

      外形図・規格表

      外形図


      平行キー　ザクリ穴センタータイプ:関連画像 ストレート
      KEDZ
      KEDSZ      （ステンレス）       両端丸形
      KESZ
      KESSZ      （ステンレス）       片端丸形
      KEGZ
      KEGSZ      （ステンレス）
      L公差
      〜15 0
      − 0.18
      16〜30 0
      − 0.21
      31〜50 0
      − 0.25
      51〜80 0
      − 0.30
      81〜110 0
      − 0.35
      [ ! ]B、H寸法公差は下記規格表をご参照ください。
      Type[ M ]材質[ S ]表面処理 引張強さ
      KEDZKESZKEGZS45C−600N/mm2以上
      KEDSZKESSZKEGSZSUS316

      規格表

      型式−L
      KEDZ8
      KEDY10      		−
      −      		30
      40
      ・下表の価格表は23年4月時点の情報になります。
      ・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
      型式L
      指定5mm単位      		H許容差dd1hC￥基準単価
      TypeBh9KEDZKEDSZKESZKESSZKEGZKEGSZ
      KEDZ
      KEDSZ (ステンレス)
      KESZ
      KESSZ (ステンレス)
      KEGZ
      KEGSZ (ステンレス)      		8 0
      − 0.036      		15〜807 0
      − 0.090      		3.463.50.25〜0.40350670370680380670
      1015〜8084.57.54.50.40〜0.60430830450840470850
      12 0
      − 0.043      		20〜805.59.55.54909705301,0005601,000
      1430〜9096601,2507001,3106901,310
      1530〜90107001,3507201,3907201,350
      1640〜1007501,4407801,4807601,440
      1840〜11011 0
      − 0.110      		6.6116.58501,6508901,7208701,670
      [ ! ]ご希望の寸法が無い場合はカタログ規格外品サービスにて製作可否を含めた見積の問い合わせになります。

      追加工

      AlterationCodeSpec.￥/1Code
      全長変更
      平行キー　ザクリ穴センタータイプ:関連画像      		LC規格L寸法の範囲で
      カットします。

      LC＝指定1mm単位      		200
      [ ! ]ザグリ穴はL寸の中央にあります。

      関連リンク

      規格外品サービスへのご案内
      ミスミ FA 標準品から規格外部品のお見積もり・ご注文ができるサービスです。
      標準型式を指定後、サイズ変更や追加工処理などの条件をご指示ください。

      規格外品サービスによくある質問

      型番リスト

      表示件数
    • 1
    • 2
    • 次へ
      • 型番
      KEDSZ8-[15-80/5]
      KEDSZ8-LC[15-80/1]
      KEDSZ10-[15-80/5]
      KEDSZ10-LC[15-80/1]
      KEDSZ12-[20-80/5]
      KEDSZ12-LC[20-80/1]
      KEDSZ14-[30-90/5]
      KEDSZ14-LC[30-90/1]
      KEDSZ15-[30-90/5]
      KEDSZ15-LC[30-90/1]
      KEDSZ16-[40-100/5]
      KEDSZ16-LC[40-100/1]
      KEDSZ18-[40-110/5]
      KEDSZ18-LC[40-110/1]
      KEDZ8-[15-80/5]
      KEDZ8-LC[15-80/1]
      KEDZ10-[15-80/5]
      KEDZ10-LC[15-80/1]
      KEDZ12-[20-80/5]
      KEDZ12-LC[20-80/1]
      KEDZ14-[30-90/5]
      KEDZ14-LC[30-90/1]
      KEDZ15-[30-90/5]
      KEDZ15-LC[30-90/1]
      KEDZ16-[40-100/5]
      KEDZ16-LC[40-100/1]
      KEDZ18-[40-110/5]
      KEDZ18-LC[40-110/1]
      KEGSZ8-[15-80/5]
      KEGSZ8-LC[15-80/1]
      KEGSZ10-[15-80/5]
      KEGSZ10-LC[15-80/1]
      KEGSZ12-[20-80/5]
      KEGSZ12-LC[20-80/1]
      KEGSZ14-[30-90/5]
      KEGSZ14-LC[30-90/1]
      KEGSZ15-[30-90/5]
      KEGSZ15-LC[30-90/1]
      KEGSZ16-[40-100/5]
      KEGSZ16-LC[40-100/1]
      KEGSZ18-[40-110/5]
      KEGSZ18-LC[40-110/1]
      KEGZ8-[15-80/5]
      KEGZ8-LC[15-80/1]
      KEGZ10-[15-80/5]
      KEGZ10-LC[15-80/1]
      KEGZ12-[20-80/5]
      KEGZ12-LC[20-80/1]
      KEGZ14-[30-90/5]
      KEGZ14-LC[30-90/1]
      KEGZ15-[30-90/5]
      KEGZ15-LC[30-90/1]
      KEGZ16-[40-100/5]
      KEGZ16-LC[40-100/1]
      KEGZ18-[40-110/5]
      KEGZ18-LC[40-110/1]
      KESSZ8-[15-80/5]
      KESSZ8-LC[15-80/1]
      KESSZ10-[15-80/5]
      KESSZ10-LC[15-80/1]

      形状

      幅

      (mm)

      全長

      (mm)

      材質

      端部形状

      全長 変更 LC

      (mm)

      材質証明書：材質

      		RoHS?最小発注数量
      [平行キー（ストレート）] 平行キー（ストレート）
      8
      15 ～ 80
      [ステンレス] SUS316
      両端角
      -
      SUS316
      10
      1個
      [平行キー（ストレート）] 平行キー（ストレート）
      8
      -
      [ステンレス] SUS316
      両端角
      15 ～ 80
      SUS316
      10
      1個
      [平行キー（ストレート）] 平行キー（ストレート）
      10
      15 ～ 80
      [ステンレス] SUS316
      両端角
      -
      SUS316
      10
      1個
      [平行キー（ストレート）] 平行キー（ストレート）
      10
      -
      [ステンレス] SUS316
      両端角
      15 ～ 80
      SUS316
      10
      1個
      [平行キー（ストレート）] 平行キー（ストレート）
      12
      20 ～ 80
      [ステンレス] SUS316
      両端角
      -
      SUS316
      10
      1個
      [平行キー（ストレート）] 平行キー（ストレート）
      12
      -
      [ステンレス] SUS316
      両端角
      20 ～ 80
      SUS316
      10
      1個
      [平行キー（ストレート）] 平行キー（ストレート）
      14
      30 ～ 90
      [ステンレス] SUS316
      両端角
      -
      SUS316
      10
      1個
      [平行キー（ストレート）] 平行キー（ストレート）
      14
      -
      [ステンレス] SUS316
      両端角
      30 ～ 90
      SUS316
      10
      1個
      [平行キー（ストレート）] 平行キー（ストレート）
      15
      30 ～ 90
      [ステンレス] SUS316
      両端角
      -
      SUS316
      10
      1個
      [平行キー（ストレート）] 平行キー（ストレート）
      15
      -
      [ステンレス] SUS316
      両端角
      30 ～ 90
      SUS316
      10
      1個
      [平行キー（ストレート）] 平行キー（ストレート）
      16
      40 ～ 100
      [ステンレス] SUS316
      両端角
      -
      SUS316
      10
      1個
      [平行キー（ストレート）] 平行キー（ストレート）
      16
      -
      [ステンレス] SUS316
      両端角
      40 ～ 100
      SUS316
      10
      1個
      [平行キー（ストレート）] 平行キー（ストレート）
      18
      40 ～ 110
      [ステンレス] SUS316
      両端角
      -
      SUS316
      10
      1個
      [平行キー（ストレート）] 平行キー（ストレート）
      18
      -
      [ステンレス] SUS316
      両端角
      40 ～ 110
      SUS316
      10
      1個
      [平行キー（ストレート）] 平行キー（ストレート）
      8
      15 ～ 80
      [鉄] S45C
      両端角
      -
      S45C
      10
      1個
      [平行キー（ストレート）] 平行キー（ストレート）
      8
      -
      [鉄] S45C
      両端角
      15 ～ 80
      S45C
      10
      1個
      [平行キー（ストレート）] 平行キー（ストレート）
      10
      15 ～ 80
      [鉄] S45C
      両端角
      -
      S45C
      10
      1個
      [平行キー（ストレート）] 平行キー（ストレート）
      10
      -
      [鉄] S45C
      両端角
      15 ～ 80
      S45C
      10
      1個
      [平行キー（ストレート）] 平行キー（ストレート）
      12
      20 ～ 80
      [鉄] S45C
      両端角
      -
      S45C
      10
      1個
      [平行キー（ストレート）] 平行キー（ストレート）
      12
      -
      [鉄] S45C
      両端角
      20 ～ 80
      S45C
      10
      1個
      [平行キー（ストレート）] 平行キー（ストレート）
      14
      30 ～ 90
      [鉄] S45C
      両端角
      -
      S45C
      10
      1個
      [平行キー（ストレート）] 平行キー（ストレート）
      14
      -
      [鉄] S45C
      両端角
      30 ～ 90
      S45C
      10
      1個
      [平行キー（ストレート）] 平行キー（ストレート）
      15
      30 ～ 90
      [鉄] S45C
      両端角
      -
      S45C
      10
      1個
      [平行キー（ストレート）] 平行キー（ストレート）
      15
      -
      [鉄] S45C
      両端角
      30 ～ 90
      S45C
      10
      1個
      [平行キー（ストレート）] 平行キー（ストレート）
      16
      40 ～ 100
      [鉄] S45C
      両端角
      -
      S45C
      10
      1個
      [平行キー（ストレート）] 平行キー（ストレート）
      16
      -
      [鉄] S45C
      両端角
      40 ～ 100
      S45C
      10
      1個
      [平行キー（ストレート）] 平行キー（ストレート）
      18
      40 ～ 110
      [鉄] S45C
      両端角
      -
      S45C
      10
      1個
      [平行キー（ストレート）] 平行キー（ストレート）
      18
      -
      [鉄] S45C
      両端角
      40 ～ 110
      S45C
      10
      1個
      平行キー（片端丸形）
      8
      15 ～ 80
      [ステンレス] SUS316
      片端角､片端丸
      -
      SUS316
      10
      1個
      平行キー（片端丸形）
      8
      -
      [ステンレス] SUS316
      片端角､片端丸
      15 ～ 80
      SUS316
      10
      1個
      平行キー（片端丸形）
      10
      15 ～ 80
      [ステンレス] SUS316
      片端角､片端丸
      -
      SUS316
      10
      1個
      平行キー（片端丸形）
      10
      -
      [ステンレス] SUS316
      片端角､片端丸
      15 ～ 80
      SUS316
      10
      1個
      平行キー（片端丸形）
      12
      20 ～ 80
      [ステンレス] SUS316
      片端角､片端丸
      -
      SUS316
      10
      1個
      平行キー（片端丸形）
      12
      -
      [ステンレス] SUS316
      片端角､片端丸
      20 ～ 80
      SUS316
      10
      1個
      平行キー（片端丸形）
      14
      30 ～ 90
      [ステンレス] SUS316
      片端角､片端丸
      -
      SUS316
      10
      1個
      平行キー（片端丸形）
      14
      -
      [ステンレス] SUS316
      片端角､片端丸
      30 ～ 90
      SUS316
      10
      1個
      平行キー（片端丸形）
      15
      30 ～ 90
      [ステンレス] SUS316
      片端角､片端丸
      -
      SUS316
      10
      1個
      平行キー（片端丸形）
      15
      -
      [ステンレス] SUS316
      片端角､片端丸
      30 ～ 90
      SUS316
      10
      1個
      平行キー（片端丸形）
      16
      40 ～ 100
      [ステンレス] SUS316
      片端角､片端丸
      -
      SUS316
      10
      1個
      平行キー（片端丸形）
      16
      -
      [ステンレス] SUS316
      片端角､片端丸
      40 ～ 100
      SUS316
      10
      1個
      平行キー（片端丸形）
      18
      40 ～ 110
      [ステンレス] SUS316
      片端角､片端丸
      -
      SUS316
      10
      1個
      平行キー（片端丸形）
      18
      -
      [ステンレス] SUS316
      片端角､片端丸
      40 ～ 110
      SUS316
      10
      1個
      平行キー（片端丸形）
      8
      15 ～ 80
      [鉄] S45C
      片端角､片端丸
      -
      S45C
      10
      1個
      平行キー（片端丸形）
      8
      -
      [鉄] S45C
      片端角､片端丸
      15 ～ 80
      S45C
      10
      1個
      平行キー（片端丸形）
      10
      15 ～ 80
      [鉄] S45C
      片端角､片端丸
      -
      S45C
      10
      1個
      平行キー（片端丸形）
      10
      -
      [鉄] S45C
      片端角､片端丸
      15 ～ 80
      S45C
      10
      1個
      平行キー（片端丸形）
      12
      20 ～ 80
      [鉄] S45C
      片端角､片端丸
      -
      S45C
      10
      1個
      平行キー（片端丸形）
      12
      -
      [鉄] S45C
      片端角､片端丸
      20 ～ 80
      S45C
      10
      1個
      平行キー（片端丸形）
      14
      30 ～ 90
      [鉄] S45C
      片端角､片端丸
      -
      S45C
      10
      1個
      平行キー（片端丸形）
      14
      -
      [鉄] S45C
      片端角､片端丸
      30 ～ 90
      S45C
      10
      1個
      平行キー（片端丸形）
      15
      30 ～ 90
      [鉄] S45C
      片端角､片端丸
      -
      S45C
      10
      1個
      平行キー（片端丸形）
      15
      -
      [鉄] S45C
      片端角､片端丸
      30 ～ 90
      S45C
      10
      1個
      平行キー（片端丸形）
      16
      40 ～ 100
      [鉄] S45C
      片端角､片端丸
      -
      S45C
      10
      1個
      平行キー（片端丸形）
      16
      -
      [鉄] S45C
      片端角､片端丸
      40 ～ 100
      S45C
      10
      1個
      平行キー（片端丸形）
      18
      40 ～ 110
      [鉄] S45C
      片端角､片端丸
      -
      S45C
      10
      1個
      平行キー（片端丸形）
      18
      -
      [鉄] S45C
      片端角､片端丸
      40 ～ 110
      S45C
      10
      1個
      平行キー（両端丸形）
      8
      15 ～ 80
      [ステンレス] SUS316
      両端丸
      -
      SUS316
      10
      1個
      平行キー（両端丸形）
      8
      -
      [ステンレス] SUS316
      両端丸
      15 ～ 80
      SUS316
      10
      1個
      平行キー（両端丸形）
      10
      15 ～ 80
      [ステンレス] SUS316
      両端丸
      -
      SUS316
      10
      1個
      平行キー（両端丸形）
      10
      -
      [ステンレス] SUS316
      両端丸
      15 ～ 80
      SUS316
      10
      1個
      通常単価(税別) (税込単価)
      通常出荷日
      クリーン洗浄・梱包済みでお届けします

      クリーン洗浄品とは

      -
      ( - )
      3日目

      SL-KEDSZ8

      -
      ( - )
      3日目

      SL-KEDSZ8

      -
      ( - )
      3日目

      SL-KEDSZ10

      -
      ( - )
      3日目

      SL-KEDSZ10

      -
      ( - )
      3日目

      SL-KEDSZ12

      -
      ( - )
      3日目

      SL-KEDSZ12

      -
      ( - )
      3日目

      SL-KEDSZ14

      -
      ( - )
      3日目

      SL-KEDSZ14

      -
      ( - )
      3日目

      SL-KEDSZ15

      -
      ( - )
      3日目

      SL-KEDSZ15

      -
      ( - )
      3日目

      SL-KEDSZ16

      -
      ( - )
      3日目

      SL-KEDSZ16

      -
      ( - )
      3日目

      SL-KEDSZ18

      -
      ( - )
      3日目

      SL-KEDSZ18

      -
      ( - )
      3日目

      -

      -
      ( - )
      3日目

      -

      -
      ( - )
      3日目

      -

      -
      ( - )
      3日目

      -

      -
      ( - )
      3日目

      -

      -
      ( - )
      3日目

      -

      -
      ( - )
      3日目

      -

      -
      ( - )
      3日目

      -

      -
      ( - )
      3日目

      -

      -
      ( - )
      3日目

      -

      -
      ( - )
      3日目

      -

      -
      ( - )
      3日目

      -

      -
      ( - )
      3日目

      -

      -
      ( - )
      3日目

      -

      -
      ( - )
      3日目

      SL-KEGSZ8

      -
      ( - )
      3日目

      SL-KEGSZ8

      -
      ( - )
      3日目

      SL-KEGSZ10

      -
      ( - )
      3日目

      SL-KEGSZ10

      -
      ( - )
      3日目

      SL-KEGSZ12

      -
      ( - )
      3日目

      SL-KEGSZ12

      -
      ( - )
      3日目

      SL-KEGSZ14

      -
      ( - )
      3日目

      SL-KEGSZ14

      -
      ( - )
      3日目

      SL-KEGSZ15

      -
      ( - )
      3日目

      SL-KEGSZ15

      -
      ( - )
      3日目

      SL-KEGSZ16

      -
      ( - )
      3日目

      SL-KEGSZ16

      -
      ( - )
      3日目

      SL-KEGSZ18

      -
      ( - )
      3日目

      SL-KEGSZ18

      -
      ( - )
      3日目

      -

      -
      ( - )
      3日目

      -

      -
      ( - )
      3日目

      -

      -
      ( - )
      3日目

      -

      -
      ( - )
      3日目

      -

      -
      ( - )
      3日目

      -

      -
      ( - )
      3日目

      -

      -
      ( - )
      3日目

      -

      -
      ( - )
      3日目

      -

      -
      ( - )
      3日目

      -

      -
      ( - )
      3日目

      -

      -
      ( - )
      3日目

      -

      -
      ( - )
      3日目

      -

      -
      ( - )
      3日目

      -

      -
      ( - )
      3日目

      SL-KESSZ8

      -
      ( - )
      3日目

      SL-KESSZ8

      -
      ( - )
      3日目

      SL-KESSZ10

      -
      ( - )
      3日目

      SL-KESSZ10

    • 1
    • 2
    • 次へ

      • 詳細情報

      基本情報

      【特長】・平行キー（ザクリ穴センタータイプ）です。【材質】・S45C、SUS316があります。

      ご注意

      • ご希望の寸法が無い場合はカタログ規格外品サービスカタログ規格外品サービス​にて製作可否を含めた見積の問い合わせになります。
      • 洗浄品はこちらからご選定いただけます。
      • 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

      納期・価格

      価格表

      ■数量スライド価格 （[ ! ]1円未満切り捨て） こちら
      数量区分標準対応個別対応
      小口大口大口
      数 量1〜1415〜1920〜4950〜100101～
      値引率基準単価5％15％30％お見積り
      出荷日通常＋5日
      [ ! ]表示数量超えはWOSにてご確認ください。

      納期

       3 日目出荷
      [ ! ]本商品は土曜・祝日を実働日数に含みません。WOSにて出荷日をご確認ください。
          ご注文締切
      急ストークT当日出荷400円/1本正午迄>>こちら

      ストークA

      		翌日出荷200円/1本PM 6:00迄
      [ ! ]ストークAは3本以上で１明細行当たり一律540円
      [ ! ]本商品は土曜・祝日を実働日数に含みません。ストークをご利用の場合はWOSにて出荷日をご確認ください。

      出荷日については、こちらをご覧ください。

      カタログ

      • 現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。

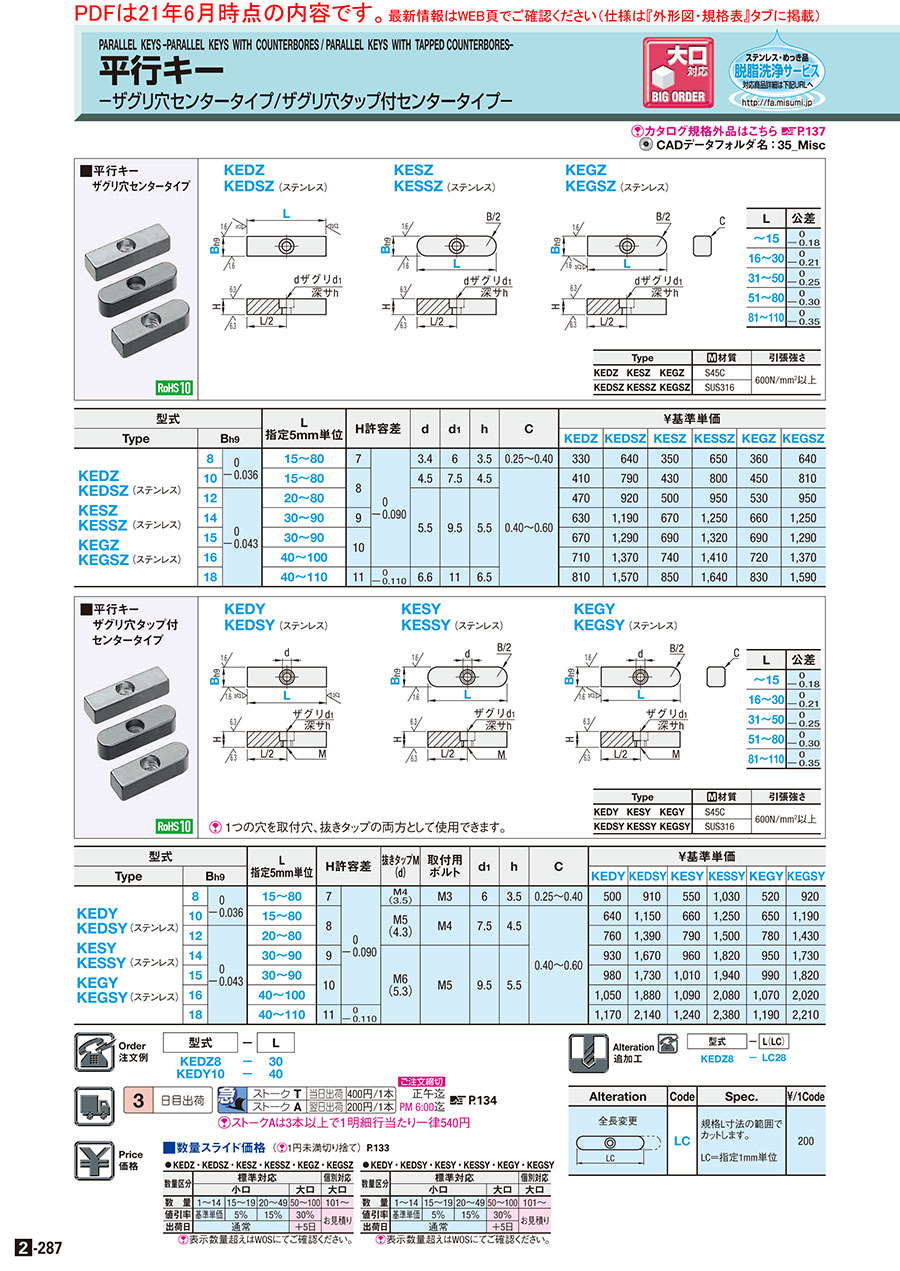

      2-287

      商品担当おすすめ

      • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

      平行キー　ザクリ穴センタータイプのレビュー
      4.4平均満足度：4.441件のレビュー
      位置調整用
      5
      満足度：5.02017/02/01
      対アルミ部品の位置調整用として使用しました。 両端角から片端丸に設計変更した際に、アルミ部品（インロー）の穴位置寸法を間...もっと読む
      3人が参考にしています。
      位置調整ガイドとして使用
      4
      満足度：4.02016/05/25
      位置調整用ガイドの構成部品として使用しましたが、ねじで固定することができるので、外れる心配が無く良いと思います。
      3人が参考にしています。
      スプロケット固定
      5
      満足度：5.02018/12/03
      価格も安く、また追加加工までできるため便利です。 安いものの、精度は仕様通りしっかりと出ていました。
      1人が参考にしています。
      金型加工
      5
      満足度：5.02023/06/16
      何度も購入していますが、不良品が送られてきたことは一度もありません。問題ない製品です。
      0人が参考にしています。
      補修用
      5
      満足度：5.02023/01/11
      キーが破損してしまったので購入しました。 寸法も選べて納期も早いので良かったです。
      0人が参考にしています。
      41件全て見る

      この商品を見た人は、こんな商品も見ています

      今見ている商品
      平行キー　ザクリ穴センタータイプ
      平行キー　ザクリ穴タップ付センタータイプ
      【クリーン洗浄品】平行キー　ザクリ穴センタータイプ
      【クリーン洗浄品】平行キー　ザクリ穴タップ付センタータイプ
      平行キー　ザクリ穴タップ付タイプ
      【クリーン洗浄品】平行キー　ザクリ穴タップ付タイプ
      メーカーミスミミスミミスミミスミミスミミスミ
      通常価格------
      通常出荷日3日目3日目6日目6日目3日目6日目
      特性・用途該当なし該当なしクリーン洗浄クリーン洗浄該当なしクリーン洗浄
      穴加工ザグリ穴ザグリ＋タップザグリ穴ザグリ＋タップセンタータップ＋ザグリ穴加工センタータップ＋ザグリ穴加工
      種類ザグリ穴センタータイプザグリ穴タップ付センタータイプザグリ穴センタータイプザグリ穴タップ付センタータイプザグリ穴タップ付タイプザグリ穴タップ付タイプ
      材質証明書対象対象対象対象対象対象

      最近見た商品

      通常価格、通常出荷日が表示と異なる場合がございます

      この商品に関連するミスミ ユニット事例その他の事例を探す

      マシンキーカテゴリの売れ筋ランキング

      通常価格、通常出荷日が表示と異なる場合がございます

      技術サポート窓口

      メカニカル部品技術窓口

      商品の仕様・技術のお問い合わせ

      Webお問い合わせフォーム

      営業時間：9:00～18:00（土曜日・日曜日・祝日は除く）

      ※お問い合わせフォームは24時間受付しております。

      見積もり・発注後 最短当日出荷　新規会員登録で2D・3D CADデータを無料でダウンロード

      閉じる
      比較リスト
