全長指定低頭六角穴付ボルト
- 通常単価(税別)
- -
- 税込単価
- -
【数量スライド値引き有】数量がまとまることで最大30％引きとなります。【関連商...
詳細情報を確認する- 環境対応
- RoHS対応（10物質）
- ねじ山種類
- メートル並目
- 詳細形状
- 低頭
- 取付穴形状
- 六角穴
- 基本形状
- 標準(丸)
- 追加形状
- 標準
- 販売単位
- バラ(1個から購入可能)
- 材質証明書
- 対象
ご注意
未確定：候補が12型番あります。

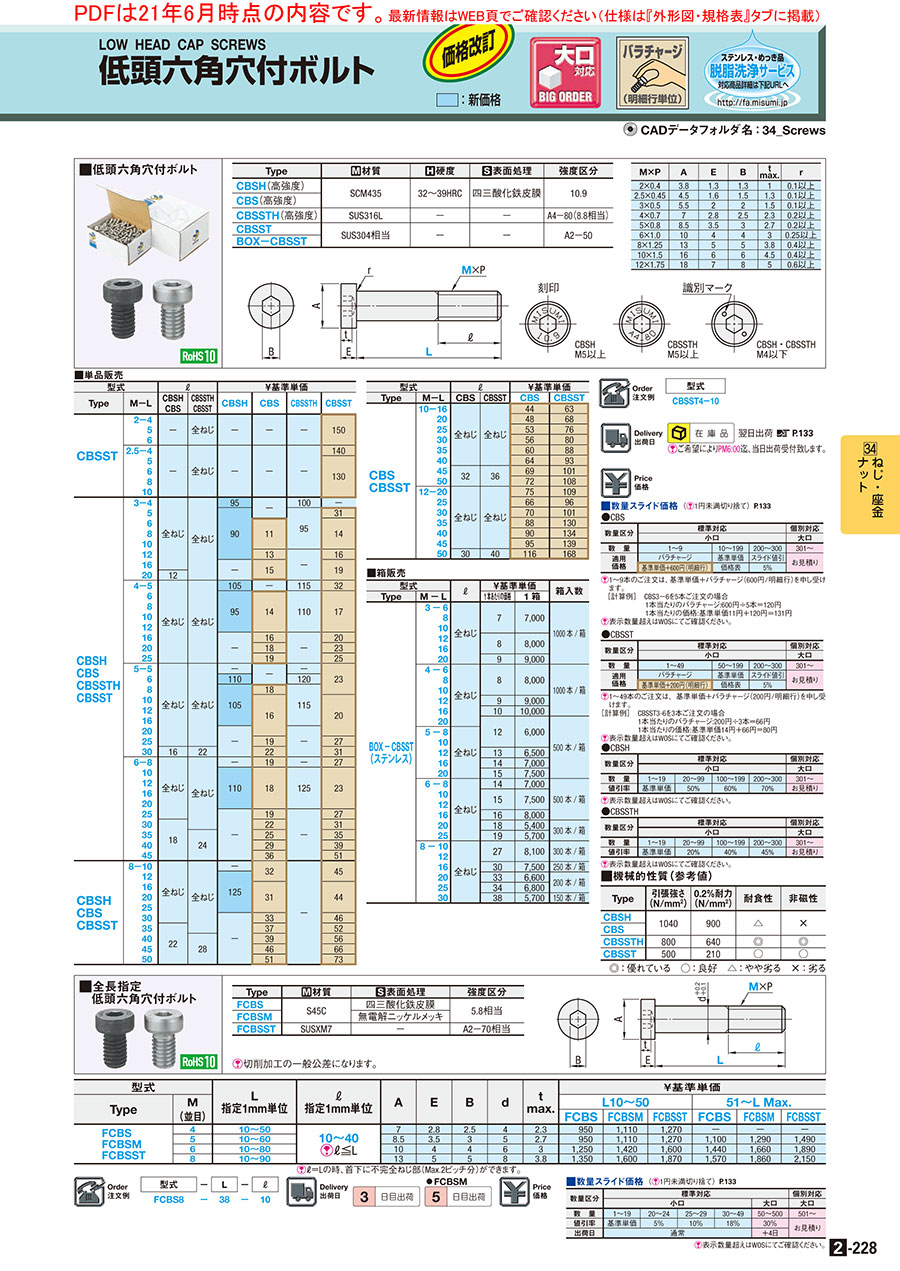

外形図・規格表
| Type | [ M ]材質 | [ S ]表面処理 | 強度区分 |
| FCBS | S45C | 四三酸化鉄皮膜 | 5.8相当 |
| FCBSM | 無電解ニッケルメッキ | ||
| FCBSST | SUSXM7 | − | A2－70相当 |
規格表
| 型式 | − | L | − | ℓ |
| FCBS8 | − | 38 | − | 10 |
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
[ ! ]ℓ＝Lの時、首下に不完全ねじ部（Max.2ピッチ分）ができます。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
| 型式 | L 指定1mm単位 | ℓ 指定1mm単位 | A | E | B | d | t max. | ￥基準単価 | ||||||
| Type | M | L10〜50 | 51〜L Max. | |||||||||||
| (並目) | FCBS | FCBSM | FCBSST | FCBS | FCBSM | FCBSST | ||||||||
| FCBS FCBSM FCBSST | 4 | 10〜50 | 10〜40 [ ! ]ℓ≦L | 7 | 2.8 | 2.5 | 4 | 2.3 | 1,000 | 1,170 | 1,330 | － | － | － |
| 5 | 10〜60 | 8.5 | 3.5 | 3 | 5 | 2.7 | 1,000 | 1,170 | 1,330 | 1,160 | 1,350 | 1,560 | ||
| 6 | 10〜80 | 10 | 4 | 4 | 6 | 3 | 1,310 | 1,490 | 1,680 | 1,510 | 1,740 | 1,980 | ||
| 8 | 10〜90 | 13 | 5 | 5 | 8 | 3.8 | 1,420 | 1,680 | 1,960 | 1,650 | 1,950 | 2,260 | ||
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
クリーン洗浄・梱包済みでお届けします
|
|---|
- ( - ) | 3日目 |
- |
- ( - ) | 3日目 |
- |
- ( - ) | 3日目 |
- |
- ( - ) | 3日目 |
- |
- ( - ) | 5日目 |
|
- ( - ) | 5日目 |
|
- ( - ) | 5日目 |
|
- ( - ) | 5日目 |
|
- ( - ) | 3日目 |
|
- ( - ) | 3日目 |
|
- ( - ) | 3日目 |
|
- ( - ) | 3日目 |
商品担当おすすめ
ミスミ
極低頭六角穴付ボルト【SUS316L/ SUSXM7/ SCM435】
あらかじめ緩み防止処理（エポキシ樹脂系接着剤）が施された極低頭六角穴付ボルトです。接着剤の手塗り作業不要、トータルコスト削減が可能です。
全長指定低頭六角穴付ボルトのレビュー
部品として使用しています
5
5.02023/05/24
自社製品のパーツをとめるために継続使用している部品です。問題なく使えていますので、今後もリピート購入すると思います。
3人が参考にしています。
治具製作の部品に使用しています
5
5.02023/04/17
治具の位置決めに使用しました。消耗が激しい部分なので付け替え用の予備分も含めてまとまった本数で購入しました。公差寸法も入...もっと読む
1人が参考にしています。
薄板の取付
4
4.02021/07/06
座繰り深さを確保できなかったので低頭ボルトを検討するしかなかったが購入するにもなかなか見つからず困っていたがwebカタロ...もっと読む
1人が参考にしています。
