超極低頭ボルト ヘクサロビュラタイプ
- chemSHERPA対応品あり
- 通常単価(税別)
- 130円～330円
- 税込単価
- 143円～363円
通常出荷日：在庫品1日目当日出荷可能
【数量スライド値引き有】数量がまとまることで半額以下を実現致しました。
- 極低頭ボルトの新商品を発売開始しました。高グレード品（SUS316L）が数量によって既存品よりもお安くなります！商品ページはこちらをご参照ください。（2025年1月発売）
- ステンレス×黒色の新商品を発売開始しました。マットな仕上がりで低反射な低温黒色クロムメッキです。商品ページはこちらをご参照ください。
- 精密洗浄・電解研磨を行った超極低頭ボルトヘクサロビュラタイプを新発売いたしました。
- 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
未確定：候補が95型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)

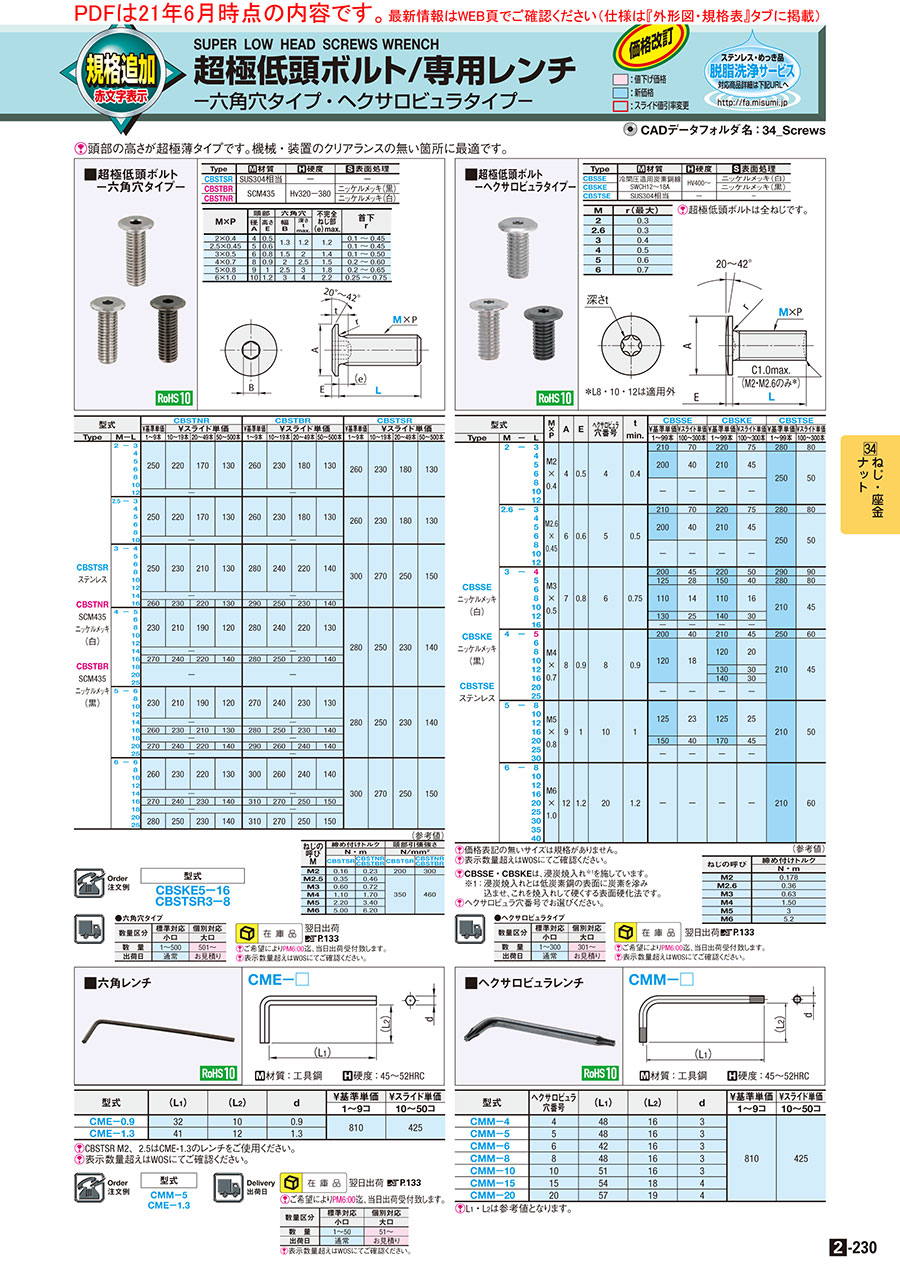

外形図・規格表
＊L8・10・12は適用外
[ ! ]超極低頭ボルトは全ねじです。
＊L8・10・12は適用外
[ ! ]超極低頭ボルトは全ねじです。
| Type | [ M ]材質 | [ H ]硬度 | [ S ]表面処理 |
| CBSSE | 冷間圧造用炭素銅線 SWCH12～18A | HV400～ | ニッケルメッキ(白) |
| CBSKE | ニッケルメッキ(黒) | ||
| CBSTSE | SUS304相当 | － | － |
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
[ ! ]価格表記の無いサイズは規格がありません。
[ ! ]表示数量超えはWOSにてご確認ください。
[ ! ]CBSSE・CBSKEは、浸炭焼入れ※1を施しています。
※1： 浸炭焼入れとは低炭素鋼の表面に炭素を滲み込ませ、これを焼入れして硬くする表面硬化法です。
※2： CBSSE5-20/CBSKE5-20のみA寸が10になります。
[ ! ]ヘクサロビュラ穴番号でお選びください。
（参考値）
規格表
| 型式 |
| CBSKE5−16 |
| M | r(最大) |
| 2 | 0.3 |
| 2.6 | 0.3 |
| 3 | 0.4 |
| 4 | 0.5 |
| 5 | 0.6 |
| 6 | 0.7 |
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
| 型式 | M × P | A | E | ヘクサロビュラ 穴番号 | t min. | CBSSE | CBSKE | CBSTSE | ||||||
| ￥基準単価 | ￥スライド単価 | ￥基準単価 | ￥スライド単価 | ￥基準単価 | ￥スライド単価 | |||||||||
| Type | M | － | L | 1～99本 | 100～300本 | 1～99本 | 100～300本 | 1～99本 | 100～300本 | |||||
| CBSSE ニッケルメッキ (白) CBSKE ニッケルメッキ (黒) CBSTSE ステンレス | 2 | － | 3 | M2 × 0.4 | 4 | 0.5 | 4 | 0.4 | 220 | 74 | 230 | 79 | 290 | 84 |
| 4 | 210 | 42 | 220 | 48 | 260 | 53 | ||||||||
| 5 | ||||||||||||||
| 6 | ||||||||||||||
| 8 | － | － | － | － | ||||||||||
| 10 | ||||||||||||||
| 12 | ||||||||||||||
| 2.6 | － | 3 | M2.6 × 0.45 | 6 | 0.6 | 5 | 0.5 | 220 | 74 | 230 | 79 | 290 | 84 | |
| 4 | 210 | 42 | 220 | 48 | 260 | 53 | ||||||||
| 5 | ||||||||||||||
| 6 | ||||||||||||||
| 8 | － | － | － | － | ||||||||||
| 10 | ||||||||||||||
| 12 | ||||||||||||||
| 3 | － | 4 | M3 × 0.5 | 7 | 0.8 | 6 | 0.75 | 210 | 48 | 230 | 53 | 300 | 95 | |
| 5 | 130 | 30 | 160 | 42 | 290 | 84 | ||||||||
| 6 | 120 | 15 | 120 | 17 | 220 | 48 | ||||||||
| 8 | ||||||||||||||
| 10 | ||||||||||||||
| 12 | 140 | 27 | 150 | 32 | ||||||||||
| 16 | － | － | － | － | ||||||||||
| 4 | － | 5 | M4 × 0.7 | 8 | 0.9 | 8 | 0.9 | 210 | 42 | 220 | 48 | 260 | 63 | |
| 6 | 130 | 19 | 130 | 21 | 220 | 48 | ||||||||
| 8 | ||||||||||||||
| 10 | ||||||||||||||
| 12 | 140 | 32 | ||||||||||||
| 16 | 150 | 32 | ||||||||||||
| 20 | － | － | － | － | ||||||||||
| 25 | ||||||||||||||
| 5 | － | 8 | M5 × 0.8 | 9 ※2 | 1 | 10 | 1 | 130 | 25 | 130 | 27 | 220 | 53 | |
| 10 | ||||||||||||||
| 12 | ||||||||||||||
| 16 | ||||||||||||||
| 20 | 160 | 42 | 180 | 48 | ||||||||||
| 25 | － | － | － | － | ||||||||||
| 30 | ||||||||||||||
| 6 | － | 8 | M6 × 1.0 | 12 | 1.2 | 20 | 1.2 | － | － | － | － | 220 | 63 | |
| 10 | ||||||||||||||
| 12 | ||||||||||||||
| 16 | ||||||||||||||
| 20 | ||||||||||||||
| 25 | ||||||||||||||
| 30 | ||||||||||||||
| 35 | ||||||||||||||
| 40 | ||||||||||||||
[ ! ]表示数量超えはWOSにてご確認ください。
[ ! ]CBSSE・CBSKEは、浸炭焼入れ※1を施しています。
※1： 浸炭焼入れとは低炭素鋼の表面に炭素を滲み込ませ、これを焼入れして硬くする表面硬化法です。
※2： CBSSE5-20/CBSKE5-20のみA寸が10になります。
[ ! ]ヘクサロビュラ穴番号でお選びください。
| ねじの呼び | 締め付けトルク |
| N・m | |
| M2 | 0.178 |
| M2.6 | 0.36 |
| M3 | 0.63 |
| M4 | 1.50 |
| M5 | 3 |
| M6 | 5.2 |
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
クリーン洗浄・梱包済みでお届けします
|
|---|
250円 ( 275円 ) | 在庫品1日目当日出荷可能 |
|
240円 ( 264円 ) | 在庫品1日目当日出荷可能 |
|
240円 ( 264円 ) | 在庫品1日目当日出荷可能 |
|
240円 ( 264円 ) | 在庫品1日目当日出荷可能 |
|
250円 ( 275円 ) | 在庫品1日目当日出荷可能 |
|
240円 ( 264円 ) | 在庫品1日目当日出荷可能 |
|
240円 ( 264円 ) | 在庫品1日目当日出荷可能 |
|
240円 ( 264円 ) | 在庫品1日目当日出荷可能 |
|
250円 ( 275円 ) | 在庫品1日目当日出荷可能 |
|
170円 ( 187円 ) | 在庫品1日目当日出荷可能 |
|
130円 ( 143円 ) | 在庫品1日目当日出荷可能 |
|
130円 ( 143円 ) | 在庫品1日目当日出荷可能 |
|
130円 ( 143円 ) | 在庫品1日目当日出荷可能 |
|
160円 ( 176円 ) | 在庫品1日目当日出荷可能 |
|
240円 ( 264円 ) | 在庫品1日目当日出荷可能 |
|
140円 ( 154円 ) | 在庫品1日目当日出荷可能 |
|
140円 ( 154円 ) | 在庫品1日目当日出荷可能 |
|
140円 ( 154円 ) | 在庫品1日目当日出荷可能 |
|
150円 ( 165円 ) | 在庫品1日目当日出荷可能 |
|
160円 ( 176円 ) | 在庫品1日目当日出荷可能 |
|
140円 ( 154円 ) | 在庫品1日目当日出荷可能 |
|
140円 ( 154円 ) | 在庫品1日目当日出荷可能 |
|
140円 ( 154円 ) | 在庫品1日目当日出荷可能 |
|
140円 ( 154円 ) | 在庫品1日目当日出荷可能 |
|
200円 ( 220円 ) | 在庫品1日目当日出荷可能 |
|
240円 ( 264円 ) | 在庫品1日目当日出荷可能 |
|
230円 ( 253円 ) | 在庫品1日目当日出荷可能 |
|
230円 ( 253円 ) | 在庫品1日目当日出荷可能 |
|
230円 ( 253円 ) | 在庫品1日目当日出荷可能 |
|
240円 ( 264円 ) | 在庫品1日目当日出荷可能 |
|
230円 ( 253円 ) | 在庫品1日目当日出荷可能 |
|
230円 ( 253円 ) | 在庫品1日目当日出荷可能 |
|
230円 ( 253円 ) | 在庫品1日目当日出荷可能 |
|
230円 ( 253円 ) | 在庫品1日目当日出荷可能 |
|
140円 ( 154円 ) | 在庫品1日目当日出荷可能 |
|
130円 ( 143円 ) | 在庫品1日目当日出荷可能 |
|
130円 ( 143円 ) | 在庫品1日目当日出荷可能 |
|
130円 ( 143円 ) | 在庫品1日目当日出荷可能 |
|
150円 ( 165円 ) | 在庫品1日目当日出荷可能 |
|
230円 ( 253円 ) | 在庫品1日目当日出荷可能 |
|
140円 ( 154円 ) | 在庫品1日目当日出荷可能 |
|
140円 ( 154円 ) | 在庫品1日目当日出荷可能 |
|
140円 ( 154円 ) | 在庫品1日目当日出荷可能 |
|
140円 ( 154円 ) | 在庫品1日目当日出荷可能 |
|
140円 ( 154円 ) | 在庫品1日目当日出荷可能 |
|
140円 ( 154円 ) | 在庫品1日目当日出荷可能 |
|
140円 ( 154円 ) | 在庫品1日目当日出荷可能 |
|
140円 ( 154円 ) | 在庫品1日目当日出荷可能 |
|
140円 ( 154円 ) | 在庫品1日目当日出荷可能 |
|
170円 ( 187円 ) | 在庫品1日目当日出荷可能 |
|
320円 ( 352円 ) | 在庫品1日目当日出荷可能 |
|
280円 ( 308円 ) | 在庫品1日目当日出荷可能 |
|
280円 ( 308円 ) | 在庫品1日目当日出荷可能 |
|
280円 ( 308円 ) | 在庫品1日目当日出荷可能 |
|
280円 ( 308円 ) | 在庫品1日目当日出荷可能 |
|
280円 ( 308円 ) | 在庫品1日目当日出荷可能 |
|
280円 ( 308円 ) | 在庫品1日目当日出荷可能 |
|
320円 ( 352円 ) | 在庫品1日目当日出荷可能 |
|
280円 ( 308円 ) | 在庫品1日目当日出荷可能 |
|
280円 ( 308円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
【数量スライド値引き有】数量がまとまることで半額以下を実現致しました。
ご注意
- 極低頭ボルトの新商品を発売開始しました。高グレード品（SUS316L）が数量によって既存品よりもお安くなります！商品ページはこちらをご参照ください。（2025年1月発売）
- ステンレス×黒色の新商品を発売開始しました。マットな仕上がりで低反射な低温黒色クロムメッキです。商品ページはこちらをご参照ください。
- 精密洗浄・電解研磨を行った超極低頭ボルトヘクサロビュラタイプを新発売いたしました。
- 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
商品担当おすすめ
ミスミ
極低頭六角穴付ボルト【SUS316L/ SUSXM7/ SCM435】
あらかじめ緩み防止処理（エポキシ樹脂系接着剤）が施された極低頭六角穴付ボルトです。接着剤の手塗り作業不要、トータルコスト削減が可能です。
超極低頭ボルト ヘクサロビュラタイプのレビュー
キャップボルトの頭が干渉するところに
4
4.02016/11/30
３mm.の頭高さのキャップボルトでは干渉したので、これを使用しました
頭高さは0.8mm.となり干渉を回避できました。
...もっと読む
2人が参考にしています。
軽トラック荷台パネルの締結
5
5.02020/06/03
軽トラック荷台カバーを（可動式パネル）両端を被せて収納する際、パネル締結ボルト頭が意外と飛び出ています。頭を超極低頭ボル...もっと読む
1人が参考にしています。
ステーの固定
5
5.02018/04/30
ねじ頭の厚みが薄いのでザグリ深さを浅くでき、板厚が薄い板金でも出っ張らずに固定できます。
1人が参考にしています。
シューター取付
4
4.02023/06/06
シューター設置に超極低頭ボルト使用、ザグリ無しでほぼフラットで製品も引っかからず見た目の綺麗。
0人が参考にしています。
自動車のナンバー取り付け
5
5.02023/05/29
いたずら防止も兼ねて【超極低頭ボルト ヘクサロビュラタイプ】を購入しましたが見かけも良くなり大好評です。
0人が参考にしています。
