角シム　－モータベース用・ピローブロック用－

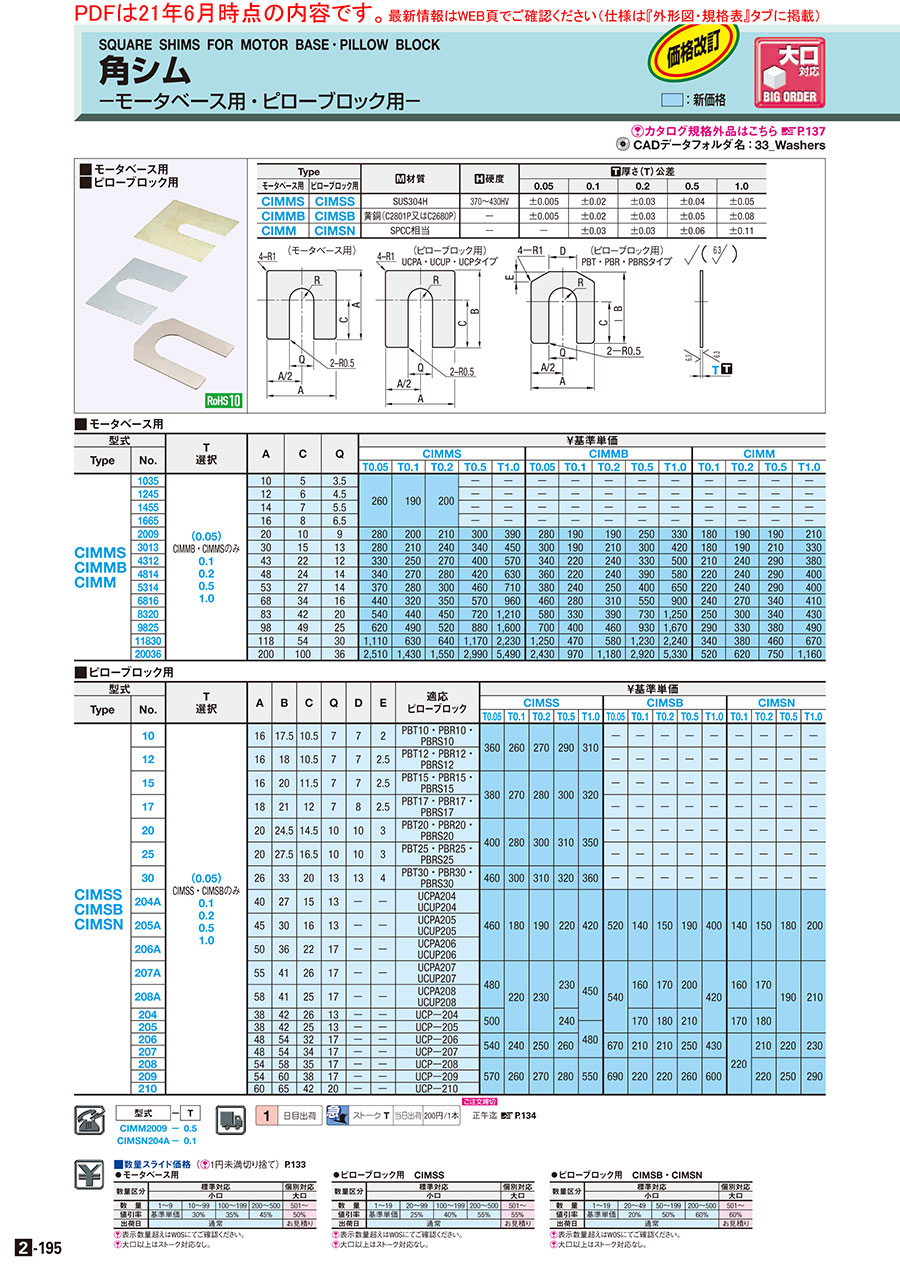

カタログ| P.2-195

chemSHERPA対応品あり

通常単価(税別): 160円～6,540円

税込単価: 176円～7,194円

通常出荷日：在庫品1日目～1日目一部当日出荷可能

モータベースやピローブロックの高さ調整・芯出しにご利用いただける角シムです。【関連商品】SUS304H...

詳細を確認

4.54.5

洗浄品はこちらからご選定いただけます。
当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

よく一緒に見られています

ミスミ

角シム　調整用

通常価格(税別)： 130円 (税込価格：143円)

通常出荷日：在庫品1日目

よく一緒に見られています

ミスミ

角シムパック販売　－モータベース用・ピローブロック用－

通常価格(税別)： 820円 (税込価格：902円)

通常出荷日：在庫品1日目

未確定：候補が355型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

外形図・規格表
型番リスト
詳細情報
カタログ

外形図・規格表

外形図

（モータベース用）	（ピローブロック用） UCPA・UCUP・UCPタイプ	（ピローブロック用） PBT・PBR・PBRSタイプ

製品仕様

Type		[ M ]材質	[ H ]硬度	[ T ]厚さ(T)公差
モータベース用	ピローブロック用	[ M ]材質	[ H ]硬度	0.05	0.1	0.2	0.5	1.0
CIMMS	CIMSS	SUS304H	370〜430HV	±0.005	±0.02	±0.03	±0.04	±0.05
CIMMB	CIMSB	黄銅(C2801P又はC2680P)	－	±0.005	±0.02	±0.03	±0.05	±0.08
CIMM	CIMSN	SPCC相当	－	－	±0.03	±0.03	±0.06	±0.11

規格表

型式	−	T
CIMM2009	−	0.5
CIMSN204A	−	0.1

■ モータベース用
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

型式		T 選択	A	C	Q	￥基準単価
Type	No.					CIMMS					CIMMB					CIMM
Type	No.					T0.05	T0.1	T0.2	T0.5	T1.0	T0.05	T0.1	T0.2	T0.5	T1.0	T0.1	T0.2	T0.5	T1.0
CIMMS CIMMB CIMM	1035	(0.05) CIMMB・CIMMSのみ 0.1 0.2 0.5 1.0	10	5	3.5	260	190	200	－	－	－	－	－	－	－	－	－	－	－
	1245		12	6	4.5				－	－	－	－	－	－	－	－	－	－	－
	1455		14	7	5.5				－	－	－	－	－	－	－	－	－	－	－
	1665		16	8	6.5				－	－	－	－	－	－	－	－	－	－	－
	2009		20	10	9	280	200	210	300	390	280	190	190	250	330	180	190	190	210
	3013		30	15	13	280	210	240	340	450	300	190	210	300	420	180	190	210	330
	4312		43	22	12	330	250	270	400	570	340	220	240	330	500	210	240	290	380
	4814		48	24	14	340	270	280	420	630	360	220	240	390	580	220	240	290	400
	5314		53	27	14	370	280	300	460	710	380	240	250	400	650	220	240	290	400
	6816		68	34	16	440	320	350	570	960	460	280	310	550	900	240	270	340	410
	8320		83	42	20	540	440	450	720	1,210	580	330	390	730	1,250	250	300	340	430
	9825		98	49	25	620	490	520	880	1,600	700	400	460	930	1,670	290	330	380	490
	11830		118	54	30	1,110	630	640	1,170	2,230	1,250	470	580	1,230	2,240	340	380	460	670
	20036		200	100	36	2,510	1,430	1,550	2,990	5,490	2,430	970	1,180	2,920	5,330	520	620	750	1,160

■ ピローブロック用
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

型式		T 選択	A	B	C	Q	D	E	適応ピローブロック	￥基準単価
Type	No.									CIMSS					CIMSB					CIMSN
Type	No.									T0.05	T0.1	T0.2	T0.5	T1.0	T0.05	T0.1	T0.2	T0.5	T1.0	T0.1	T0.2	T0.5	T1.0
CIMSS CIMSB CIMSN	10	(0.05) CIMSS・CIMSBのみ 0.1 0.2 0.5 1.0	16	17.5	10.5	7	7	2	PBT10・PBR10・ PBRS10	360	260	270	290	310	－	－	－	－	－	－	－	－	－
	12		16	18	10.5	7	7	2.5	PBT12・PBR12・ PBRS12	360	260	270	290	310	－	－	－	－	－	－	－	－	－
	15		16	20	11.5	7	7	2.5	PBT15・PBR15・ PBRS15	380	270	280	300	320	－	－	－	－	－	－	－	－	－
	17		18	21	12	7	8	2.5	PBT17・PBR17・ PBRS17	380	270	280	300	320	－	－	－	－	－	－	－	－	－
	20		20	24.5	14.5	10	10	3	PBT20・PBR20・ PBRS20	400	280	300	310	350	－	－	－	－	－	－	－	－	－
	25		20	27.5	16.5	10	10	3	PBT25・PBR25・ PBRS25	400	280	300	310	350	－	－	－	－	－	－	－	－	－
	30		26	33	20	13	13	4	PBT30・PBR30・ PBRS30	460	300	310	320	360	－	－	－	－	－	－	－	－	－
	204A		40	27	15	13	－	－	UCPA204 UCUP204	460	180	190	220	420	520	140	150	190	400	140	150	180	200
	205A		45	30	16	13	－	－	UCPA205 UCUP205
	206A		50	36	22	17	－	－	UCPA206 UCUP206
	207A		55	41	26	17	－	－	UCPA207 UCUP207	480	220	230	230	450	540	160	170	200	420	160	170	190	210
	208A		58	41	25	17	－	－	UCPA208 UCUP208	480			230			160	170	200		160	170
	204		38	42	26	13	－	－	UCP－204	500			240			170	180	210		170	180
	205		38	42	25	13	－	－	UCP－205	500			240	480		170	180	210		170	180
	206		48	54	32	17	－	－	UCP－206	540	240	250	260		670	210	210	250	430	220	210	220	230
	207		48	54	34	17	－	－	UCP－207	540	240	250	260		670	210	210	250	430		210	220	230
	208		54	58	35	17	－	－	UCP－208	570	260	270	280	550	690	220	220	260	600		220	250	290
	209		54	60	38	17	－	－	UCP－209
	210		60	65	42	20	－	－	UCP－210

型番リスト

表示件数

...

型番

角シムの種類

材質

適応ピローブロック

厚さ T

(mm)

外形寸法 A

(mm)

キリ欠き幅 Q

(mm)

材質証明書

材質証明書：材質

RoHS2（10物質）?

最小発注数量

モーターベース用	SPCC相当	-	0.1	118	30	対象	SPCC相当	対応	1個
モーターベース用	SPCC相当	-	0.2	118	30	対象	SPCC相当	対応	1個
モーターベース用	SPCC相当	-	0.5	118	30	対象	SPCC相当	対応	1個
モーターベース用	SPCC相当	-	1.0	118	30	対象	SPCC相当	対応	1個
モーターベース用	SPCC相当	-	0.1	20	9	対象	SPCC相当	対応	1個
モーターベース用	SPCC相当	-	0.2	20	9	対象	SPCC相当	対応	1個
モーターベース用	SPCC相当	-	0.5	20	9	対象	SPCC相当	対応	1個
モーターベース用	SPCC相当	-	1.0	20	9	対象	SPCC相当	対応	1個
モーターベース用	SPCC相当	-	0.1	200	36	対象	SPCC相当	対応	1個
モーターベース用	SPCC相当	-	0.2	200	36	対象	SPCC相当	対応	1個
モーターベース用	SPCC相当	-	0.5	200	36	対象	SPCC相当	対応	1個
モーターベース用	SPCC相当	-	1.0	200	36	対象	SPCC相当	対応	1個
モーターベース用	SPCC相当	-	0.1	30	13	対象	SPCC相当	対応	1個
モーターベース用	SPCC相当	-	0.2	30	13	対象	SPCC相当	対応	1個
モーターベース用	SPCC相当	-	0.5	30	13	対象	SPCC相当	対応	1個
モーターベース用	SPCC相当	-	1.0	30	13	対象	SPCC相当	対応	1個
モーターベース用	SPCC相当	-	0.1	43	12	対象	SPCC相当	対応	1個
モーターベース用	SPCC相当	-	0.2	43	12	対象	SPCC相当	対応	1個
モーターベース用	SPCC相当	-	0.5	43	12	対象	SPCC相当	対応	1個
モーターベース用	SPCC相当	-	1.0	43	12	対象	SPCC相当	対応	1個
モーターベース用	SPCC相当	-	0.1	48	14	対象	SPCC相当	対応	1個
モーターベース用	SPCC相当	-	0.2	48	14	対象	SPCC相当	対応	1個
モーターベース用	SPCC相当	-	0.5	48	14	対象	SPCC相当	対応	1個
モーターベース用	SPCC相当	-	1.0	48	14	対象	SPCC相当	対応	1個
モーターベース用	SPCC相当	-	0.1	53	14	対象	SPCC相当	対応	1個
モーターベース用	SPCC相当	-	0.2	53	14	対象	SPCC相当	対応	1個
モーターベース用	SPCC相当	-	0.5	53	14	対象	SPCC相当	対応	1個
モーターベース用	SPCC相当	-	1.0	53	14	対象	SPCC相当	対応	1個
モーターベース用	SPCC相当	-	0.1	68	16	対象	SPCC相当	対応	1個
モーターベース用	SPCC相当	-	0.2	68	16	対象	SPCC相当	対応	1個
モーターベース用	SPCC相当	-	0.5	68	16	対象	SPCC相当	対応	1個
モーターベース用	SPCC相当	-	1.0	68	16	対象	SPCC相当	対応	1個
モーターベース用	SPCC相当	-	0.1	83	20	対象	SPCC相当	対応	1個
モーターベース用	SPCC相当	-	0.2	83	20	対象	SPCC相当	対応	1個
モーターベース用	SPCC相当	-	0.5	83	20	対象	SPCC相当	対応	1個
モーターベース用	SPCC相当	-	1.0	83	20	対象	SPCC相当	対応	1個
モーターベース用	SPCC相当	-	0.1	98	25	対象	SPCC相当	対応	1個
モーターベース用	SPCC相当	-	0.2	98	25	対象	SPCC相当	対応	1個
モーターベース用	SPCC相当	-	0.5	98	25	対象	SPCC相当	対応	1個
モーターベース用	SPCC相当	-	1.0	98	25	対象	SPCC相当	対応	1個
モーターベース用	黄銅	-	0.05	118	30	対象外	-	対応	1個
モーターベース用	黄銅	-	0.1	118	30	対象外	-	対応	1個
モーターベース用	黄銅	-	0.2	118	30	対象外	-	対応	1個
モーターベース用	黄銅	-	0.5	118	30	対象外	-	対応	1個
モーターベース用	黄銅	-	1.0	118	30	対象外	-	対応	1個
モーターベース用	黄銅	-	0.05	20	9	対象外	-	対応	1個
モーターベース用	黄銅	-	0.1	20	9	対象外	-	対応	1個
モーターベース用	黄銅	-	0.2	20	9	対象外	-	対応	1個
モーターベース用	黄銅	-	0.5	20	9	対象外	-	対応	1個
モーターベース用	黄銅	-	1.0	20	9	対象外	-	対応	1個
モーターベース用	黄銅	-	0.05	200	36	対象外	-	対応	1個
モーターベース用	黄銅	-	0.1	200	36	対象外	-	対応	1個
モーターベース用	黄銅	-	0.2	200	36	対象外	-	対応	1個
モーターベース用	黄銅	-	0.5	200	36	対象外	-	対応	1個
モーターベース用	黄銅	-	1.0	200	36	対象外	-	対応	1個
モーターベース用	黄銅	-	0.05	30	13	対象外	-	対応	1個
モーターベース用	黄銅	-	0.1	30	13	対象外	-	対応	1個
モーターベース用	黄銅	-	0.2	30	13	対象外	-	対応	1個
モーターベース用	黄銅	-	0.5	30	13	対象外	-	対応	1個
モーターベース用	黄銅	-	1.0	30	13	対象外	-	対応	1個

通常単価(税別) (税込単価)	通常出荷日

400円 ( 440円 )	1日目
450円 ( 495円 )	1日目
550円 ( 605円 )	1日目
800円 ( 880円 )	1日目
220円 ( 242円 )	1日目
230円 ( 253円 )	1日目
230円 ( 253円 )	1日目
250円 ( 275円 )	1日目
620円 ( 682円 )	1日目
740円 ( 814円 )	1日目
900円 ( 990円 )	1日目
1,390円 ( 1,529円 )	1日目
220円 ( 242円 )	1日目
230円 ( 253円 )	1日目
250円 ( 275円 )	1日目
390円 ( 429円 )	1日目
250円 ( 275円 )	1日目
280円 ( 308円 )	1日目
350円 ( 385円 )	1日目
450円 ( 495円 )	1日目
260円 ( 286円 )	1日目
280円 ( 308円 )	1日目
350円 ( 385円 )	1日目
480円 ( 528円 )	1日目
260円 ( 286円 )	1日目
280円 ( 308円 )	1日目
350円 ( 385円 )	1日目
480円 ( 528円 )	1日目
280円 ( 308円 )	1日目
320円 ( 352円 )	1日目
400円 ( 440円 )	1日目
490円 ( 539円 )	1日目
300円 ( 330円 )	1日目
360円 ( 396円 )	1日目
400円 ( 440円 )	1日目
510円 ( 561円 )	1日目
350円 ( 385円 )	1日目
390円 ( 429円 )	1日目
450円 ( 495円 )	1日目
580円 ( 638円 )	1日目
1,490円 ( 1,639円 )	1日目
560円 ( 616円 )	1日目
690円 ( 759円 )	1日目
1,460円 ( 1,606円 )	1日目
2,660円 ( 2,926円 )	1日目
340円 ( 374円 )	1日目
230円 ( 253円 )	1日目
230円 ( 253円 )	1日目
300円 ( 330円 )	1日目
390円 ( 429円 )	1日目
2,890円 ( 3,179円 )	1日目
1,160円 ( 1,276円 )	1日目
1,410円 ( 1,551円 )	1日目
3,480円 ( 3,828円 )	1日目
6,350円 ( 6,985円 )	1日目
360円 ( 396円 )	1日目
230円 ( 253円 )	1日目
250円 ( 275円 )	1日目
360円 ( 396円 )	1日目
500円 ( 550円 )	1日目

...

基本情報
納期・価格

基本情報

モータベースやピローブロックの高さ調整・芯出しにご利用いただける角シムです。

【関連商品】
SUS304Hはお得な10枚入りパックもございます。パック品をご希望の方はこちら

ご注意

洗浄品はこちらからご選定いただけます。
当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

納期・価格

価格表

■数量スライド価格（1円未満切り捨て）こちら
◦モータベース用

数量区分	標準対応				個別対応
数量区分	小口				大口
数量	1〜9	10～99	100～199	200～500	501～
値引率	基準単価	30%	35%	45%	50%
出荷日	通常				お見積り

表示数量超えはWOSにてご確認ください。
大口以上はストーク対応なし。
◦ピローブロック用　CIMSS

数量区分	標準対応				個別対応
数量区分	小口				大口
数量	1〜19	20～99	100～199	200～500	501～
値引率	基準単価	25%	40%	55%	55%
出荷日	通常				お見積り

表示数量超えはWOSにてご確認ください。
大口以上はストーク対応なし。
◦ピローブロック用　CIMSB・CIMSN

数量区分	標準対応				個別対応
数量区分	小口				大口
数量	1〜19	20～49	50～199	200～500	501～
値引率	基準単価	20%	50%	60%	60%
出荷日	通常				お見積り

表示数量超えはWOSにてご確認ください。
大口以上はストーク対応なし。

納期

出荷日については、こちらをご覧ください。

カタログ

カタログ (見開き版)

現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。

商品担当おすすめ

ミスミ
角シム　フリー指定タイプ　切欠き穴タイプ
切欠き穴の外径を1mm単位、穴位置を0.1mm単位で指定できます。
ミスミ
角シム　フリー指定タイプ　丸穴タイプ
角シム丸穴タイプを外径1mm単位、穴位置0.1mm単位で指定できます。
ミスミ
角シムパック販売　－モータベース用・ピローブロック用－
モータベースやピローブロックの高さ調整にご利用いただけるシムプレートです。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
