樹脂カラー　ザグリ穴タイプ

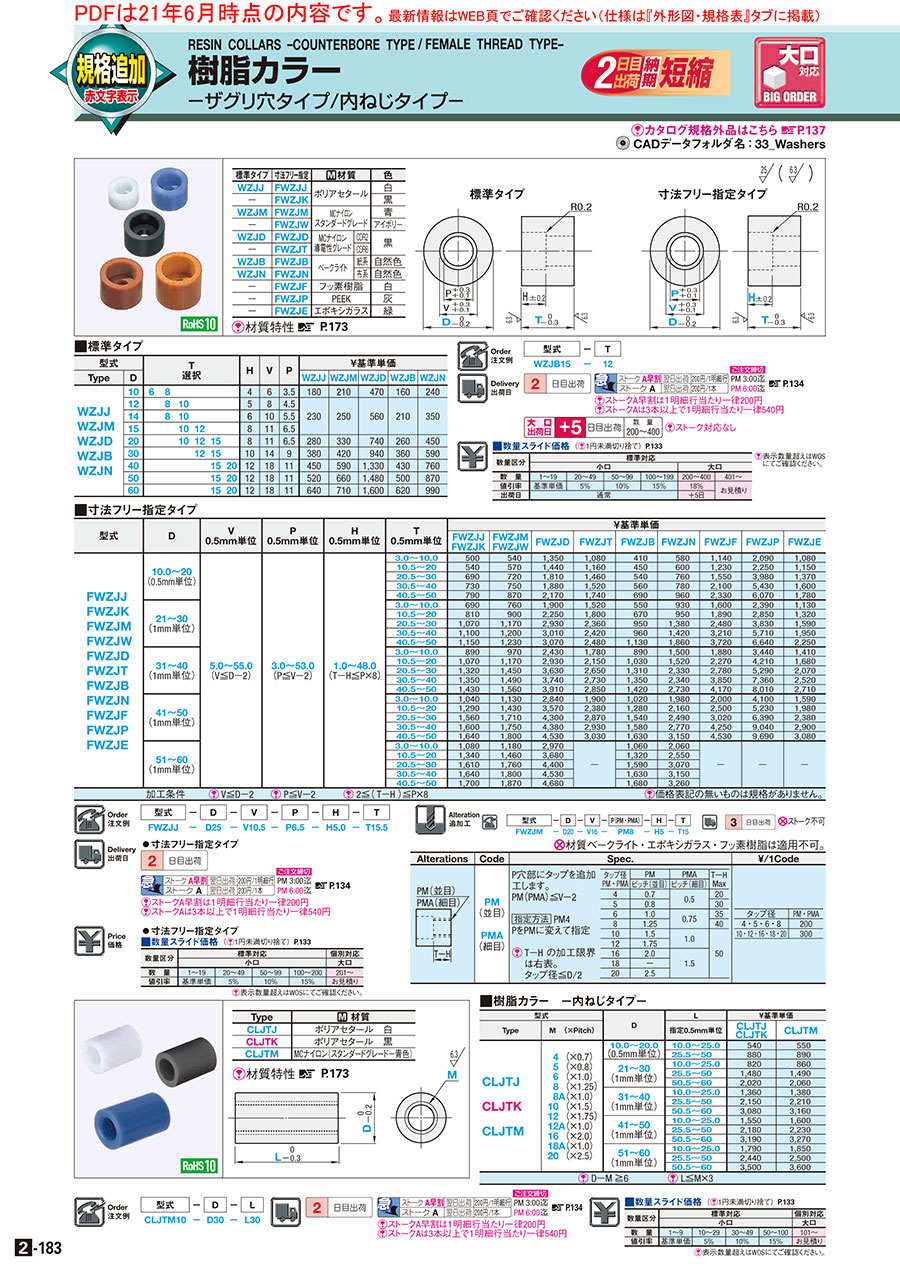

カタログ |P.2-183

4.5

平均満足度4.5

この商品のレビューをみる（48件）

通常単価(税別): -

税込単価: -

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

樹脂ワッシャ【バラ売り・パック販売】

4.6

通常価格(税別)： 500円 (税込価格：550円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

樹脂カラー

4.6

通常出荷日：2 日目

【特長】・ザクリ加工の樹脂カラーです。・ボルトの頭が隠れる仕様となります。

詳細情報を確認する

規格・仕様：

大口分納

形状
ザグリ加工
穴種類
ザグリ穴
販売形態
バラ売り
材質証明書
対象

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
ご希望の寸法が無い場合はカタログ規格外品サービスにて製作可否を含めた見積の問い合わせになります。
当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

未確定：候補が95型番あります。

外形図・規格表
型番リスト
詳細情報
カタログ

外形図・規格表

外形図

標準タイプ寸法フリー指定タイプ

[ ! ]面取：C0.5以下
[ ! ]WZJB・FWZJB・WZJN・FWZJN・FWZJEはD≧30の場合、D寸公差が0/-0.3になります。

標準タイプ	寸法フリー指定	[ M ]材質		色
WZJJ	FWZJJ	ポリアセタ−ル		白
−	FWZJK	ポリアセタ−ル		黒
WZJM	FWZJM	MCナイロンスタンダ−ドグレ−ド		青
−	FWZJW	MCナイロンスタンダ−ドグレ−ド		アイボリ−
WZJD	FWZJD	MCナイロン導電性グレ−ド	CDR2	黒
−	FWZJT	MCナイロン導電性グレ−ド	CDR6	黒
WZJB	FWZJB	ベ−クライト	紙系	自然色
WZJN	FWZJN	ベ−クライト	布系	自然色
−	FWZJF	ふっ素樹脂(PTFE)		白
−	FWZJP	PEEK		灰
−	FWZJE	エポキシガラス		緑

[ ! ]材質特性 >>こちら

規格表

型式	−	T
WZJB15	−	12

型式	−	D	−	V	−	P	−	H	−	T
FWZJJ	−	D25	−	V10.5	−	P6.5	−	H5.0	−	T15.5

■標準タイプ
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

型式		T 選択						H	V	P	￥基準単価
Type	D	T 選択						H	V	P	WZJJ	WZJM	WZJD	WZJB	WZJN
WZJJ WZJM WZJD WZJB WZJN	10	6	8					4	6	3.5	190	220	490	170	250
	12		8	10				5	8	4.5	240	260	590	220	370
	14		8	10				6	10	5.5
	15			10	12			8	11	6.5
	20			10	12	15		8	11	6.5	290	350	780	270	470
	30				12	15		10	14	9	400	440	990	380	620
	40					15	20	12	18	11	470	620	1,400	450	800
	50					15	20	12	18	11	550	690	1,550	530	910
	60					15	20	12	18	11	670	750	1,680	650	1,040

■寸法フリー指定タイプ
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

型式	D	V 0.5mm単位	P 0.5mm単位	H 0.5mm単位	T 0.5mm単位	￥基準単価
型式	D	V 0.5mm単位	P 0.5mm単位	H 0.5mm単位	T 0.5mm単位	FWZJJ FWZJK	FWZJM FWZJW	FWZJD	FWZJT	FWZJB	FWZJN	FWZJF	FWZJP	FWZJE
FWZJJ FWZJK FWZJM FWZJW FWZJD FWZJT FWZJB FWZJN FWZJF FWZJP FWZJE	10.0〜20 (0.5mm単位)	5.0〜55.0 (V≦D−2)	3.0〜53.0 (P≦V−2)	1.0〜48.0 (T−H≦P×8)	3.0〜10.0	530	570	1,420	1,130	430	610	1,200	2,190	1,130
					10.5〜20	570	600	1,510	1,220	470	630	1,290	2,360	1,210
					20.5〜30	720	760	1,900	1,530	570	800	1,630	4,180	1,440
					30.5〜40	770	790	1,970	1,600	590	820	2,210	5,700	1,680
					40.5〜50	830	910	2,280	1,830	720	1,010	2,450	6,370	1,870
	21〜30 (1mm単位)				3.0〜10.0	720	800	2,000	1,600	580	980	1,680	2,510	1,190
					10.5〜20	850	950	2,360	1,890	700	1,000	1,980	2,990	1,390
					20.5〜30	1,120	1,230	3,080	2,480	1,000	1,450	2,600	4,020	1,670
					30.5〜40	1,160	1,260	3,160	2,540	1,010	1,490	3,370	6,000	2,050
					40.5〜50	1,210	1,290	3,220	2,600	1,190	1,950	3,910	6,970	2,360
	31〜40 (1mm単位)				3.0〜10.0	930	1,020	2,550	1,870	930	1,580	1,970	3,610	1,480
					10.5〜20	1,120	1,230	3,080	2,260	1,080	1,600	2,380	4,420	1,760
					20.5〜30	1,390	1,520	3,810	2,780	1,380	2,450	2,920	5,550	2,170
					30.5〜40	1,420	1,560	3,930	2,870	1,420	2,460	4,040	7,730	2,650
					40.5〜50	1,500	1,640	4,110	2,990	1,490	2,870	4,380	8,410	2,850
	41〜50 (1mm単位)				3.0〜10.0	1,090	1,190	2,980	2,000	1,070	2,080	2,100	4,310	1,670
					10.5〜20	1,350	1,500	3,750	2,500	1,340	2,270	2,630	5,490	2,080
					20.5〜30	1,640	1,800	4,520	3,010	1,620	2,610	3,170	6,710	2,500
					30.5〜40	1,680	1,840	4,600	3,080	1,660	2,910	4,460	9,490	3,050
					40.5〜50	1,720	1,890	4,760	3,180	1,710	3,310	4,760	10,170	3,230
	51〜60 (1mm単位)				3.0〜10.0	1,130	1,240	3,120	−	1,110	2,160	−	−	−
					10.5〜20	1,410	1,530	3,860		1,390	2,680
					20.5〜30	1,690	1,850	4,620		1,670	3,220
					30.5〜40	1,720	1,890	4,760		1,710	3,310
					40.5〜50	1,790	1,960	4,910		1,760	3,420
	加工条件	[ ! ]V≦D−2	[ ! ]P≦V−2	[ ! ]2≦( T−H )≦P×8					[ ! ]価格表記の無いものは規格がありません。

[ ! ]ご希望の寸法が無い場合はカタログ規格外品サービスにて製作可否を含めた見積の問い合わせになります。

追加工

型式	－	D	－	V	－	P（PM・PMA）	－	H	－	T
FWZJM	－	D20	－	V16	－	PM8	－	H5	－	T15

日目出荷

[ NG ]ストーク不可

Alterations

Code

Spec.

¥/1Code

PM
（並目）
PMA
（細目）

P穴部にタップを追加
工します。
PM（PMA）≦V－2

指定方法 PM4
PをPMに変えて指定

[ ! ]T－H の加工限界
は右表。
タップ径≦D/2

タップ径	PM	PMA	T－H
PM・PMA	ピッチ（並目）	ピッチ（細目）	Max
4	0.7	0.5	20
5	0.8	0.5	30
6	1.0	0.75	35
8	1.25	0.75	40
10	1.5	1.0	50
12	1.75	1.0
16	2.0	1.5
18	－
20	2.5

タップ径	PM・PMA
4・5・6・8	200
10・12・16・18・20	300

[ NG ]材質ベ－クライト・エポキシガラス・フッ素樹脂は適用不可。

型番リスト

表示件数

型番

FWZJB-D[10-20/0.5]-V[5-55/0.5]-P[3-53/0.5]-H[1-48/0.5]-T[3-50/0.5]

FWZJB-D[21-60/1]-V[5-55/0.5]-P[3-53/0.5]-H[1-48/0.5]-T[3-50/0.5]

FWZJD-D[10-20/0.5]-V[5-55/0.5]-P[3-53/0.5]-H[1-48/0.5]-T[3-50/0.5]

FWZJD-D[10-20/0.5]-V[5-55/0.5]-PM[4,5,6,8,10,12,16,20]-H[1-48/0.5]-T[3-50/0.5]

FWZJD-D[10-20/0.5]-V[5-55/0.5]-PMA[4,5,6,8,10,12,16,18,20]-H[1-48/0.5]-T[3-50/0.5]

FWZJD-D[21-60/1]-V[5-55/0.5]-P[3-53/0.5]-H[1-48/0.5]-T[3-50/0.5]

FWZJD-D[21-60/1]-V[5-55/0.5]-PM[4,5,6,8,10,12,16,20]-H[1-48/0.5]-T[3-50/0.5]

FWZJD-D[21-60/1]-V[5-55/0.5]-PMA[4,5,6,8,10,12,16,18,20]-H[1-48/0.5]-T[3-50/0.5]

FWZJE-D[10-20/0.5]-V[5-55/0.5]-P[3-40/0.5]-H[1-48/0.5]-T[3-50/0.5]

FWZJE-D[21-50/1]-V[5-55/0.5]-P[3-40/0.5]-H[1-48/0.5]-T[3-50/0.5]

FWZJF-D[10-20/0.5]-V[5-55/0.5]-P[3-40/0.5]-H[1-48/0.5]-T[3-50/0.5]

FWZJF-D[21-50/1]-V[5-55/0.5]-P[3-40/0.5]-H[1-48/0.5]-T[3-50/0.5]

FWZJJ-D[10-20/0.5]-V[5-55/0.5]-P[3-53/0.5]-H[1-48/0.5]-T[3-50/0.5]

FWZJJ-D[10-20/0.5]-V[5-55/0.5]-PM[4,5,6,8,10,12,16,20]-H[1-48/0.5]-T[3-50/0.5]

FWZJJ-D[10-20/0.5]-V[5-55/0.5]-PMA[4,5,6,8,10,12,16,18,20]-H[1-48/0.5]-T[3-50/0.5]

FWZJJ-D[21-60/1]-V[5-55/0.5]-P[3-53/0.5]-H[1-48/0.5]-T[3-50/0.5]

FWZJJ-D[21-60/1]-V[5-55/0.5]-PM[4,5,6,8,10,12,16,20]-H[1-48/0.5]-T[3-50/0.5]

FWZJJ-D[21-60/1]-V[5-55/0.5]-PMA[4,5,6,8,10,12,16,18,20]-H[1-48/0.5]-T[3-50/0.5]

FWZJK-D[10-20/0.5]-V[5-55/0.5]-P[3-53/0.5]-H[1-48/0.5]-T[3-50/0.5]

FWZJK-D[10-20/0.5]-V[5-55/0.5]-PM[4,5,6,8,10,12,16,20]-H[1-48/0.5]-T[3-50/0.5]

FWZJK-D[10-20/0.5]-V[5-55/0.5]-PMA[4,5,6,8,10,12,16,18,20]-H[1-48/0.5]-T[3-50/0.5]

FWZJK-D[21-60/1]-V[5-55/0.5]-P[3-53/0.5]-H[1-48/0.5]-T[3-50/0.5]

FWZJK-D[21-60/1]-V[5-55/0.5]-PM[4,5,6,8,10,12,16,20]-H[1-48/0.5]-T[3-50/0.5]

FWZJK-D[21-60/1]-V[5-55/0.5]-PMA[4,5,6,8,10,12,16,18,20]-H[1-48/0.5]-T[3-50/0.5]

FWZJM-D[10-20/0.5]-V[5-55/0.5]-P[3-53/0.5]-H[1-48/0.5]-T[3-50/0.5]

FWZJM-D[10-20/0.5]-V[5-55/0.5]-PM[4,5,6,8,10,12,16,20]-H[1-48/0.5]-T[3-50/0.5]

FWZJM-D[10-20/0.5]-V[5-55/0.5]-PMA[4,5,6,8,10,12,16,18,20]-H[1-48/0.5]-T[3-50/0.5]

FWZJM-D[21-60/1]-V[5-55/0.5]-P[3-53/0.5]-H[1-48/0.5]-T[3-50/0.5]

FWZJM-D[21-60/1]-V[5-55/0.5]-PM[4,5,6,8,10,12,16,20]-H[1-48/0.5]-T[3-50/0.5]

FWZJM-D[21-60/1]-V[5-55/0.5]-PMA[4,5,6,8,10,12,16,18,20]-H[1-48/0.5]-T[3-50/0.5]

FWZJN-D[10-20/0.5]-V[5-55/0.5]-P[3-53/0.5]-H[1-48/0.5]-T[3-50/0.5]

FWZJN-D[21-60/1]-V[5-55/0.5]-P[3-53/0.5]-H[1-48/0.5]-T[3-50/0.5]

FWZJP-D[10-20/0.5]-V[5-55/0.5]-P[3-40/0.5]-H[1-48/0.5]-T[3-50/0.5]

FWZJP-D[10-20/0.5]-V[5-55/0.5]-PM[4,5,6,8,10,12,16,20]-H[1-48/0.5]-T[3-50/0.5]

FWZJP-D[10-20/0.5]-V[5-55/0.5]-PMA[4,5,6,8,10,12,16,18,20]-H[1-48/0.5]-T[3-50/0.5]

FWZJP-D[21-50/1]-V[5-55/0.5]-P[3-40/0.5]-H[1-48/0.5]-T[3-50/0.5]

FWZJP-D[21-50/1]-V[5-55/0.5]-PM[4,5,6,8,10,12,16,20]-H[1-48/0.5]-T[3-50/0.5]

FWZJP-D[21-50/1]-V[5-55/0.5]-PMA[4,5,6,8,10,12,16,18,20]-H[1-48/0.5]-T[3-50/0.5]

FWZJT-D[10-20/0.5]-V[5-45/0.5]-P[3-40/0.5]-H[1-48/0.5]-T[3-50/0.5]

FWZJT-D[10-20/0.5]-V[5-45/0.5]-PM[4,5,6,8,10,12,16,20]-H[1-48/0.5]-T[3-50/0.5]

FWZJT-D[10-20/0.5]-V[5-45/0.5]-PMA[4,5,6,8,10,12,16,18,20]-H[1-48/0.5]-T[3-50/0.5]

FWZJT-D[21-50/1]-V[5-45/0.5]-P[3-40/0.5]-H[1-48/0.5]-T[3-50/0.5]

FWZJT-D[21-50/1]-V[5-45/0.5]-PM[4,5,6,8,10,12,16,20]-H[1-48/0.5]-T[3-50/0.5]

FWZJT-D[21-50/1]-V[5-45/0.5]-PMA[4,5,6,8,10,12,16,18,20]-H[1-48/0.5]-T[3-50/0.5]

FWZJW-D[10-20/0.5]-V[5-55/0.5]-P[3-53/0.5]-H[1-48/0.5]-T[3-50/0.5]

FWZJW-D[10-20/0.5]-V[5-55/0.5]-PM[4,5,6,8,10,12,16,20]-H[1-48/0.5]-T[3-50/0.5]

FWZJW-D[10-20/0.5]-V[5-55/0.5]-PMA[4,5,6,8,10,12,16,18,20]-H[1-48/0.5]-T[3-50/0.5]

FWZJW-D[21-60/1]-V[5-55/0.5]-P[3-53/0.5]-H[1-48/0.5]-T[3-50/0.5]

FWZJW-D[21-60/1]-V[5-55/0.5]-PM[4,5,6,8,10,12,16,20]-H[1-48/0.5]-T[3-50/0.5]

FWZJW-D[21-60/1]-V[5-55/0.5]-PMA[4,5,6,8,10,12,16,18,20]-H[1-48/0.5]-T[3-50/0.5]

特性・用途

外径

内径

厚み・長さ

材質

寸法選択方法

座ぐり穴径 V

(φ)

座ぐり深さ H

(mm)

タップ穴加工並目ねじ径選択 [PM]

(mm)

タップ穴加工細目ねじ径選択 [PMA]

(mm)

材質証明書：材質

RoHS?

最小発注数量

絶縁性 / 非磁性 / 耐熱性

10 ～ 20

3 ～ 53

3 ～ 50

[ベークライト] ベークライト(紙系)

寸法フリー指定タイプ

5 ～ 55

1 ～ 48

ベークライト(紙系)

1個

絶縁性 / 非磁性 / 耐熱性

21 ～ 60

3 ～ 53

3 ～ 50

[ベークライト] ベークライト(紙系)

寸法フリー指定タイプ

5 ～ 55

1 ～ 48

ベークライト(紙系)

1個

導電性・帯電防止 / 非磁性 / 反射防止

10 ～ 20

3 ～ 53

3 ～ 50

[MCナイロン] MCナイロン(CDR2)

寸法フリー指定タイプ

5 ～ 55

1 ～ 48

MCナイロン(CDR2)

1個

導電性・帯電防止 / 非磁性 / 反射防止

10 ～ 20

3 ～ 50

[MCナイロン] MCナイロン(CDR2)

寸法フリー指定タイプ

5 ～ 55

1 ～ 48

4 ～ 20

MCナイロン(CDR2)

1個

導電性・帯電防止 / 非磁性 / 反射防止

10 ～ 20

3 ～ 50

[MCナイロン] MCナイロン(CDR2)

寸法フリー指定タイプ

5 ～ 55

1 ～ 48

4 ～ 20

MCナイロン(CDR2)

1個

導電性・帯電防止 / 非磁性 / 反射防止

21 ～ 60

3 ～ 53

3 ～ 50

[MCナイロン] MCナイロン(CDR2)

寸法フリー指定タイプ

5 ～ 55

1 ～ 48

MCナイロン(CDR2)

1個

導電性・帯電防止 / 非磁性 / 反射防止

21 ～ 60

3 ～ 50

[MCナイロン] MCナイロン(CDR2)

寸法フリー指定タイプ

5 ～ 55

1 ～ 48

4 ～ 20

MCナイロン(CDR2)

1個

導電性・帯電防止 / 非磁性 / 反射防止

21 ～ 60

3 ～ 50

[MCナイロン] MCナイロン(CDR2)

寸法フリー指定タイプ

5 ～ 55

1 ～ 48

4 ～ 20

MCナイロン(CDR2)

1個

耐食性・耐薬品 / 絶縁性 / 非磁性 / 耐熱性

10 ～ 20

3 ～ 40

3 ～ 50

エポキシガラス

寸法フリー指定タイプ

5 ～ 55

1 ～ 48

エポキシガラス

1個

耐食性・耐薬品 / 絶縁性 / 非磁性 / 耐熱性

21 ～ 50

3 ～ 40

3 ～ 50

エポキシガラス

寸法フリー指定タイプ

5 ～ 55

1 ～ 48

エポキシガラス

1個

真空 / 耐食性・耐薬品 / 絶縁性 / 非磁性 / 耐熱性

10 ～ 20

3 ～ 40

3 ～ 50

[ふっ素樹脂] ふっ素樹脂

寸法フリー指定タイプ

5 ～ 55

1 ～ 48

ふっ素樹脂

1個

真空 / 耐食性・耐薬品 / 絶縁性 / 非磁性 / 耐熱性

21 ～ 50

3 ～ 40

3 ～ 50

[ふっ素樹脂] ふっ素樹脂

寸法フリー指定タイプ

5 ～ 55

1 ～ 48

ふっ素樹脂

1個

絶縁性 / 非磁性

10 ～ 20

3 ～ 53

3 ～ 50

ポリアセタール

寸法フリー指定タイプ

5 ～ 55

1 ～ 48

ポリアセタール

1個

絶縁性 / 非磁性

10 ～ 20

3 ～ 50

ポリアセタール

寸法フリー指定タイプ

5 ～ 55

1 ～ 48

4 ～ 20

ポリアセタール

1個

絶縁性 / 非磁性

10 ～ 20

3 ～ 50

ポリアセタール

寸法フリー指定タイプ

5 ～ 55

1 ～ 48

4 ～ 20

ポリアセタール

1個

絶縁性 / 非磁性

21 ～ 60

3 ～ 53

3 ～ 50

ポリアセタール

寸法フリー指定タイプ

5 ～ 55

1 ～ 48

ポリアセタール

1個

絶縁性 / 非磁性

21 ～ 60

3 ～ 50

ポリアセタール

寸法フリー指定タイプ

5 ～ 55

1 ～ 48

4 ～ 20

ポリアセタール

1個

絶縁性 / 非磁性

21 ～ 60

3 ～ 50

ポリアセタール

寸法フリー指定タイプ

5 ～ 55

1 ～ 48

4 ～ 20

ポリアセタール

1個

絶縁性 / 非磁性 / 反射防止

10 ～ 20

3 ～ 53

3 ～ 50

ポリアセタール

寸法フリー指定タイプ

5 ～ 55

1 ～ 48

ポリアセタール

1個

絶縁性 / 非磁性 / 反射防止

10 ～ 20

3 ～ 50

ポリアセタール

寸法フリー指定タイプ

5 ～ 55

1 ～ 48

4 ～ 20

ポリアセタール

1個

絶縁性 / 非磁性 / 反射防止

10 ～ 20

3 ～ 50

ポリアセタール

寸法フリー指定タイプ

5 ～ 55

1 ～ 48

4 ～ 20

ポリアセタール

1個

絶縁性 / 非磁性 / 反射防止

21 ～ 60

3 ～ 53

3 ～ 50

ポリアセタール

寸法フリー指定タイプ

5 ～ 55

1 ～ 48

ポリアセタール

1個

絶縁性 / 非磁性 / 反射防止

21 ～ 60

3 ～ 50

ポリアセタール

寸法フリー指定タイプ

5 ～ 55

1 ～ 48

4 ～ 20

ポリアセタール

1個

絶縁性 / 非磁性 / 反射防止

21 ～ 60

3 ～ 50

ポリアセタール

寸法フリー指定タイプ

5 ～ 55

1 ～ 48

4 ～ 20

ポリアセタール

1個

絶縁性 / 非磁性

10 ～ 20

3 ～ 53

3 ～ 50

[MCナイロン] MCナイロン

寸法フリー指定タイプ

5 ～ 55

1 ～ 48

MCナイロン

1個

絶縁性 / 非磁性

10 ～ 20

3 ～ 50

[MCナイロン] MCナイロン

寸法フリー指定タイプ

5 ～ 55

1 ～ 48

4 ～ 20

MCナイロン

1個

絶縁性 / 非磁性

10 ～ 20

3 ～ 50

[MCナイロン] MCナイロン

寸法フリー指定タイプ

5 ～ 55

1 ～ 48

4 ～ 20

MCナイロン

1個

絶縁性 / 非磁性

21 ～ 60

3 ～ 53

3 ～ 50

[MCナイロン] MCナイロン

寸法フリー指定タイプ

5 ～ 55

1 ～ 48

MCナイロン

1個

絶縁性 / 非磁性

21 ～ 60

3 ～ 50

[MCナイロン] MCナイロン

寸法フリー指定タイプ

5 ～ 55

1 ～ 48

4 ～ 20

MCナイロン

1個

絶縁性 / 非磁性

21 ～ 60

3 ～ 50

[MCナイロン] MCナイロン

寸法フリー指定タイプ

5 ～ 55

1 ～ 48

4 ～ 20

MCナイロン

1個

絶縁性 / 非磁性 / 耐熱性

10 ～ 20

3 ～ 53

3 ～ 50

[ベークライト] ベークライト(布系)

寸法フリー指定タイプ

5 ～ 55

1 ～ 48

ベークライト(布系)

1個

絶縁性 / 非磁性 / 耐熱性

21 ～ 60

3 ～ 53

3 ～ 50

[ベークライト] ベークライト(布系)

寸法フリー指定タイプ

5 ～ 55

1 ～ 48

ベークライト(布系)

1個

真空 / 耐食性・耐薬品 / 絶縁性 / 非磁性 / 耐熱性

10 ～ 20

3 ～ 40

3 ～ 50

PEEK

寸法フリー指定タイプ

5 ～ 55

1 ～ 48

PEEK

1個

真空 / 耐食性・耐薬品 / 絶縁性 / 非磁性 / 耐熱性

10 ～ 20

3 ～ 50

PEEK

寸法フリー指定タイプ

5 ～ 55

1 ～ 48

4 ～ 20

PEEK

1個

真空 / 耐食性・耐薬品 / 絶縁性 / 非磁性 / 耐熱性

10 ～ 20

3 ～ 50

PEEK

寸法フリー指定タイプ

5 ～ 55

1 ～ 48

4 ～ 20

PEEK

1個

真空 / 耐食性・耐薬品 / 絶縁性 / 非磁性 / 耐熱性

21 ～ 50

3 ～ 40

3 ～ 50

PEEK

寸法フリー指定タイプ

5 ～ 55

1 ～ 48

PEEK

1個

真空 / 耐食性・耐薬品 / 絶縁性 / 非磁性 / 耐熱性

21 ～ 50

3 ～ 50

PEEK

寸法フリー指定タイプ

5 ～ 55

1 ～ 48

4 ～ 20

PEEK

1個

真空 / 耐食性・耐薬品 / 絶縁性 / 非磁性 / 耐熱性

21 ～ 50

3 ～ 50

PEEK

寸法フリー指定タイプ

5 ～ 55

1 ～ 48

4 ～ 20

PEEK

1個

導電性・帯電防止 / 非磁性 / 反射防止

10 ～ 20

3 ～ 40

3 ～ 50

[MCナイロン] MCナイロン(CDR6)

寸法フリー指定タイプ

5 ～ 45

1 ～ 48

MCナイロン(CDR6)

1個

導電性・帯電防止 / 非磁性 / 反射防止

10 ～ 20

3 ～ 50

[MCナイロン] MCナイロン(CDR6)

寸法フリー指定タイプ

5 ～ 45

1 ～ 48

4 ～ 20

MCナイロン(CDR6)

1個

導電性・帯電防止 / 非磁性 / 反射防止

10 ～ 20

3 ～ 50

[MCナイロン] MCナイロン(CDR6)

寸法フリー指定タイプ

5 ～ 45

1 ～ 48

4 ～ 20

MCナイロン(CDR6)

1個

導電性・帯電防止 / 非磁性 / 反射防止

21 ～ 50

3 ～ 40

3 ～ 50

[MCナイロン] MCナイロン(CDR6)

寸法フリー指定タイプ

5 ～ 45

1 ～ 48

MCナイロン(CDR6)

1個

導電性・帯電防止 / 非磁性 / 反射防止

21 ～ 50

3 ～ 50

[MCナイロン] MCナイロン(CDR6)

寸法フリー指定タイプ

5 ～ 45

1 ～ 48

4 ～ 20

MCナイロン(CDR6)

1個

導電性・帯電防止 / 非磁性 / 反射防止

21 ～ 50

3 ～ 50

[MCナイロン] MCナイロン(CDR6)

寸法フリー指定タイプ

5 ～ 45

1 ～ 48

4 ～ 20

MCナイロン(CDR6)

1個

絶縁性 / 非磁性

10 ～ 20

3 ～ 53

3 ～ 50

[MCナイロン] MCナイロン

寸法フリー指定タイプ

5 ～ 55

1 ～ 48

MCナイロン

1個

絶縁性 / 非磁性

10 ～ 20

3 ～ 50

[MCナイロン] MCナイロン

寸法フリー指定タイプ

5 ～ 55

1 ～ 48

4 ～ 20

MCナイロン

1個

絶縁性 / 非磁性

10 ～ 20

3 ～ 50

[MCナイロン] MCナイロン

寸法フリー指定タイプ

5 ～ 55

1 ～ 48

4 ～ 20

MCナイロン

1個

絶縁性 / 非磁性

21 ～ 60

3 ～ 53

3 ～ 50

[MCナイロン] MCナイロン

寸法フリー指定タイプ

5 ～ 55

1 ～ 48

MCナイロン

1個

絶縁性 / 非磁性

21 ～ 60

3 ～ 50

[MCナイロン] MCナイロン

寸法フリー指定タイプ

5 ～ 55

1 ～ 48

4 ～ 20

MCナイロン

1個

絶縁性 / 非磁性

21 ～ 60

3 ～ 50

[MCナイロン] MCナイロン

寸法フリー指定タイプ

5 ～ 55

1 ～ 48

4 ～ 20

MCナイロン

1個

絶縁性 / 非磁性 / 耐熱性

6 ～ 8

[ベークライト] ベークライト(紙系)

寸法選択タイプ

ベークライト(紙系)

1個

絶縁性 / 非磁性 / 耐熱性

8 ～ 10

[ベークライト] ベークライト(紙系)

寸法選択タイプ

ベークライト(紙系)

1個

絶縁性 / 非磁性 / 耐熱性

8 ～ 10

[ベークライト] ベークライト(紙系)

寸法選択タイプ

ベークライト(紙系)

1個

絶縁性 / 非磁性 / 耐熱性

10 ～ 12

[ベークライト] ベークライト(紙系)

寸法選択タイプ

ベークライト(紙系)

1個

絶縁性 / 非磁性 / 耐熱性

10 ～ 15

[ベークライト] ベークライト(紙系)

寸法選択タイプ

ベークライト(紙系)

1個

絶縁性 / 非磁性 / 耐熱性

12 ～ 15

[ベークライト] ベークライト(紙系)

寸法選択タイプ

ベークライト(紙系)

1個

絶縁性 / 非磁性 / 耐熱性

15 ～ 20

[ベークライト] ベークライト(紙系)

寸法選択タイプ

ベークライト(紙系)

1個

絶縁性 / 非磁性 / 耐熱性

15 ～ 20

[ベークライト] ベークライト(紙系)

寸法選択タイプ

ベークライト(紙系)

1個

絶縁性 / 非磁性 / 耐熱性

15 ～ 20

[ベークライト] ベークライト(紙系)

寸法選択タイプ

ベークライト(紙系)

1個

導電性・帯電防止 / 非磁性 / 反射防止

6 ～ 8

[MCナイロン] MCナイロン(CDR2)

寸法選択タイプ

MCナイロン(CDR2)

1個

通常単価(税別) (税込単価)	通常出荷日

- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目

基本情報
納期・価格

基本情報

【特長】・ザクリ加工の樹脂カラーです。・ボルトの頭が隠れる仕様となります。

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
ご希望の寸法が無い場合はカタログ規格外品サービスにて製作可否を含めた見積の問い合わせになります。
当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

技術情報

納期・価格

価格表

■数量スライド価格（[ ! ]1円未満切り捨て）こちら

数量区分	標準対応
数量区分	小口				大口
数量	1〜19	20〜49	50〜99	100〜199	200〜400	401～
値引率	基準単価	5％	10％	15％	23％	お見積り
出荷日	通常				＋5日	お見積り

[ ! ]表示数量超えはWOSにてご確認ください。

◦寸法フリー指定タイプ
■数量スライド価格（[ ! ]1円未満切り捨て）こちら

数量区分	標準対応				個別対応
数量区分	小口				大口
数量	1〜19	20〜49	50〜99	100〜200	201～
値引率	基準単価	5％	10％	20％	お見積り

[ ! ]表示数量超えはWOSにてご確認ください。

納期

日目出荷

				ご注文締切
急	ストーク A早割	翌日出荷	200円/1明細行	PM 3:00迄	>>こちら
急	ストークA	翌日出荷	200円/1本	PM 6:00迄	>>こちら

[ ! ]ストークA早割は１明細行当たり一律200円
[ ! ]ストークAは3本以上で１明細行当たり一律540円

大　口
出荷日

日目出荷

数量
200～400

[ ! ]ストーク対応なし

日目出荷

				ご注文締切
急	ストーク A早割	翌日出荷	200円/1明細行	PM 3:00迄	>>こちら
急	ストークA	翌日出荷	200円/1本	PM 6:00迄	>>こちら

[ ! ]ストークA早割は１明細行当たり一律200円
[ ! ]ストークAは3本以上で１明細行当たり一律540円

大　口
出荷日

日目出荷

数量
200～400

[ ! ]ストーク対応なし

出荷日については、こちらをご覧ください。

カタログ

カタログ (見開き版)

現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。

商品担当おすすめ

ミスミ
樹脂ワッシャ【バラ売り・パック販売】
用途に合わせて11種類の材質よりご選定いただけます。
ミスミ
樹脂カラー
スペーサとしてご使用いただける樹脂カラーとなります。
ミスミ
樹脂カラー　ツバ付タイプ
ツバ付きタイプの樹脂カラーです。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

樹脂カラー　ザグリ穴タイプのレビュー

4.5平均満足度：4.548件のレビュー

星5
60%
星4
35%
星3
4%
星2
0%
星1
0%

キズ防止

満足度：5.02018/06/20

ザグリ穴径が0.5単位でプラス公差です。 11.7が欲しくて11.5で注文したらぴったりでした。

3人が参考にしています。

治具部品

満足度：5.02023/07/30

部品の位置決めに使用。種類が豊富で、寸法がちょうど合うものが見つかり助かります

0人が参考にしています。

ボルト対策

満足度：4.02023/05/30

ボルト対策に使用しました。ザグリタイプでボルトに合わせやすくてよかったです。

0人が参考にしています。

治具組立

満足度：4.02023/05/26

治具組立時の傷防止、干渉防止。自社で同じのを製作するとコストがかかりますのでいつもこちらを利用してます。

0人が参考にしています。

組立治具に使用

満足度：5.02023/03/30

組立用治具に使用しました。単純な形状なら加工業者に依頼するよりはるかに安くてグッドでした。便利です。

0人が参考にしています。

48件全て見る

この商品を見た人は、こんな商品も見ています

	今見ている商品樹脂カラー　ザグリ穴タイプ	【クリーン洗浄品】樹脂カラー　ザグリ穴タイプ	樹脂カラー	樹脂カラー　ツバ付タイプ	樹脂カラー　ガイド付タイプ	樹脂カラー内ねじタイプ
メーカー	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ
通常価格	-	-	-	-	-	-
通常出荷日	2日目	5日目	2日目	2日目〜	2日目	2日目
形状	ザグリ加工	ザグリ加工	標準	ツバ付	ガイド付	標準
穴種類	ザグリ穴	ザグリ穴	通し穴	通し穴	通し穴	タップ穴
販売形態	バラ売り	バラ売り	バラ売り	バラ売り	バラ売り	バラ売り
材質証明書	対象	対象	対象	対象	対象	対象

この商品に関連するミスミユニット事例その他の事例を探す

非金属ワッシャ・カラーカテゴリの売れ筋ランキング

通常価格、通常出荷日が表示と異なる場合がございます

技術サポート窓口

メカニカル部品技術窓口

商品の仕様・技術のお問い合わせ

Webお問い合わせフォーム

営業時間：9:00～18:00（土曜日・日曜日・祝日は除く）

※お問い合わせフォームは24時間受付しております。

見積もり・発注後最短当日出荷　新規会員登録で2D・3D CADデータを無料でダウンロード

無料で会員登録

閉じる

比較リスト

回答可能（特定物質なし）	関連する各国主要規制に対応しているため、輸出案件等でも安心してご利用いただけます REACH SVHCおよび中国RoHSで規定される物質は、含有が禁止されるものではないため、特定物質には該当せず、回答可能の選択肢に含まれます（報告義務が発生する可能性がございます）・以下の条件に、いずれも該当する商品です　 - chemSHERPA-AI形式での回答が可能　 - 特定物質（一般的な各国主要規制で禁止されている物質）を、閾値を超えて使用していない
回答不可（調査不可/特定物質あり）	各国主要規制に対応していない（または調査不可）のため、輸出案件等でのご利用は推奨いたしません・以下の条件のうち、いずれかに該当する商品です　 - chemSHERPA-AI形式での回答が不可　 - 特定物質（一般的な各国主要規制で禁止されている物質）を、閾値を超えて使用している
調査中	現在調査中です。調査完了まで今しばらくお待ちください・調査中のため、現時点ではchemSHERPA-AI形式での回答ができない商品です

絞り込み条件

chemSHERPA・RoHS

特性・用途

外径

内径

厚み・長さ

材質

寸法選択方法

座ぐり穴径 V(φ)

座ぐり深さ H(mm)

タップ穴加工 並目 ねじ径選択 [PM](mm)

タップ穴加工 細目 ねじ径選択 [PMA](mm)

タイプ

CAD

出荷日

樹脂カラー ザグリ穴タイプ

ご注意

外形図・規格表

外形図

規格表

追加工

関連リンク

型番リスト

詳細情報

基本情報

ご注意

納期・価格

価格表

納期

カタログ

商品担当おすすめ

この商品を見た人は、こんな商品も見ています

最近見た商品

この商品に関連するミスミ ユニット事例その他の事例を探す

非金属ワッシャ・カラーカテゴリの売れ筋ランキング

技術サポート窓口

chemSHERPA

タップ穴加工並目ねじ径選択 [PM](mm)

タップ穴加工細目ねじ径選択 [PMA](mm)

樹脂カラー　ザグリ穴タイプ

この商品に関連するミスミユニット事例その他の事例を探す
