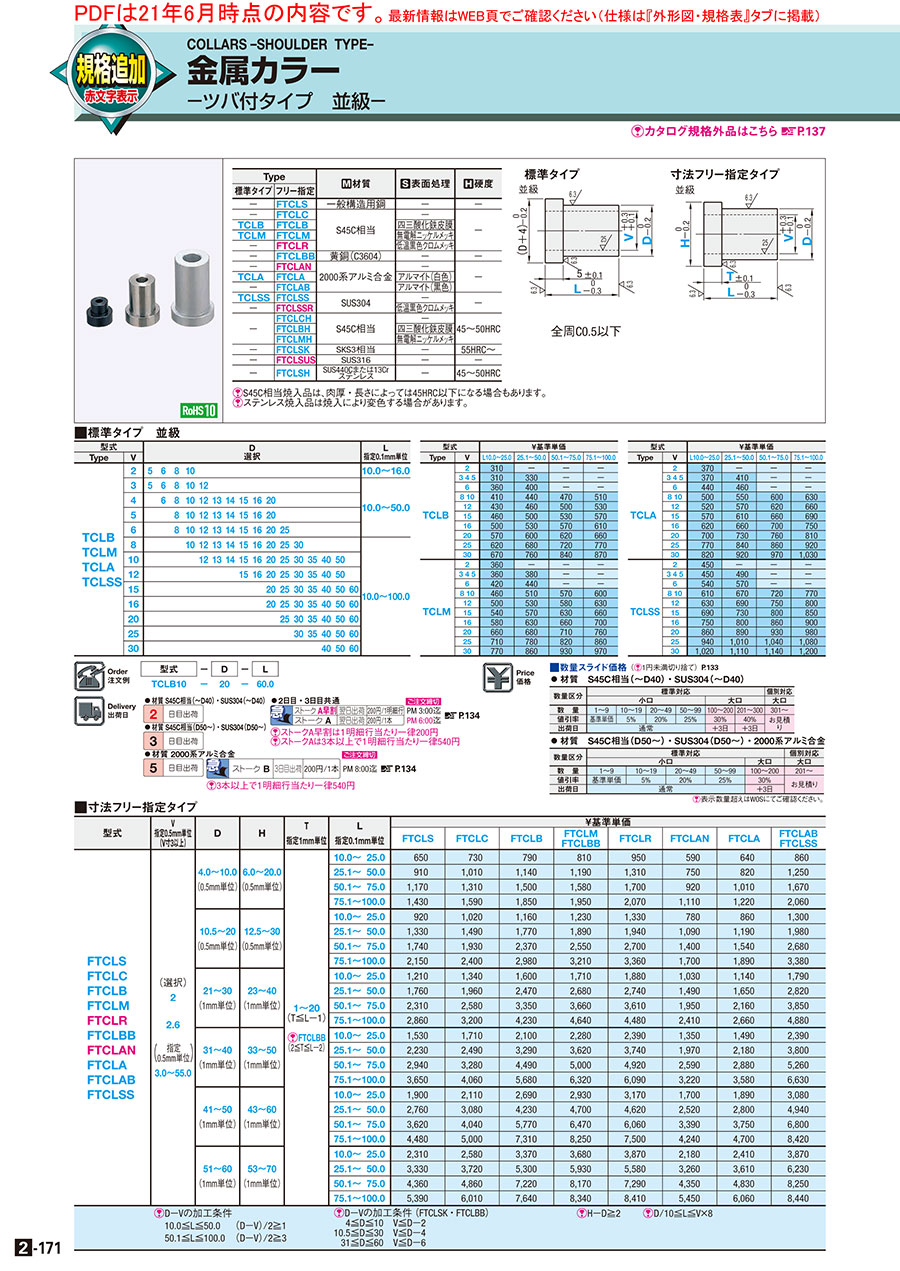

金属カラー －ツバ付タイプ 並級/精密級－
ご注意
- 洗浄品はこちらからご選定いただけます。
- 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
未確定：候補が437型番あります。
外形図・規格表
■並級
[ ! ]全周面取りC0.5以下
標準タイプ（並級）
寸法フリータイプ（並級）
[ ! ]全周面取りC0.5以下
| Type | [ M ]材質 | [ S ]表面処理 | [ H ]硬度 | |
| 標準タイプ | フリー指定 | |||
| − | FTCLS | 一般構造用鋼 | − | − |
| − | FTCLC | S45C相当 | − | − |
| TCLB | FTCLB | 四三酸化鉄皮膜 | ||
| TCLM | FTCLM | 無電解ニッケルメッキ | ||
| − | FTCLR | 低温黒色クロムメッキ | ||
| − | FTCLBB | 黄銅(C3604) | − | − |
| − | FTCLAN | 2000系アルミ合金 | − | − |
| TCLA | FTCLA | アルマイト(白色) | ||
| − | FTCLAB | アルマイト(黒色) | ||
| TCLSS | FTCLSS | SUS304 | − | − |
| − | FTCLSSR | 低温黒色クロムメッキ | ||
| − | FTCLCH | S45C相当 | − | 45〜50HRC |
| FTCLBH | 四三酸化鉄皮膜 | |||
| FTCLMH | 無電解ニッケルメッキ | |||
| − | FTCLSK | SKS3相当 | − | 55HRC〜 |
| − | FTCLSUS | SUS316 | − | − |
| − | FTCLSH | SUS440Cまたは13Cr ステンレス | − | 45〜50HRC |
[ ! ]ステンレス焼入品は焼入により変色する場合があります。
[ ! ]低温黒色クロムメッキの内径部は、部分的に膜厚が薄い、または部分的に処理されない場合があります。
■精密級
[ ! ]全周面取りC0.5以下
[ ! ]全周面取りC0.5以下
| Type | [ M ]材質 | [ S ]表面処理 | [ H ]硬度 |
| フリー指定タイプ | |||
| FTCLMC | S45C相当 | − | − |
| FTCLMB | 四三酸化鉄皮膜 | ||
| FTCLMM | 無電解ニッケルメッキ | ||
| FTCLMR | 低温黒色クロムメッキ | ||
| FTCMSH | SUS440Cまたは13Cr ステンレス | − | 45〜50HRC |
[ ! ]低温黒色クロムメッキの内径部は、部分的に膜厚が薄い、または部分的に処理されない場合があります。
規格表
■標準タイプ 並級
| 型式 | − | D | − | L |
| TCLB10 | − | 20 | − | 60.0 |
■標準タイプ 並級
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
| 型式 | D 選択 | L 指定0.1mm単位 | ||||||||||||||||
| Type | V | |||||||||||||||||
| TCLB TCLM TCLA TCLSS | 2 | 5 | 6 | 8 | 10 | 10.0〜16.0 | ||||||||||||
| 3 | 5 | 6 | 8 | 10 | 12 | 10.0〜50.0 | ||||||||||||
| 4 | 6 | 8 | 10 | 12 | 13 | 14 | 15 | 16 | 20 | |||||||||
| 5 | 8 | 10 | 12 | 13 | 14 | 15 | 16 | 20 | ||||||||||
| 6 | 8 | 10 | 12 | 13 | 14 | 15 | 16 | 20 | 25 | |||||||||
| 8 | 10 | 12 | 13 | 14 | 15 | 16 | 20 | 25 | 30 | 10.0〜100.0 | ||||||||
| 10 | 12 | 13 | 14 | 15 | 16 | 20 | 25 | 30 | 35 | 40 | 50 | |||||||
| 12 | 15 | 16 | 20 | 25 | 30 | 35 | 40 | 50 | ||||||||||
| 15 | 20 | 25 | 30 | 35 | 40 | 50 | 60 | |||||||||||
| 16 | 20 | 25 | 30 | 35 | 40 | 50 | 60 | |||||||||||
| 20 | 25 | 30 | 35 | 40 | 50 | 60 | ||||||||||||
| 25 | 30 | 35 | 40 | 50 | 60 | |||||||||||||
| 30 | 40 | 50 | 60 | |||||||||||||||
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
| 型式 | ￥基準単価 | ||||
| Type | V | L10.0〜25.0 | 25.1〜50.0 | 50.1〜75.0 | 75.1〜100.0 |
TCLB | 2 | 330 | － | － | － |
| 3 4 5 | 330 | 350 | － | － | |
| 6 | 380 | 420 | － | － | |
| 8 10 | 430 | 460 | 490 | 540 | |
| 12 | 450 | 480 | 530 | 560 | |
| 15 | 480 | 530 | 560 | 600 | |
| 16 | 530 | 560 | 600 | 640 | |
| 20 | 600 | 630 | 650 | 690 | |
| 25 | 650 | 710 | 760 | 810 | |
| 30 | 700 | 800 | 880 | 910 | |
TCLM | 2 | 380 | － | － | － |
| 3 4 5 | 380 | 400 | － | － | |
| 6 | 440 | 460 | － | － | |
| 8 10 | 480 | 540 | 600 | 630 | |
| 12 | 530 | 560 | 610 | 660 | |
| 15 | 570 | 600 | 660 | 690 | |
| 16 | 610 | 660 | 690 | 740 | |
| 20 | 690 | 710 | 750 | 800 | |
| 25 | 750 | 820 | 860 | 900 | |
| 30 | 810 | 900 | 980 | 1,020 | |
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
| 型式 | ￥基準単価 | ||||
| Type | V | L10.0〜25.0 | 25.1〜50.0 | 50.1〜75.0 | 75.1〜100.0 |
TCLA | 2 | 390 | － | － | － |
| 3 4 5 | 390 | 430 | － | － | |
| 6 | 460 | 480 | － | － | |
| 8 10 | 530 | 580 | 630 | 660 | |
| 12 | 550 | 600 | 650 | 690 | |
| 15 | 600 | 640 | 690 | 720 | |
| 16 | 650 | 690 | 740 | 790 | |
| 20 | 740 | 770 | 800 | 850 | |
| 25 | 810 | 880 | 900 | 970 | |
| 30 | 860 | 970 | 1,020 | 1,080 | |
TCLSS | 2 | 470 | － | － | － |
| 3 4 5 | 470 | 510 | － | － | |
| 6 | 570 | 600 | － | － | |
| 8 10 | 640 | 700 | 760 | 810 | |
| 12 | 660 | 720 | 790 | 840 | |
| 15 | 720 | 770 | 840 | 890 | |
| 16 | 790 | 840 | 900 | 950 | |
| 20 | 900 | 930 | 980 | 1,030 | |
| 25 | 990 | 1,060 | 1,090 | 1,130 | |
| 30 | 1,070 | 1,170 | 1,200 | 1,260 | |
■寸法フリー指定タイプ 並級
| 型式 | − | V | − | D | − | H | − | T | − | L |
| FTCLB | − | V10.5 | − | D20 | − | H30 | − | T4 | − | L23.8 |
■寸法フリー指定タイプ 並級
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
■寸法フリー指定タイプ 並級
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
| 型式 | V 指定0.5mm単位(V寸3以上) | D | H | T 指定0.5mm単位 | L 指定0.1mm単位 | ￥基準単価 | |||||||
| FTCLS | FTCLC | FTCLB | FTCLM FTCLBB | FTCLR | FTCLAN | FTCLA | FTCLAB FTCLSS | ||||||
| FTCLS FTCLC FTCLB FTCLM FTCLR FTCLBB FTCLAN FTCLA FTCLAB FTCLSS | (選択) 2 2.6 (指定0.5mm単位) 3.0〜55.0 | 4.0〜10.0 (0.5mm単位) | 6.0〜20.0 (0.5mm単位) | 1〜20 (T≦L−1) [ ! ]FTCLBB (2≦T≦L−2) | 10.0〜 25.0 | 680 | 770 | 830 | 850 | 1,000 | 620 | 670 | 900 |
| 25.1〜 50.0 | 960 | 1,060 | 1,200 | 1,250 | 1,380 | 790 | 860 | 1,310 | |||||
| 50.1〜 75.0 | 1,230 | 1,380 | 1,580 | 1,660 | 1,790 | 970 | 1,060 | 1,750 | |||||
| 75.1〜100.0 | 1,500 | 1,670 | 1,940 | 2,050 | 2,170 | 1,170 | 1,280 | 2,160 | |||||
| 10.5〜20(0.5mm単位) | 12.5〜30(0.5mm単位) | 10.0〜 25.0 | 970 | 1,070 | 1,220 | 1,290 | 1,400 | 820 | 900 | 1,370 | |||
| 25.1〜 50.0 | 1,400 | 1,560 | 1,860 | 1,980 | 2,040 | 1,140 | 1,250 | 2,080 | |||||
| 50.1〜 75.0 | 1,830 | 2,030 | 2,490 | 2,680 | 2,840 | 1,470 | 1,620 | 2,810 | |||||
| 75.1〜100.0 | 2,260 | 2,520 | 3,130 | 3,370 | 3,530 | 1,790 | 1,980 | 3,550 | |||||
| 21〜30 (1mm単位) | 23〜40 (1mm単位) | 10.0〜 25.0 | 1,270 | 1,410 | 1,680 | 1,800 | 1,970 | 1,080 | 1,200 | 1,880 | |||
| 25.1〜 50.0 | 1,850 | 2,060 | 2,590 | 2,810 | 2,880 | 1,560 | 1,730 | 2,960 | |||||
| 50.1〜 75.0 | 2,430 | 2,710 | 3,520 | 3,840 | 3,790 | 2,050 | 2,270 | 4,040 | |||||
| 75.1〜100.0 | 3,000 | 3,360 | 4,440 | 4,870 | 4,700 | 2,530 | 2,790 | 5,120 | |||||
| 31〜40 (1mm単位) | 33〜50 (1mm単位) | 10.0〜 25.0 | 1,610 | 1,800 | 2,210 | 2,390 | 2,510 | 1,420 | 1,560 | 2,510 | |||
| 25.1〜 50.0 | 2,340 | 2,610 | 3,450 | 3,800 | 3,930 | 2,070 | 2,290 | 3,990 | |||||
| 50.1〜 75.0 | 3,090 | 3,440 | 4,710 | 5,250 | 5,170 | 2,720 | 3,020 | 5,520 | |||||
| 75.1〜100.0 | 3,830 | 4,260 | 5,960 | 6,640 | 6,390 | 3,380 | 3,760 | 6,960 | |||||
| 41〜50 (1mm単位) | 43〜60 (1mm単位) | 10.0〜 25.0 | 2,000 | 2,220 | 2,820 | 3,080 | 3,330 | 1,790 | 1,980 | 3,230 | |||
| 25.1〜 50.0 | 2,900 | 3,230 | 4,440 | 4,940 | 4,850 | 2,650 | 2,940 | 5,190 | |||||
| 50.1〜 75.0 | 3,800 | 4,240 | 6,060 | 6,790 | 6,360 | 3,560 | 3,940 | 7,140 | |||||
| 75.1〜100.0 | 4,700 | 5,250 | 7,680 | 8,660 | 7,880 | 4,450 | 4,940 | 8,840 | |||||
| 51〜60 (1mm単位) | 53〜70 (1mm単位) | 10.0〜 25.0 | 2,430 | 2,710 | 3,540 | 3,860 | 4,060 | 2,290 | 2,530 | 4,060 | |||
| 25.1〜 50.0 | 3,500 | 3,910 | 5,570 | 6,230 | 5,860 | 3,420 | 3,790 | 6,540 | |||||
| 50.1〜 75.0 | 4,580 | 5,100 | 7,580 | 8,580 | 7,650 | 4,570 | 5,070 | 8,660 | |||||
| 75.1〜100.0 | 5,660 | 6,310 | 8,020 | 8,760 | 8,830 | 5,720 | 6,360 | 8,860 | |||||
| [ ! ]D−Vの加工条件 10.0≦L≦50.0 (D−V)/2≧1 50.1≦L≦100.0 (D−V)/2≧3 | [ ! ]D−Vの加工条件 (FTCLSK・FTCLBB) 4≦D≦10 V≦D−2 10.5≦D≦30 V≦D−4 31≦D≦60 V≦D−6 | [ ! ]H−D≧2 [ ! ]D/10≦L≦V×8 | |||||||||||
■寸法フリー指定タイプ 並級
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
| 型式 | V 指定0.5mm単位(V寸3以上) | D | H | T 指定0.5mm単位 | L 指定0.1mm単位 | ￥基準単価 | ||||||
| FTCLSSR | FTCLCH | FTCLBH | FTCLMH | FTCLSK | FTCLSUS | FTCLSH | ||||||
| FTCLSSR FTCLCH FTCLBH FTCLMH FTCLSK FTCLSUS FTCLSH | (選択) 2 2.6 (指定0.5mm単位) 3.0〜55.0 | 4.0〜10.0 (0.5mm単位) | 6.0〜20.0 (0.5mm単位) | 1〜20 (T≦L−1) [ ! ]FTCLBB (2≦T≦L−2) | 10.0〜 25.0 | 1,300 | 880 | 950 | 990 | 1,120 | 1,260 | 1,330 |
| 25.1〜 50.0 | 1,810 | 1,230 | 1,370 | 1,440 | 1,560 | 1,750 | 1,700 | |||||
| 50.1〜 75.0 | 2,340 | 1,600 | 1,800 | 1,910 | 2,020 | 2,270 | 2,090 | |||||
| 75.1〜100.0 | 2,840 | 1,940 | 2,210 | 2,360 | 2,470 | 2,750 | 2,510 | |||||
| 10.5〜20 (0.5mm単位) | 12.5〜30 (0.5mm単位) | 10.0〜 25.0 | 1,820 | 1,250 | 1,400 | 1,480 | 1,590 | 1,760 | 1,770 | |||
| 25.1〜 50.0 | 2,660 | 1,810 | 2,110 | 2,280 | 2,290 | 2,580 | 2,470 | |||||
| 50.1〜 75.0 | 3,440 | 2,370 | 2,820 | 3,090 | 3,000 | 3,340 | 3,190 | |||||
| 75.1〜100.0 | 4,280 | 2,930 | 3,560 | 3,870 | 3,720 | 4,160 | 3,980 | |||||
| 21〜30 (1mm単位) | 23〜40 (1mm単位) | 10.0〜 25.0 | 2,390 | 1,650 | 1,920 | 2,060 | 2,090 | － | 2,360 | |||
| 25.1〜 50.0 | 3,500 | 2,390 | 2,960 | 3,230 | 3,050 | － | 3,390 | |||||
| 50.1〜 75.0 | 4,610 | 3,150 | 3,990 | 4,420 | 3,990 | － | 4,580 | |||||
| 75.1〜100.0 | 5,710 | 3,910 | 5,050 | 5,600 | 4,950 | － | 5,750 | |||||
| 31〜40 (1mm単位) | 33〜50 (1mm単位) | 10.0〜 25.0 | 3,060 | 2,090 | 2,510 | 2,750 | 2,650 | － | 3,060 | |||
| 25.1〜 50.0 | 4,440 | 3,050 | 3,940 | 4,380 | 3,860 | － | 4,500 | |||||
| 50.1〜 75.0 | 5,860 | 4,000 | 5,360 | 6,030 | 5,080 | － | 6,150 | |||||
| 75.1〜100.0 | 7,250 | 4,970 | 6,770 | 7,620 | 6,290 | － | 7,760 | |||||
| 41〜50 (1mm単位) | 43〜60 (1mm単位) | 10.0〜 25.0 | 3,770 | 2,590 | 3,210 | 3,540 | 3,280 | － | 3,890 | |||
| 25.1〜 50.0 | 5,500 | 3,770 | 5,060 | 5,670 | 4,780 | － | 5,780 | |||||
| 50.1〜 75.0 | 7,210 | 4,940 | 6,890 | 7,810 | 6,250 | － | 7,920 | |||||
| 75.1〜100.0 | 8,930 | 6,100 | 8,740 | 9,950 | 7,730 | － | 10,050 | |||||
| 51〜60 (1mm単位) | 53〜70 (1mm単位) | 10.0〜 25.0 | 4,610 | 3,150 | 4,010 | 4,440 | 3,990 | － | 4,970 | |||
| 25.1〜 50.0 | 6,640 | 4,540 | 6,330 | 7,160 | 5,750 | － | 7,430 | |||||
| 50.1〜 75.0 | 8,670 | 5,940 | 8,630 | 9,870 | 7,530 | － | 10,150 | |||||
| 75.1〜100.0 | 10,730 | 7,340 | 10,050 | 11,270 | 9,300 | － | 12,470 | |||||
| [ ! ]D−Vの加工条件 10.0≦L≦50.0 (D−V)/2≧1 50.1≦L≦100.0 (D−V)/2≧3 | [ ! ]D−Vの加工条件 (FTCLSK・FTCLBB) 4≦D≦10 V≦D−2 10.5≦D≦30 V≦D−4 31≦D≦60 V≦D−6 | [ ! ]H−D≧2 [ ! ]D/10≦L≦V×8 | ||||||||||
■寸法フリー指定タイプ 精密級
| 型式 | − | V | − | D | − | H | − | T | − | L |
| FTCLMB | − | V10.5 | − | D20 | − | H30 | − | T4 | − | L23.8 |
■寸法フリー指定タイプ 精密級
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
| 型式 | V 指定0.5mm単位 (V寸3以上) | D | H | T 指定0.5mm単位 | L 指定0.1mm単位 | ￥基準単価 | ||||
| FTCLMC | FTCLMB | FTCLMM | FTCLMR | FTCMSH | ||||||
| FTCLMC FTCLMB FTCLMM FTCLMR FTCMSH | (選択) 2 2.6 (指定0.5mm単位) 3.0〜55.0 | 4.0〜10.0 (0.5mm単位) | 6.0〜20.0 (0.5mm単位) | 1.0〜20.0 | 10.0〜 25.0 | 950 | 1,020 | 1,070 | 1,230 | 1,120 |
| 25.1〜 50.0 | 1,270 | 1,410 | 1,480 | 1,650 | 1,560 | |||||
| 50.1〜 75.0 | 1,650 | 1,850 | 1,970 | 2,140 | 2,020 | |||||
| 75.1〜100.0 | 1,980 | 2,260 | 2,450 | 2,580 | 2,470 | |||||
| 10.5〜20 (0.5mm単位) | 12.5〜30 (0.5mm単位) | 2.0〜20.0 | 10.0〜 25.0 | 1,260 | 1,420 | 1,490 | 1,640 | 1,590 | ||
| 25.1〜 50.0 | 1,760 | 2,070 | 2,210 | 2,290 | 2,290 | |||||
| 50.1〜 75.0 | 2,310 | 2,760 | 2,990 | 3,230 | 3,000 | |||||
| 75.1〜100.0 | 2,820 | 3,430 | 3,730 | 3,960 | 3,720 | |||||
| 21〜30 (1mm単位) | 23〜40 (1mm単位) | 10.0〜 25.0 | 1,590 | 1,850 | 1,960 | 2,220 | 2,090 | |||
| 25.1〜 50.0 | 2,250 | 2,780 | 2,990 | 3,150 | 3,050 | |||||
| 50.1〜 75.0 | 2,960 | 3,760 | 4,100 | 4,150 | 3,990 | |||||
| 75.1〜100.0 | 3,630 | 4,710 | 5,130 | 5,080 | 4,950 | |||||
| 31〜40 (1mm単位) | 33〜50 (1mm単位) | 3.0〜20.0 | 10.0〜 25.0 | 1,960 | 2,370 | 2,550 | 2,750 | 2,650 | ||
| 25.1〜 50.0 | 2,790 | 3,630 | 3,980 | 4,190 | 3,860 | |||||
| 50.1〜 75.0 | 3,690 | 4,950 | 5,440 | 5,530 | 5,080 | |||||
| 75.1〜100.0 | 4,530 | 6,210 | 6,850 | 6,790 | 6,290 | |||||
| 41〜50 (1mm単位) | 43〜60 (1mm単位) | 10.0〜 25.0 | 2,370 | 2,970 | 3,210 | 3,560 | 3,280 | |||
| 25.1〜 50.0 | 3,390 | 4,600 | 5,080 | 5,090 | 4,780 | |||||
| 50.1〜 75.0 | 4,460 | 6,280 | 6,940 | 6,700 | 6,250 | |||||
| 75.1〜100.0 | 5,480 | 7,910 | 8,800 | 8,220 | 7,730 | |||||
| 51〜60 (1mm単位) | 53〜70 (1mm単位) | 10.0〜 25.0 | 2,860 | 3,680 | 4,000 | 4,280 | 3,990 | |||
| 25.1〜 50.0 | 4,050 | 5,710 | 6,360 | 6,080 | 5,750 | |||||
| 50.1〜 75.0 | 5,320 | 7,790 | 8,720 | 7,990 | 7,530 | |||||
| 75.1〜100.0 | 6,540 | 8,240 | 8,990 | 9,160 | 9,300 | |||||
| [ ! ] D−Vの加工条件 4≦D≦10 → V≦D−2 10.5≦D≦30 → V≦D−4 31≦D≦60 → V≦D−6 | [ ! ] H−D≧2 [ ! ]T≦Ｌ−1 | [ ! ] D/10≦L≦V×8 | ||||||||
追加工
●並級
[ NG ]標準タイプは適用不可。 [ NG ]アルマイトは適用不可。 [ NG ]焼入品（[ H ]硬度表記のあるもの）は適用不可。
| ●D40以下 材質 一般構造用鋼・S45C相当・SUS304・2000系アルミ合金 | ||||||||||||||||||
| 型式 | − | V | − | D | − | H | − | T | − | L | − | (TCB・TCC・TCD・TCE・CC・VM・(VMA)・MC・(WMC)・SLC・VKC) | ●D4.0以上 材質 黄銅 | |||||
| FTCLB | − | V10.5 | − | D20 | − | H30 | − | T4 | − | L23.8 | − | TCB | 2 | 日目出荷 | [ NG ]ストーク不可 | |||
| ●D41以上 材質 一般構造用鋼・S45C相当・SUS304・2000系アルミ合金 | ||||||||||||||||||
| 3 | 日目出荷 | [ NG ]ストーク不可 | ||||||||||||||||
| ●材質 低温黒色クロムメッキ品・SUS316 | ||||||||||||||||||
| 5 | 日目出荷 | [ NG ]ストーク不可 | ||||||||||||||||
| Alterations | マイナス公差変更 | プラス公差変更 | ゼロ・マイナス公差変更 | ゼロ・プラス公差変更 | |
| 並級T公差変更 | Code | TCB | TCC | TCD | TCE |
 | ツバ厚公差（T）を変更 T －0.1－0.3 指定方法 TCB | ツバ厚公差（T）を変更 T ＋0.3＋0.1 指定方法 TCC | ツバ厚公差（T）を変更 T 0－0.2 指定方法 TCD | ツバ厚公差（T）を変更 T ＋0.2 0 指定方法 TCE | |
| ￥/1Code | 100 | 100 | 100 | 100 | |
| Alterations | C面取り追加工 （片側1ケ所） | タップ穴追加工 | 止めネジ穴追加工 （1ケ所 2ケ所） | スリ割り追加工 | 内径公差変更 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
 | [ ! ]寸法フリー指定タイプにのみ適用 |  | [ ! ]他の追加工と併用できません。 |  | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Code | CC | VM（並目） VMA（細目） | MC・WMC | SLC | VKC | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Spec. | C面を追加工します。 指定方法 CC1.5 [ ! ]CC＝指定0.5mm単位 [ ! ]CC＜(D－V)/2－0.5 | タップ(貫通)を追加工します。 指定方法 VM4 VをVM・VMAに変えて指定 例：FTCLS－VMA4－D10－H13－T18 [ ! ]L≦M×8
| D部にタップ(並目)を追加工します。 指定方法 MC3 WMC5 [ ! ]片肉(D－V)/2条件は下表になります。 [ ! ]L－T≧MC・WMC＋2 [ ! ]MC・WMC=下表より選択
| スリットを追加工します。 指定方法 SLC [ ! ]片肉(D－V)/2条件は下表になります。 [ ! ]スリット幅は固定になります。
[ ! ]加工後は素材により変動します。 | 内径の公差をH7に変更します。 指定方法 VKC 加工条件 [ ! ]D≧6 V≧3 L≦V×5
| ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ￥/1Code |
|
|
| 300 | 400 |
●精密級
[ NG ]焼入品（[ H ]硬度表記のあるもの）は適用不可。
| 型式 | − | V | − | D | − | H | − | T | − | L | − | (TSA・TSB・TSC・TSD・TSE・CC・VM・(VMA)・MC・(WMC)・SLC・VKC) | ●D40以下 材質 S45C相当 | |||||
| FTCLMB | − | V10.5 | − | D20 | − | H30 | − | T4 | − | L23.8 | − | TSB | 2 | 日目出荷 | [ NG ]ストーク不可 | |||
| ●D41以上 材質 S45C相当 | ||||||||||||||||||
| 3 | 日目出荷 | [ NG ]ストーク不可 | ||||||||||||||||
| ●低温黒色クロムメッキ品 | ||||||||||||||||||
| 5 | 日目出荷 | [ NG ]ストーク不可 | ||||||||||||||||
| Alterations | ツバ厚公差変更 | マイナス公差変更 | プラス公差変更 | ゼロ・マイナス公差変更 | ゼロ・プラス公差変更 | |
| 精密級T公差変更 | Code | TSA | TSB | TSC | TSD | TSE |
 | ツバ厚公差（T）を変更 T ±0.025 指定方法 TSA | ツバ厚公差（T）を変更 T －0.01－0.06 指定方法 TSB | ツバ厚公差（T）を変更 T ＋0.06＋0.01 指定方法 TSC | ツバ厚公差（T）を変更 T 0－0.05 指定方法 TSD | ツバ厚公差（T）を変更 T ＋0.05 0 指定方法 TSE | |
| ￥/1Code | 120 | 120 | 120 | 120 | 120 | |
| Alterations | C面取り追加工 （片側1ケ所） | タップ穴追加工 | 止めネジ穴追加工 （1ケ所 2ケ所） | スリ割り追加工 | 内径公差変更 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| | | [ ! ]他の追加工と併用できません。 | | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Code | CC | VM（並目） VMA（細目） | MC・WMC | SLC | VKC | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Spec. | C面を追加工します。 指定方法 CC1.5 [ ! ]CC＝指定0.5mm単位 [ ! ]CC＜(D－V)/2 | タップ(貫通)を追加工します。 指定方法 VM4 VをVM・VMAに変えて指定 例：FTCLS－VMA4－D10－H13－T18 [ ! ]L≦M×8
| D部にタップ(並目)を追加工します。 指定方法 MC3 WMC5 [ ! ]片肉(D－V)/2条件は下表になります。 [ ! ]L－T≧MC・WMC＋2 [ ! ]MC・WMC=下表より選択
| スリットを追加工します。 指定方法 SLC [ ! ]片肉(D－V)/2条件は下表になります。 [ ! ]スリット幅は固定になります。
[ ! ]加工後は素材により変動します。 | 内径の公差をH7に変更します。 指定方法 VKC 加工条件 [ ! ]D≧6 V≧3 L≦V×5
| ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ￥/1Code |
|
|
| 300 | 400 |
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
クリーン洗浄・梱包済みでお届けします
|
|---|
- ( - ) | 5日目 |
|
- ( - ) | 5日目 |
|
- ( - ) | 5日目 |
|
- ( - ) | 5日目 |
|
- ( - ) | 5日目 |
|
- ( - ) | 5日目 |
|
- ( - ) | 5日目 |
|
- ( - ) | 5日目 |
|
- ( - ) | 5日目 |
|
- ( - ) | 5日目 |
|
- ( - ) | 5日目 |
|
- ( - ) | 5日目 |
|
- ( - ) | 5日目 |
|
- ( - ) | 5日目 |
|
- ( - ) | 5日目 |
|
- ( - ) | 5日目 |
|
- ( - ) | 3日目 |
|
- ( - ) | 3日目 |
|
- ( - ) | 3日目 |
|
- ( - ) | 3日目 |
|
- ( - ) | 3日目 |
|
- ( - ) | 3日目 |
|
- ( - ) | 3日目 |
|
- ( - ) | 3日目 |
|
- ( - ) | 3日目 |
|
- ( - ) | 3日目 |
|
- ( - ) | 3日目 |
|
- ( - ) | 3日目 |
|
- ( - ) | 3日目 |
|
- ( - ) | 3日目 |
|
- ( - ) | 3日目 |
|
- ( - ) | 3日目 |
|
- ( - ) | 2日目 |
- |
- ( - ) | 2日目 |
- |
- ( - ) | 2日目 |
- |
- ( - ) | 2日目 |
- |
- ( - ) | 2日目 |
- |
- ( - ) | 2日目 |
- |
- ( - ) | 2日目 |
- |
- ( - ) | 2日目 |
- |
- ( - ) | 2日目 |
- |
- ( - ) | 2日目 |
- |
- ( - ) | 2日目 |
- |
- ( - ) | 2日目 |
- |
- ( - ) | 2日目 |
- |
- ( - ) | 2日目 |
- |
- ( - ) | 2日目 |
- |
- ( - ) | 2日目 |
- |
- ( - ) | 2日目 |
- |
- ( - ) | 2日目 |
- |
- ( - ) | 2日目 |
- |
- ( - ) | 2日目 |
- |
- ( - ) | 2日目 |
- |
- ( - ) | 2日目 |
- |
- ( - ) | 2日目 |
- |
- ( - ) | 2日目 |
- |
- ( - ) | 2日目 |
- |
- ( - ) | 2日目 |
- |
- ( - ) | 2日目 |
- |
- ( - ) | 2日目 |
- |
詳細情報
基本情報
【規格拡張】
フリー指定タイプに材質SUS316とアルミ合金表面処理無しを追加しました！
S45C相当とSUS304に低温黒色クロムメッキを追加。
【特徴】
ご利用シーンに合わせて外径・内径・厚さ・ツバ径・ツバ厚をご指定可能。
納期・価格
価格表
■数量スライド価格 （[ ! ]1円未満切り捨て） こちら
■標準タイプ 並級
◦ 材質 S45C相当（～D40）・SUS304（～D40）
◦ 材質 S45C相当（D50～）・SUS304（D50～）・2000系アルミ合金
[ ! ]表示数量超えはWOSにてご確認ください。
■標準タイプ 並級
◦ 材質 S45C相当（～D40）・SUS304（～D40）
| 数量区分 | 標準対応 | 個別対応 | |||||
| 小口 | 大口 | 大口 | |||||
| 数 量 | 1～9 | 10～19 | 20～49 | 50～99 | 100～200 | 201～300 | 301～ |
| 値引率 | 基準単価 | 5% | 20% | 25% | 30% | 45% | お見積り |
| 出荷日 | 通常 | ＋3日 | ＋3日 | ||||
◦ 材質 S45C相当（D50～）・SUS304（D50～）・2000系アルミ合金
| 数量区分 | 標準対応 | 個別対応 | ||||
| 小口 | 大口 | 大口 | ||||
| 数 量 | 1～9 | 10～19 | 20～49 | 50～99 | 100～200 | 201～ |
| 値引率 | 基準単価 | 5% | 20% | 25% | 35% | お見積り |
| 出荷日 | 通常 | ＋3日 | ||||
◦寸法フリー指定 並級
■数量スライド価格 （[ ! ]1円未満切り捨て） こちら
[ ! ]表示数量超えはWOSにてご確認ください。
■数量スライド価格 （[ ! ]1円未満切り捨て） こちら
| 数量区分 | 標準対応 | 個別対応 | ||||
| 小口 | 大口 | 大口 | ||||
| 数 量 | 1〜9 | 10〜29 | 30〜49 | 50〜99 | 100〜200 | 201～ |
| 値引率 | 基準単価 | 5％ | 10％ | 15％ | 23％ | お見積り |
| 出荷日 | 通常 | ＋4日 | ||||
◦寸法フリー指定 精密級
■数量スライド価格 （[ ! ]1円未満切り捨て） こちら
[ ! ]表示数量超えはWOSにてご確認ください。
■数量スライド価格 （[ ! ]1円未満切り捨て） こちら
| 数量区分 | 標準対応 | 個別対応 | ||||
| 小口 | 大口 | 大口 | ||||
| 数 量 | 1〜9 | 10〜19 | 20〜29 | 30〜49 | 50〜100 | 101～ |
| 値引率 | 基準単価 | 5％ | 10％ | 15％ | 23％ | お見積り |
| 出荷日 | 通常 | +3日 | ||||
納期
■標準タイプ 並級
●材質 S45C相当（～D40）・SUS304（～D40）
●材質 S45C相当（D50～）・SUS304（D50～）
●2日目・3日目共通
[ ! ]ストークA早割は１明細行当たり一律200円
[ ! ]ストークAは3本以上で１明細行当たり一律540円
●材質 2000系アルミ合金
[ ! ]3本以上で１明細行当たり一律540円
●材質 S45C相当（～D40）・SUS304（～D40）
| 2 | 日目出荷 |
●材質 S45C相当（D50～）・SUS304（D50～）
| 3 | 日目出荷 |
●2日目・3日目共通
| ご注文締切 | |||||
| 急 | ストークA早割 | 翌日出荷 | 200円/1明細行 | PM 3:00迄 | >>こちら |
ストークA | 翌日出荷 | 200円/1本 | PM 6:00迄 |
[ ! ]ストークAは3本以上で１明細行当たり一律540円
●材質 2000系アルミ合金
| 5 | 日目出荷 |
| ご注文締切 | |||||
| 急 | ストークB | 3日目出荷 | 200円/1本 | PM 8:00迄 | >>こちら |
■寸法フリー指定タイプ 並級
●材質 一般構造用鋼・S45C相当・SUS304・2000系アルミ合金（～D40）・黄銅
●材質 一般構造用鋼・S45C相当・SUS304・2000系アルミ合金（D41～）・S45C相当（焼入れ品）・SKS3相当
●2日目・3日目共通
[ ! ]ストークA早割は１明細行当たり一律200円
[ ! ]ストークAは3本以上で１明細行当たり一律540円
●材質 SUS440Cまたは13Crステンレス・SUS316・アルマイト・低温黒色クロムメッキ品
[ ! ]3本以上で１明細行当たり一律540円
[ NG ]低温黒色クロムメッキ品はストーク不可
[ ! ]ストーク対応なし
●材質 一般構造用鋼・S45C相当・SUS304・2000系アルミ合金（～D40）・黄銅
| 2 | 日目出荷 |
●材質 一般構造用鋼・S45C相当・SUS304・2000系アルミ合金（D41～）・S45C相当（焼入れ品）・SKS3相当
| 3 | 日目出荷 |
●2日目・3日目共通
| ご注文締切 | |||||
| 急 | ストークA早割 | 翌日出荷 | 200円/1明細行 | PM 3:00迄 | >>こちら |
ストークA | 翌日出荷 | 200円/1本 | PM 6:00迄 |
[ ! ]ストークAは3本以上で１明細行当たり一律540円
●材質 SUS440Cまたは13Crステンレス・SUS316・アルマイト・低温黒色クロムメッキ品
| 5 | 日目出荷 |
| ご注文締切 | |||||
| 急 | ストークB | 3日目出荷 | 200円/1本 | PM 8:00迄 | >>こちら |
[ NG ]低温黒色クロムメッキ品はストーク不可
| 大 口 出荷日 | +4 | 日目出荷 | 数量 100～200 |
■寸法フリー指定タイプ 精密級
●材質 S45C相当（～D40）
●材質 S45C相当（D41～）
●2日目・3日目共通
[ ! ]ストークA早割は１明細行当たり一律200円
[ ! ]ストークAは3本以上で１明細行当たり一律540円
●材質 SUS440Cまたは13Crステンレス・低温黒色クロムメッキ品
[ ! ]3本以上で１明細行当たり一律540円
[ NG ]低温黒色クロムメッキ品はストーク不可
[ ! ]ストーク対応なし
●材質 S45C相当（～D40）
| 2 | 日目出荷 |
●材質 S45C相当（D41～）
| 3 | 日目出荷 |
●2日目・3日目共通
| ご注文締切 | |||||
| 急 | ストークA早割 | 翌日出荷 | 200円/1明細行 | PM 3:00迄 | >>こちら |
ストークA | 翌日出荷 | 200円/1本 | PM 6:00迄 |
[ ! ]ストークAは3本以上で１明細行当たり一律540円
●材質 SUS440Cまたは13Crステンレス・低温黒色クロムメッキ品
| 5 | 日目出荷 |
| ご注文締切 | |||||
| 急 | ストークB | 3日目出荷 | 200円/1本 | PM 8:00迄 | >>こちら |
[ NG ]低温黒色クロムメッキ品はストーク不可
| 大 口 出荷日 | +3 | 日目出荷 | 数量 50～100 |
出荷日については、こちらをご覧ください。
商品担当おすすめ
金属カラー －ツバ付タイプ 並級/精密級－のレビュー
プーリーのアイドラーとして使用
5
5.02019/10/08
径、長さとも寸法通りで出来は良く、使用条件を満たしており、何の問題もなく取り付け出来、満足している。
2人が参考にしています。
車輪取り付けカラー
5
5.02016/03/21
本来、図面を作製してイチから加工を行う必要がある部品でも
フリー指定や追加工サービスをうまく組み合わせて使用することで
...もっと読む
2人が参考にしています。
ゴム部品固定用カラー
5
5.02019/03/19
強度の弱いゴム部品の、ボルト固定用カラーとして採用しました。
各部細かく寸法選定出来この価格なので助かっています。
1人が参考にしています。
スペーサとして使用
5
5.02018/09/26
隙間をあけて固定するためのスペーサとして使用。図面を書かずに手配できるので便利です。
1人が参考にしています。
位置決めブッシュの代用品として
5
5.02018/08/10
現在使用している治具部品の穴径を小さくしたいが、再製作するには手間がかかりすぎる問題があったので使用しました。
サイズが...もっと読む
1人が参考にしています。
この商品を見た人は、こんな商品も見ています
最近見た商品
通常価格、通常出荷日が表示と異なる場合がございます
この商品に関連するミスミ ユニット事例その他の事例を探す
金属ワッシャ・カラーカテゴリの売れ筋ランキング
通常価格、通常出荷日が表示と異なる場合がございます
ミスミ
金属ワッシャ Ｔ寸選択・指定タイプ 並級・精密級
4.7通常価格(税別)：160円～
通常出荷日:当日出荷可能在庫品1日目～
ミスミ
金属カラー 並級・精密級
4.7通常価格(税別)：210円～
通常出荷日:当日出荷可能在庫品1日目～
ミスミ
金属ワッシャ －並級／精密級 寸法フリー指定タイプ－
4.6通常価格(税別)：260円～
通常出荷日:当日出荷可能在庫品1日目～
ミスミ
金属カラー －並級／精密級 寸法フリー指定タイプ－
4.7通常出荷日:2日目～
ミスミ
金属中空スペーサー（金属ワッシャ・カラー）
0通常出荷日:2日目
ミスミ
金属ワッシャ －焼入品 Ｔ寸選択タイプ－
4.6通常価格(税別)：160円～
通常出荷日:当日出荷可能在庫品1日目～
ミスミ
金属ワッシャ －焼入品 フリー指定タイプ－
4.6通常出荷日:3日目～
ミスミ
金属ワッシャ －ザグリ穴タイプ－
4.7通常出荷日:当日出荷可能2日目～
ミスミ
金属ワッシャ －タップタイプ－
4.6通常出荷日:当日出荷可能2日目～
