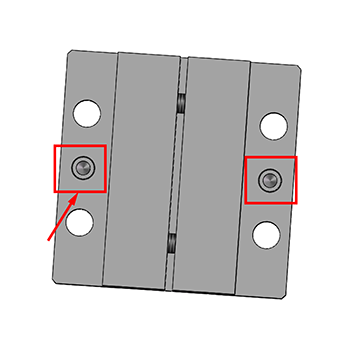

あり

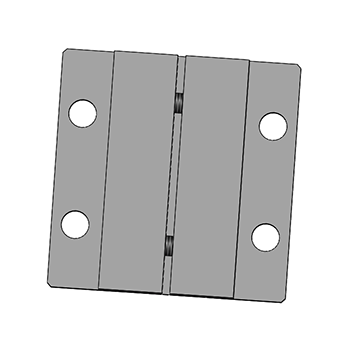

なし
ブラケット詳細材質
~mm支柱穴径 D(mm)
~mm- 10
- 12
- 15
- 16
- 20
- 25
- 30
- 35
- 40
- 50
CAD
- 2D
- 3D
出荷日
- すべて
- 当日出荷可能
- 3日以内
スタンドブラケット 側面取付タイプ
- chemSHERPA対応品あり
- 通常単価(税別)
- 4,450円～27,160円
- 税込単価
- 4,895円～29,876円
搬送ラインなどにも取付け易いスタンドブラケット。【材質】・一般構造用鋼・アルミ合金・SUS304
- 洗浄品はこちらからご選定いただけます。
- 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
外形図・規格表
| 側面取付 | 側面取付 ノック穴付 | |
 |  |
＊±0.01公差はノック穴の穴ピッチ公差のみ適用となり、キリ穴には適用されません。
[ ! ]指示無き寸法公差はJISB0405m級に準じる。ただし、面取り公差、W寸法公差は除く。
| Type | [ M ]材質 | [ S ]表面処理 | [ A ]付属品 | ||
| 側面取付 | 側面取付ノック穴付 | 側面取付 | 側面取付ノック穴付 | ||
| CLTB | CLPK | 一般 構造用鋼 | 四三酸化鉄皮膜 | 六角穴付ボルト | 六角穴付ボルト ノックピン |
| CLTM | CLPM | 無電解ニッケルメッキ | 六角穴付ボルト (ステンレス) | 六角穴付ボルト(ステンレス) ノックピン | |
| CLTBM | − | アルミ 合金 | 黒アルマイト | 六角穴付ボルト | − |
| CLTAM | − | 白アルマイト | 六角穴付ボルト (ステンレス) | ||
| CLTS | − | SUS304 | − | ||
[ ! ]付属品：四三酸化鉄皮膜、黒アルマイトにはスチールのボルト、それ以外にはステンレスのボルトが付属します。
また、ノック穴付はノックピンが付属します。
■付属ノックピン
| DH7 | 付属品ノックピン |
| 20 | MSTM6−20 |
| 25 | MSTM8−20 |
| 30 | |
| 35 | MSTM10−30 |
| 40 | |
| 50 |
規格表
| 型式 |
| CLTB35 CLPM30 |
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
| 型式 | A | B | L | T | F | G | K | h | H | E | d | d1 | Z | MA | W | PH7 | 付属ボルト | ￥基準単価 | ||||||||||
| 側面取付 | 側面取付ノック穴付 | |||||||||||||||||||||||||||
| Type | DH7 | 許容差 | CLTB | CLTM | CLTBM | CLTAM | CLTS | CLPK | CLPM | |||||||||||||||||||
| 側面取付 CLTB CLTM CLTBM CLTAM CLTS | 側面取付 ノック穴付 CLPK CLPM | 10 | ＋0.015 0 | 40 | 35 | 32 | 10 | 30 | 18 | 4.4 | 15 | 10.5 | 20 | 5 | 8 | 4.5 | M4 | 2 | − | − | M4−15 2本 | 4,280 | 5,080 | 4,200 | 4,230 | 7,540 | - | - |
| 12 | ＋0.018 0 | 44 | 34 | 5.5 | 14 | 11.5 | 22 | 5.5 | 9 | 5.5 | M5 | M5−15 2本 | 5,070 | 5,790 | 4,800 | 4,820 | 9,060 | - | - | |||||||||
| 15 | 50 | 40 | 38 | 12 | 38 | 20 | 6.6 | 18 | 12.5 | 25 | 6.6 | 11 | 6.5 | M6 | M6−15 2本 | 6,010 | 6,640 | 5,700 | 5,730 | 10,660 | - | - | ||||||
| 16 | M6−15 2本 | 6,010 | 6,640 | - | 5,730 | 10,660 | - | - | ||||||||||||||||||||
| 20 | ＋0.021 0 | 65 | 45 | 45 | 12 | 50 | 25 | 6.6 | 22 | 15 | 30 | 6.6 | 11 | 6.5 | M6 | 2 | 6 | ＋0.012 0 | M6−20 2本 | 6,080 | 6,780 | 6,620 | 6,640 | 11,240 | 7,920 | 8,820 | ||
| 25 | 80 | 60 | 53 | 60 | 36 | 9 | 27 | 18 | 35 | 8 | ＋0.015 0 | M6−25 2本 | 7,390 | 8,300 | 8,400 | 8,440 | 13,670 | 9,620 | 10,780 | |||||||||
| 30 | 90 | 60 | 15 | 70 | 30 | 21 | 45 | 9 | 14 | 9 | M8 | M8−35 2本 | 8,610 | 9,650 | 10,500 | 10,580 | 15,920 | 11,200 | 12,560 | |||||||||
| 35 | ＋0.025 0 | 105 | 80 | 68 | 15 | 80 | 40 | 11 | 35 | 24 | 50 | 9 | 14 | 9 | M8 | 3 | 10 | ＋0.015 0 | M8−40 2本 | 9,830 | 10,980 | 13,770 | 13,880 | - | 12,770 | 14,280 | ||
| 40 | 115 | 76 | 90 | 38 | 27 | 60 | 11 | 17.5 | 11 | M10 | M10−45 2本 | 11,220 | 13,830 | 17,650 | 18,710 | - | 14,600 | 17,990 | ||||||||||
| 50 | 135 | 100 | 87 | 18 | 105 | 50 | 14 | 43 | 33 | 70 | M10−50 2本 | 13,520 | 15,140 | 24,170 | 25,620 | - | 17,590 | 19,690 | ||||||||||
| [ ! ]DH7公差、直角度はスリット加工前の公差です。 [ ! ]かん合する軸の公差はg6、f8をお奨めします。スタンド用支柱はこちらをご参照ください。また締付にあたってはロングレンチのご使用をお奨めします。 [ ! ]CLTSはD＝30まで適用となります。また、CLPK・CLPMはD＝20から適用となります。 [ NG ]CLTBMのD＝16はありません。 | ||||||||||||||||||||||||||||
| D | 質量（g）（参考値） | ||||||
| 側面取付 | 側面取付ノック穴付 | ||||||
| CLTB | CLTM | CLTBM | CLTAM | CLTS | CLPK | CLPM | |
| 10 | 80 | 80 | 30 | 30 | 80 | − | − |
| 12 | 120 | 120 | 40 | 40 | 120 | − | − |
| 15 | 260 | 260 | 90 | 90 | 260 | − | − |
| 16 | 290 | 290 | − | 111 | 290 | − | − |
| 20 | 480 | 480 | 160 | 160 | 480 | 475 | 475 |
| 25 | 870 | 870 | 230 | 230 | 870 | 861 | 861 |
| 30 | 1,270 | 1,270 | 420 | 420 | 1,270 | 1,259 | 1,259 |
| 35 | 1,930 | 1,930 | 695 | 695 | − | 1,912 | 1,912 |
40 | 2,850 | 2,850 | 824 | 824 | − | 2,832 | 2,832 |
| 50 | 4,750 | 4,750 | 1,411 | 1,411 | − | 4,728 | 4,728 |
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
クリーン洗浄・梱包済みでお届けします
|
|---|
8,400円 ( 9,240円 ) | 在庫品1日目当日出荷可能 |
- |
10,200円 ( 11,220円 ) | 在庫品1日目当日出荷可能 |
- |
11,870円 ( 13,057円 ) | 在庫品1日目当日出荷可能 |
- |
13,540円 ( 14,894円 ) | 3日目 |
- |
15,480円 ( 17,028円 ) | 3日目 |
- |
18,650円 ( 20,515円 ) | 3日目 |
- |
9,350円 ( 10,285円 ) | 在庫品1日目当日出荷可能 |
|
11,430円 ( 12,573円 ) | 在庫品1日目当日出荷可能 |
|
13,310円 ( 14,641円 ) | 在庫品1日目当日出荷可能 |
|
15,140円 ( 16,654円 ) | 3日目 |
|
19,070円 ( 20,977円 ) | 3日目 |
|
20,870円 ( 22,957円 ) | 3日目 |
|
4,480円 ( 4,928円 ) | 在庫品1日目当日出荷可能 |
|
5,110円 ( 5,621円 ) | 在庫品1日目当日出荷可能 |
|
6,070円 ( 6,677円 ) | 在庫品1日目当日出荷可能 |
|
6,070円 ( 6,677円 ) | 在庫品1日目当日出荷可能 |
|
7,040円 ( 7,744円 ) | 在庫品1日目当日出荷可能 |
|
8,950円 ( 9,845円 ) | 在庫品1日目当日出荷可能 |
|
11,210円 ( 12,331円 ) | 在庫品1日目当日出荷可能 |
|
14,710円 ( 16,181円 ) | 在庫品1日目当日出荷可能 |
|
19,830円 ( 21,813円 ) | 在庫品1日目当日出荷可能 |
|
27,160円 ( 29,876円 ) | 在庫品1日目当日出荷可能 |
|
4,540円 ( 4,994円 ) | 在庫品1日目当日出荷可能 |
- |
5,370円 ( 5,907円 ) | 在庫品1日目当日出荷可能 |
- |
6,370円 ( 7,007円 ) | 在庫品1日目当日出荷可能 |
- |
6,370円 ( 7,007円 ) | 在庫品1日目当日出荷可能 |
- |
6,440円 ( 7,084円 ) | 在庫品1日目当日出荷可能 |
- |
7,830円 ( 8,613円 ) | 在庫品1日目当日出荷可能 |
- |
9,130円 ( 10,043円 ) | 在庫品1日目当日出荷可能 |
- |
10,420円 ( 11,462円 ) | 3日目 |
- |
11,890円 ( 13,079円 ) | 在庫品1日目当日出荷可能 |
- |
14,330円 ( 15,763円 ) | 3日目 |
- |
4,450円 ( 4,895円 ) | 在庫品1日目当日出荷可能 |
- |
5,090円 ( 5,599円 ) | 在庫品1日目当日出荷可能 |
- |
6,040円 ( 6,644円 ) | 在庫品1日目当日出荷可能 |
- |
7,020円 ( 7,722円 ) | 在庫品1日目当日出荷可能 |
- |
8,900円 ( 9,790円 ) | 在庫品1日目当日出荷可能 |
- |
11,130円 ( 12,243円 ) | 在庫品1日目当日出荷可能 |
- |
14,600円 ( 16,060円 ) | 在庫品1日目当日出荷可能 |
- |
18,710円 ( 20,581円 ) | 在庫品1日目当日出荷可能 |
- |
5,380円 ( 5,918円 ) | 在庫品1日目当日出荷可能 |
|
6,140円 ( 6,754円 ) | 在庫品1日目当日出荷可能 |
|
7,040円 ( 7,744円 ) | 在庫品1日目当日出荷可能 |
|
7,040円 ( 7,744円 ) | 在庫品1日目当日出荷可能 |
|
7,190円 ( 7,909円 ) | 在庫品1日目当日出荷可能 |
|
8,800円 ( 9,680円 ) | 在庫品1日目当日出荷可能 |
|
10,230円 ( 11,253円 ) | 在庫品1日目当日出荷可能 |
|
11,640円 ( 12,804円 ) | 在庫品1日目当日出荷可能 |
|
14,660円 ( 16,126円 ) | 在庫品1日目当日出荷可能 |
|
16,050円 ( 17,655円 ) | 3日目 |
|
7,990円 ( 8,789円 ) | 在庫品1日目当日出荷可能 |
|
9,600円 ( 10,560円 ) | 在庫品1日目当日出荷可能 |
|
11,300円 ( 12,430円 ) | 在庫品1日目当日出荷可能 |
|
11,300円 ( 12,430円 ) | 在庫品1日目当日出荷可能 |
|
11,910円 ( 13,101円 ) | 在庫品1日目当日出荷可能 |
|
14,490円 ( 15,939円 ) | 在庫品1日目当日出荷可能 |
|
16,880円 ( 18,568円 ) | 在庫品1日目当日出荷可能 |
