【高精度】Ｘ軸　クロスローラ　マイクロメータヘッド

カタログ |P.1-2108

数量スライド割引

平均満足度4.0

この商品のレビューをみる（1件）

通常単価(税別): 19,680円～37,040円

税込単価: 21,648円～40,744円

エコノミーシリーズ

価格が安い代替相当品があります

MISUMI economy

ミスミ

【エコノミーシリーズ】 X軸クロスローラ

通常価格(税別)： 6,400円 (税込価格：7,040円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

【エコノミーシリーズ】 RoHS対応Ｘ軸クロスローラ

4.5

通常価格(税別)： 11,000円 (税込価格：12,100円)

通常出荷日：在庫品1日目

アルミ合金を使用した、軽量で高精度なクロスローラ式ステージです。＜手動ステージ...

詳細情報を確認する

種類
本体
送り方式
マイクロメータヘッド
移動ガイド
クロスローラ
テーブル材質
アルミ合金
テーブル真直度 (μm)
3
テーブル平行度 (μm)
10
送りツマミ位置
サイド
クランプ
標準
勝手違い
標準
透過穴(テーブルセンタ穴)
なし
テーブル表面処理
黒アルマイト
送り方式（マイクロメータ種類）
標準
送り方式（ハンドル1回転移動量） (mm)
0.5

ご注意

標準品で指定できない仕様・寸法をご希望の場合は、カタログ規格外品サービスにて製作可否を含めたお見積もりをお願いします。
当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

未確定：候補が6型番あります。

外形図・規格表
型番リスト
詳細情報
カタログ

外形図・規格表

外形図

XPG

●テーブル上取付穴寸法 A25 A40 A60 A80 A100 A120 【高精度】Ｘ軸　クロスローラ　マイクロメーターヘッド:関連画像

[ ! ]A25・80・100は送り用ブラケット形状が異なります。詳細形状はCADデータをご確認ください。

A25 A80・A100 【高精度】Ｘ軸　クロスローラ　マイクロメーターヘッド:関連画像

[ ! ]送り用ブラケットの単品販売には対応しておりません。
[ ! ]本製品は天地逆転、側面水平、側面垂直方向への取付に対応しております。
※垂直での使用は水平時よりも耐荷重が小さくなります。耐荷重の値は規格表「耐荷重（垂直）」を参照ください。

■姿勢の定義


天地逆転	側面水平	側面垂直

Type	[ M ]材質	[ S ]表面処理
XPG	アルミ合金	黒アルマイト

規格表

型式

XPG60

型式		上面図						正面図				側面図
Type	A	(B)	移動量(mm)	E	F	J	K	D	G	T	T₁	P	Q	X	d₁	d₂	ℓ
XPG	25	25	±3.2	4.5	6.5	6.6	15.0	9.3	8.5	15	4.5	6	10.5	20	2.5	4.75	2.0
	40	26	±6.5	12.0	18.5	11.3	28.0	13.0	12.8	20	6.5	10	14.5	32	3.5	6.0	3.5
	60	19.8	±6.5	12.0	18.5	11.3	42.5	13.0	12.8	20	6.5	10	14.5	50	4.5	8.0	4.0
	80	43.5	±12.5	17.0	22.0	11.3	55.0	18.0	10.8	20	5.7	10	14.5	70	4.5	8.0	4.5
	100	28.5	±12.5	17.0	22.0	11.3	67.5	18.0	10.8	20	5.7	10	14.5	90	4.5	8.0	4.5
	120	67.5	±25	13.0	20.0	11.5	67.5	21.0	18.0	30	9.5	10	18.0	100	4.5	8.0	4.5

[ ! ]標準ステージ類似品：XCRS（一部サイズのみ）
[ ! ]移動量の詳細については下部「移動量について」を参照ください。

◦性能表
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

型式		ステージ面 (mm)	自重 (kg)	付属品 (4本)	￥基準単価
Type	No.	ステージ面 (mm)	自重 (kg)	Type（M－L）	￥基準単価
XPG	25	25×25	0.04	SCB2−6	17,850
	40	40×40	0.14	SCB3−6	21,000
	60	60×60	0.25	SCB4−6	23,520
	80	80×80	0.50		27,720
	100	100×100	0.7		27,720
	120	120×120	1.6	SCB4−10	33,600

[ ! ]マイクロメータヘッド最小読取：10μm/目盛、ハンドル1回転移動量0.5mm。単品販売はございません。
＊1 ミスミカタログでは、参考値として、（　）内に静荷重を併記しています。詳細はこちらをご参照ください。

移動量について

移動量は上面テーブルの移動する量です。

型式		移動量（mm）
Type	No.
XPG	25	±3.2
	40	±6.5
	60
	80	±12.5
	100
	120	±25

※移動量の「±」表記について
図面記載の寸法は、ストローク0mm（ストロークセンター）の状態です。
寸法が（）で記載されている場合はストロークの移動に応じて寸法の値が変化することを示します。
例：XPG25の場合、外形図の位置を中心として片側に(+)3.2mm、反対側に(-)3.2mm移動します。この場合、全移動量は6.4mmとなります。

目盛の読み取り方について

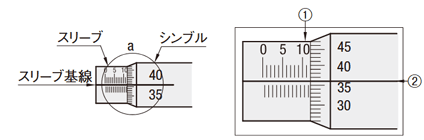

■マイクロメータヘッド目盛の読み取り方

1.シンブル端面の位置がスリーブの何mmの位置にあるかを0.5mm単位で読む。（下図の場合11.5mm）
2.スリーブ基線とシンブル目盛線が一致している位置のシンブルの値を読む。（下図の場合0.36mm）
3.1と2の合計が読取値となる。（下図の場合11.86mm）
●目盛とストロークの関係について
マイクロメータヘッドの目盛は一番左が「0（ゼロ）」からスタートします。
ストローク±6.5mmの場合、目盛とストロークの関係は下記となります。
・目盛が「0（ゼロ）」の状態：ストローク「－6.5mm」
・目盛が「6.5mm」の状態：ストローク「0（ゼロ）」
・目盛が「13mm」の状態：ストローク「＋6.5mm」

移動精度について

型式		移動精度				平行度
Type	No.	真直度	運動の平行度	ピッチング	ヨーイング
XPG	25	3μm	10μm	30″	30″	30μm
	40			25″	15″
	60
	80
	100
	120			50″	30″

真直度・運動の平行度

平行度

ピッチング・ヨーイング

真直度：

運動の平行度：

ピッチング・ヨーイング：
平行度：

直動ステージをフルストロークさせたときに、始点と終点を結ぶ直線（理想移動軸）に対してどれだけズレるかを表す数値のこと。
理想移動軸からの最大の変位量を真直度とします。
直動ステージをフルストロークさせたときに、取り付け面に対してどれだけズレるかを表す数値のこと。
測定した変位量の最大値と最小値の差を運動の平行度とします。
直動運動をする際の基準面に対するステージ面の傾きのこと。垂直方向の最大値を「ピッチング」、水平方向の最大値を「ヨーイング」とする。
ステージの基準位置（図面記載の位置）において、ステージ上面とステージを固定した基準平面の平行度のこと。

移動精度に関する技術情報は>>こちら

耐荷重について

ワークの重心がステージ中央部にある際にステージが耐えうる力です。
耐荷重を超えてご使用になった場合、ステージがスムーズに動作しなくなるおそれがあります。
水平に設置した場合の耐荷重は「水平」、垂直に設置した場合の耐荷重は「垂直」の値をご参照ください。
*1（）内数値は静荷重で、ワークの重心がステージ中央部にある際に、静止状態でステージが耐えうる荷重です。

型式		耐荷重（N）＊1
Type	No.	水平	垂直
XPG	25	9.8(14.7)	4.9(14.7)
	40	19.6(49)	9.8(49)
	60	49(196)	19.6(49)
	80	98(392)	49(49)
	100	147(490)
	120	196(588)

許容モーメント荷重・モーメント剛性

型式		許容モーメント荷重（N・m）			モーメント剛性(″/N・cm)
Type	No.	ピッチング	ヨーイング	ローリング	ピッチング	ヨーイング	ローリング
XPG	25	1.1	0.8	0.4	3.03	2.85	1.8
	40	0.7	2.2	2.0	0.38	0.42	0.28
	60	5.2	4.3	5.5	0.12	0.11	0.07
	80	19.2	15.1	17.3	0.05	0.05	0.04
	100	36	30	33	0.06	0.07	0.05
	120	57.2	44.7	66.7	0.03	0.02	0.01

ピッチング・ヨーイング・ローリング

ピッチング・ヨーイング・ローリングの違い（進行方向に対して）

ピッチング	左右を軸にした回転（上下に傾く）
ヨーイング	上下を軸にした回転（水平面内での回転）
ローリング	前後を軸にした回転

許容モーメント荷重：

モーメント剛性：

ワークの重心がステージ中央部から離れた位置にある際にステージが耐えうる力です。
中央部より離れた位置にワークの重心がある（＝オーバーハング）状態では、耐荷重と合わせて許容モーメント荷重も併せてご確認ください。
この数値が高い商品を「高剛性」と呼びます。
単位モーメント荷重（1N・cm）をかけたときにステージ面が傾く角度（″[秒]）のことです。
モーメント剛性は、3方向(ピッチング、ヨーイング、ローリング)で規定されています。

追加工

型式	－	（CR・CZ・A…etc）
XPG40	－	CZ

Alterations	マイクロメータヘッド位置変更			マイクロメータヘッド無
Spec.	サイド左右勝手違い	サイド上下勝手違い^＊2	センター	マイクロメータヘッド無
Spec.		[ NG ]XPG100・120は適用不可		[ ! ]マイクロメータヘッドとブラケットを外して出荷します。 [ ! ]ばねが入っている為、クランプをしめ込まないとステージ面が固定されません。
Code	CR	CZ	A	MN
￥/1Code	無料	無料	無料	-4,000

＊2CZ：上面テーブルにマイクロメータヘッドを取り付けます。（標準品は固定プレートに取付）
[ ! ]マイクロメータヘッドやクランプの取付寸法が標準品と異なります。詳細寸法はCADデータでご確認ください。
[ ! ]マイクロメータヘッドのその他の位置が必要な場合は、>>仕様選択タイプでお選び頂けます。
[ ! ]ハンドルカバー>>HDCVR13（別売）：φ13のマイクロメータヘッド、送りねじのハンドルに取り付けるだけで、ハンドル径を大きくすることができます。
[ ! ]延長カバー>>HDEXT13（別売）：φ13のマイクロメータヘッド、送りねじのハンドルを延長することができます。

型番リスト

表示件数

型番

移動量（範囲選択）

(mm)

耐荷重（範囲）

(N)

テーブル長さ（範囲）

(mm)

テーブル幅（範囲）

(mm)

高さ（範囲）

(mm)

テーブルサイズ(長さ) L

(mm)

テーブルサイズ(幅) W

(mm)

耐荷重

(N)

移動量(X距離)

(mm)

テーブルサイズ(厚み) H

(mm)

種類詳細

モーメント剛性（ピッチング）

("/N・cm)

モーメント剛性（ヨーイング）

("/N・cm)

モーメント剛性（ローリング）

("/N・cm)

RoHS?

最小発注数量

～±10.0	5.1～30.0	～25	～25	～15.0	25	25	9.8(14.7)	±3.2	15	X軸	3.03	2.85	1.8	10	1個
～±10.0	5.1～30.0	26～40	26～40	15.1～20.0	40	40	19.6(49)	±6.5	20	-	0.38	0.42	0.28	10	1個
～±10.0	30.1～50.0	41～60	41～60	15.1～20.0	60	60	49(196)	±6.5	20	X軸	0.12	0.11	0.07	10	1個
±10.1～30.0	50.1～100.0	61～90	61～90	15.1～20.0	80	80	98(392)	±12.5	20	X軸	0.05	0.05	0.04	10	1個
±10.1～30.0	100.1～	91～120	91～120	15.1～20.0	100	100	147(490)	±12.5	20	X軸	0.06	0.07	0.05	10	1個
±10.1～30.0	100.1～	91～120	91～120	25.1～30.0	120	120	196(588)	±25	30	X軸	0.03	0.02	0.01	10	1個

通常単価(税別) (税込単価)	通常出荷日	価格が安い代替相当品

19,680円 ( 21,648円 )	3日目	XCRS25
23,150円 ( 25,465円 )	3日目	E-XPG40
25,930円 ( 28,523円 )	3日目	E-XPG60
30,560円 ( 33,616円 )	3日目	E-XPG80
30,560円 ( 33,616円 )	5日目	XCRS100
37,040円 ( 40,744円 )	5日目	XCRS120

基本情報

アルミ合金を使用した、軽量で高精度なクロスローラ式ステージです。

＜手動ステージ総合情報ページ＞
手動ステージの専用ページをご用意しました。よくあるご質問も含めカタログに載せきれない情報なども多数掲載しています。
選定の際に気になることがございましたらこちらも併せてご確認ください。
https://jp.misumi-ec.com/special/xy_stages/New!!! FAカメラ位置調整　特設ページリリースのお知らせ『実験用』から『量産機』まで、幅広い用途で役立つ商品や事例をご紹介しています。
ダウンロード可能な3D CADや部品表を使って、設計時間の短縮にお役立てください。

ご注意

標準品で指定できない仕様・寸法をご希望の場合は、カタログ規格外品サービスにて製作可否を含めたお見積もりをお願いします。
当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

技術情報

納期・価格

価格表

・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

A	ステージ面 (mm)	耐荷重(N)^＊1		移動精度				許容モーメント荷重(N・m)			モーメント剛性(″/N・cm)			平行度	自重 (kg)	付属品(4本)	￥基準単価
A	ステージ面 (mm)	水平	垂直	真直度	運動の平行度	ピッチング	ヨーイング	ピッチング	ヨーイング	ローリング	ピッチング	ヨーイング	ローリング	平行度	自重 (kg)	TypeM−L	￥基準単価
25	25×25	9.8(14.7)	4.9(14.7)	3μm	10μm	30″	30″	1.1	0.8	0.4	3.03	2.85	1.80	30μm	0.04	SCB2−6	17,850
40	40×40	19.6(49)	9.8(49)			25″	15″	2.7	2.2	2.0	0.38	0.42	0.28		0.14	SCB3−6	21,000
60	60×60	49(196)	19.6(49)					5.2	4.3	5.5	0.12	0.11	0.07		0.25	SCB4−6	23,520
80	80×80	98(392)	49 (49)					19.2	15.1	17.3	0.05	0.05	0.04		0.50	SCB4−6	27,720
100	100×100	147(490)						36.0	30.0	33.0	0.06	0.07	0.05		0.70	SCB4−6	27,720
120	120×120	196(588)				50″	30″	57.2	44.7	66.7	0.03	0.02	0.01		1.60	SCB4−10	33,600

■数量スライド価格（[ ! ]1円未満切り捨て）こちら

数量区分	標準対応		個別対応
数量区分	小口		大口
数　量	1～4	5～10	11～
値引率	基準単価	5%	10%
出荷日	通常		お見積り

[ ! ]表示数量超えはWOSにてご確認ください。

納期

●A25・40・60・80						ご注文締切
3	日目出荷	急	ストークA早割	翌日出荷	300円/1明細行	PM 3:00迄	>>こちら
		急	ストークA	翌日出荷	300円/1本	PM 6:00迄	>>こちら

[ ! ]ストークA早割は１明細行当たり一律300円
[ ! ]ストークAは3本以上で１明細行当たり一律2,160円

●A25・40・60・80						ご注文締切
3	日目出荷	急	ストークA早割	翌日出荷	300円/1明細行	PM 3:00迄	>>こちら
		急	ストークA	翌日出荷	300円/1本	PM 6:00迄	>>こちら

[ ! ]ストークA早割は１明細行当たり一律300円
[ ! ]ストークAは3本以上で１明細行当たり一律2,160円

出荷日については、こちらをご覧ください。

カタログ

カタログ (見開き版)

現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。

商品担当おすすめ

ミスミ
【エコノミーシリーズ】 RoHS対応Ｘ軸クロスローラ
0.01mm単位での調整が可能なX軸ステージです。
ミスミ
【エコノミーシリーズ】 RoHS対応Ｘ軸アリ溝送りねじ式
リード0.5mmで細かく送れる送りねじ式X軸ステージです。
ミスミ
【エコノミーシリーズ】 RoHS対応Ｘ軸アリ溝ラック＆ピニオン式ロング
長ストロークの低コストなラック&ピニオン式X軸ステージです。
