【高精度】Ｘ軸　アリ溝　ラック＆ピニオン式　長方形　面幅スリム

カタログ |P.1-2094

数量スライド割引
当日出荷可能

0件のレビュー（商品レビューの投稿ができます）

通常単価(税別): 18,550円～23,880円

税込単価: 20,405円～26,268円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

【エコノミーシリーズ】 RoHS対応Ｘ軸アリ溝ラック＆ピニオン式長方形

4.6

通常価格(税別)： 9,900円 (税込価格：10,890円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

【高精度】Ｘ軸　アリ溝　ラック＆ピニオン式　長方形

通常価格(税別)： 14,670円 (税込価格：16,137円)

通常出荷日：在庫品1日目

スリムな形状のアリ溝ラック&ピニオン式ステージです。＜手動ステージ総合...

詳細情報を確認する

種類
本体
送り方式
ラック&ピニオン
移動ガイド
アリ溝
テーブル幅（範囲） (mm)
～25
高さ（範囲） (mm)
25.1～30.0
テーブル材質
アルミ合金
テーブルサイズ(幅) W (mm)
24.8
テーブルサイズ(厚み) H (mm)
28
種類詳細
X軸
テーブル真直度 (μm)
30
送りツマミ位置
サイド
クランプ
標準
勝手違い
標準
透過穴(テーブルセンタ穴)
なし
テーブル表面処理
黒アルマイト
送り方式（ラック＆ピニオン種類）
標準
送り方式（バーニア目盛付）
バーニア目盛付

ご注意

当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

未確定：候補が2型番あります。

外形図・規格表
型番リスト
詳細情報
カタログ

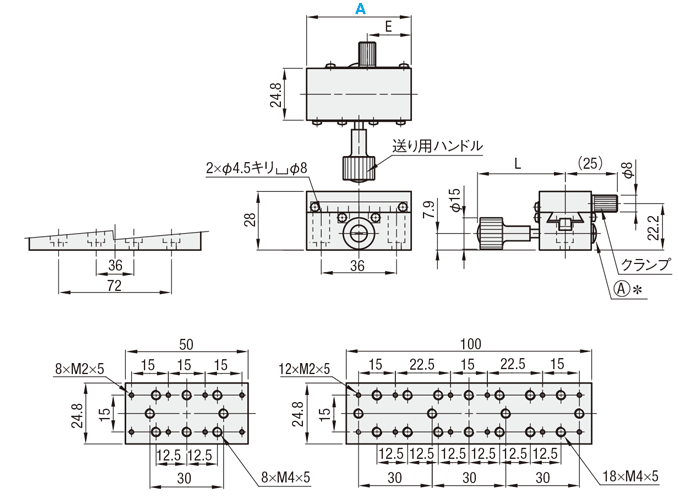

外形図・規格表

XSP A50 A100

A100の場合取付穴は下記です。(4箇所)

[ ! ]マイナスドライバーで、Ⓐ（予圧調整ねじ）を右方向に締めつければしっとりとした動きが得られ、
左方向へ緩めれば素早く滑らかな動きが得られます。

[ M ] 材質アルミ合金
[ S ] 表面処理黒アルマイト

規格表

型式

XSP100

・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

型式

ステージ面
(mm)

移動量
(mm)

ハンドル1回転
移動量(mm)

耐荷重(N)

移動精度

自重
(kg)

付属品(2本)

￥基準単価

Type

水平

垂直

真直度

Type M−L

XSP

50×24.8

±16

29.4

14.7

30μm

0.13

SCB4−8

16,820

100

100×24.8

±40

39.2

19.6

0.24

21,660

[ ! ]最小読取（バーニア目盛）：0.1mm/目盛
[ ! ]ハンドルカバーHDCVR15（別売）：φ15のハンドルに取りつけるだけでハンドル径を大きくできます。>>こちら
[ ! ]アジャスタブルプレートXPLT：取付穴のあわないステージを重ねる際にご利用下さい。>>こちら

型番リスト

表示件数

型番

XSP50

XSP100

移動量（範囲選択）

(mm)

耐荷重（範囲）

(N)

テーブル長さ（範囲）

(mm)

テーブルサイズ(長さ) L

(mm)

耐荷重

(N)

移動量(X距離)

(mm)

RoHS?

最小発注数量

±10.1～30.0	5.1～30.0	41～60	50	29.4	±16	10	1個
±30.1～	30.1～50.0	91～120	100	39.2	±40	10	1個

通常単価(税別) (税込単価)	通常出荷日

18,550円 ( 20,405円 )	在庫品1日目当日出荷可能
23,880円 ( 26,268円 )	在庫品1日目当日出荷可能

基本情報

スリムな形状のアリ溝ラック&ピニオン式ステージです。

＜手動ステージ総合情報ページ＞
手動ステージの専用ページをご用意しました。よくあるご質問も含めカタログに載せきれない情報なども多数掲載しています。
選定の際に気になることがございましたらこちらも併せてご確認ください。
https://jp.misumi-ec.com/special/xy_stages/New!!! FAカメラ位置調整　特設ページリリースのお知らせ『実験用』から『量産機』まで、幅広い用途で役立つ商品や事例をご紹介しています。
ダウンロード可能な3D CADや部品表を使って、設計時間の短縮にお役立てください。

ご注意

当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

技術情報

納期・価格

価格表

・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

型式

ステージ面
(mm)

移動量
(mm)

ハンドル1回転
移動量(mm)

耐荷重(N)

移動精度

自重
(kg)

付属品(2本)

￥基準単価

Type

水平

垂直

真直度

Type M−L

XSP

50×24.8

±16

29.4

14.7

30μm

0.13

SCB4−8

16,820

100

100×24.8

±40

39.2

19.6

0.24

21,660

■数量スライド価格（[ ! ]1円未満切り捨て）こちら

数量区分	標準対応		個別対応
数量区分	小口		大口
数　量	1～4	5～10	11～
値引率	基準単価	5%	10%
出荷日	通常		お見積り

[ ! ]表示数量超えはWOSにてご確認ください。

納期

在庫品

翌日出荷 >>こちら

[ ! ]ご希望によりPM5:00迄、当日出荷受付致します。

出荷日については、こちらをご覧ください。

カタログ

カタログ (見開き版)

現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
