スプリングプランジャ先端タップ付タイプ
- chemSHERPA対応品あり
- 通常単価(税別)
- 840円～1,900円
- 税込単価
- 924円～2,090円
通常出荷日：在庫品1日目当日出荷可能
【特長】先端にストップピンやウレタンプッシャを取り付けて使用することができます。
- 取付取外しは後部六角穴は使用せず、専用工具の スプリングプランジャ用レンチをご使用ください。
- 無給油で0°給油では5°以内で使用してください。傾斜がある箇所への使用は想定しておりません。また、せん断荷重はデータがございません。
- 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
未確定：候補が16型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
外形図・規格表

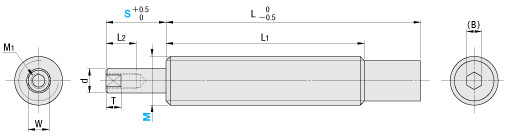

外形図
- [ ! ]W寸法の公差は±0.05(参考値)です。
- [ ! ]取付取外しの際は、後部の六角穴は使用しないでください。
後部の六角穴部分はばねの飛び出し防止の役割を果たしています。お客様側での使用は想定しておりません。専用工具は>>こちら
| Type | ボディ | ピン | スプリング | 使用可能 温度 | |||||
| [ M ]材質 | [ H ]硬度 | [ S ]表面処理 | [ M ]材質 | [ H ]硬度 | [ S ]表面処理 | [ M ]材質 | |||
| 軽荷重用 | PJLTP | M12: SCM435 M16〜M20: S45C | 29〜35HRC | 四三酸化鉄皮膜 | S45C | 57〜63HRC (浸炭焼入) | 無電解ニッケルメッキ | SWP－B | −30〜80℃ |
| 重荷重用 | PJHTP | 四三酸化鉄皮膜 | |||||||
- [ ! ]水中での仕様は想定しておりません。
- [ ! ]お客さま側での分解や改造は想定しておりません。
- [ ! ]標準品で指定ができない仕様・寸法をご希望の場合は、カタログ規格外品サービスにて製作可否を含めたお見積もりをお願いします。
規格表
| 型式 | − | S |
| PJLTP12 PJHTP16 | − − | 20 15 |
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
[ ! ]カタログ記載の荷重を実測値へ修正しました。製品自体に変更はございません。
■耐久回数(参考値)
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
| 型式 | ストローク S | d | L | L1 | M1 (並目) | L2 | W | T | (B) | 軽荷重用 | 重荷重用 | ￥基準単価 | |||
| Type | M (並目) | 荷重(N) | 荷重(N) | ||||||||||||
| min. | max. | min. | max. | ||||||||||||
| PJLTP PJHTP | 12 | 15 | 5.5 | 51 | 35 | M3 | 6 | 4 | 4 | 4 | 2.3 | 19.4 | 5.1 | 53.6 | 840 |
| 20 | 78 | 35 | 4.1 | 22.5 | 8.7 | 56.1 | 910 | ||||||||
| 16 | 15 | 8 | 60 | 35 | M4 | 8 | 7 | 5 | 5 | 9.7 | 39.7 | 14.2 | 79.4 | 920 | |
| 20 | 85 | 35 | 8.6 | 40.1 | 16.8 | 80.4 | 1,060 | ||||||||
| 30 | 125 | 35 | 17.0 | 38.0 | 19.8 | 81.2 | 1,390 | ||||||||
| 20 | 15 | 10 | 60 | 45 | M5 | 10 | 8 | 6 | 6 | 14.4 | 79.4 | 22.5 | 147.1 | 1,410 | |
| 20 | 72 | 45 | 13.9 | 83.4 | 23.0 | 157.9 | 1,550 | ||||||||
| 30 | 96 | 45 | 13.6 | 88.3 | 18.6 | 154.0 | 1,900 | ||||||||
- [ ! ]荷重min. はピンが沈み始める荷重(初期荷重)、max. はピンを最大限沈めたときの荷重です。
[ ! ]カタログ記載の荷重を実測値へ修正しました。製品自体に変更はございません。
■耐久回数(参考値)
| 型式 | 耐久回数 推定(万回) | |
| Type | M-Ｓ | |
| PJLTP | 12-15 | 3 |
| 12-20 | 1000 | |
| 16-15 | ||
| 16-20 | ||
| 16-30 | ||
| 20-15 | ||
| 20-20 | ||
| 20-30 | ||
| PJHTP | 12-15 | 4 |
| 12-20 | ||
| 16-15 | 100 | |
| 16-20 | 1000 | |
| 16-30 | ||
| 20-15 | 4 | |
| 20-20 | 3 | |
| 20-30 | ||
- [ ! ]耐久回数は参考値であり保証値ではございません。実際の耐久回数は使用環境により異なりますので予めご了承ください。
