位置決めピン用ブッシュ長円タイプ ツバ付（ノック回り止め）
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
外形図・規格表

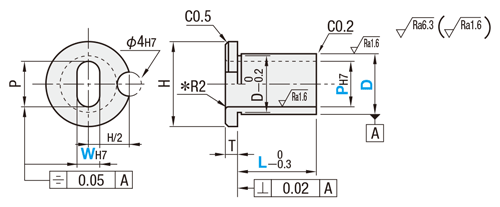

外形図
＊肉厚が2ミリ以下（D－P）/2≦２の場合はR0.5となります。
H寸・T寸は一般公差中級です。
| 寸法区分 | 公差 (mm) | |
| を超え | 以下 | |
| 0.5 | 3 | ±0.1 |
| 3 | 6 | |
| 6 | 30 | ±0.2 |
| 30 | 120 | ±0.3 |
| Type | [ M ]材質 | [ S ]表面処理 | [ H ]硬度 | |
| p6 | m6 | |||
| JBPE | JBE | SKS3相当 | − | 56〜60HRC |
| JBPEM | JBEM | 無電解ニッケルメッキ | 56〜60HRC | |
| JBPES | JBES | SUS304 | - | - |
注文例
| 型式 | − | P | − | W | − | L |
| JBPES20 | − | P13.0 | − | W3.22 | − | L20 |
| JBEM10 | − | P6.8 | − | W4.8 | − | L15 |
規格表
| 型式 | PH7 | WH7 | L | T | H | |||
| Type | D | D許容差 | 指定0.01mm単位 | 指定0.01mm単位 | 指定1mm単位 | |||
| p6 | m6 | |||||||
| (p6) JBPE JBPEM JBPES (m6) JBE JBEM JBES | 10 | ＋0.024 ＋0.015 | ＋0.015 ＋0.006 | 4.00〜8.00 | 3.00≦W＜P | 8〜40 L＋T≦P×3 | 3 | 14 |
| 12 | ＋0.029 ＋0.018 | ＋0.018 ＋0.007 | 4.00〜10.00 | 16 | ||||
| 16 | 8.00〜14.00 | 20 | ||||||
| 20 | ＋0.035 ＋0.022 | ＋0.021 ＋0.008 | 10.00〜18.00 | 26 | ||||
| 25 | 13.00〜22.00 | 5 | 30 | |||||
| 30 | 16.00〜25.00 | 35 | ||||||
| 35 | ＋0.042 ＋0.026 | ＋0.025 ＋0.009 | 18.0〜25.00 | 40 | ||||
使用例
[ ! ]Ｄ部取り付け穴とノックピン穴φ4の位置が
重ならないよう、使用例のように段付きピンや
大頭形状ピンのご使用をご検討ください。
関連部品
| 位置決めピン | 治具ブッシュ | ||
| カテゴリページ | 位置決めピン | 治具ブッシュ | |
| 代表商品 | 位置決めピン 大頭フラットタイプ －おねじ－ | 位置決めピン 大頭フラットタイプ －圧入－ | 位置決めピン用ブシュ 抜け止め切欠きタイプ |
| 画像 |  |  |  |
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
クリーン洗浄・梱包済みでお届けします
|
|---|
- ( - ) | 5日目 |
- |
- ( - ) | 5日目 |
- |
- ( - ) | 5日目 |
- |
- ( - ) | 5日目 |
- |
- ( - ) | 5日目 |
- |
- ( - ) | 5日目 |
- |
- ( - ) | 5日目 |
- |
- ( - ) | 5日目 |
- |
- ( - ) | 5日目 |
- |
- ( - ) | 5日目 |
- |
- ( - ) | 5日目 |
- |
- ( - ) | 5日目 |
- |
- ( - ) | 5日目 |
- |
- ( - ) | 5日目 |
- |
- ( - ) | 5日目 |
|
- ( - ) | 5日目 |
|
- ( - ) | 5日目 |
|
- ( - ) | 5日目 |
|
- ( - ) | 5日目 |
|
- ( - ) | 5日目 |
|
- ( - ) | 5日目 |
|
- ( - ) | 5日目 |
- |
- ( - ) | 5日目 |
- |
- ( - ) | 5日目 |
- |
- ( - ) | 5日目 |
- |
- ( - ) | 5日目 |
- |
- ( - ) | 5日目 |
- |
- ( - ) | 5日目 |
- |
- ( - ) | 5日目 |
- |
- ( - ) | 5日目 |
- |
- ( - ) | 5日目 |
- |
- ( - ) | 5日目 |
- |
- ( - ) | 5日目 |
- |
- ( - ) | 5日目 |
- |
- ( - ) | 5日目 |
- |
- ( - ) | 5日目 |
|
- ( - ) | 5日目 |
|
- ( - ) | 5日目 |
|
- ( - ) | 5日目 |
|
- ( - ) | 5日目 |
|
- ( - ) | 5日目 |
|
- ( - ) | 5日目 |
詳細情報
基本情報
位置決め用穴が長円形状のブッシュです。
ノックピン用の切り欠き加工が回り止めのために施されています。
【新商品情報】
新たに防錆に長けたSUS304の規格が追加されました。
【関連商品】位置決めピン用ブシュ 長円タイプ 二面フランジ/ 二面フランジエコノミー
ご注意
- 洗浄品はこちらからご選定いただけます。
- 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
納期・価格
価格表
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
| D | ￥基準単価 | ||
| JBPE・JBE | JBPEM・JBEM | JBPES・JBES | |
| 10 | 3,530 | 4,240 | 5,170 |
| 12 | 3,720 | 4,460 | 5,920 |
| 16 | 4,330 | 5,190 | 6,000 |
| 20 | 5,370 | 6,450 | 6,840 |
| 25 | 6,020 | 7,220 | 8,850 |
| 30 | 6,070 | 7,290 | 9,470 |
| 35 | 6,680 | 8,010 | 10,640 |
| 数量区分 | 標準対応 | 個別対応 | ||
| 小口 | 大口 | |||
| 数 量 | 1～9 | 10～14 | 15〜20 | 21～ |
| 値引率 | 基準単価 | 5% | 15% | お見積り |
| 出荷日 | 通常 | |||
