治具用位置決めピン 並級止めねじ部ショートタイプ ツバなしタイプ

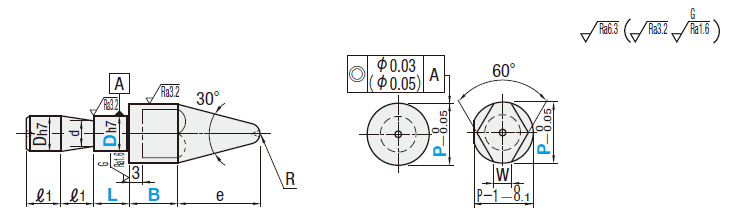

治具用位置決めピン 並級止めねじ部ショートタイプ ツバなしタイプ:関連画像
e=P/2÷tan15°+R−(R÷sin15°)
Type 材質 硬度
全周溝 形状
ELNSA SCM435 焼入硬度
35〜40HRC
ELNSD ダイヤ
TELNSA SCM415 浸炭焼入硬度
55HRC〜(深度0.7〜0.8)
TELNSD ダイヤ

Type 材質 硬度 表面処理
全周溝 形状
R-LNSA SCM435 35〜40HRC
(表面750HV〜)
硬質クロムメッキ
R-LNSD ダイヤ
D-LNSA SKD11相当 55HRC〜
(表面3000HV)
ディコ−ト®処理
D-LNSD ダイヤ

規格表

型式 P B L

Type   D
ELASA   6 P5.0 B10 L5
ELNSA   8 P12.0 B15 L8
型式 P
指定
0.1mm単位
B
指定
1mm単位
L
指定
1mm単位
R W ¥基準単価
Type Dh7 ELNSA ELNSD TELNSA TELNSD R-LNSA R-LNSD D-LNSA D-LNSD
焼入
(丸)
ELNSA

(ダイヤ)
ELNSD
浸炭
(丸)
TELNSA

(ダイヤ)
TELNSD
硬質クロム
(丸)
R-LNSA

(ダイヤ)
R-LNSD
ディコート
(丸)
D-LNSA

(ダイヤ)
D-LNSD
6  0
−0.012
8.0~12.0 2〜30 5~10 3 3   710   930 1,230 1,490 1,210 1,430 2,380 3,090
8  0
−0.015
10.0~16.0 4 3.5   950 1,230 1,370 1,680 1,450 1,730 2,570 3,340
10 12.0~20.0 4 4 1,100 1,410 1,380 1,700 1,600 1,910 2,840 3,700
12  0
−0.018
14.0~25.0 6 6 1,380 1,790 1,660 2,080 1,880 2,290 3,110 4,040
16 18.0~32.0 8 8 1,660 2,170 1,960 2,470
20  0
−0.021
22.0~35.0 8 9 2,520 2,950 2,840 3,280
ディコート処理品とダイヤ形状はB寸5mm〜の指定となります。

追加工

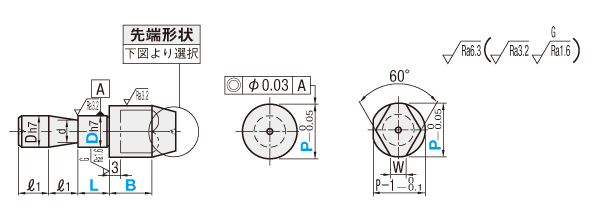

治具用位置決めピン 並級止めねじ部ショートタイプ ツバなしタイプ:関連画像

3Dプレビュー生成型番

  • ※型番が未確定のためサンプル型番で表示しています。
    左部の「仕様・寸法の指定」から選定し、型番を確定頂くことで、指定寸法の3Dプレビューを表示することができます。
Loading...
型番
D-LNSA6-P[8-12/0.1]-B[5-30/1]-L[5-10/1]
D-LNSA8-P[10-16/0.1]-B[5-30/1]-L[5-10/1]
D-LNSA10-P[12-20/0.1]-B[5-30/1]-L[5-10/1]
D-LNSA12-P[14-25/0.1]-B[5-30/1]-L[5-10/1]
D-LNSD6-P[8-12/0.1]-B[5-30/1]-L[5-10/1]
D-LNSD8-P[10-16/0.1]-B[5-30/1]-L[5-10/1]
D-LNSD10-P[12-20/0.1]-B[5-30/1]-L[5-10/1]
D-LNSD12-P[14-25/0.1]-B[5-30/1]-L[5-10/1]
ELNSA6-P[8-12/0.1]-B[2-30/1]-L[5-10/1]
ELNSA8-P[10-16/0.1]-B[2-30/1]-L[5-10/1]
ELNSA10-P[12-20/0.1]-B[2-30/1]-L[5-10/1]
ELNSA12-P[14-25/0.1]-B[2-30/1]-L[5-10/1]
ELNSA16-P[18-32/0.1]-B[2-30/1]-L[5-10/1]
ELNSA20-P[22-35/0.1]-B[2-30/1]-L[5-10/1]
ELNSD6-P[8-12/0.1]-B[5-30/1]-L[5-10/1]
ELNSD8-P[10-16/0.1]-B[5-30/1]-L[5-10/1]
ELNSD10-P[12-20/0.1]-B[5-30/1]-L[5-10/1]
ELNSD12-P[14-25/0.1]-B[5-30/1]-L[5-10/1]
ELNSD16-P[18-32/0.1]-B[5-30/1]-L[5-10/1]
ELNSD20-P[22-35/0.1]-B[5-30/1]-L[5-10/1]
R-LNSA6-P[8-12/0.1]-B[2-30/1]-L[5-10/1]
R-LNSA8-P[10-16/0.1]-B[2-30/1]-L[5-10/1]
R-LNSA10-P[12-20/0.1]-B[2-30/1]-L[5-10/1]
R-LNSA12-P[14-25/0.1]-B[2-30/1]-L[5-10/1]
R-LNSD6-P[8-12/0.1]-B[5-30/1]-L[5-10/1]
R-LNSD8-P[10-16/0.1]-B[5-30/1]-L[5-10/1]
R-LNSD10-P[12-20/0.1]-B[5-30/1]-L[5-10/1]
R-LNSD12-P[14-25/0.1]-B[5-30/1]-L[5-10/1]
TELNSA6-P[8-12/0.1]-B[2-30/1]-L[5-10/1]
TELNSA8-P[10-16/0.1]-B[2-30/1]-L[5-10/1]
TELNSA10-P[12-20/0.1]-B[2-30/1]-L[5-10/1]
TELNSA12-P[14-25/0.1]-B[2-30/1]-L[5-10/1]
TELNSA16-P[18-32/0.1]-B[2-30/1]-L[5-10/1]
TELNSA20-P[22-35/0.1]-B[2-30/1]-L[5-10/1]
TELNSD6-P[8-12/0.1]-B[5-30/1]-L[5-10/1]
TELNSD8-P[10-16/0.1]-B[5-30/1]-L[5-10/1]
TELNSD10-P[12-20/0.1]-B[5-30/1]-L[5-10/1]
TELNSD12-P[14-25/0.1]-B[5-30/1]-L[5-10/1]
TELNSD16-P[18-32/0.1]-B[5-30/1]-L[5-10/1]
TELNSD20-P[22-35/0.1]-B[5-30/1]-L[5-10/1]
型番通常単価スライド値引通常
出荷日
RoHS導入側先端形状 材質 取付側外径 D
(φ)
熱処理 同軸度 導入側外径 P
(φ)
取付部長さ L
(mm)
位置決め部長さ B
(mm)
表面処理

-

3日目 対応[スチール] SKD11相当6ズブ焼入並級 φ0.05(ディコート処理・TiCN処理)8 ~ 125 ~ 105 ~ 30ディコート処理

-

3日目 対応[スチール] SKD11相当8ズブ焼入並級 φ0.05(ディコート処理・TiCN処理)10 ~ 165 ~ 105 ~ 30ディコート処理

-

3日目 対応[スチール] SKD11相当10ズブ焼入並級 φ0.05(ディコート処理・TiCN処理)12 ~ 205 ~ 105 ~ 30ディコート処理

-

3日目 対応[スチール] SKD11相当12ズブ焼入並級 φ0.05(ディコート処理・TiCN処理)14 ~ 255 ~ 105 ~ 30ディコート処理

-

3日目 対応ダイヤ[スチール] SKD11相当6ズブ焼入並級 φ0.05(ディコート処理・TiCN処理)8 ~ 125 ~ 105 ~ 30ディコート処理

-

3日目 対応ダイヤ[スチール] SKD11相当8ズブ焼入並級 φ0.05(ディコート処理・TiCN処理)10 ~ 165 ~ 105 ~ 30ディコート処理

-

3日目 対応ダイヤ[スチール] SKD11相当10ズブ焼入並級 φ0.05(ディコート処理・TiCN処理)12 ~ 205 ~ 105 ~ 30ディコート処理

-

3日目 対応ダイヤ[スチール] SKD11相当12ズブ焼入並級 φ0.05(ディコート処理・TiCN処理)14 ~ 255 ~ 105 ~ 30ディコート処理

-

2日目 対応[スチール] SCM4356ズブ焼入並級 φ0.038 ~ 125 ~ 102 ~ 30なし

-

2日目 対応[スチール] SCM4358ズブ焼入並級 φ0.0310 ~ 165 ~ 102 ~ 30なし

-

2日目 対応[スチール] SCM43510ズブ焼入並級 φ0.0312 ~ 205 ~ 102 ~ 30なし

-

2日目 対応[スチール] SCM43512ズブ焼入並級 φ0.0314 ~ 255 ~ 102 ~ 30なし

-

2日目 対応[スチール] SCM43516ズブ焼入並級 φ0.0318 ~ 325 ~ 102 ~ 30なし

-

2日目 対応[スチール] SCM43520ズブ焼入並級 φ0.0322 ~ 355 ~ 102 ~ 30なし

-

2日目 対応ダイヤ[スチール] SCM4356ズブ焼入並級 φ0.038 ~ 125 ~ 105 ~ 30なし

-

2日目 対応ダイヤ[スチール] SCM4358ズブ焼入並級 φ0.0310 ~ 165 ~ 105 ~ 30なし

-

2日目 対応ダイヤ[スチール] SCM43510ズブ焼入並級 φ0.0312 ~ 205 ~ 105 ~ 30なし

-

2日目 対応ダイヤ[スチール] SCM43512ズブ焼入並級 φ0.0314 ~ 255 ~ 105 ~ 30なし

-

2日目 対応ダイヤ[スチール] SCM43516ズブ焼入並級 φ0.0318 ~ 325 ~ 105 ~ 30なし

-

2日目 対応ダイヤ[スチール] SCM43520ズブ焼入並級 φ0.0322 ~ 355 ~ 105 ~ 30なし

-

3日目 対応[スチール] SCM4356ズブ焼入並級 φ0.038 ~ 125 ~ 102 ~ 30硬質クロムメッキ

-

3日目 対応[スチール] SCM4358ズブ焼入並級 φ0.0310 ~ 165 ~ 102 ~ 30硬質クロムメッキ

-

3日目 対応[スチール] SCM43510ズブ焼入並級 φ0.0312 ~ 205 ~ 102 ~ 30硬質クロムメッキ

-

3日目 対応[スチール] SCM43512ズブ焼入並級 φ0.0314 ~ 255 ~ 102 ~ 30硬質クロムメッキ

-

3日目 対応ダイヤ[スチール] SCM4356ズブ焼入並級 φ0.038 ~ 125 ~ 105 ~ 30硬質クロムメッキ

-

3日目 対応ダイヤ[スチール] SCM4358ズブ焼入並級 φ0.0310 ~ 165 ~ 105 ~ 30硬質クロムメッキ

-

3日目 対応ダイヤ[スチール] SCM43510ズブ焼入並級 φ0.0312 ~ 205 ~ 105 ~ 30硬質クロムメッキ

-

3日目 対応ダイヤ[スチール] SCM43512ズブ焼入並級 φ0.0314 ~ 255 ~ 105 ~ 30硬質クロムメッキ

-

5日目 対応[スチール] SCM4156浸炭焼入並級 φ0.038 ~ 125 ~ 102 ~ 30なし

-

5日目 対応[スチール] SCM4158浸炭焼入並級 φ0.0310 ~ 165 ~ 102 ~ 30なし

-

5日目 対応[スチール] SCM41510浸炭焼入並級 φ0.0312 ~ 205 ~ 102 ~ 30なし

-

5日目 対応[スチール] SCM41512浸炭焼入並級 φ0.0314 ~ 255 ~ 102 ~ 30なし

-

5日目 対応[スチール] SCM41516浸炭焼入並級 φ0.0318 ~ 325 ~ 102 ~ 30なし

-

5日目 対応[スチール] SCM41520浸炭焼入並級 φ0.0322 ~ 355 ~ 102 ~ 30なし

-

5日目 対応ダイヤ[スチール] SCM4156浸炭焼入並級 φ0.038 ~ 125 ~ 105 ~ 30なし

-

5日目 対応ダイヤ[スチール] SCM4158浸炭焼入並級 φ0.0310 ~ 165 ~ 105 ~ 30なし

-

5日目 対応ダイヤ[スチール] SCM41510浸炭焼入並級 φ0.0312 ~ 205 ~ 105 ~ 30なし

-

5日目 対応ダイヤ[スチール] SCM41512浸炭焼入並級 φ0.0314 ~ 255 ~ 105 ~ 30なし

-

5日目 対応ダイヤ[スチール] SCM41516浸炭焼入並級 φ0.0318 ~ 325 ~ 105 ~ 30なし

-

5日目 対応ダイヤ[スチール] SCM41520浸炭焼入並級 φ0.0322 ~ 355 ~ 105 ~ 30なし

Loading...

  1. 1

価格表

数量スライド価格1円未満切り捨て) P.127
◦焼入品
数量区分 標準対応 個別対応
小口 大口 大口
数 量 1~19 20~34 35~49 50~99 100~200 201~
値引率 基準単価 5% 10% 18% 18% お見積り
出荷日 通常 +5日
表示数量超えはWOSにてご確認ください。
◦浸炭焼入品・硬質クロム品
数量区分 標準対応 個別対応
小口 大口 大口
数 量 1~19 20~34 35~49 50~99 100~200 201~
値引率 基準単価 5% 10% 18% 18% お見積り
出荷日 通常 +7日
表示数量超えはWOSにてご確認ください。
◦ディコート®処理品
数量区分 標準対応 個別対応
小口 大口 大口
数 量 1~19 20~34 35~49 50~99 100~200 201~
値引率 基準単価 5% 10% 18% 25% お見積り
出荷日 通常 +4日
表示数量超えはWOSにてご確認ください。
標準対応大口以上はストーク対応なし

納期

治具用位置決めピン 並級止めねじ部ショートタイプ ツバなしタイプ:関連画像


出荷日については、コチラをご覧ください。



基本情報

基本形状 治具ピン ツバ無 導入側先端タイプ 先端R(B形状) 取付側形状 全周溝(止めねじ)
導入側公差 並級 0/-0.05
