ベアリングホルダセット　インロー止め輪付タイプ

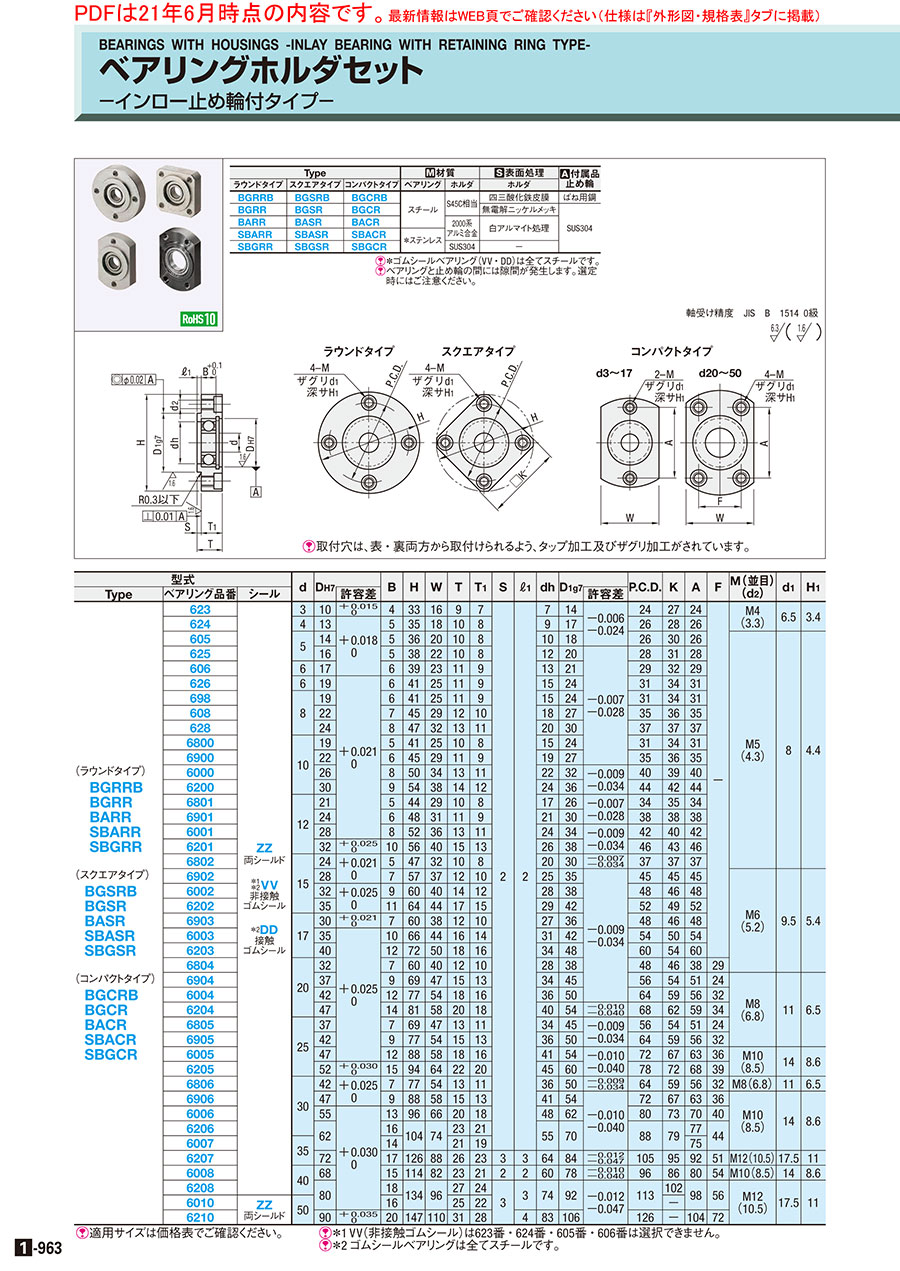

カタログ |P.1-963

納期短縮
一部当日出荷可能

4.7

平均満足度4.7

この商品のレビューをみる（20件）

通常単価(税別): 1,230円～10,750円

税込単価: 1,353円～11,825円

エコノミーシリーズ

価格が安い代替相当品があります

MISUMI economy

ミスミ

【エコノミーシリーズ】 RoHS対応ベアリングホルダセットフランジ型省スペースタイプ

通常価格(税別)： 910円 (税込価格：1,001円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

ベアリングホルダセット　止め輪付タイプ

4.5

通常価格(税別)： 1,110円 (税込価格：1,221円)

通常出荷日：在庫品1日目

従来のザグリ穴を適用しており、表・裏両方から取付られるよう、タップ穴加工及びザ...

詳細情報を確認する

環境対応
RoHS対応（10物質）
本体形状
フランジ形インロータイプ
ベアリング個数
シングル
使用ベアリング
深溝玉軸受
止め輪
あり
材質証明書
対象

ご注意

当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

未確定：候補が1,370型番あります。

外形図・規格表
型番リスト
詳細情報
カタログ

外形図・規格表

外形図

ラウンドタイプスクエアタイプコンパクトタイプ d3～17 d20～50 ベアリングホルダセット　インロー止め輪付タイプ:関連画像

軸受け精度　JIS　B　1514 0級
[ ! ]取付穴は、表・裏両方から取付けられるよう、タップ加工及びザグリ加工がされています。
[ ! ]指示無き寸法公差はJISB0405m級に準じる。ただし、ℓ₁寸法公差は除く。

Type			[ M ]材質		[ S ]表面処理	[ A ]付属品止め輪
ラウンドタイプ	スクエアタイプ	コンパクトタイプ	ベアリング	ホルダ	ホルダ	[ A ]付属品止め輪
BGRRB	BGSRB	BGCRB	スチール	S45C相当	四三酸化鉄皮膜	ばね用鋼
BGRR	BGSR	BGCR		S45C相当	無電解ニッケルメッキ	SUS304
BARR	BASR	BACR		2000系アルミ合金	白アルマイト処理	SUS304
SBARR	SBASR	SBACR	＊ステンレス	2000系アルミ合金	白アルマイト処理
SBGRR	SBGSR	SBGCR	＊ステンレス	SUS304	−

[ ! ]＊ゴムシールベアリング（VV・DD）は全てスチールです。
[ ! ]ベアリングと止め輪の間には隙間が発生します。選定時にはご注意ください。

規格表

型式

Type	ベアリング	シール
BGRR BGCR	6000 6903	ZZ DD

型式			d	D_H7		B	H	W	T	T₁	S	ℓ₁	dh	D_1g7		P.C.D.	K	A	F	M(並目) (d₂)	d₁	H₁
Type	ベアリング品番	シール	d	D_H7	許容差	B	H	W	T	T₁	S	ℓ₁	dh	D_1g7	許容差	P.C.D.	K	A	F	M(並目) (d₂)	d₁	H₁
(ラウンドタイプ) BGRRB BGRR BARR SBARR SBGRR (スクエアタイプ) BGSRB BGSR BASR SBASR SBGSR (コンパクトタイプ) BGCRB BGCR BACR SBACR SBGCR	623	ZZ 両シールド＊1 ＊2VV 非接触ゴムシール＊2DD 接触ゴムシール	3	10	＋ 0.015 0	4	33	16	9	7	2	2	7	14	−0.006 −0.024	24	27	24	−	M4 (3.3)	6.5	3.4
	624		4	13	＋ 0.018 0	5	35	18	10	8			9	17		26	28	26		M4 (3.3)	6.5	3.4
	605		5	14		5	36	20	10	8			10	18		26	30	26		M5 (4.3)	8	4.4
	625		5	16		5	38	22	10	8			12	20	−0.007 −0.028	28	31	28
	606		6	17		6	39	23	11	9			13	21		29	32	29
	626		6	19	＋ 0.021 0	6	41	25	11	9			15	24		31	34	31
	698		8	19		6	41	25	11	9			15	24		31	34	31
	608			22		7	45	29	12	10			18	27		35	36	35
	628			24		8	47	32	13	11			20	30		37	37	37
	6800		10	19		5	41	25	10	8			15	24		31	34	31
	6900			22		6	45	29	11	9			19	27		35	36	35
	6000			26		8	50	34	13	11			22	32	－0.009 －0.034	40	39	40
	6200			30		9	54	38	14	12			24	36	－0.009 －0.034	44	42	44
	6801		12	21		5	44	29	10	8			17	26	−0.007 −0.028	34	35	34
	6901			24		6	48	31	11	9			21	30	−0.007 −0.028	38	38	38
	6001			28		8	52	36	13	11			24	34	−0.009 −0.034	42	40	42
	6201			32	＋ 0.025 0	10	56	40	15	13			26	38	−0.009 −0.034	46	43	46
	6802		15	24	＋ 0.021 0	5	47	32	10	8			20	30	−0.007 −0.034	37	37	37
	6902			28	＋ 0.021 0	7	57	37	12	10			25	35	−0.009 −0.034	45	45	45		M6 (5.2)	9.5	5.4
	6002			32	＋ 0.025 0	9	60	40	14	12			28	38		48	46	48
	6202			35	＋ 0.025 0	11	64	44	17	15			29	42		52	49	52
	6903		17	30	＋ 0.021 0	7	60	38	12	10			27	36		48	46	48
	6003			35	＋ 0.025 0	10	66	44	16	14			31	42		54	50	54
	6203			40		12	72	50	18	16			34	48		60	54	60
	6804		20	32		7	60	40	12	10			28	38		48	46	38	29
	6904			37		9	69	47	15	13			34	45		56	54	51	24	M8 (6.8)	11	6.5
	6004			42		12	77	54	18	16			36	50		64	59	56	32
	6204			47		14	81	58	20	18			40	54	−0.010 −0.040	68	62	59	34
	6805		25	37		7	69	47	13	11			34	45	−0.009 −0.034	56	54	51	24
	6905			42		9	77	54	15	13			36	50	−0.009 −0.034	64	59	56	32
	6005			47		12	88	58	18	16			41	54	−0.010 −0.040	72	67	63	36	M10 (8.5)	14	8.6
	6205			52	＋ 0.030 0	15	94	64	22	20			45	60	−0.010 −0.040	78	72	68	39	M10 (8.5)	14	8.6
	6806		30	42	＋ 0.025 0	7	77	54	13	11			36	50	−0.009 −0.034	64	59	56	32	M8(6.8)	11	6.5
	6906			47	＋ 0.025 0	9	88	58	15	13			41	54	−0.010 −0.040	72	67	63	36	M10 (8.5)	14	8.6
	6006			55	＋ 0.030 0	13	96	66	20	18			48	62		80	73	70	40
	6206			62		16	104	74	23	21			55	70		88	79	77	44
	6007		35	62		14	104	74	21	19			55	70		88	79	75	44
	6207		35	72		17	126	88	26	23	3	3	64	84	−0.012 −0.047	105	95	92	51	M12(10.5)	17.5	11
	6008		40	68		15	114	82	23	21	2	2	60	78	−0.010 −0.040	96	86	80	54	M10(8.5)	14	8.6
	6208		40	80		18	134	96	27	24	3	3	74	92	−0.012 −0.047	113	102	98	56	M12 (10.5)	17.5	11
	6010	ZZ 両シールド	50	80		16	134	96	25	22		3	74	92		113	−	98	56
	6210	ZZ 両シールド	50	90	＋ 0.035 0	20	147	110	31	28		4	83	106		126	−	104	72

[ ! ]適用サイズは価格表でご確認ください。
[ ! ]＊1 VV（非接触ゴムシール）は623番・624番・605番・606番は選択できません。
[ ! ]＊2 ゴムシールベアリングは全てスチールです。

追加工

型式	−	（NA）
BGRR6000VV	−	NA

Alteration	ベアリング・止め輪組付なし
Code	NA
Spec.	ベアリング・止め輪をホルダに組み込まず、付属品として出荷します。
￥/1Code	無料

■ｄ穴内径公差

ｄ		内径公差 (mm)
(mm)
を超え	以下
0.6	2.5	0 －0.008

2.5	10	0 －0.008

10	18	0 －0.008

18	30	0 －0.010

30	50	0 －0.012

50	80	0 －0.015

[ ! ]公差寸法はJIS（0級）に準拠（JIS B 1514-1 2017）
