ヒンジピン 六角穴ツバ付ナット止めタイプ
- 通常単価(税別)
- -
- 税込単価
- -
【特徴】六角レンチで締結可能なヒンジピンです。【コンパクト設計おすすめ商品】・...
詳細情報を確認する規格・仕様：
- 大口分納
- 環境対応
- RoHS対応（10物質）
- 基本形状
- ツバ付
- 固定方法
- ナット止め(おねじ)
- 種類
- Ｌ寸指定
- 六角穴有無
- あり
- 材質証明書
- 対象
ご注意
- 精密洗浄・電解研磨を行ったヒンジピン 六角穴ツバ付ナット止めタイプを新発売いたしました。
- 標準品で指定できない仕様・寸法をご希望の場合は、カタログ規格外品サービス（>>こちら）より、製作可否含めたお見積もりをお願いします。
- 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
未確定：候補が232型番あります。

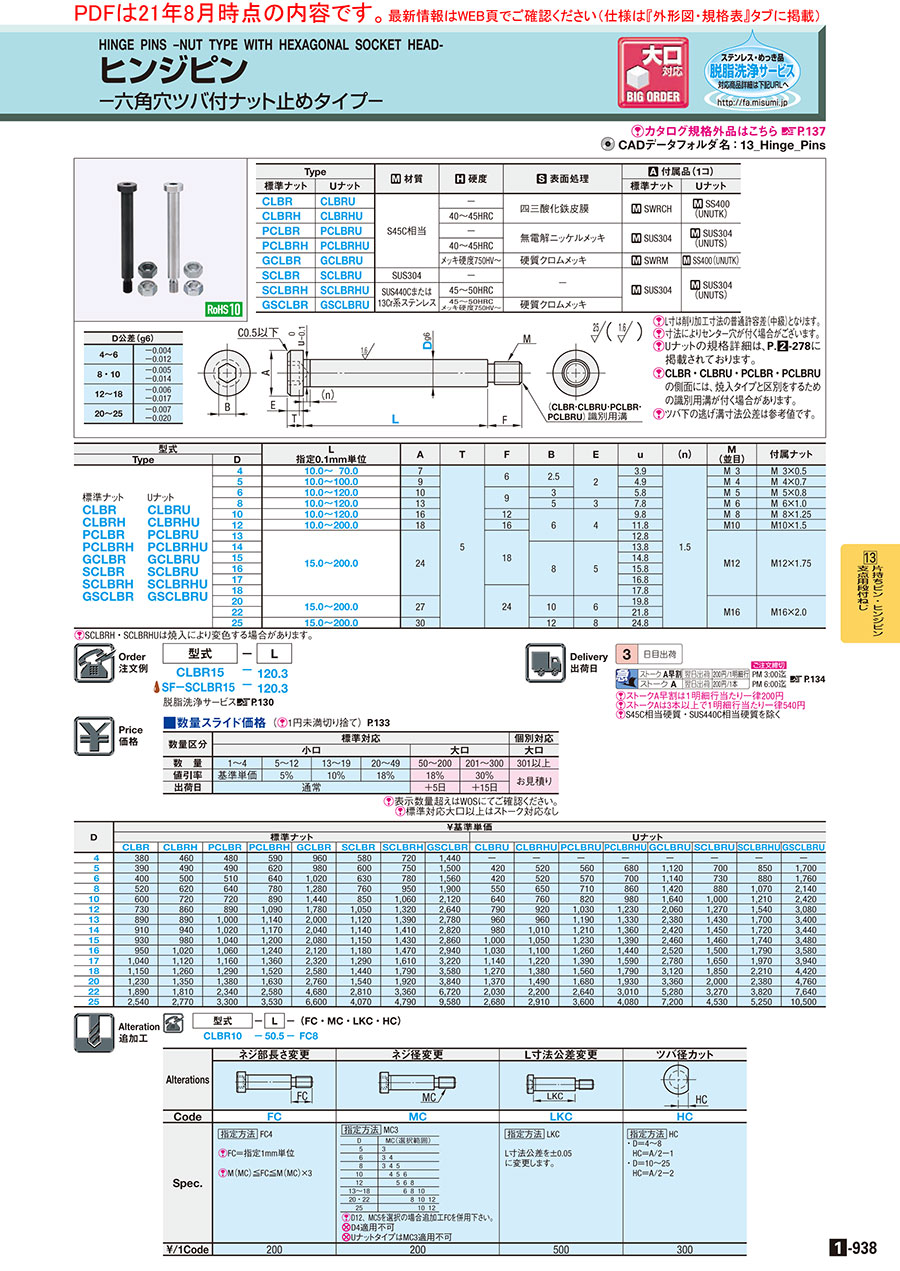

外形図・規格表
外形図
[ ! ]CLBR・CLBRU・PCLBR・PCLBRUの側面には、焼入タイプと区別をするための識別用溝があります。
[ ! ]ツバ下の逃げ溝寸法公差は参考値です。
[ ! ]寸法によりセンター穴が付く場合があります。
[ ! ]ナット１個付属しています。Uナットの規格詳細は（こちら）を参照ください。
| D公差(g6) | |
| 4〜6 | −0.004 −0.012 |
| 8・10 | −0.005 −0.014 |
| 12〜18 | −0.006 −0.017 |
| 20〜25 | −0.007 −0.020 |
| Type | [ M ]材質 | [ H ]硬度 | [ S ]表面処理 | [ A ]付属品(1コ) | ||
| 標準ナット | Uナット | 標準ナット | Uナット | |||
| CLBR | CLBRU | S45C相当 | − | 四三酸化鉄皮膜 | [ M ]SWRCH | [ M ]SS400 (UNUTK) |
| CLBRH | CLBRHU | 40〜45HRC | ||||
| PCLBR | PCLBRU | − | 無電解ニッケルメッキ | [ M ]SUS304 | [ M ]SUS304 (UNUTS) | |
| PCLBRH | PCLBRHU | 40〜45HRC | ||||
| GCLBR | GCLBRU | メッキ硬度750HV〜 | 硬質クロムメッキ | [ M ]SWRM | [ M ]SS400(UNUTK) | |
| SCLBR | SCLBRU | SUS304 | − | − | [ M ]SUS304 | [ M ]SUS304 (UNUTS) |
| SCLBRH | SCLBRHU | SUS440Cまたは 13Cr系ステンレス | 45〜50HRC | |||
| GSCLBR | GSCLBRU | 45〜50HRC メッキ硬度750HV〜 | 硬質クロムメッキ | |||
L、T、A寸法公差
[ ! ]JIS B 0405ｍ級(中級)に準拠。
寸法区分 | 公差 (㎜) | |
を超え | 以下 | |
0.5 | 3 | ±0.1 |
3 | 6 | ±0.1 |
6 | 30 | ±0.2 |
30 | 120 | ±0.3 |
120 | 400 | ±0.5 |
規格表
| 型式 | - | L |
| CLBR15 | - | 120.3 |
| 型式 | L 指定0.1mm単位 | A | T | F | B | E | u | (n) | M (並目) | 付属ナット | ||
| Type | D | |||||||||||
| 標準ナット CLBR CLBRH PCLBR PCLBRH GCLBR SCLBR SCLBRH GSCLBR | Uナット CLBRU CLBRHU PCLBRU PCLBRHU GCLBRU SCLBRU SCLBRHU GSCLBRU | 4 | 10.0〜 70.0 | 7 | 5 | 6 | 2.5 | 2 | 3.9 | 1.5 | M 3 | M 3×0.5 |
| 5 | 10.0〜100.0 | 9 | 4.9 | M 4 | M 4×0.7 | |||||||
| 6 | 10.0〜120.0 | 10 | 9 | 3 | 5.8 | M 5 | M 5×0.8 | |||||
| 8 | 10.0〜120.0 | 13 | 5 | 3 | 7.8 | M 6 | M 6×1.0 | |||||
| 10 | 10.0〜120.0 | 16 | 12 | 6 | 4 | 9.8 | M 8 | M 8×1.25 | ||||
| 12 | 10.0〜200.0 | 18 | 16 | 11.8 | M10 | M10×1.5 | ||||||
| 13 | 15.0〜200.0 | 24 | 18 | 12.8 | M12 | M12×1.75 | ||||||
| 14 | 8 | 5 | 13.8 | |||||||||
| 15 | 14.8 | |||||||||||
| 16 | 15.8 | |||||||||||
| 17 | 16.8 | |||||||||||
| 18 | 24 | 17.8 | ||||||||||
| 20 | 15.0〜200.0 | 27 | 10 | 6 | 19.8 | M16 | M16×2.0 | |||||
| 22 | 21.8 | |||||||||||
| 25 | 15.0〜200.0 | 30 | 12 | 8 | 24.8 | |||||||
追加工
| Alterations | ねじ部長さ変更 | ねじ径変更 | L寸法公差変更 | ツバ径カット | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
 |  |  |  | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Code | FC | MC | LKC | HC | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Spec. | 指定方法 FC4 [ ! ]FC＝指定1mm単位 [ ! ] M(MC)≦FC≦M(MC)×3 | 指定方法 MC3
[ NG ]D4適用不可 [ NG ]UナットタイプはMC3適用不可 | 指定方法 LKC L寸法公差を±0.05 に変更します。 | 指定方法 HC ・D＝4〜8 ・D＝10〜25 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ￥/1Code | 200 | 200 | 500 | 300 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
関連リンク
規格外品サービスへのご案内
特注お見積もりおよびご注文を承っております。
製作可否を含めたお見積もりとなりますため、製作が不可能な場合もございます。予めご了承ください。
・寸法が記載されているポンチ絵、2DCAD図などを所持している場合は 「2D図面加工品」 へお見積もりをご依頼ください。
・標準品で取り扱いのないサイズ変更や追加工をご希望の場合は図面の有無を問わず「カタログ規格外品」へお見積もりをご依頼ください。
※お見積もりご回答までに3～5営業日（土日・祝日含まず）をいただいております。
特注お見積もりおよびご注文を承っております。
製作可否を含めたお見積もりとなりますため、製作が不可能な場合もございます。予めご了承ください。
・寸法が記載されているポンチ絵、2DCAD図などを所持している場合は 「2D図面加工品」 へお見積もりをご依頼ください。
・標準品で取り扱いのないサイズ変更や追加工をご希望の場合は図面の有無を問わず「カタログ規格外品」へお見積もりをご依頼ください。
※お見積もりご回答までに3～5営業日（土日・祝日含まず）をいただいております。
規格外品サービスによくある質問
※上記FAQにて問題・疑問点が解決しない場合は規格外品ページ右上にある 「お問合せフォーム」 より問い合わせください。
※上記FAQにて問題・疑問点が解決しない場合は規格外品ページ右上にある 「お問合せフォーム」 より問い合わせください。
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
詳細情報
基本情報
【特徴】
六角レンチで締結可能なヒンジピンです。
【コンパクト設計おすすめ商品】
・極低頭六角穴ツバ付おねじタイプ
・極低頭六角穴ツバ付めねじタイプ
ご注意
- 精密洗浄・電解研磨を行ったヒンジピン 六角穴ツバ付ナット止めタイプを新発売いたしました。
- 標準品で指定できない仕様・寸法をご希望の場合は、カタログ規格外品サービス（>>こちら）より、製作可否含めたお見積もりをお願いします。
- 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
納期・価格
価格表
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
| D | ￥基準単価 | |||||||||||||||
| 標準ナット | Uナット | |||||||||||||||
| CLBR | CLBRH | PCLBR | PCLBRH | GCLBR | SCLBR | SCLBRH | GSCLBR | CLBRU | CLBRHU | PCLBRU | PCLBRHU | GCLBRU | SCLBRU | SCLBRHU | GSCLBRU | |
| 4 | 400 | 480 | 500 | 620 | 1,010 | 610 | 760 | 1,510 | - | - | - | - | - | - | - | - |
| 5 | 410 | 510 | 510 | 650 | 1,030 | 630 | 790 | 1,580 | 440 | 550 | 590 | 710 | 1,180 | 740 | 890 | 1,790 |
| 6 | 420 | 530 | 540 | 670 | 1,070 | 660 | 820 | 1,640 | 440 | 550 | 600 | 740 | 1,200 | 770 | 920 | 1,850 |
| 8 | 550 | 650 | 670 | 820 | 1,340 | 800 | 1,000 | 2,000 | 580 | 680 | 750 | 900 | 1,490 | 920 | 1,120 | 2,250 |
| 10 | 630 | 760 | 760 | 930 | 1,510 | 890 | 1,110 | 2,230 | 670 | 800 | 860 | 1,030 | 1,720 | 1,050 | 1,270 | 2,540 |
| 12 | 770 | 900 | 930 | 1,140 | 1,870 | 1,100 | 1,390 | 2,770 | 830 | 970 | 1,080 | 1,290 | 2,160 | 1,330 | 1,620 | 3,230 |
| 13 | 930 | 930 | 1,050 | 1,200 | 2,100 | 1,180 | 1,460 | 2,920 | 1,010 | 1,010 | 1,250 | 1,400 | 2,500 | 1,500 | 1,790 | 3,570 |
| 14 | 960 | 990 | 1,070 | 1,230 | 2,140 | 1,200 | 1,480 | 2,960 | 1,030 | 1,060 | 1,270 | 1,430 | 2,540 | 1,520 | 1,810 | 3,610 |
| 15 | 980 | 1,030 | 1,090 | 1,260 | 2,180 | 1,210 | 1,500 | 3,000 | 1,050 | 1,100 | 1,290 | 1,460 | 2,580 | 1,530 | 1,830 | 3,650 |
| 16 | 1,000 | 1,070 | 1,110 | 1,300 | 2,230 | 1,240 | 1,540 | 3,090 | 1,080 | 1,160 | 1,320 | 1,510 | 2,650 | 1,580 | 1,880 | 3,760 |
| 17 | 1,090 | 1,180 | 1,220 | 1,430 | 2,440 | 1,350 | 1,690 | 3,380 | 1,200 | 1,280 | 1,460 | 1,670 | 2,920 | 1,730 | 2,070 | 4,140 |
| 18 | 1,210 | 1,320 | 1,350 | 1,600 | 2,710 | 1,510 | 1,880 | 3,760 | 1,330 | 1,450 | 1,640 | 1,880 | 3,280 | 1,940 | 2,320 | 4,640 |
| 20 | 1,290 | 1,420 | 1,450 | 1,710 | 2,900 | 1,620 | 2,020 | 4,030 | 1,440 | 1,560 | 1,760 | 2,030 | 3,530 | 2,100 | 2,500 | 5,000 |
| 22 | 1,980 | 1,900 | 2,460 | 2,710 | 4,910 | 2,950 | 3,530 | 7,060 | 2,130 | 2,310 | 2,770 | 3,160 | 5,540 | 3,430 | 4,010 | 8,020 |
| 25 | 2,670 | 2,910 | 3,470 | 3,710 | 6,930 | 4,270 | 5,030 | 10,060 | 2,810 | 3,060 | 3,780 | 4,280 | 7,560 | 4,760 | 5,510 | 11,030 |
■数量スライド価格 （[ ! ]1円未満切り捨て） こちら
[ ! ]表示数量超えはWOSにてご確認ください。
[ ! ]標準対応大口以上はストーク対応なし
| 数量区分 | 標準対応 | 個別対応 | |||||
| 小口 | 大口 | 大口 | |||||
| 数 量 | 1〜4 | 5〜12 | 13〜19 | 20〜49 | 50〜200 | 201〜300 | 301以上 |
| 値引率 | 基準単価 | 5％ | 10％ | 18％ | 18％ | 35％ | お見積り |
| 出荷日 | 通常 | ＋5日 | ＋15日 | ||||
[ ! ]標準対応大口以上はストーク対応なし
