片持ちピン インローおねじ取付・おねじタイプ・標準タイプ
ご注意
- 洗浄品はこちらからご選定いただけます。
- 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
未確定：候補が258型番あります。

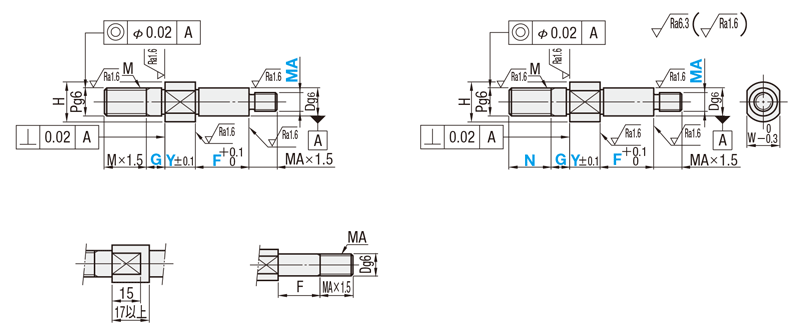

外形図・規格表
ねじ長さ固定タイプ
ねじ長さ指定タイプ
Y≧17のときの二面幅寸法
D＝MAの場合
[ ! ]寸法によりセンター穴が付く場合がございます。
[ ! ]おねじの逃げ寸法は別表をご参照ください。
[ ! ]おねじの逃げ寸法は別表をご参照ください。
| Type | [ M ]材質 | [ S ]表面処理 | |
| ねじ長さ固定タイプ | ねじ長さ指定タイプ | ||
| FXCC | FXNCC | S45C相当 | 四三酸化鉄皮膜 |
| PFXCC | PFXNCC | 無電解ニッケルメッキ | |
| SFXCC | SFXNCC | SUS304 | − |
規格表
| 型式 | − | Y | − | F | − | G | − | N | − | MA |
| FXCC8 | − | 15 | − | F25 | − | G5 | − | MA5 | ||
| FXNCC10 | − | 27 | − | F10 | − | G5 | − | N10 | − | MA6 |
| SF−SFXDC17 | − | 30 | − | F50 | − | G10 | − | MSC15 |
脱脂洗浄サービス >>こちら
[ ! ]おねじ逃げ加工寸法
| 並目ねじ | 細目ねじ | ||||||
| ねじ径 （M•MA） | g | r | f | ねじ径 （MSC） | g | r | f |
| 3 | 1.2～1.5 | 0.2～0.3 | 2.1～ 2.4 | 3 | 1.2～1.5 | 0.2～0.3 | 2.1～2.4 |
| 4 | 2.9～ 3.2 | 4 | 2.9～3.2 | ||||
| 5 | 3.9～ 4.1 | 5 | 3.9～4.1 | ||||
| 6 | 1.5～2.5 | 0.2～0.6 | 4.3～ 4.9 | 6 | 1.5～2.5 | 0.2～0.6 | 4.3～4.9 |
| 8 | 6.3～ 6.6 | 8 | 6.3～6.6 | ||||
| 10 | 8.1～ 8.3 | 10 | 8.3～8.6 | ||||
| 12 | 1.5～3.0 | 0.2～1.0 | 9.8～10.1 | 12 | 1.5～3.0 | 0.2～1.0 | 9.8～10.7 |
| 16 | 13.6～13.8 | 15 | 13.6～13.8 | ||||
| 20 | 1.5～4.0 | 17.0～17.2 | 20 | 1.5～4.0 | 17.2～18.8 | ||
| 24 | 2.5～5.0 | 0.2～1.5 | 20.2～20.7 | 25 | 2.5～5.0 | 0.2～1.5 | 20.2～23.2 |
| 30 | 26.0～26.2 | 30 | 26.2～28.2 | ||||
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
[ ! ]MAの（ ）付寸法、M15・M25は細目ねじとなります。MAをMSCに変えてご指定ください。 [ ! ] Nはねじ長さ指定タイプのみ指定可能です。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
| 型式 | Dg6 | 指定1mm単位 | MA(並目) 選択 | Pg6 | M (並目) | H | W | ￥基準単価 | ||||||||||||||||
| ねじ長さ固定タイプ | ねじ長さ指定タイプ | |||||||||||||||||||||||
| Type | No. | Y | F | G | [ ! ]N | |||||||||||||||||||
| FXCC | PFXCC | SFXCC | FXNCC | PFXNCC | SFXNCC | |||||||||||||||||||
| ねじ長さ 固定タイプ FXCC PFXCC SFXCC ねじ長さ 指定タイプ FXNCC PFXNCC SFXNCC | 3 | 3 | −0.002 −0.008 | 2〜30 | 3〜 50 | 3〜 8 | 3〜 6 | 3 | 3 | M 3 | 7 | 5 | 890 | 1,060 | 1,330 | 1,180 | 1,410 | 1,770 | ||||||
| 3A | 11 | 9 | 1,210 | 1,180 | － | 1,600 | － | － | ||||||||||||||||
| 4 | 4 | −0.004 −0.012 | 4〜 8 | 3 | 4 | 4 | M 4 | 8 | 6 | 970 | 1,160 | 1,450 | 1,280 | 1,530 | 1,920 | |||||||||
| 4A | 12 | 10 | 1,280 | 1,660 | － | 1,700 | － | － | ||||||||||||||||
| 5 | 5 | 5〜10 | 3 | 4 | 5 | 5 | M 5 | 9 | 7 | 1,310 | 1,560 | 1,950 | 1,740 | 2,080 | 2,600 | |||||||||
| 5A | 13 | 11 | 1,440 | 1,830 | － | 1,920 | － | － | ||||||||||||||||
| 6 | 6 | 2〜60 | 5〜100 | 5〜10 | 6〜12 | 4 | 5 | 6 | 6 | M 6 | 10 | 8 | 1,400 | 1,680 | 2,100 | 1,860 | 2,240 | 2,790 | ||||||
| 6A | 14 | 12 | 1,500 | 2,060 | － | 2,000 | － | － | ||||||||||||||||
| 8 | 8 | −0.005 −0.014 | 8〜16 | 5 | 6 | 8 | 8 | M 8 | 12 | 10 | 1,520 | 1,840 | 2,300 | 2,030 | 2,440 | 3,060 | ||||||||
| 8A | 16 | 14 | 1,730 | 2,280 | － | 2,320 | － | － | ||||||||||||||||
| 10 | 10 | 10〜20 | 6 | 8 | 10 | 10 | M10 | 15 | 13 | 1,640 | 1,950 | 2,460 | 2,170 | 2,600 | 3,280 | |||||||||
| 10A | 20 | 17 | 2,070 | 2,420 | － | 2,760 | － | － | ||||||||||||||||
| 12 | 12 | −0.006 −0.017 | 10〜150 | 5〜15 | 12〜24 | 6 | 8 | 10 | 12 | 12 | M12 | 17 | 14 | 1,850 | 2,220 | 2,780 | 2,460 | 2,940 | 3,700 | |||||
| 13 | 13 | 18 | 15 | 2,040 | 2,440 | 3,050 | 2,700 | 3,230 | 4,060 | |||||||||||||||
| 15 | 15 | 8 | 10 | 12 | (15) | 20 | 17 | 2,120 | 2,530 | 3,170 | 2,810 | 3,370 | 4,230 | |||||||||||
| 16 | 16 | 21 | 18 | 2,460 | 2,960 | 3,720 | 3,280 | 3,940 | 4,960 | |||||||||||||||
| 17 | 17 | 5〜20 | 10 | 12 | (15) | 16 | 23 | 20 | 2,600 | 3,150 | 3,960 | 3,480 | 4,190 | 5,270 | ||||||||||
| 18 | 18 | 2,670 | 3,210 | 4,020 | 3,560 | 4,270 | 5,360 | |||||||||||||||||
| 20 | 20 | −0.007 −0.020 | 4〜60 | 20〜40 | 10 | 12 | (15) | 16 | 20 | 20 | M20 | 26 | 24 | 2,700 | 3,240 | 4,050 | 3,600 | 4,320 | 5,400 | |||||
| 20A | 16 | M16 | 2,700 | 3,240 | 4,050 | 3,600 | 4,320 | 5,400 | ||||||||||||||||
| 22 | 22 | 20 | M20 | 28 | 25 | 3,030 | 3,650 | 4,570 | 4,050 | 4,870 | 6,080 | |||||||||||||
| 22A | 16 | M16 | 3,030 | 3,650 | 4,570 | 4,050 | 4,870 | 6,080 | ||||||||||||||||
| 25 | 25 | 10 | 12 | (15) | 16 | 20 | 24 | (25) | 20 | M20 | 31 | 27 | 3,190 | 3,830 | 4,790 | 4,250 | 5,110 | 6,380 | ||||||
| 25A | 16 | M16 | 3,190 | 3,830 | 4,790 | 4,250 | 5,110 | 6,380 | ||||||||||||||||
| 30 | 30 | 12 | (15) | 16 | 20 | 24 | (25) | 30 | 20 | M20 | 36 | 32 | 3,790 | 4,550 | 5,680 | 5,050 | 6,060 | 7,570 | ||||||
| 30A | 16 | M16 | 3,790 | 4,550 | 5,680 | 5,050 | 6,060 | 7,570 | ||||||||||||||||
追加工
| 型式 | － | Y | － | F | － | G | － | N | － | MA(MSC) | － | (YKC・WSC) |
| FXCC15 | － | 10 | － | F21 | － | G7 | － | MSC15 | － | WSC |
| Alterations | Y寸法公差変更 | スパナ掛け四面変更 | おねじ部細目ねじ変更 | |||||||||||||||||||||
 |  |  | ||||||||||||||||||||||
| Code | YKC | WSC | MSC | |||||||||||||||||||||
| Spec. | Y寸法公差を±0.05へ 変更します。 [ ! ]すべてのタイプに適用 指定方法 YKC | スパナ掛け二面幅を四面 カットに追加工します。 [ ! ]標準・段付タイプに適用 指定方法 WSC | おねじ部MAを下表細目ねじ に変更します。 [ ! ]すべてのタイプに適用 [ ! ]MAをMSCに変えてご指定ください。 指定方法 MSC12
| |||||||||||||||||||||
| ¥/1Code | 400 | 400 | 無料 |
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
詳細情報
基本情報
【特徴】インローが入っているため、位置決め可能な片持ちピンです。【取付方法】本体、回転軸部の固定方法はナット止めとなります。
ご注意
- 洗浄品はこちらからご選定いただけます。
- 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
納期・価格
価格表
■数量スライド価格 （[ ! ]1円未満切り捨て） こちら
[ ! ]表示数量超えはWOSにてご確認ください。
[ ! ]標準対応大口以上はストーク対応なし
| 数量区分 | 標準対応 | 個別対応 | |||||
| 小口 | 大口 | 大口 | |||||
| 数 量 | 1〜4 | 5〜12 | 13〜19 | 20〜49 | 50〜100 | 101〜200 | 201以上 |
| 値引率 | 基準単価 | 5％ | 10％ | 18％ | 20％ | 20％ | お見積り |
| 出荷日 | 通常 | ＋1日 | ＋6日 | ＋12日 | |||
