コンパクトポジションインジケーター スタンダードタイプ
- 数量スライド割引
- 規格変更
- 当日出荷可能
- 通常単価(税別)
- 6,270円～7,360円
- 税込単価
- 6,897円～8,096円
コンパクトなので場所を取らず取り付け可能です。４桁・５桁の２種類より選択できま...
詳細情報を確認する- ポジションインジケータ サイズ
- コンパクトタイプ
- 材質証明書
- 対象
ご注意
- ご使用される際に、シャフトなどの相手部品にポジションインジケーターを取付け固定した状態で、インジケーターや相手部品を引き抜かないようにお願いします。
相手部品とポジションインジケーターが固定状態のままで引き抜くことにより、インジケーター内部歯車位置ずれの原因となり、空回りのような不具合が発生します。 - 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
未確定：候補が270型番あります。
外形図・規格表
[！]相手軸推奨公差：h7
[！]挿入する軸径に応じてカラーが必要になります。
| Type | カバー | 背板 | スリーブ | [ A ]付属品 | ||||
| 4桁タイプ | 5桁タイプ | [ M ]材質 | 色 | [ M ]材質 | [ M ]材質 | [ S ]表面処理 | ||
| DPNR・DPNL | DPNFR・DPNFL | ナイロン | オレンジ | ポリフェニレンエーテル | SUM23 | 四三酸化鉄皮膜 | 止めねじ(黒色) (SCM435) | クッションシート(黒色) (ポリエチレンフォーム) |
| DSNR・DSNL | − | シルバー | ||||||
規格表
| 型式 |
| DPNR2 |
型式 | − | カラー記号・内径d |
DPNR3 | − | CSE10 CSE12 |
[ ! ]コンパクトポジション・インジケーターは内径寸法がφ14で固定寸法になっております。ポジション・インジケーター挿入部寸法がφ14未満の場合はインジケーターカラーを追加してください。
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
[ ! ]カラーの追加時は必ず内径dまで選択してください。[ ! ]スピンドルピッチは台形ねじのピッチと同じ値のものを選択してください。
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
| 型式 | インジケーターカラー追加 | 1回転表示 | 最高回転数 (rpm) | 本体 質量 (g) | インジケータ 単品 ￥基準単価 | カラー込み ￥基準単価 | |||||
| Type | スピンドル ピッチ | カラー 記号 | カラー 内径d 選択 | ||||||||
| カバー色 | 桁数・回転方向 | 4桁 | 5桁 | ||||||||
| (オレンジ色) DPN | (シルバー色) DSN | R(4桁・右回転) L(4桁・左回転) FR(5桁・右回転) FL(5桁・左回転) | 2 | (カラーあり) -CSE/-CSM (カラーなし) 指定無 | (カラー追 加時のみ) 6・8 10 ・12 | 002.0 | 0002.0 | 150 | 44 | 5,460 | CSE 6,220 CSM 6,410 |
| 3 | 003.0 | 0003.0 | 100 | ||||||||
| 4 | 004.0 | 0004.0 | 75 | ||||||||
| 5 | 005.0 | 0005.0 | 60 | ||||||||
| 6 | 006.0 | 0006.0 | 50 | ||||||||
追加工
| 形式 | − | （CSE/CSM） |
| DPNR2 | − | CSE8 |
| DSNL5 | − | CSM12 |
| Alteration | Code | Spec. | ￥/1 Code | ||||||||||||
| インジケーターカラーをセット ■インジケーターカラー詳細  [ M ]材質 S45C [ S ]表面処理 四三酸化鉄被膜/無電解ニッケルメッキ
| 四三酸化 鉄被膜 CSE 無電解 ニッケル メッキ CSM | φ14未満の軸径は、カラーを挿入して使用します。 軸径と同寸のカラー内径を選択し、追加工付でご発注ください。
d寸6をセットの場合・・・・ －CSE6/CSM6 d寸8をセットの場合・・・・ －CSE8/CSM8 d寸10をセットの場合・・・・ －CSE10/CSM10 d寸12をセットの場合・・・・ －CSE12/CSM12 | CSE 760 CSM 950 |
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
6,270円 ( 6,897円 ) | 在庫品1日目当日出荷可能 |
7,140円 ( 7,854円 ) | 在庫品1日目当日出荷可能 |
7,140円 ( 7,854円 ) | 在庫品1日目当日出荷可能 |
7,140円 ( 7,854円 ) | 在庫品1日目当日出荷可能 |
7,140円 ( 7,854円 ) | 在庫品1日目当日出荷可能 |
7,360円 ( 8,096円 ) | 在庫品1日目当日出荷可能 |
7,360円 ( 8,096円 ) | 在庫品1日目当日出荷可能 |
7,360円 ( 8,096円 ) | 在庫品1日目当日出荷可能 |
7,360円 ( 8,096円 ) | 在庫品1日目当日出荷可能 |
6,270円 ( 6,897円 ) | 在庫品1日目当日出荷可能 |
7,140円 ( 7,854円 ) | 在庫品1日目当日出荷可能 |
7,140円 ( 7,854円 ) | 在庫品1日目当日出荷可能 |
7,140円 ( 7,854円 ) | 在庫品1日目当日出荷可能 |
7,140円 ( 7,854円 ) | 在庫品1日目当日出荷可能 |
7,360円 ( 8,096円 ) | 在庫品1日目当日出荷可能 |
7,360円 ( 8,096円 ) | 在庫品1日目当日出荷可能 |
7,360円 ( 8,096円 ) | 在庫品1日目当日出荷可能 |
7,360円 ( 8,096円 ) | 在庫品1日目当日出荷可能 |
6,270円 ( 6,897円 ) | 在庫品1日目当日出荷可能 |
7,140円 ( 7,854円 ) | 在庫品1日目当日出荷可能 |
7,140円 ( 7,854円 ) | 在庫品1日目当日出荷可能 |
7,140円 ( 7,854円 ) | 在庫品1日目当日出荷可能 |
7,140円 ( 7,854円 ) | 在庫品1日目当日出荷可能 |
7,360円 ( 8,096円 ) | 在庫品1日目当日出荷可能 |
7,360円 ( 8,096円 ) | 在庫品1日目当日出荷可能 |
7,360円 ( 8,096円 ) | 在庫品1日目当日出荷可能 |
7,360円 ( 8,096円 ) | 在庫品1日目当日出荷可能 |
6,270円 ( 6,897円 ) | 在庫品1日目当日出荷可能 |
7,140円 ( 7,854円 ) | 在庫品1日目当日出荷可能 |
7,140円 ( 7,854円 ) | 在庫品1日目当日出荷可能 |
7,140円 ( 7,854円 ) | 在庫品1日目当日出荷可能 |
7,140円 ( 7,854円 ) | 在庫品1日目当日出荷可能 |
7,360円 ( 8,096円 ) | 在庫品1日目当日出荷可能 |
7,360円 ( 8,096円 ) | 在庫品1日目当日出荷可能 |
7,360円 ( 8,096円 ) | 在庫品1日目当日出荷可能 |
7,360円 ( 8,096円 ) | 在庫品1日目当日出荷可能 |
6,270円 ( 6,897円 ) | 在庫品1日目当日出荷可能 |
7,140円 ( 7,854円 ) | 在庫品1日目当日出荷可能 |
7,140円 ( 7,854円 ) | 在庫品1日目当日出荷可能 |
7,140円 ( 7,854円 ) | 在庫品1日目当日出荷可能 |
7,140円 ( 7,854円 ) | 在庫品1日目当日出荷可能 |
7,360円 ( 8,096円 ) | 在庫品1日目当日出荷可能 |
7,360円 ( 8,096円 ) | 在庫品1日目当日出荷可能 |
7,360円 ( 8,096円 ) | 在庫品1日目当日出荷可能 |
7,360円 ( 8,096円 ) | 在庫品1日目当日出荷可能 |
6,270円 ( 6,897円 ) | 在庫品1日目当日出荷可能 |
7,140円 ( 7,854円 ) | 在庫品1日目当日出荷可能 |
7,140円 ( 7,854円 ) | 在庫品1日目当日出荷可能 |
7,140円 ( 7,854円 ) | 在庫品1日目当日出荷可能 |
7,140円 ( 7,854円 ) | 在庫品1日目当日出荷可能 |
7,360円 ( 8,096円 ) | 在庫品1日目当日出荷可能 |
7,360円 ( 8,096円 ) | 在庫品1日目当日出荷可能 |
7,360円 ( 8,096円 ) | 在庫品1日目当日出荷可能 |
7,360円 ( 8,096円 ) | 在庫品1日目当日出荷可能 |
6,270円 ( 6,897円 ) | 在庫品1日目当日出荷可能 |
7,140円 ( 7,854円 ) | 在庫品1日目当日出荷可能 |
7,140円 ( 7,854円 ) | 在庫品1日目当日出荷可能 |
7,140円 ( 7,854円 ) | 在庫品1日目当日出荷可能 |
7,140円 ( 7,854円 ) | 在庫品1日目当日出荷可能 |
7,360円 ( 8,096円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
コンパクトなので場所を取らず取り付け可能です。４桁・５桁の２種類より選択できます。
ご注意
- ご使用される際に、シャフトなどの相手部品にポジションインジケーターを取付け固定した状態で、インジケーターや相手部品を引き抜かないようにお願いします。
相手部品とポジションインジケーターが固定状態のままで引き抜くことにより、インジケーター内部歯車位置ずれの原因となり、空回りのような不具合が発生します。 - 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
納期・価格
価格表
■数量スライド価格 （[ ! ]1円未満切り捨て） こちら
[ ! ]表示数量超えはWOSにてご確認ください。
| 数量区分 | 標準対応 | 個別対応 | |||
| 小口 | 大口 | ||||
| 数 量 | 1〜14 | 15〜22 | 23〜29 | 30〜50 | 51～ |
| 値引率 | 基準単価 | 5％ | 10％ | 18％ | お見積り |
概要・仕様
仕様・概要
■特長台形ねじのピッチとスピンドルピッチをあわせて使用します。
一回転すると、ピッチ分のカウンター表示になります。
正転、逆転ともカウンターが動きます。
・ 4桁タイプは一番左のカウンターがブランクになっています。
使用例
カラーを追加することによってφ20以外の軸径の異なるねじ軸（台形ねじ・すべりねじ等）
をインジケーターへ取付けることが可能になります。
軸は無理に挿入せず、穴に対し真っ直ぐ入れて下さい。
商品担当おすすめ
コンパクトポジションインジケーター スタンダードタイプのレビュー
ジグ改良
5
5.02022/01/30
元々の設備についていたものが使いにくくて
このハンドルに変えました。
以前よりもわましやすくなりました。
0人が参考にしています。
機械に使用
5
5.02020/12/02
機械の一部に使用しています。
メーターもわかりやすく、よく購入しています。
0人が参考にしています。
位置カウント
1
1.02020/10/12
購入をして2ケ月、使用して1週間ですが、ある一定箇所になるとカウント出来なくなりました。
保証期間の1ケ月を過ぎてるので...もっと読む
ミスミからのコメント
貴重なコメントを頂き誠にありがとうございます。カウント不良でしたら即時に返品、交換対応を行わせて頂きますので、弊社カスタマーセンターまでご連絡を頂ければ幸いです。今後も品質管理を徹底して参ります。引き続きご愛顧賜りますよう宜しくお願い申し上げます。
0人が参考にしています。
イマオコーポレーションより安価
4
4.02020/02/21
とても精度にこだわるものではないので、コストパフォーマンスは十分。
取付も問題なく使える。オレンジが視覚的に良い。
0人が参考にしています。
機械部品
5
5.02019/12/27
コンパクトで、数値が出るので使いやすい。
表示が分かりやすい使い勝手がいい。
0人が参考にしています。
この商品を見た人は、こんな商品も見ています
よく一緒に購入される商品
最近見た商品
通常価格、通常出荷日が表示と異なる場合がございます
この商品に関連するミスミ ユニット事例その他の事例を探す
デジタルポジションインジケーターカテゴリの売れ筋ランキング
通常価格、通常出荷日が表示と異なる場合がございます
ミスミ
コンパクトポジションインジケーター スタンダードタイプ
4.2通常価格(税別)：6,270円～
通常出荷日:当日出荷可能在庫品1日目
ミスミ
コンパクトポジションインジケーター 垂直タイプ
4.6通常価格(税別)：6,270円～
通常出荷日:当日出荷可能在庫品1日目
ミスミ
ラージポジション・インジケーター スタンダードタイプ
4.3通常価格(税別)：7,240円～
通常出荷日:当日出荷可能在庫品1日目
イマオコーポレーション
デジタル ポジション インジケーター （SDP-09-N）
4通常価格(税別)：7,905円～
通常出荷日:当日出荷可能在庫品1日目～
ミスミ
ラージポジション・インジケーター 垂直タイプ
4.5通常価格(税別)：6,820円～
通常出荷日:当日出荷可能在庫品1日目
イマオコーポレーション

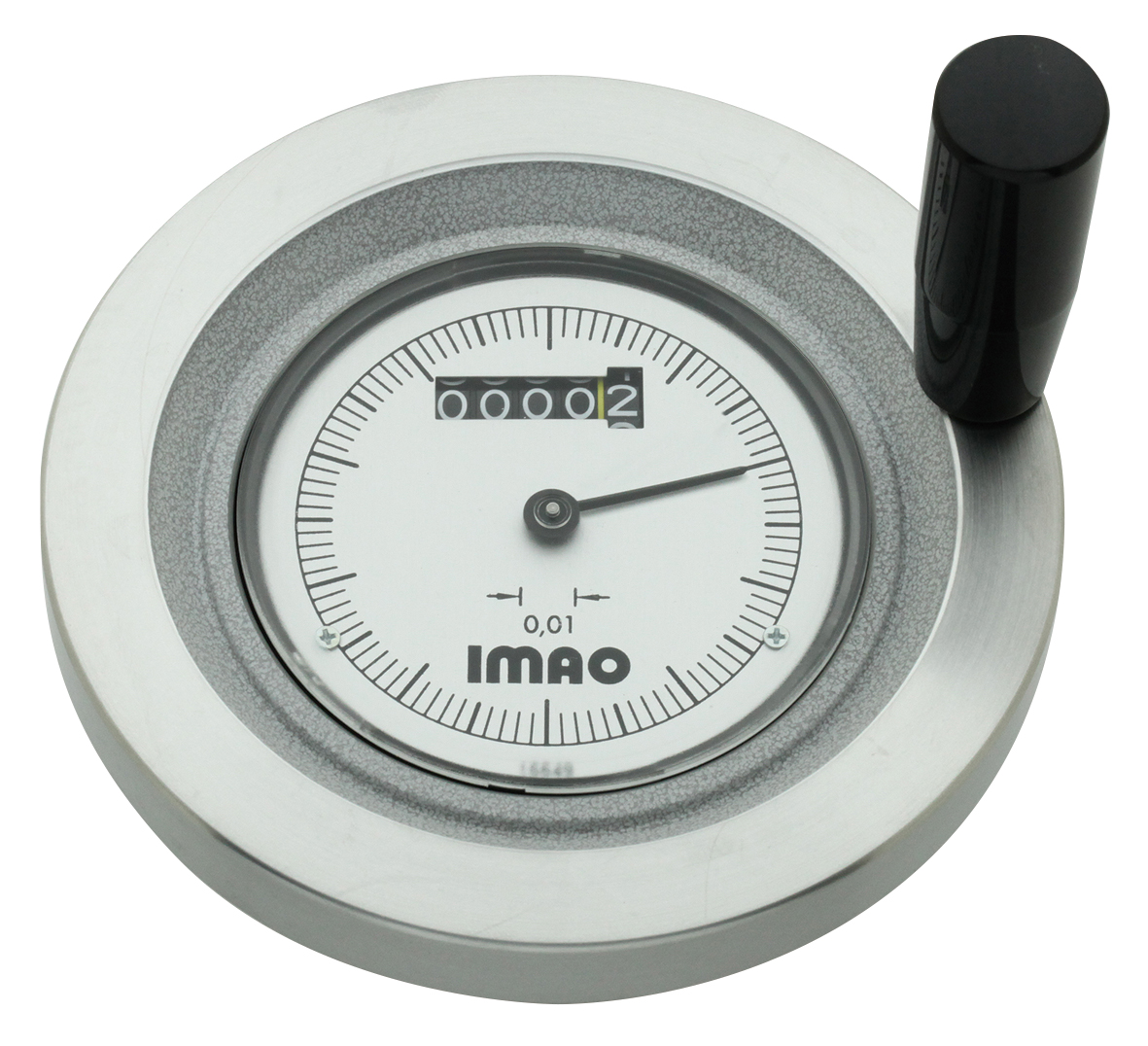

インジケーター&スケール デジタル ダイアル ハンドル車（SHK）
0通常価格(税別)：8,690円～
通常出荷日:当日出荷可能在庫品1日目～
イマオコーポレーション

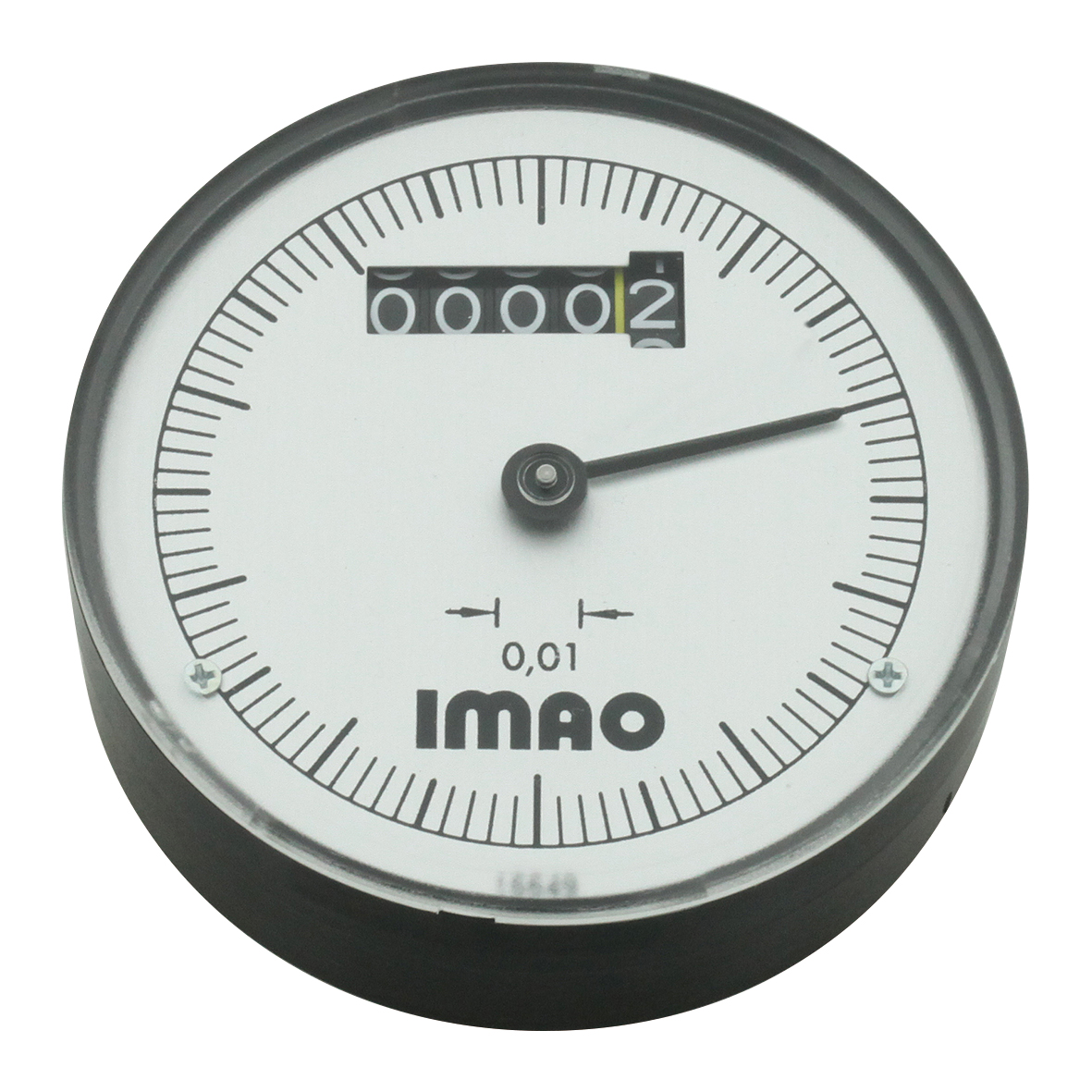

インジケーター&スケール デジタル ダイアル インジケーター（SZ）
0通常価格(税別)：18,871円～
通常出荷日:3日目
ミスミ
コンパクトポジションインジケーター フロントタイプ
4.8通常価格(税別)：6,270円～
通常出荷日:当日出荷可能在庫品1日目
イマオコーポレーション

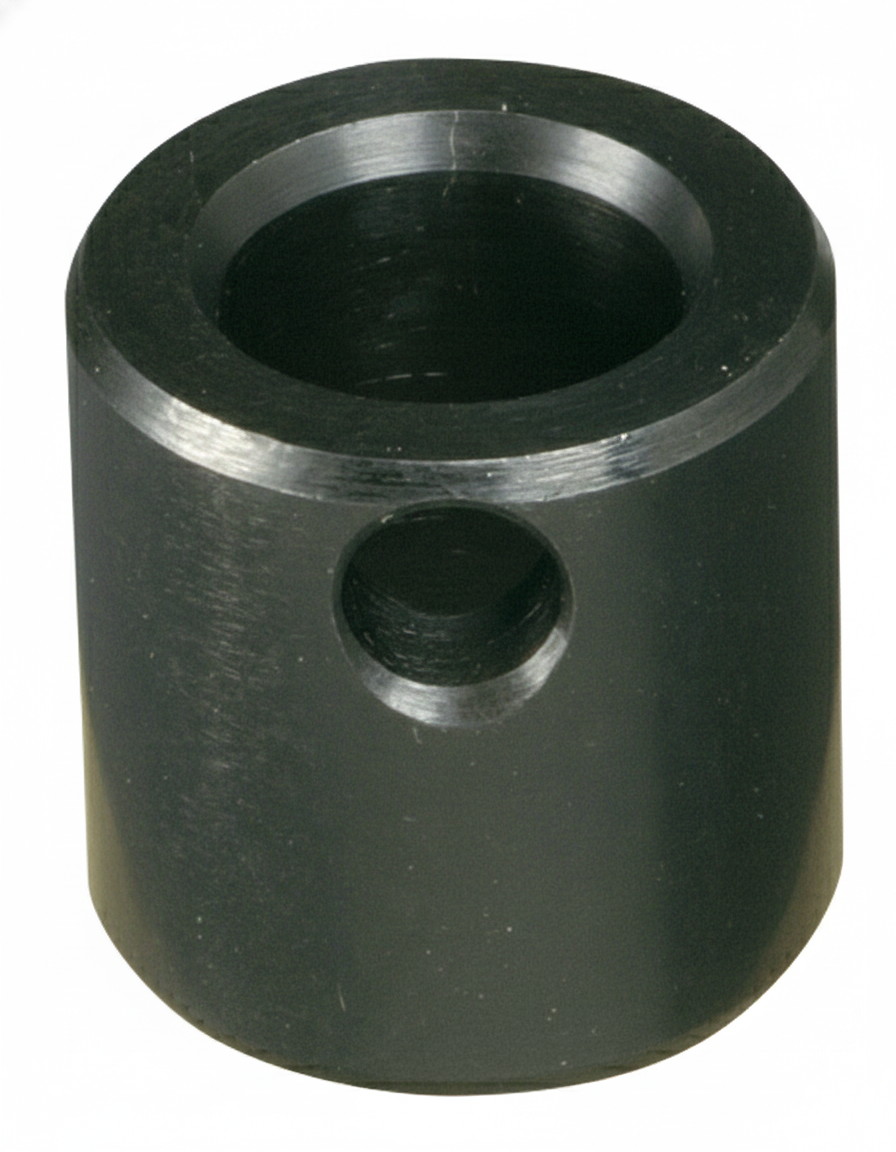

インジケーター&スケール シャフト スリーブ（STS）
