シャフトホルダ ブラケット型 コンパクト スタンダード/ガイドロングタイプ
- 通常単価(税別)
- 1,430円～15,330円
- 税込単価
- 1,573円～16,863円
【特長】・ホールド部を省いたコンパクトタイプ。省スペース化に対応しています【新...
詳細情報を確認するご注意
- 洗浄品はこちらからご選定いただけます。
- 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

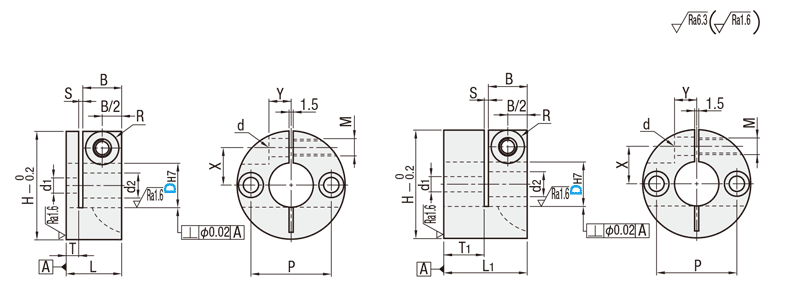

外形図・規格表
■コンパクトスタンダードタイプ
■コンパクトガイドロングタイプ
[ ! ]指示無き寸法公差はJISB0405m級に準じる。ただし、スリット1.5mm、S、B、Y寸法公差は除く。
[ ! ]取付穴Dは許容差H7で加工後スリット加工をします。加工によってはH8程度に開く場合があります。
| Type | [ M ]材質 | [ S ]表面処理 | [ A ]付属品 | |
| スタンダード | ガイドロング | |||
| STHMRB | STHMRBL | S45C相当 | 四三酸化鉄皮膜 | 六角穴付ボルト1本 |
| STHMR | STHMRL | 無電解ニッケルメッキ | 六角穴付ボルト 1本(SUS) | |
| SSTHMR | SSTHMRL | SUS304 | − | |
| ASTHMR | ASTHMRL | アルミ合金 | 白アルマイト | |
規格表
| 型式 |
| STHMRB16 STHMR20 SSTHMRL20 |
| 型式 | L | L1 | H | B | T | T1 | P | d1 | d2 | S | X | Y | M | d | R | ||
| Type | DH7 | ||||||||||||||||
| コンパクト スタンダード タイプ | STHMRB STHMR SSTHMR ASTHMR | 8 | 16 | 20 | 30 | 11 | 3.5 | 7.5 | 20 | 4.5 | 8 | 1.5 | 9.5 | 5 | 5 | 5.5 | 9 |
| 10 | 17 | 22 | 34 | 4.5 | 9.5 | 22 | 5.5 | 9.5 | 10 | 6 | |||||||
| 12 | 25 | 36 | 12.5 | 25 | 12 | ||||||||||||
| 15 | 28 | 38 | 15.5 | 26 | 13 | ||||||||||||
| コンパクト ガイドロング タイプ | STHMRBL STHMRL SSTHMRL ASTHMRL | 16 | 22 | 30 | 39 | 14 | 6 | 14 | 28 | 2 | 13.5 | 7 | 6 | 6.6 | 12 | ||
| 20 | 34 | 49 | 18 | 35 | 6.6 | 11 | 16 | 8 | |||||||||
| 25 | 38 | 54 | 22 | 40 | 19 | ||||||||||||
| 30 | 24 | 40 | 59 | 8 | 24 | 45 | 22 | ||||||||||
| 35 | 45 | 73 | 18 | 10 | 26 | 55 | 9 | 15 | 2.5 | 25 | 9 | 8 | 9 | 15 | |||
| 40 | 27 | 50 | 79 | 12 | 30 | 60 | 30 | ||||||||||
| 50 | 55 | 90 | 33 | 75 | 35 | ||||||||||||
| D (内径) | 外径(H) | ||
| コンパクト型 例)STHMR・STHMRL | ブラケット型スリットタイプこちら 例)STHWR・STHWRL | 差 | |
| 8 | 30 | 39 | －9 |
| 10 | 34 | 49 | －15 |
| 12 | 36 | 52 | －16 |
| 15 | 38 | 56 | －18 |
| 16 | 39 | 56 | －17 |
| 20 | 49 | 64 | －15 |
| 25 | 54 | 69 | －15 |
| 30 | 59 | 79 | －20 |
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
クリーン洗浄・梱包済みでお届けします
|
|---|
1,580円 ( 1,738円 ) | 3日目 |
- |
1,760円 ( 1,936円 ) | 3日目 |
- |
1,970円 ( 2,167円 ) | 3日目 |
- |
2,080円 ( 2,288円 ) | 3日目 |
- |
2,140円 ( 2,354円 ) | 3日目 |
- |
2,460円 ( 2,706円 ) | 3日目 |
- |
2,670円 ( 2,937円 ) | 3日目 |
- |
2,920円 ( 3,212円 ) | 3日目 |
- |
3,970円 ( 4,367円 ) | 3日目 |
- |
4,900円 ( 5,390円 ) | 3日目 |
- |
5,640円 ( 6,204円 ) | 3日目 |
- |
2,030円 ( 2,233円 ) | 3日目 |
- |
2,210円 ( 2,431円 ) | 3日目 |
- |
2,390円 ( 2,629円 ) | 3日目 |
- |
2,560円 ( 2,816円 ) | 3日目 |
- |
2,670円 ( 2,937円 ) | 3日目 |
- |
3,050円 ( 3,355円 ) | 3日目 |
- |
3,380円 ( 3,718円 ) | 3日目 |
- |
3,700円 ( 4,070円 ) | 3日目 |
- |
4,820円 ( 5,302円 ) | 3日目 |
- |
5,950円 ( 6,545円 ) | 3日目 |
- |
6,890円 ( 7,579円 ) | 3日目 |
- |
1,910円 ( 2,101円 ) | 在庫品1日目当日出荷可能 |
|
2,290円 ( 2,519円 ) | 在庫品1日目当日出荷可能 |
|
2,690円 ( 2,959円 ) | 在庫品1日目当日出荷可能 |
|
3,000円 ( 3,300円 ) | 在庫品1日目当日出荷可能 |
|
3,190円 ( 3,509円 ) | 在庫品1日目当日出荷可能 |
|
3,840円 ( 4,224円 ) | 在庫品1日目当日出荷可能 |
|
4,730円 ( 5,203円 ) | 在庫品1日目当日出荷可能 |
|
5,520円 ( 6,072円 ) | 在庫品1日目当日出荷可能 |
|
7,830円 ( 8,613円 ) | 3日目 |
- |
9,620円 ( 10,582円 ) | 3日目 |
- |
12,110円 ( 13,321円 ) | 3日目 |
- |
2,860円 ( 3,146円 ) | 3日目 |
- |
2,960円 ( 3,256円 ) | 3日目 |
- |
3,630円 ( 3,993円 ) | 在庫品1日目当日出荷可能 |
|
4,010円 ( 4,411円 ) | 在庫品1日目当日出荷可能 |
|
4,260円 ( 4,686円 ) | 在庫品1日目当日出荷可能 |
|
5,360円 ( 5,896円 ) | 在庫品1日目当日出荷可能 |
|
6,490円 ( 7,139円 ) | 在庫品1日目当日出荷可能 |
|
7,690円 ( 8,459円 ) | 在庫品1日目当日出荷可能 |
|
10,040円 ( 11,044円 ) | 11日目 |
- |
12,250円 ( 13,475円 ) | 3日目 |
- |
15,330円 ( 16,863円 ) | 3日目 |
- |
1,580円 ( 1,738円 ) | 在庫品1日目当日出荷可能 |
|
1,760円 ( 1,936円 ) | 在庫品1日目当日出荷可能 |
|
1,970円 ( 2,167円 ) | 在庫品1日目当日出荷可能 |
|
2,080円 ( 2,288円 ) | 在庫品1日目当日出荷可能 |
|
2,140円 ( 2,354円 ) | 在庫品1日目当日出荷可能 |
|
2,460円 ( 2,706円 ) | 在庫品1日目当日出荷可能 |
|
2,670円 ( 2,937円 ) | 在庫品1日目当日出荷可能 |
|
2,920円 ( 3,212円 ) | 在庫品1日目当日出荷可能 |
|
3,610円 ( 3,971円 ) | 3日目 |
|
4,080円 ( 4,488円 ) | 3日目 |
|
4,510円 ( 4,961円 ) | 3日目 |
|
1,430円 ( 1,573円 ) | 在庫品1日目当日出荷可能 |
- |
1,620円 ( 1,782円 ) | 在庫品1日目当日出荷可能 |
- |
1,790円 ( 1,969円 ) | 在庫品1日目当日出荷可能 |
- |
1,870円 ( 2,057円 ) | 在庫品1日目当日出荷可能 |
- |
1,950円 ( 2,145円 ) | 在庫品1日目当日出荷可能 |
- |
詳細情報
基本情報
【特長】
・ホールド部を省いたコンパクトタイプ。省スペース化に対応しています
【新商品】
・材質「アルミ合金」を規格追加しました。対防錆や部品軽量化にご利用ください
ご注意
- 洗浄品はこちらからご選定いただけます。
- 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
納期・価格
価格表
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
D | ￥基準単価 | |||||||
コンパクトスタンダード | コンパクトガイドロング | |||||||
STHMRB | STHMR | SSTHMR | ASTHMR | STHMRBL | STHMRL | SSTHMRL | ASTHMRL | |
8 | 1,430 | 1,580 | 1,910 | 1,580 | - | - | - | 2,030 |
10 | 1,620 | 1,760 | 2,290 | 1,760 | - | - | - | 2,210 |
12 | 1,790 | 1,970 | 2,690 | 1,970 | 2,140 | 2,390 | 3,630 | 2,390 |
15 | 1,870 | 2,080 | 3,000 | 2,080 | 2,270 | 2,560 | 4,010 | 2,560 |
16 | 1,950 | 2,140 | 3,190 | 2,140 | 2,390 | 2,670 | 4,260 | 2,670 |
20 | 2,230 | 2,460 | 3,840 | 2,460 | 2,710 | 3,050 | 5,360 | 3,050 |
25 | 2,440 | 2,670 | 4,730 | 2,670 | 3,000 | 3,380 | 6,490 | 3,380 |
30 | 2,600 | 2,920 | 5,520 | 2,920 | 3,260 | 3,700 | 7,690 | 3,700 |
| 数量区分 | 標準対応 | 個別対応 | |
| 小口 | 大口 | ||
| 数 量 | 1〜19 | 20〜24 | 25～ |
| 値引率 | 基準単価 | 5％ | お見積り |
| 出荷日 | 通常 | ||
