シャフトホルダ ブラケット型 インロータイプ
- 通常単価(税別)
- 950円～10,060円
- 税込単価
- 1,045円～11,066円
【特長】・組立時の位置決めが容易となります。メンテナンス時の取外しの際、位置決...
詳細情報を確認するご注意
- 洗浄品はこちらからご選定いただけます。
- 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

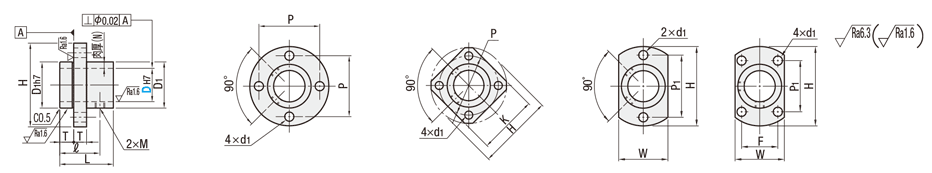

外形図・規格表
■丸フランジ
■角フランジ
■二面フランジ
D6～15
D16～50
[ ! ]指示無き寸法公差はJISB0405m級に準じる。ただし、面取り公差、角度寸法公差は除く。
| 丸フランジ | 角フランジ | 二面フランジ | [ M ] 材質 | [ S ] 表面処理 |
| STHIRB | STHISB | STHICB | 一般構造用鋼 | 四三酸化鉄皮膜 |
| STHIR | STHIS | STHIC | 無電解ニッケルメッキ | |
| SSTHIR | SSTHIS | SSTHIC | SUS304 | − |
| STHIRA | STHISA | STHICA | アルミ合金 | 白アルマイト |
規格表
| 型式 |
| STHIS20 |
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
| 型式 | ホールド部 肉厚(N) | L | D1 | H | T | ℓ | M (並目) | P | K | W | P1 | F | d1 | ||||
| Type | DH7 | ||||||||||||||||
| 丸フランジ STHIRB STHIR SSTHIR STHIRA | 角フランジ STHISB STHIS SSTHIS STHISA | 二面フランジ STHICB STHIC SSTHIC STHICA | 6 | ＋ 0.012 0 | 3 | 15 | 12 | 28 | 3.5 | 11 | M3 | 20 | 22 | 12 | 20 | − | 3.5 |
| 8 | ＋ 0.015 0 | 2 | 18 | 5 | 14 | 16 | |||||||||||
| 8M | M4 | 4.5 | |||||||||||||||
| 10 | 20 | 14 | 30 | 15 | M3 | 22 | 23 | 18 | 22 | 3.5 | |||||||
| 10M | M4 | 4.5 | |||||||||||||||
| 12 | ＋ 0.018 0 | 24 | 16 | 36 | 6 | 18 | M4 | 26 | 28 | 20 | 26 | 4.5 | |||||
| 15 | 2.5 | 30 | 20 | 40 | 21 | 30 | 32 | 24 | 30 | ||||||||
| 16 | 3 | 32 | 22 | 42 | 22 | 32 | 33 | 26 | 28 | 16 | |||||||
| 20 | ＋ 0.021 0 | 4 | 32 | 28 | 50 | 8 | 24 | M5 | 39 | 39 | 32 | 31 | 22 | 5.5 | |||
| 25 | 38 | 33 | 55 | 27 | 44 | 44 | 37 | 36 | 24 | ||||||||
| 30 | 38 | 66 | 10 | 29 | M6 | 52 | 52 | 42 | 41 | 27 | 6.6 | ||||||
| 35 | ＋ 0.025 0 | 5 | 50 | 45 | 80 | 32 | 65 | 65 | 55 | 56 | 33 | 9 | |||||
| 40 | 10 | 60 | 90 | 35 | 75 | 75 | 65 | 65 | 38 | ||||||||
| 50 | 70 | 100 | 38 | 85 | 90 | 75 | 74 | 43 | |||||||||
追加工
| 型式 | − | (MB) |
| STHIRB6 | − | MB |
| 3 | 日目出荷 |
| Alterations | 六角穴付止めねじ付属 | ||||||||||
| Code | MB | ||||||||||
| Spec. | 六角穴付止めねじを付属します。 外筒(D1)よりねじが飛び出す可能性があります。 [ ! ]四三酸化鉄皮膜品の付属ボルトはSCM435品(四三酸化鉄皮膜) [ ! ]上記以外はSUS品 [ ! ]付属止めねじは2本となります。
| ||||||||||
| ￥/1Code | 無料 |
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
クリーン洗浄・梱包済みでお届けします
|
|---|
1,580円 ( 1,738円 ) | 3日目 |
|
1,670円 ( 1,837円 ) | 3日目 |
|
1,670円 ( 1,837円 ) | 3日目 |
|
1,720円 ( 1,892円 ) | 3日目 |
|
1,720円 ( 1,892円 ) | 3日目 |
|
1,940円 ( 2,134円 ) | 3日目 |
|
2,790円 ( 3,069円 ) | 3日目 |
|
2,950円 ( 3,245円 ) | 3日目 |
|
4,140円 ( 4,554円 ) | 3日目 |
|
4,740円 ( 5,214円 ) | 3日目 |
|
5,630円 ( 6,193円 ) | 3日目 |
|
9,030円 ( 9,933円 ) | 3日目 |
|
1,390円 ( 1,529円 ) | 在庫品1日目当日出荷可能 |
|
1,410円 ( 1,551円 ) | 在庫品1日目当日出荷可能 |
|
1,410円 ( 1,551円 ) | 在庫品1日目当日出荷可能 |
|
1,550円 ( 1,705円 ) | 在庫品1日目当日出荷可能 |
|
1,550円 ( 1,705円 ) | 在庫品1日目当日出荷可能 |
|
1,850円 ( 2,035円 ) | 在庫品1日目当日出荷可能 |
|
2,570円 ( 2,827円 ) | 在庫品1日目当日出荷可能 |
|
2,710円 ( 2,981円 ) | 在庫品1日目当日出荷可能 |
|
3,970円 ( 4,367円 ) | 在庫品1日目当日出荷可能 |
|
4,470円 ( 4,917円 ) | 在庫品1日目当日出荷可能 |
|
5,080円 ( 5,588円 ) | 在庫品1日目当日出荷可能 |
|
8,860円 ( 9,746円 ) | 在庫品1日目当日出荷可能 |
|
2,000円 ( 2,200円 ) | 3日目 |
|
2,110円 ( 2,321円 ) | 3日目 |
|
2,110円 ( 2,321円 ) | 3日目 |
|
2,210円 ( 2,431円 ) | 3日目 |
|
2,210円 ( 2,431円 ) | 3日目 |
|
2,320円 ( 2,552円 ) | 3日目 |
|
2,990円 ( 3,289円 ) | 3日目 |
|
3,150円 ( 3,465円 ) | 3日目 |
|
4,310円 ( 4,741円 ) | 3日目 |
|
4,690円 ( 5,159円 ) | 3日目 |
|
5,880円 ( 6,468円 ) | 3日目 |
|
9,370円 ( 10,307円 ) | 3日目 |
|
1,330円 ( 1,463円 ) | 3日目 |
|
1,400円 ( 1,540円 ) | 3日目 |
|
1,400円 ( 1,540円 ) | 3日目 |
|
1,430円 ( 1,573円 ) | 3日目 |
|
1,430円 ( 1,573円 ) | 3日目 |
|
1,600円 ( 1,760円 ) | 在庫品1日目当日出荷可能 |
|
1,850円 ( 2,035円 ) | 3日目 |
|
1,950円 ( 2,145円 ) | 3日目 |
|
2,160円 ( 2,376円 ) | 3日目 |
|
2,480円 ( 2,728円 ) | 3日目 |
|
2,950円 ( 3,245円 ) | 3日目 |
|
3,540円 ( 3,894円 ) | 5日目 |
|
3,660円 ( 4,026円 ) | 3日目 |
|
6,960円 ( 7,656円 ) | 5日目 |
|
1,540円 ( 1,694円 ) | 5日目 |
- |
1,580円 ( 1,738円 ) | 5日目 |
- |
1,770円 ( 1,947円 ) | 5日目 |
- |
2,320円 ( 2,552円 ) | 5日目 |
- |
2,450円 ( 2,695円 ) | 5日目 |
- |
3,150円 ( 3,465円 ) | 5日目 |
- |
3,610円 ( 3,971円 ) | 5日目 |
- |
4,290円 ( 4,719円 ) | 5日目 |
- |
6,170円 ( 6,787円 ) | 5日目 |
- |
6,350円 ( 6,985円 ) | 5日目 |
- |
詳細情報
基本情報
【特長】
・組立時の位置決めが容易となります。メンテナンス時の取外しの際、位置決めの再現性があります
【新商品】
・材質「アルミ合金」を規格追加しました。対防錆や部品軽量化にご利用ください
【内径追加】
・D寸35、50の規格を追加しました
ご注意
- 洗浄品はこちらからご選定いただけます。
- 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
納期・価格
価格表
| D | ￥基準単価 | |||||||||||
| 丸フランジ | 角フランジ | 二面フランジ | ||||||||||
| STHIRB | STHIR | SSTHIR | STHIRA | STHISB | STHIS | SSTHIS | STHISA | STHICB | STHIC | SSTHIC | STHICA | |
| 6 | 950 | 970 | 1,390 | - | 1,390 | 1,420 | 2,000 | - | 1,300 | 1,330 | 1,580 | - |
| 8 | 990 | 1,010 | 1,410 | 1,210 | 1,460 | 1,490 | 2,110 | 1,800 | 1,370 | 1,400 | 1,670 | 1,540 |
| 8M | ||||||||||||
| 10 | 1,030 | 1,070 | 1,550 | 1,310 | 1,550 | 1,600 | 2,210 | 1,910 | 1,500 | 1,430 | 1,720 | 1,580 |
| 10M | ||||||||||||
| 12 | 1,290 | 1,330 | 1,850 | 1,590 | 1,700 | 1,730 | 2,320 | 2,030 | 1,590 | 1,600 | 1,940 | 1,770 |
| 15 | 1,470 | 1,490 | 2,570 | 2,030 | 1,970 | 2,000 | 2,990 | 2,500 | 1,840 | 1,850 | 2,790 | 2,320 |
| 16 | 1,510 | 1,550 | 2,710 | 2,130 | 2,020 | 2,020 | 3,150 | 2,590 | 1,900 | 1,950 | 2,950 | 2,450 |
| 20 | 1,660 | 1,720 | 3,970 | 2,850 | 2,190 | 2,290 | 4,310 | 3,300 | 2,090 | 2,160 | 4,140 | 3,150 |
| 25 | 1,810 | 1,890 | 4,470 | 3,180 | 2,470 | 2,570 | 4,690 | 3,630 | 2,290 | 2,480 | 4,740 | 3,610 |
| 30 | 2,510 | 2,600 | 5,080 | 3,840 | 2,920 | 3,130 | 5,880 | 4,510 | 2,740 | 2,950 | 5,630 | 4,290 |
| 35 | 3,140 | 3,250 | 8000 | 5,630 | 3,550 | 3,640 | 9200 | 6,420 | 3,280 | 3,540 | 8800 | 6,170 |
| 40 | 3,230 | 3,360 | 8,860 | 6,110 | 3,690 | 3,950 | 9,370 | 6,660 | 3,400 | 3,660 | 9,030 | 6,350 |
| 50 | 6,140 | 6,390 | - | 9,200 | 7,020 | 7,510 | - | 10,060 | 6,460 | 6,960 | - | 9,580 |
◦在庫品
| 数 量 | 1〜19 | 20〜24 | 25～ |
| 値引率 | 基準単価 | 5％ | お見積り |
| 出荷日 | 通常 | ||
◦3日目出荷品
| 数 量 | 1〜19 | 20〜24 | 25〜29 | 30〜50 | 51～ |
| 値引率 | 基準単価 | 5％ | 10％ | 23％ | お見積り |
| 出荷日 | 通常 | ||||
