ミスミ

シャフト　全長表面処理

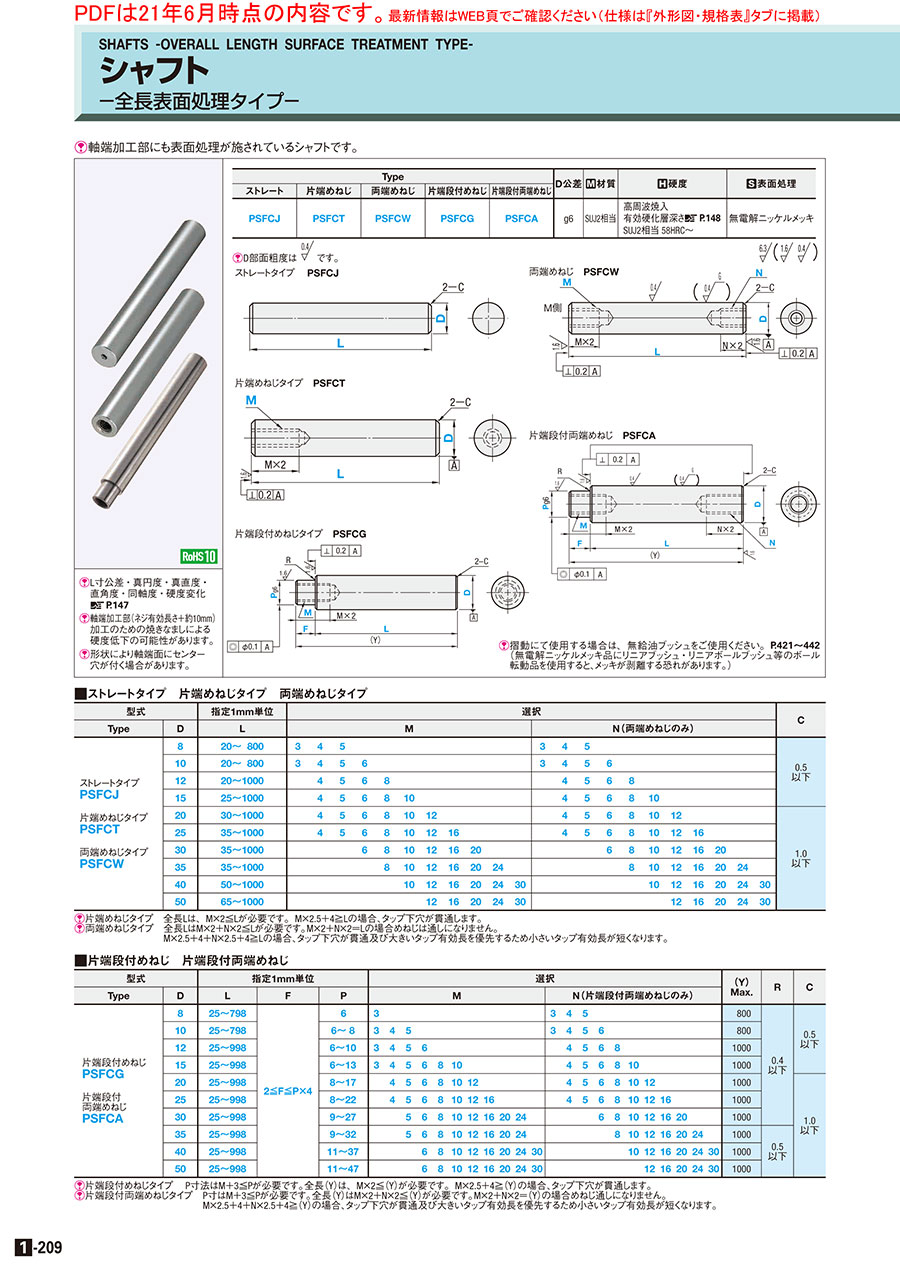

カタログ |P.1-209

通常単価(税別): -

税込単価: -

通常出荷日：5日目

【特長】軸端加工部にも表面処理が施されているシャフトです。さらに新規格がぞくぞく登場！【技術コンテン...

詳細を確認

4.54.5

ご希望の寸法が無い場合はカタログ規格外品サービスにて製作可否を含めた見積の問い合わせになります。
当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

未確定：候補が255型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

外形図・規格表
型番リスト
詳細情報
カタログ

外形図・規格表

外形図

ストレートタイプPSFCJ

両端めねじタイプPSFCW

片端めねじタイプPSFCT

片端段付めねじタイプPSFCG

片端段付両端めねじタイプPSFCA

片端おねじタイプPSFCN

両端おねじタイプPSFCM

片端おねじ・軸径同寸タイプPSFCQ

両端おねじ・軸径同寸タイプPSFCL

片端テーパ・片端めねじタイプPSFTCA

片端テーパ・片端おねじタイプPSFTCB

[ ! ]L、F、T寸の寸法公差はJISB0405m級に準じる。ただし、おねじ面取り公差は除く。

[ ! ]摺動にて使用する場合は、無給油ブッシュをご使用ください。>>こちら
（無電解ニッケルメッキ品にリニアブシュ・リニアボールブッシュ等の
ボール転動品を使用すると、メッキが剥離する恐れがあります。）

[ ! ]軸端加工部（ねじ有効長さ＋約10mm）加工のための焼きなましによる硬度低下の可能性があります。
[ ! ]Ｌ寸公差・真円度・真直度・直角度・同軸度・硬度変化は>>こちら
[ ! ]形状により軸端面にセンター穴が付く場合があります。

Type					D公差	[ M ]材質	[ H ]硬度	[ S ]表面処理
ストレート	片端めねじ	両端めねじ	片端段付めねじ	片端段付両端めねじ	D公差	[ M ]材質	[ H ]硬度	[ S ]表面処理
PSFCJ	PSFCT	PSFCＷ	PSFCG	PSFCA	g6	SUJ2相当	高周波焼入有効硬化層深さ>> こちら SUJ2相当 58HRC～	無電解ニッケルメッキ

Type						D公差	[ M ]材質	[ H ]硬度	[ S ]表面処理
片端おねじ	両端おねじ	片端おねじ・軸径同寸	両端おねじ・軸径同寸	片端テーパ・片端めねじ	片端テーパ・片端おねじ	D公差	[ M ]材質	[ H ]硬度	[ S ]表面処理
PSFCN	PSFCM	PSFCQ	PSFCL	PSFTCA	PSFTCB	g6	SUJ2相当	高周波焼入有効硬化層深さ>> こちら SUJ2相当 58HRC～	無電解ニッケルメッキ

規格表

型式	−	L	−	F	−	P	−	M	−	N
PSFCJ20	−	75
PSFCT20	−	525					−	M8
PSFCW20	−	525					−	M8	−	N8
PSFCG20	−	400	−	F25	−	P16	−	M10
PSFCA20	−	400	−	F25	−	P16	−	M10	−	N10

型式

−

PSFCN20

−

950

−

F50

−

B30

−

P10

PSFCM20

−

300

−

F30

−

B20

−

T20

−

S15

−

Q10

PSFCQ12

−

500

−

B20

PSFCL12

−

500

−

B20

−

S20

PSFTCA20

−

350

−

J15

−

PSFTCB20

−

350

−

F40

−

B30

−

P10

−

J10

■ストレートタイプ　片端めねじタイプ　両端めねじタイプ

型式		指定1mm単位	選択																						C
Type	D	L	M (並目)											N(並目)(両端めねじのみ)											C
ストレートタイプ PSFCJ 片端めねじタイプ PSFCT 両端めねじタイプ PSFCW	8	20〜 800	3	4	5									3	4	5									0.5 以下
	10	20〜 800	3	4	5	6								3	4	5	6
	12	20〜1000		4	5	6	8								4	5	6	8
	15	25〜1000		4	5	6	8	10							4	5	6	8	10
	20	30〜1000		4	5	6	8	10	12						4	5	6	8	10	12					1.0 以下
	25	35〜1000		4	5	6	8	10	12	16					4	5	6	8	10	12	16
	30	35〜1000				6	8	10	12	16	20						6	8	10	12	16	20
	35	35〜1000					8	10	12	16	20	24						8	10	12	16	20	24
	40	50〜1000						10	12	16	20	24	30						10	12	16	20	24	30
	50	65〜1000							12	16	20	24	30							12	16	20	24	30

[ ! ]片端めねじタイプ　全長Lは、M×2≦Lが必要です。M×2.5＋4≧Lの場合、タップ下穴が貫通します。
[ ! ]両端めねじタイプ　全長LはM×2＋N×2≦Lが必要です。M×2＋N×2＝Lの場合めねじは通しになりません。
M×2.5＋4＋N×2.5＋4≧Lの場合、タップ下穴が貫通及び大きいタップ有効長を優先するため小さいタップ有効長が短くなります。
[ ! ]ご希望の寸法が無い場合はカタログ規格外品サービスにて製作可否を含めた見積の問い合わせになります。

■片端段付めねじ　片端段付両端めねじ

型式		指定1mm単位			選択																						(Y) Max.	R	C
Type	D	L	F	P	M (並目)											N(並目)(片端段付両端めねじのみ)											(Y) Max.	R	C
片端段付めねじ PSFCG 片端段付両端めねじ PSFCA	8	25〜798	2≦F≦P×4	6	3											3	4	5									800	0.4 以下	0.5 以下
	10	25〜798		6〜 8	3	4	5									3	4	5	6								800
	12	25〜998		6〜10	3	4	5	6									4	5	6	8							1000
	15	25〜998		6〜13	3	4	5	6	8	10							4	5	6	8	10						1000
	20	25〜998		8〜17		4	5	6	8	10	12						4	5	6	8	10	12					1000		1.0 以下
	25	25〜998		8〜22		4	5	6	8	10	12	16					4	5	6	8	10	12	16				1000
	30	25〜998		9〜27			5	6	8	10	12	16	20	24					6	8	10	12	16	20			1000
	35	25〜998		9〜32			5	6	8	10	12	16	20	24						8	10	12	16	20	24		1000	0.5 以下
	40	25〜998		11〜37				6	8	10	12	16	20	24	30						10	12	16	20	24	30	1000
	50	25〜998		11〜47				6	8	10	12	16	20	24	30							12	16	20	24	30	1000

[ ! ]片端段付めねじタイプ　 P寸法はM＋3≦Pが必要です。全長（Y）は、M×2≦（Y）が必要です。M×2.5＋4≧（Y）の場合、タップ下穴が貫通します。
[ ! ]片端段付両端めねじタイプ　P寸はM＋3≦Pが必要です。全長（Y）はM×2＋N×2≦（Y）が必要です。M×2＋N×2＝（Y）の場合めねじ通しになりません。
M×2.5＋4＋N×2.5＋4≧（Y）の場合、タップ下穴が貫通及び大きいタップ有効長を優先するため小さいタップ有効長が短くなります。
[ ! ]ご希望の寸法が無い場合はカタログ規格外品サービスにて製作可否を含めた見積の問い合わせになります。

■片端おねじタイプ　両端おねじタイプ

型式		指定1mm単位			Ｐ(並目)・Ｑ(並目) 両端おねじのみ選択											(Y) Max.	R	C
Type	D	L	F・T(両端おねじのみ)	B・S(両端おねじのみ)	Ｐ(並目)・Ｑ(並目) 両端おねじのみ選択											(Y) Max.	R	C
片端おねじタイプ PSFCN 両端おねじタイプ PSFCM	8	25〜798	2≦F≦P×5	(P・Q≦6のとき) B(S)≦F－2 (P・Q＝8・10のとき) B(S)≦F－3 (P・Q≧12) B(S)≦F－5 [ ! ]B(S)≧Pitch×3	3	4	5	6								800	0.4 以下	0.5 以下
	10	25〜798				4	5	6	8							800
	12	25〜998					5	6	8	10						1000
	15	25〜998					5	6	8	10	12					1000		1.0 以下
	20	25〜998						6	8	10	12	16				1000
	25	25〜998							8	10	12	16	20	24		1000
	30	25〜998							8	10	12	16	20	24		1000
	35	25〜998								10	12	16	20	24	30	1000	0.5 以下
	40	25〜998									12	16	20	24	30	1000
	50	25〜998										16	20	24	30	1000

[ ! ]ご希望の寸法が無い場合はカタログ規格外品サービスにて製作可否を含めた見積の問い合わせになります。

■片端おねじ・軸径同寸タイプ　両端おねじ・軸径同寸タイプ

型式		指定1mm単位		M (並目)	(Y) Max.	C
Type	D	L	B・S(両端おねじのみ)	M (並目)	(Y) Max.	C
片端おねじ PSFCQ 両端おねじ PSFCL	8	25〜793	7〜40	8	800	0.5 以下
	10	25〜795	8〜50	10	800
	12	25〜991	9〜60	12	1000
	20	25〜987	13〜100	20	1000	1.0 以下
	30	25〜982	18〜150	30	1000	1.0 以下

[ ! ]軸径同寸タイプはL寸法を優先しますので、B（S）寸法のねじ有効長さB（S）－（Pitch×2）となります。
[ ! ]ご希望の寸法が無い場合はカタログ規格外品サービスにて製作可否を含めた見積の問い合わせになります。

■片端テーパ・片端めねじ　片端テーパ・片端おねじ

型式		指定1mm単位			P(並目) おねじのみ選択										M(並目) (めねじのみ)								指定1mm単位	(Y) Max.	R	C
Type	D	L	F(おねじのみ)	B(おねじのみ)	P(並目) おねじのみ選択										M(並目) (めねじのみ)								J	(Y) Max.	R	C
片端テーパ・片端めねじ PSFTCA 片端テーパ・片端おねじ PSFTCB	8	25〜500	2≦F≦P×5	(P≦6のとき) B≦F－2 (P＝8・10のとき) B≦F－3 (P≧12のとき) B≦F−5 (ねじなしのとき) B＝0	3	4	5	6							3	4	5						5〜10	510	0.4 以下	0.5 以下
	10	25〜500				4	5	6	8						3	4	5	6					5〜14	510
	12	25〜500					5	6	8	10						4	5	6	8				5〜18	510
	15	25〜500					5	6	8	10	12					4	5	6	8				10〜24	510
	20	25〜500						6	8	10	12	16				4	5	6	8	10	12		10〜32	510		1.0 以下
	30	25〜500							8	10	12	16	20	24		4	5	6	8	10	12	16	10〜32	510		1.0 以下

[ ! ]L寸はL−J≧20が必要。
[ ! ]ご希望の寸法が無い場合はカタログ規格外品サービスにて製作可否を含めた見積の問い合わせになります。

■おねじ部C面取り詳細

ねじの呼びM	ピッチ P	面取りC (参考値)
3	0.50	0.50
4	0.70	0.75
5	0.80	0.75
6	1.00	1.00
8	1.25	1.25
10	1.50	1.50
12	1.75	1.75
16	2.00	2.00
20	2.50	2.50
24	3.00	3.00
30	3.50	3.50

おねじ先端C面取り

追加工詳細

■出荷日

日目出荷

・追加工詳細は下記よりご確認ください。
※追加工部にも表面処理されます。
※複数の追加工を選択する場合、加工部の位置関係は2mm以上の間隔が必要です。
※追加工による硬度低下の可能性があります。硬度・表面処理についてはこちらをご参照ください。

■ストレートタイプ、片端めねじタイプ、両端めねじタイプ、片端段付めねじ、片端段付両端めねじ

追加工コード

追加工内容

固定寸法

適用条件

指定例

￥/1Code

LKC

L寸法・公差を

精密に変更

シャフト全長表面処理関連画像1_追加工詳細

・L<200→L±0.03
・200≦L＜500→L±0.05
・L≧500→L±0.1

[ ! ]L寸単位0.1mm指定可

[ NG ]片端おねじ・軸径同寸タイプは適用不可

PSFCW20-525.5-M8-N8-LKC

500

スパナ溝1箇所追加

シャフト全長表面処理関連画像2_追加工詳細

D	W	ℓ1	D	W	ℓ1
8	7	8	25	22	10
10	8	8	30	27	15
12	10	10	35	30	15
15	13		40	36	20
20	17		50	41	20

[ ! ]SC=指定1mm単位
[ ! ]SC+ℓ1≦L
[ ! ]SC≧0

PSFCW20-525-M8-N8-SC5

400

平面取り1箇所追加

シャフト全長表面処理関連画像3_追加工詳細

D	ｈ
8～15	1
20～40	2
50	3

[ ! ]FC,E=指定1mm単位
[ ! ]FC≦D×3
[ ! ]1.5×D＜FCの場合、FC≦L/2
[ ! ]E=0またはE≧2

PSFCW20-525-M8-N8-FC10-E8

200

MSC
NSC

めねじを細目ねじに変更

シャフト全長表面処理関連画像4_追加工詳細

D・P	MSC・NSC
12	8
15	8	10
20	8	10	12	14
25～35	8	10	12	14	18
40		10	12	14	18
50			12	14	18
ピッチ	1.0	1.25	1.5

[ ! ]D=12以上適用

[ NG ]MD・NDとの併用不可

PSFCW20-525-MSC14-NSC14

MSC：300
NSC：300

■片端おねじタイプ、両端おねじタイプ、片端おねじ・軸径同寸タイプ、両端おねじ・軸径同寸タイプ、片端テーパ・片端めねじ、片端テーパ・片端おねじ

追加工コード

追加工内容

固定寸法

適用条件

指定例

￥/1Code

LKC

L寸法・公差を

精密に変更

シャフト全長表面処理関連画像5_追加工詳細

・L<200→L±0.03
・200≦L＜500→L±0.05
・L≧500→L±0.1

[ ! ]L寸単位0.1mm指定可

[ NG ]片端おねじタイプにてD-P≦2の場合は適用不可
[ NG ]軸径同寸タイプは適用不可

PSFCN30-250.5-F40-B30-P10-LKC

500

スパナ溝1箇所追加

シャフト全長表面処理関連画像6_追加工詳細

D	W	ℓ1	D	W	ℓ1
8	7	8	25	22	10
10	8	8	30	27	15
12	10	10	35	30	15
15	13		40	36	20
20	17		50	41	20

[ ! ]SC=指定1mm単位
[ ! ]SC+ℓ1≦L
[ ! ]SC≧0

PSFCN30-250-F40-B30-P10-SC5

400

平面取り1箇所追加

シャフト全長表面処理関連画像7_追加工詳細

D	ｈ
8～15	1
20～40	2
50	3

[ ! ]FC,E=指定1mm単位
[ ! ]FC≦D×3、
[ ! ]1.5×D＜FCの場合、FC≦L/2
[ ! ]E=0またはE≧2

[ NG ]テーパタイプは適用不可

PSFCN30-250-F40-B30-P10-FC10-E8

200

MSC

めねじを細目ねじに変更

シャフト全長表面処理関連画像8_追加工詳細

D・P	MSC・NSC
12	8
15	8	10
20	8	10	12	14
25～35	8	10	12	14	18
40		10	12	14	18
50			12	14	18
ピッチ	1.0	1.25	1.5

[ ! ]片端めねじ・片端段付めねじタイプに適用
[ ! ]片端めねじタイプはD寸法、片端段付めねじタイプはP寸法を基準に指定してください。

PSFCT20-350-MSC12

300

PC
QC

逃げ溝追加

シャフト全長表面処理関連画像9_追加工詳細

・並目ねじの場合

・細目ねじ追加工と組み合わせた場合

P Q	PC QC
6	4.4
8	6.0
10	7.7
12	9.4
16	13.0
20	16.4
24	19.6
30	25.0

PMC QMC	PC QC
6	4.8
8	6.4
10	8.4
12	10.4
15	13.4
17	15.4
20	18.4
25	22.7
30	22.7

PMC QMC	PC QC
10	8
12	9.7
14	11.7
18	15.7

[ ! ]逃げ溝幅=F（T）-B（S）
[ ! ]片端・両端（PSFCN、PSFCM）おねじタイプのみ適用

[ NG ]M3～M5は適用不可

SFAM30-300-F40-B30-P20-T50-S40-Q16-PC-QC

無料

PMC
PMS
QMC
QMS

おねじを細目ねじに変更

シャフト全長表面処理関連画像10_追加工詳細

D	PMC・QMC												PMS・QMS
8	3	4	5	6
10		4	5	6	8
12			5	6	8	10							10
15			5	6	8	10	12						10	12
20				6	8	10	12	15	17				10	12	14	18
25					8	10	12	15	17	20			10	12	14	18
30					8	10	12	15	17	20	25		10	12	14	18
35						10	12	15	17	20	25	30	10	12	14	18
40							12	15	17	20	25	30		12	14	18
50								15	17	20	25	30			14	18
ピッチ	0.35	0.5		0.75	1.0						1.5		1.25	1.5

[ ! ]片端おねじタイプのみ適用

【ベアリングナット細目追加工】
左端を「PMC」、右端を「QMC」と指定

【シリンダ細目追加工】
左端を「PMS」、右端を「QMS」と指定

PSFCN20-300-F30-B20-PMC15

300

・上記以外の追加工をご希望の場合は、「カタログ規格外サービス」にてお見積りください。

真円度（M）、真直度（K）、L寸法公差、直角度

■真直度測定方法

軸の両端をVブロックで支持し、任意の点で、
軸を1回転させてダイヤルゲージの振幅を測定。
振幅測定値の1/2を真直度とします。

■真円度 M
外径g6のシャフト（焼き入れ）

D		真円度 M
を超え	以下	真円度 M
7	13	0.004
13	20	0.005
20	40	0.006
40	50	0.007

単位：mm

■真直度 K
外径g6のシャフト（焼き入れ）

D	L		真直度 K
8～50	L≦100		0.01以下
8～50	L＞100		（L/100）×0.01以下

単位：mm

■L寸法公差
外径g6のシャフト（焼き入れ）

L		L寸法公差
を超え	以下	L寸法公差
24	30	±0.2
30	120	±0.3
120	400	±0.5
400	1000	±0.8

単位：mm

■同軸度・直角度

硬度・表面処理の注意点

■加工部の硬度低下について

・母材焼入れ後に加工をいたしますが、加工のための焼きなましにより硬度低下の可能性があります。
※低下後硬度：10～40HRC程度

■硬度低下範囲

・加工部から10mm程度

(例)

■焼なましによる硬度低下加工部

・おねじ・段付・テーパ・スパナ溝・キー溝・平面取り

■めねじの硬度低下条件

めねじは材質や選定条件により硬度低下の条件が異なります。

SUS440Cまたは13Cr系ステンレス：めねじ部分は硬度低下します。
SUJ2相当：下記条件の場合、めねじ部分が硬度低下します。
・M≧D/2の場合・RCのねじ・めねじ2穴タイプ

■焼き入れの有効硬化層深さ

有効硬化層深さは外形寸法や材質の違いにより異なります。

外径 D	有効硬化層深さ
外径 D	SUJ2相当
8・10	0.5以上
12	0.7以上
15・20	0.7以上
25～50	1.0以上

■硬質クロムメッキ及び加工部のメッキ層について

硬質クロムメッキは母材表面処理後に加工をするため、加工部にメッキ処理はありません。
下記の例の場合、「///部」のみが硬質クロムメッキ部となります。

例)メッキ残り部:段付きおねじシャフト平面取り追加

///部:メッキ残部

シャフトと回転軸の違い

・リニアシャフトと回転軸用シャフトの仕様比較

■基本仕様

仕様	シャフト		回転軸
材質	SUJ2相当 SUS440Cまたは13Cr系ステンレス	S45C相当 SUS304	S45C相当 SUS304	SCM435
焼き入れ	高周波焼き入れ	-	-	硬度30～35HRC
外径公差	g6/h5	f8	g6/h9/h7	g6
表面処理	メッキ無硬質クロムメッキ低温黒色クロムメッキ無電解ニッケルメッキ（全長表面処理タイプ）	硬質クロムメッキ	メッキ無四三酸化鉄皮膜無電解ニッケルメッキ	四三酸化鉄皮膜無電解ニッケルメッキ

※硬質クロムメッキは加工部にメッキ層が残りません。詳しくはこちらをご確認ください

■追加工

追加工名称	シャフト	回転軸
L寸公差変更	L<200⇒L±0.03 200≦L<500⇒L±0.05 L≧500⇒L±0.1	L<500⇒L±0.05 L≧500⇒L±0.1 L≧800は適用不可
スパナ溝追加工	2箇所まで指定可能	1箇所まで指定可能
平面取り	2箇所まで指定可能	3箇所まで指定可能
2面取り追加工	2箇所まで指定可能角度指定：固定	1箇所まで指定可能角度指定：15度単位で指定可能
V溝追加工	2箇所まで指定可能	-
キー溝	2箇所まで指定可能段部への加工：不可	4箇所まで指定可能段部への加工：可
おねじ細目ねじ変更	2種類	1種類
めねじ細目ねじ変更	1種類	-
逃げ溝追加	M6～M30	M3～M30
めねじ深さ変更	可能	可能
止め輪溝	2箇所指定可能（追加工ではなく止め輪付タイプとなります）	D部2箇所、段部それぞれ1箇所併用可
スリットカム用溝	-	1箇所まで指定可能
同軸度変更	-	可能
おねじ左ねじ変更	-	可能
すり割り溝追加	-	1箇所まで指定可能
C面取り幅変更	-	可能

型番リスト

表示件数

型番

PSFCA8-[25-798/1]-F[2-24/1]-P6-M3-N[3,4,5]

PSFCA10-[25-798/1]-F[2-32/1]-P[6-8/1]-M[3,4,5]-N[3,4,5,6]

PSFCA12-[25-998/1]-F[2-40/1]-P[6-10/1]-M[3,4,5,6]-N[4,5,6,8]

PSFCA12-[25-998/1]-F[2-40/1]-P[6-10/1]-M[3,4,5,6]-NSC8

PSFCA15-[25-998/1]-F[2-52/1]-P[6-13/1]-M[3,4,5,6,8,10]-N[4,5,6,8,10]

PSFCA15-[25-998/1]-F[2-52/1]-P[6-13/1]-M[3,4,5,6,8,10]-NSC[8,10]

PSFCA20-[25-1000/1]-F[2-68/1]-P[8-17/1]-M[4,5,6,8,10,12]-N[4,5,6,8,10,12]

PSFCA20-[25-1000/1]-F[2-68/1]-P[8-17/1]-M[4,5,6,8,10,12]-NSC[8,10,12,14]

PSFCA20-[25-1000/1]-F[2-68/1]-P[8-17/1]-MSC[4,5,6,8,10,12]-N[4,5,6,8,10,12]

PSFCA20-[25-1000/1]-F[2-68/1]-P[8-17/1]-MSC[4,5,6,8,10,12]-NSC[8,10,12,14]

PSFCA25-[25-1000/1]-F[2-88/1]-P[8-22/1]-M[4,5,6,8,10,12,16]-N[4,5,6,8,10,12,16]

PSFCA25-[25-1000/1]-F[2-88/1]-P[8-22/1]-M[4,5,6,8,10,12,16]-NSC[8,10,12,14,18]

PSFCA30-[25-1000/1]-F[2-108/1]-P[9-27/1]-M[5,6,8,10,12,16,20,24]-N[6,8,10,12,16,20]

PSFCA30-[25-1000/1]-F[2-108/1]-P[9-27/1]-M[5,6,8,10,12,16,20,24]-NSC[8,10,12,14,18]

PSFCA35-[25-1000/1]-F[2-128/1]-P[9-32/1]-M[5,6,8,10,12,16,20,24]-N[8,10,12,16,20,24]

PSFCA35-[25-1000/1]-F[2-128/1]-P[9-32/1]-M[5,6,8,10,12,16,20,24]-NSC[8,10,12,14,18]

PSFCA40-[25-1000/1]-F[2-148/1]-P[11-37/1]-M[6,8,10,12,16,20,24,30]-N[10,12,16,20,24,30]

PSFCA40-[25-1000/1]-F[2-148/1]-P[11-37/1]-M[6,8,10,12,16,20,24,30]-NSC[10,12,14,18]

PSFCA50-[51-1000/1]-F[2-188/1]-P[11-47/1]-M[6,8,10,12,16,20,24,30]-N[12,16,20,24,30]

PSFCA50-[51-1000/1]-F[2-188/1]-P[11-47/1]-M[6,8,10,12,16,20,24,30]-NSC[12,14,18]

PSFCG8-[25-800/1]-F[2-24/1]-P6-M3

PSFCG10-[25-800/1]-F[2-32/1]-P[6-8/1]-M[3,4,5]

PSFCG12-[25-1000/1]-F[2-40/1]-P[6-10/1]-M[3,4,5,6]

PSFCG15-[25-1000/1]-F[2-52/1]-P[6-13/1]-M[3,4,5,6,8,10]

PSFCG15-[25-1000/1]-F[2-52/1]-P[6-13/1]-MSC8

PSFCG20-[25-1000/1]-F[2-68/1]-P[6-17/1]-M[4,5,6,8,10,12]

PSFCG20-[25-1000/1]-F[2-68/1]-P[6-17/1]-MSC[8,10]

PSFCG25-[35-1000/1]-F[2-88/1]-P[8-22/1]-M[4,5,6,8,10,12,16]

PSFCG25-[35-1000/1]-F[2-88/1]-P[8-22/1]-MSC[8,10,12,14]

PSFCG30-[35-1000/1]-F[2-108/1]-P[9-27/1]-M[5,6,8,10,12,16,20]

PSFCG35-[35-1000/1]-F[2-128/1]-P[9-32/1]-M[5,6,8,10,12,16,20,24]

PSFCG35-[35-1000/1]-F[2-128/1]-P[9-32/1]-MSC[8,10,12,14,18]

PSFCG40-[25-1000/1]-F[2-148/1]-P[11-37/1]-M[6,8,10,12,16,20,24,30]

PSFCG40-[25-1000/1]-F[2-148/1]-P[11-37/1]-MSC[8,10,12,14,18]

PSFCG50-[65-1000/1]-F[2-188/1]-P[11-47/1]-M[6,8,10,12,16,20,24,30]

PSFCG50-[65-1000/1]-F[2-188/1]-P[11-47/1]-MSC[10,12,14,18]

PSFCL8-[25-786/1]-B[7-40/1]-QMC8

PSFCL8-[25-786/1]-B[7-40/1]-S[7-40/1]

PSFCL8-[25-786/1]-PMC8-QMC8

PSFCL8-[25-786/1]-PMC8-S[7-40/1]

PSFCL10-[25-784/1]-B[8-50/1]-QMC10

PSFCL10-[25-784/1]-B[8-50/1]-S[8-50/1]

PSFCL10-[25-784/1]-PMC10-QMC10

PSFCL10-[25-784/1]-PMC10-S[8-50/1]

PSFCL12-[25-982/1]-B[9-60/1]-QMS12

PSFCL12-[25-982/1]-B[9-60/1]-S[9-60/1]

PSFCL12-[25-982/1]-PMC12-QMS12

PSFCL12-[25-982/1]-PMC12-S[9-60/1]

PSFCL12-[25-982/1]-PMS12-QMS12

PSFCL12-[25-982/1]-PMS12-S[9-60/1]

軸端形状（左）

軸端形状（右）

軸径 D

(φ)

長さ L

(mm)

端部種類

おねじ(並目) [P]

(mm)

おねじ(並目) [Q]

(mm)

おねじ細目ねじ変更 [PMC]

(mm)

めねじ(並目) [M]

(mm)

おねじ細目ねじ変更 [PMS]

(mm)

おねじ細目ねじ変更 [QMC]

(mm)

おねじ細目ねじ変更 [QMS]

(mm)

めねじ(並目) [N]

(mm)

めねじMを細目ねじ変更 [MSC]

(mm)

めねじNを細目ねじ変更[NSC]

(mm)

RoHS?

最小発注数量

めねじ	めねじ	8	25 ～ 798	片端段付両端めねじ	-	-	-	3	-	-	-	3 ～ 5	-	-	-	2 ～ 24	-	6	-	-	10	1個
めねじ	めねじ	10	25 ～ 798	片端段付両端めねじ	-	-	-	3 ～ 5	-	-	-	3 ～ 6	-	-	-	2 ～ 32	-	6 ～ 8	-	-	10	1個
めねじ	めねじ	12	25 ～ 998	片端段付両端めねじ	-	-	-	3 ～ 6	-	-	-	4 ～ 8	-	-	-	2 ～ 40	-	6 ～ 10	-	-	10	1個
めねじ	めねじ	12	25 ～ 998	片端段付両端めねじ	-	-	-	3 ～ 6	-	-	-	-	-	8	-	2 ～ 40	-	6 ～ 10	-	-	10	1個
めねじ	めねじ	15	25 ～ 998	片端段付両端めねじ	-	-	-	3 ～ 10	-	-	-	4 ～ 10	-	-	-	2 ～ 52	-	6 ～ 13	-	-	10	1個
めねじ	めねじ	15	25 ～ 998	片端段付両端めねじ	-	-	-	3 ～ 10	-	-	-	-	-	8 ～ 10	-	2 ～ 52	-	6 ～ 13	-	-	10	1個
めねじ	めねじ	20	25 ～ 1000	片端段付両端めねじ	-	-	-	4 ～ 12	-	-	-	4 ～ 12	-	-	-	2 ～ 68	-	8 ～ 17	-	-	10	1個
めねじ	めねじ	20	25 ～ 1000	片端段付両端めねじ	-	-	-	4 ～ 12	-	-	-	-	-	8 ～ 14	-	2 ～ 68	-	8 ～ 17	-	-	10	1個
めねじ	めねじ	20	25 ～ 1000	片端段付両端めねじ	-	-	-	-	-	-	-	4 ～ 12	4 ～ 12	-	-	2 ～ 68	-	8 ～ 17	-	-	10	1個
めねじ	めねじ	20	25 ～ 1000	片端段付両端めねじ	-	-	-	-	-	-	-	-	4 ～ 12	8 ～ 14	-	2 ～ 68	-	8 ～ 17	-	-	10	1個
めねじ	めねじ	25	25 ～ 1000	片端段付両端めねじ	-	-	-	4 ～ 16	-	-	-	4 ～ 16	-	-	-	2 ～ 88	-	8 ～ 22	-	-	10	1個
めねじ	めねじ	25	25 ～ 1000	片端段付両端めねじ	-	-	-	4 ～ 16	-	-	-	-	-	8 ～ 18	-	2 ～ 88	-	8 ～ 22	-	-	10	1個
めねじ	めねじ	30	25 ～ 1000	片端段付両端めねじ	-	-	-	5 ～ 24	-	-	-	6 ～ 20	-	-	-	2 ～ 108	-	9 ～ 27	-	-	10	1個
めねじ	めねじ	30	25 ～ 1000	片端段付両端めねじ	-	-	-	5 ～ 24	-	-	-	-	-	8 ～ 18	-	2 ～ 108	-	9 ～ 27	-	-	10	1個
めねじ	めねじ	35	25 ～ 1000	片端段付両端めねじ	-	-	-	5 ～ 24	-	-	-	8 ～ 24	-	-	-	2 ～ 128	-	9 ～ 32	-	-	10	1個
めねじ	めねじ	35	25 ～ 1000	片端段付両端めねじ	-	-	-	5 ～ 24	-	-	-	-	-	8 ～ 18	-	2 ～ 128	-	9 ～ 32	-	-	10	1個
めねじ	めねじ	40	25 ～ 1000	片端段付両端めねじ	-	-	-	6 ～ 30	-	-	-	10 ～ 30	-	-	-	2 ～ 148	-	11 ～ 37	-	-	10	1個
めねじ	めねじ	40	25 ～ 1000	片端段付両端めねじ	-	-	-	6 ～ 30	-	-	-	-	-	10 ～ 18	-	2 ～ 148	-	11 ～ 37	-	-	10	1個
めねじ	めねじ	50	51 ～ 1000	片端段付両端めねじ	-	-	-	6 ～ 30	-	-	-	12 ～ 30	-	-	-	2 ～ 188	-	11 ～ 47	-	-	10	1個
めねじ	めねじ	50	51 ～ 1000	片端段付両端めねじ	-	-	-	6 ～ 30	-	-	-	-	-	12 ～ 18	-	2 ～ 188	-	11 ～ 47	-	-	10	1個
めねじ	加工なし	8	25 ～ 800	片端段付めねじ	-	-	-	3	-	-	-	-	-	-	-	2 ～ 24	-	6	-	-	10	1個
めねじ	加工なし	10	25 ～ 800	片端段付めねじ	-	-	-	3 ～ 5	-	-	-	-	-	-	-	2 ～ 32	-	6 ～ 8	-	-	10	1個
めねじ	加工なし	12	25 ～ 1000	片端段付めねじ	-	-	-	3 ～ 6	-	-	-	-	-	-	-	2 ～ 40	-	6 ～ 10	-	-	10	1個
めねじ	加工なし	15	25 ～ 1000	片端段付めねじ	-	-	-	3 ～ 10	-	-	-	-	-	-	-	2 ～ 52	-	6 ～ 13	-	-	10	1個
めねじ	加工なし	15	25 ～ 1000	片端段付めねじ	-	-	-	-	-	-	-	-	8	-	-	2 ～ 52	-	6 ～ 13	-	-	10	1個
めねじ	加工なし	20	25 ～ 1000	片端段付めねじ	-	-	-	4 ～ 12	-	-	-	-	-	-	-	2 ～ 68	-	6 ～ 17	-	-	10	1個
めねじ	加工なし	20	25 ～ 1000	片端段付めねじ	-	-	-	-	-	-	-	-	8 ～ 10	-	-	2 ～ 68	-	6 ～ 17	-	-	10	1個
めねじ	加工なし	25	35 ～ 1000	片端段付めねじ	-	-	-	4 ～ 16	-	-	-	-	-	-	-	2 ～ 88	-	8 ～ 22	-	-	10	1個
めねじ	加工なし	25	35 ～ 1000	片端段付めねじ	-	-	-	-	-	-	-	-	8 ～ 14	-	-	2 ～ 88	-	8 ～ 22	-	-	10	1個
めねじ	加工なし	30	35 ～ 1000	片端段付めねじ	-	-	-	5 ～ 20	-	-	-	-	-	-	-	2 ～ 108	-	9 ～ 27	-	-	10	1個
めねじ	加工なし	35	35 ～ 1000	片端段付めねじ	-	-	-	5 ～ 24	-	-	-	-	-	-	-	2 ～ 128	-	9 ～ 32	-	-	10	1個
めねじ	加工なし	35	35 ～ 1000	片端段付めねじ	-	-	-	-	-	-	-	-	8 ～ 18	-	-	2 ～ 128	-	9 ～ 32	-	-	10	1個
めねじ	加工なし	40	25 ～ 1000	片端段付めねじ	-	-	-	6 ～ 30	-	-	-	-	-	-	-	2 ～ 148	-	11 ～ 37	-	-	10	1個
めねじ	加工なし	40	25 ～ 1000	片端段付めねじ	-	-	-	-	-	-	-	-	8 ～ 18	-	-	2 ～ 148	-	11 ～ 37	-	-	10	1個
めねじ	加工なし	50	65 ～ 1000	片端段付めねじ	-	-	-	6 ～ 30	-	-	-	-	-	-	-	2 ～ 188	-	11 ～ 47	-	-	10	1個
めねじ	加工なし	50	65 ～ 1000	片端段付めねじ	-	-	-	-	-	-	-	-	10 ～ 18	-	-	2 ～ 188	-	11 ～ 47	-	-	10	1個
加工なし	加工なし	8	20 ～ 800	ストレート	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	10	1個
加工なし	加工なし	10	20 ～ 800	ストレート	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	10	1個
加工なし	加工なし	12	20 ～ 1000	ストレート	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	10	1個
加工なし	加工なし	15	25 ～ 1000	ストレート	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	10	1個
加工なし	加工なし	20	30 ～ 1000	ストレート	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	10	1個
加工なし	加工なし	25	35 ～ 1000	ストレート	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	10	1個
加工なし	加工なし	30	35 ～ 1000	ストレート	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	10	1個
加工なし	加工なし	35	35 ～ 1000	ストレート	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	10	1個
加工なし	加工なし	40	50 ～ 1000	ストレート	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	10	1個
加工なし	加工なし	50	65 ～ 1000	ストレート	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	10	1個
加工なし	加工なし	8	25 ～ 786	両端おねじ軸径同寸	-	-	-	-	-	8	-	-	-	-	7 ～ 40	-	-	-	-	-	10	1個
加工なし	加工なし	8	25 ～ 786	両端おねじ軸径同寸	-	-	-	-	-	-	-	-	-	-	7 ～ 40	-	-	-	7 ～ 40	-	10	1個
加工なし	加工なし	8	25 ～ 786	両端おねじ軸径同寸	-	-	8	-	-	8	-	-	-	-	-	-	-	-	-	-	10	1個
加工なし	加工なし	8	25 ～ 786	両端おねじ軸径同寸	-	-	8	-	-	-	-	-	-	-	-	-	-	-	7 ～ 40	-	10	1個
加工なし	加工なし	10	25 ～ 784	両端おねじ軸径同寸	-	-	-	-	-	10	-	-	-	-	8 ～ 50	-	-	-	-	-	10	1個
加工なし	加工なし	10	25 ～ 784	両端おねじ軸径同寸	-	-	-	-	-	-	-	-	-	-	8 ～ 50	-	-	-	8 ～ 50	-	10	1個
加工なし	加工なし	10	25 ～ 784	両端おねじ軸径同寸	-	-	10	-	-	10	-	-	-	-	-	-	-	-	-	-	10	1個
加工なし	加工なし	10	25 ～ 784	両端おねじ軸径同寸	-	-	10	-	-	-	-	-	-	-	-	-	-	-	8 ～ 50	-	10	1個
加工なし	加工なし	12	25 ～ 982	両端おねじ軸径同寸	-	-	-	-	-	-	12	-	-	-	9 ～ 60	-	-	-	-	-	10	1個
加工なし	加工なし	12	25 ～ 982	両端おねじ軸径同寸	-	-	-	-	-	-	-	-	-	-	9 ～ 60	-	-	-	9 ～ 60	-	10	1個
加工なし	加工なし	12	25 ～ 982	両端おねじ軸径同寸	-	-	12	-	-	-	12	-	-	-	-	-	-	-	-	-	10	1個
加工なし	加工なし	12	25 ～ 982	両端おねじ軸径同寸	-	-	12	-	-	-	-	-	-	-	-	-	-	-	9 ～ 60	-	10	1個
加工なし	加工なし	12	25 ～ 982	両端おねじ軸径同寸	-	-	-	-	12	-	12	-	-	-	-	-	-	-	-	-	10	1個
加工なし	加工なし	12	25 ～ 982	両端おねじ軸径同寸	-	-	-	-	12	-	-	-	-	-	-	-	-	-	9 ～ 60	-	10	1個

通常単価(税別) (税込単価)	通常出荷日	クリーン洗浄・梱包済みでお届けしますクリーン洗浄品とは

- ( - )	5日目	SL-PSFCA8
- ( - )	5日目	SL-PSFCA10
- ( - )	5日目	SL-PSFCA12
- ( - )	5日目	SL-PSFCA12
- ( - )	5日目	SL-PSFCA15
- ( - )	5日目	SL-PSFCA15
- ( - )	5日目	SL-PSFCA20
- ( - )	5日目	SL-PSFCA20
- ( - )	5日目	SL-PSFCA20
- ( - )	5日目	SL-PSFCA20
- ( - )	5日目	SL-PSFCA25
- ( - )	5日目	SL-PSFCA25
- ( - )	5日目	SL-PSFCA30
- ( - )	5日目	SL-PSFCA30
- ( - )	5日目	SL-PSFCA35
- ( - )	5日目	SL-PSFCA35
- ( - )	5日目	SL-PSFCA40
- ( - )	5日目	SL-PSFCA40
- ( - )	5日目	SL-PSFCA50
- ( - )	5日目	SL-PSFCA50
- ( - )	5日目	SL-PSFCG8
- ( - )	5日目	SL-PSFCG10
- ( - )	5日目	SL-PSFCG12
- ( - )	5日目	SL-PSFCG15
- ( - )	5日目	SL-PSFCG15
- ( - )	5日目	SL-PSFCG20
- ( - )	5日目	SL-PSFCG20
- ( - )	5日目	SL-PSFCG25
- ( - )	5日目	SL-PSFCG25
- ( - )	5日目	SL-PSFCG30
- ( - )	5日目	SL-PSFCG35
- ( - )	5日目	SL-PSFCG35
- ( - )	5日目	SL-PSFCG40
- ( - )	5日目	SL-PSFCG40
- ( - )	5日目	SL-PSFCG50
- ( - )	5日目	SL-PSFCG50
- ( - )	5日目	SL-PSFCJ8
- ( - )	5日目	SL-PSFCJ10
- ( - )	5日目	SL-PSFCJ12
- ( - )	5日目	SL-PSFCJ15
- ( - )	5日目	SL-PSFCJ20
- ( - )	5日目	SL-PSFCJ25
- ( - )	5日目	SL-PSFCJ30
- ( - )	5日目	SL-PSFCJ35
- ( - )	5日目	SL-PSFCJ40
- ( - )	5日目	SL-PSFCJ50
- ( - )	5日目	SL-PSFCL8
- ( - )	5日目	SL-PSFCL8
- ( - )	5日目	SL-PSFCL8
- ( - )	5日目	SL-PSFCL8
- ( - )	5日目	SL-PSFCL10
- ( - )	5日目	SL-PSFCL10
- ( - )	5日目	SL-PSFCL10
- ( - )	5日目	SL-PSFCL10
- ( - )	5日目	SL-PSFCL12
- ( - )	5日目	SL-PSFCL12
- ( - )	5日目	SL-PSFCL12
- ( - )	5日目	SL-PSFCL12
- ( - )	5日目	SL-PSFCL12
- ( - )	5日目	SL-PSFCL12

基本情報
納期・価格

基本情報

【特長】軸端加工部にも表面処理が施されているシャフトです。さらに新規格がぞくぞく登場！

【技術コンテンツ】
選定や追加工、焼き入れなどについての技術情報をご用意しております！
シャフト選定手順追加工・公差変更寸法公差回転軸との違い焼き入れ詳細よくある質問

ご注意

ご希望の寸法が無い場合はカタログ規格外品サービスにて製作可否を含めた見積の問い合わせになります。
当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

技術情報

納期・価格

価格表

■ストレートタイプ
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

型式		￥基準単価
Type	D	最短L 〜 50	L51 〜 100	L101 〜 150	L151 〜 200	L201 〜 300	L301 〜 400	L401 〜 500	L501 〜 600	L601 〜 800	L801 〜 1000
PSFCJ	8	360	510	670	830	1,050	1,270	1,500	1,750	2,090	－
	10	420	590	750	900	1,140	1,370	1,610	1,830	2,210	－
	12	490	660	840	1,010	1,260	1,530	1,750	2,000	2,400	2,770
	15	590	750	930	1,110	1,370	1,620	1,890	2,160	2,550	3,080
	20	690	960	1,190	1,400	1,750	2,130	2,460	2,850	3,720	4,650
	25	870	1,140	1,410	1,680	2,130	2,580	3,140	4,000	4,860	6,000
	30	1,050	1,350	1,650	1,930	2,490	3,030	3,690	4,380	5,700	7,130
	35	1,230	1,590	1,960	2,280	2,970	2,950	4,190	5,300	6,760	8,440
	40	1,400	1,830	2,270	2,660	3,530	2,990	4,830	6,420	8,190	10,220
	50	－	2,320	2,930	3,420	4,690	5,680	7,510	8,910	11,560	14,700

■両端めねじ
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

型式		￥基準単価
Type	D	最短L 〜 50	L51 〜 100	L101 〜 150	L151 〜 200	L201 〜 300	L301 〜 400	L401 〜 500	L501 〜 600	L601 〜 800	L801 〜 1000
PSFCW	8	500	680	820	1,000	1,240	1,590	1,800	2,030	2,590	－
	10	610	740	910	1,070	1,290	1,640	1,880	2,140	2,710	－
	12	680	830	1,030	1,180	1,450	1,760	2,050	2,330	2,970	3,320
	15	740	930	1,080	1,280	1,550	1,930	2,180	2,460	3,120	3,870
	20	920	1,210	1,420	1,670	2,010	2,510	2,920	3,330	4,560	5,510
	25	1,140	1,400	1,680	1,910	2,360	3,000	3,640	3,960	5,850	7,150
	30	1,280	1,590	1,900	2,210	2,740	3,480	4,230	4,950	6,880	8,350
	35	1,480	1,860	2,220	2,510	3,200	4,880	5,370	5,950	8,040	9,850
	40	1,670	2,100	2,540	2,870	3,760	6,420	6,680	7,130	9,680	11,880
	50	－	2,570	3,160	3,680	4,900	6,370	8,350	9,840	13,220	15,900

■片端めねじタイプ
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

型式		￥基準単価
Type	D	最短L 〜 50	L51 〜 100	L101 〜 150	L151 〜 200	L201 〜 300	L301 〜 400	L401 〜 500	L501 〜 600	L601 〜 800	L801 〜 1000
PSFCT	8	430	600	750	910	1,140	1,430	1,650	1,890	2,340	－
	10	510	660	830	990	1,220	1,500	1,740	1,980	2,460	－
	12	590	750	930	1,090	1,350	1,650	1,900	2,160	2,690	3,050
	15	660	840	1,010	1,200	1,460	1,770	2,040	2,310	2,840	3,480
	20	810	1,080	1,300	1,530	1,880	2,320	2,690	3,090	4,140	5,080
	25	1,010	1,270	1,540	1,800	2,250	2,790	3,390	3,980	5,360	6,570
	30	1,170	1,470	1,770	2,070	2,610	3,260	3,960	4,660	6,290	7,740
	35	1,350	1,720	2,090	2,390	3,090	3,920	4,780	5,630	7,400	9,150
	40	1,530	1,960	2,400	2,760	3,640	4,700	5,750	6,770	8,940	11,050
	50	－	2,450	3,050	3,550	4,800	6,030	7,930	9,380	12,390	15,300

■片端段付両端めねじ
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

型式		￥基準単価
Type	D	最短L 〜 50	L51 〜 100	L101 〜 150	L151 〜 200	L201 〜 300	L301 〜 400	L401 〜 500	L501 〜 600	L601 〜 800	L801 〜 1000
PSFCA	8	660	840	1,000	1,180	1,420	1,770	2,030	2,250	2,860	－
	10	760	910	1,090	1,250	1,490	1,860	2,110	2,370	2,970	－
	12	830	1,000	1,200	1,370	1,640	2,000	2,290	2,580	3,240	3,610
	15	890	1,100	1,270	1,470	1,750	2,150	2,430	2,720	3,400	4,190
	20	1,090	1,390	1,620	1,870	2,240	2,760	3,190	3,610	4,900	5,910
	25	1,310	1,600	1,890	2,140	2,600	3,290	3,940	4,280	6,260	7,620
	30	1,480	1,810	2,110	2,440	2,990	3,780	4,580	5,310	7,330	8,860
	35	1,680	2,080	2,450	2,750	3,500	5,210	5,730	6,360	8,550	10,420
	40	1,870	2,330	2,780	3,130	4,080	6,780	7,090	7,610	10,260	12,560
	50	－	2,810	3,430	3,970	5,260	6,790	8,860	10,430	13,980	16,790

■片端段付めねじタイプ
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

型式		￥基準単価
Type	D	最短L 〜 50	L51 〜 100	L101 〜 150	L151 〜 200	L201 〜 300	L301 〜 400	L401 〜 500	L501 〜 600	L601 〜 800	L801 〜 1000
PSFCG	8	590	760	920	1,090	1,320	1,620	1,880	2,110	2,600	－
	10	660	840	1,010	1,170	1,420	1,720	1,970	2,220	2,720	－
	12	740	910	1,100	1,280	1,540	1,880	2,140	2,420	2,960	3,340
	15	820	1,010	1,200	1,390	1,660	2,000	2,280	2,570	3,120	3,790
	20	980	1,260	1,500	1,730	2,110	2,570	2,960	3,370	4,480	5,480
	25	1,180	1,470	1,750	2,030	2,490	3,080	3,690	4,310	5,760	7,050
	30	1,370	1,690	1,980	2,300	2,870	3,560	4,310	5,030	6,740	8,250
	35	1,550	1,940	2,320	2,640	3,380	4,240	5,150	6,040	7,910	9,710
	40	1,730	2,190	2,650	3,020	3,970	5,070	6,160	7,260	9,510	11,730
	50	－	2,690	3,320	3,840	5,160	6,450	8,440	9,960	13,150	16,190

■片端おねじタイプ
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

型式		￥基準単価
Type	D	最短L 〜 50	L51 〜 100	L101 〜 150	L151 〜 200	L201 〜 300	L301 〜 400	L401 〜 500	L501 〜 600	L601 〜 800	L801 〜 998
PSFCN	8	560	720	880	1,040	1,260	1,540	1,790	2,010	2,480	－
	10	630	800	960	1,110	1,350	1,640	1,880	2,110	2,590	－
	12	700	870	1,050	1,220	1,470	1,790	2,040	2,300	2,820	3,180
	15	780	960	1,140	1,320	1,580	1,900	2,170	2,450	2,970	3,610
	20	930	1,200	1,430	1,650	2,010	2,450	2,820	3,210	4,270	5,220
	25	1,120	1,400	1,670	1,930	2,370	2,930	3,510	4,100	5,490	6,710
	30	1,300	1,610	1,890	2,190	2,730	3,390	4,100	4,790	6,420	7,860
	35	1,480	1,850	2,210	2,510	3,220	4,040	4,900	5,750	7,530	9,250
	40	1,650	2,090	2,520	2,880	3,780	4,830	5,870	6,910	9,060	11,170
	50	－	2,560	3,160	3,660	4,910	6,140	8,040	9,490	12,520	15,420

■両端おねじタイプ
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

型式		￥基準単価
Type	D	最短L 〜 50	L51 〜 100	L101 〜 150	L151 〜 200	L201 〜 300	L301 〜 400	L401 〜 500	L501 〜 600	L601 〜 800	L801 〜 998
PSFCM	8	760	930	1,090	1,250	1,470	1,820	2,070	2,260	2,870	－
	10	840	1,010	1,170	1,320	1,560	1,910	2,150	2,390	2,980	－
	12	910	1,080	1,260	1,430	1,680	2,040	2,320	2,600	3,240	3,590
	15	970	1,170	1,350	1,530	1,790	2,180	2,460	2,730	3,390	4,150
	20	1,180	1,440	1,670	1,900	2,260	2,760	3,190	3,580	4,830	5,790
	25	1,380	1,650	1,930	2,180	2,610	3,280	3,870	4,190	6,120	7,420
	30	1,550	1,860	2,130	2,460	2,970	3,750	4,500	5,200	7,130	8,600
	35	1,730	2,110	2,450	2,740	3,480	5,130	5,620	6,210	8,300	10,060
	40	1,900	2,350	2,770	3,100	4,030	6,670	6,910	7,400	9,930	12,130
	50	－	2,800	3,390	3,910	5,130	6,600	8,580	10,070	13,470	16,150

■片端おねじ・軸径同寸タイプ
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

型式		￥基準単価
Type	D	最短L 〜 50	L51 〜 100	L101 〜 150	L151 〜 200	L201 〜 300	L301 〜 400	L401 〜 500	L501 〜 600	L601 〜 800	L801 〜 991
PSFCQ	8	560	720	880	1,040	1,260	1,540	1,790	2,010	2,480	－
	10	630	800	960	1,110	1,350	1,640	1,880	2,110	2,590	－
	12	700	870	1,050	1,220	1,470	1,790	2,040	2,300	2,820	3,180
	20	930	1,200	1,430	1,650	2,010	2,450	2,820	3,210	4,270	5,220
	30	1,300	1,610	1,890	2,190	2,730	3,390	4,100	4,790	6,420	7,860

■両端おねじ・軸径同寸タイプ
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

型式		￥基準単価
Type	D	最短L 〜 50	L51 〜 100	L101 〜 150	L151 〜 200	L201 〜 300	L301 〜 400	L401 〜 500	L501 〜 600	L601 〜 800	L801 〜 991
PSFCL	8	760	930	1,090	1,250	1,470	1,820	2,070	2,260	2,870	－
	10	840	1,010	1,170	1,320	1,560	1,910	2,150	2,390	2,980	－
	12	910	1,080	1,260	1,430	1,680	2,040	2,320	2,600	3,240	3,590
	20	1,180	1,440	1,670	1,900	2,260	2,760	3,190	3,580	4,830	5,790
	30	1,550	1,860	2,130	2,460	2,970	3,750	4,500	5,200	7,130	8,600

■片端テーパ・片端めねじ
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

型式		￥基準単価
Type	D	最短L 〜 50	L51 〜 100	L101 〜 150	L151 〜 200	L201 〜 300	L301 〜 400	L401 〜 500
PSFTCA	8	850	1,020	1,170	1,330	1,560	1,850	2,070
	10	1,040	1,190	1,350	1,510	1,740	2,030	2,270
	12	1,220	1,380	1,560	1,720	1,980	2,280	2,530
	15	1,400	1,580	1,740	1,930	2,190	2,510	2,770
	20	1,540	1,820	2,040	2,270	2,610	3,060	3,420
	30	1,900	2,210	2,510	2,800	3,350	3,990	4,690

■片端テーパ・片端おねじ
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

型式		￥基準単価
Type	D	最短L 〜 50	L51 〜 100	L101 〜 150	L151 〜 200	L201 〜 300	L301 〜 400	L401 〜 500
PSFTCB	8	980	1,140	1,300	1,460	1,680	1,960	2,210
	10	1,160	1,320	1,480	1,640	1,880	2,160	2,400
	12	1,330	1,500	1,680	1,850	2,100	2,420	2,670
	15	1,510	1,690	1,880	2,060	2,310	2,640	2,910
	20	1,670	1,930	2,160	2,380	2,740	3,180	3,560
	30	2,040	2,310	2,630	2,930	3,470	4,130	4,830

■数量スライド価格（[ ! ]1円未満切り捨て）こちら

数量区分	標準対応				個別対応
数量区分	小口				大口
数　量	1〜9	10〜12	13・14	15〜20	21～
値引率	基準単価	5％	10％	15％	お見積り

[ ! ]表示数量超えはWOSにてご確認ください。

納期

日目出荷

出荷日については、こちらをご覧ください。

カタログ

カタログ (見開き版)

現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。

商品担当おすすめ

ミスミ
シャフト　ストレートタイプ
ストレートタイプタイプのシャフト（リニアシャフト・焼入れシャフト・ガイドシャフト・スライドシャフト）です。
ミスミ
シャフト　両端めねじタイプ
両端めねじタイプのシャフト（リニアシャフト・焼入れシャフト・ガイドシャフト・スライドシャフト）です。
ミスミ
シャフト　片端めねじタイプ
片端めねじタイプのシャフト（リニアシャフト・焼入れシャフト・ガイドシャフト・スライドシャフト）です。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

シャフト　全長表面処理のレビュー

4.5平均満足度：4.59件のレビュー

星5
67%
星4
22%
星3
11%
星2
0%
星1
0%

冷間鍛造パンチ

満足度：3.02016/06/29

　パンチ材ではφ25までしか大きい径は無く、シャフト材で代用できないかと考えテストしましたが、やはり駄目でした。150t...もっと読む

18人が参考にしています。

部品を取付ける竿として

満足度：4.02023/03/15

今回は両端をシャフトホルダーで固定し、シャフト上に部品を取付ける構造用軸として採用しました。種類が豊富で精度もでていて...もっと読む

0人が参考にしています。

製造機械への取付け

満足度：5.02022/08/22

毎回この部品が必要な機械を製作する時にはミスミにて購入。商品も梱包も金額も問題ないので今後も注文する予定です。

0人が参考にしています。

治具の回転機構

満足度：5.02021/03/02

治具の回転機構に追加工をして使用しています。種類が豊富で非常に助かります。精度も良く、安価で非常に助かります。 ...もっと読む

0人が参考にしています。

強固な固定がしたい時

満足度：5.02020/01/29

強固な固定がしたい時グラつきが困るような場面での使用を想定していましたが、特に問題なく使用できています。

0人が参考にしています。

9件全て見る

この商品を見た人は、こんな商品も見ています

	今見ている商品シャフト　全長表面処理	【クリーン洗浄品】シャフト　全長表面処理	【クリーン洗浄品】シャフト　片端めねじタイプ	【クリーン洗浄品】シャフト　片端おねじタイプ	【クリーン洗浄品】シャフト　両端おねじタイプ	【クリーン洗浄】シャフト片端おねじスパナ溝付タイプ・キリ穴付タイプ
メーカー	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ
通常価格	-	-	-	-	-	-
通常出荷日	5日目	8日目	5日目〜	6日目〜	6日目〜	6日目〜
特性・用途	該当なし	クリーン洗浄	-	クリーン洗浄	-	クリーン洗浄
基本形状	ストレート	ストレート	ストレート	ストレート	ストレート	ストレート
軸端部直角度	直角度（0.2）	直角度（0.2）	直角度（0.2）	直角度（0.2）	直角度（0.2）	直角度（0.2）
材質	SUJ2相当	SUJ2相当	-	-	-	-
詳細材質	SUJ2相当	SUJ2相当	-	-	-	-

よく一緒に購入される商品

ミスミ
シャフトホルダ　-フランジ型（鋳造品）　…4.5
通常価格(税別) : 900円-
通常出荷日 : 在庫品1日目～
当日出荷可能
ミスミ
セットカラー【止めねじ固定タイプ】ベアリ…4.7
通常価格(税別) : 260円-
通常出荷日 : 在庫品1日目～
当日出荷可能
ミスミ
金属ワッシャ　Ｔ寸選択・指定タイプ　並級…4.7
通常価格(税別) : 160円-
通常出荷日 : 在庫品1日目～
当日出荷可能
ミスミ
シャフト　両端めねじタイプ4.6
通常価格(税別) : -
通常出荷日 : 2日目～
当日出荷可能
ミスミ
ノックピン　タップ付m6タイプ　【金型用…4.6
通常価格(税別) : 540円-
通常出荷日 : 在庫品1日目～
当日出荷可能
ミスミ
位置決めボルト　頭部Ｒタイプ4.3
通常価格(税別) : 590円-
通常出荷日 : 在庫品1日目～
当日出荷可能
ミスミ
ＤＩＮレール4.4
通常価格(税別) : 198円-
通常出荷日 : 在庫品1日目～
当日出荷可能
ミスミ
極低頭六角穴付ボルト【SUS316L/ …4.6
通常価格(税別) : 90円-
通常出荷日 : 在庫品1日目～
当日出荷可能
ミスミ
フランジ付リニアブッシュシングルタイプ…4.7
通常価格(税別) : 530円-
通常出荷日 : 在庫品1日目～
当日出荷可能

この商品に関連するミスミユニット事例その他の事例を探す

リニアシャフトカテゴリの売れ筋ランキング

通常価格、通常出荷日が表示と異なる場合がございます

技術サポート窓口

メカニカル部品技術窓口

商品の仕様・技術のお問い合わせ

Webお問い合わせフォーム

営業時間：9:00～18:00（土曜日・日曜日・祝日は除く）

※お問い合わせフォームは24時間受付しております。

見積もり・発注後最短当日出荷　新規会員登録で2D・3D CADデータを無料でダウンロード

無料で会員登録

閉じる

比較リスト

回答可能（特定物質なし）	関連する各国主要規制に対応しているため、輸出案件等でも安心してご利用いただけます REACH SVHCおよび中国RoHSで規定される物質は、含有が禁止されるものではないため、特定物質には該当せず、回答可能の選択肢に含まれます（報告義務が発生する可能性がございます）・以下の条件に、いずれも該当する商品です　 - chemSHERPA-AI形式での回答が可能　 - 特定物質（一般的な各国主要規制で禁止されている物質）を、閾値を超えて使用していない
回答不可（調査不可/特定物質あり）	各国主要規制に対応していない（または調査不可）のため、輸出案件等でのご利用は推奨いたしません・以下の条件のうち、いずれかに該当する商品です　 - chemSHERPA-AI形式での回答が不可　 - 特定物質（一般的な各国主要規制で禁止されている物質）を、閾値を超えて使用している
調査中	現在調査中です。調査完了まで今しばらくお待ちください・調査中のため、現時点ではchemSHERPA-AI形式での回答ができない商品です

絞り込み条件

chemSHERPA・RoHS

軸端形状（左）

軸端形状（右）

軸径 D(φ)

長さ L(mm)

端部種類

おねじ(並目) [P](mm)

おねじ(並目) [Q](mm)

おねじ細目ねじ変更 [PMC](mm)

めねじ(並目) [M](mm)

おねじ細目ねじ変更 [PMS](mm)

おねじ細目ねじ変更 [QMC](mm)

おねじ細目ねじ変更 [QMS](mm)

めねじ(並目) [N](mm)

めねじMを細目ねじ変更 [MSC](mm)

めねじNを細目ねじ変更[NSC](mm)

B(mm)

F(mm)

J(mm)

P(mm)

S(mm)

T(mm)

タイプ

CAD

出荷日

シャフト 全長表面処理

外形図・規格表

外形図

規格表

追加工詳細

真円度（M）、真直度（K）、L寸法公差、直角度

硬度・表面処理の注意点

シャフトと回転軸の違い

関連リンク

型番リスト

詳細情報

基本情報

ご注意

納期・価格

価格表

納期

カタログ

商品担当おすすめ

この商品を見た人は、こんな商品も見ています

最近見た商品

この商品に関連するミスミ ユニット事例その他の事例を探す

リニアシャフトカテゴリの売れ筋ランキング

技術サポート窓口

chemSHERPA

シャフト　全長表面処理

この商品に関連するミスミユニット事例その他の事例を探す
