サポートピラ -総焼き入れタイプ-

サポートピラ -総焼き入れタイプ-

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

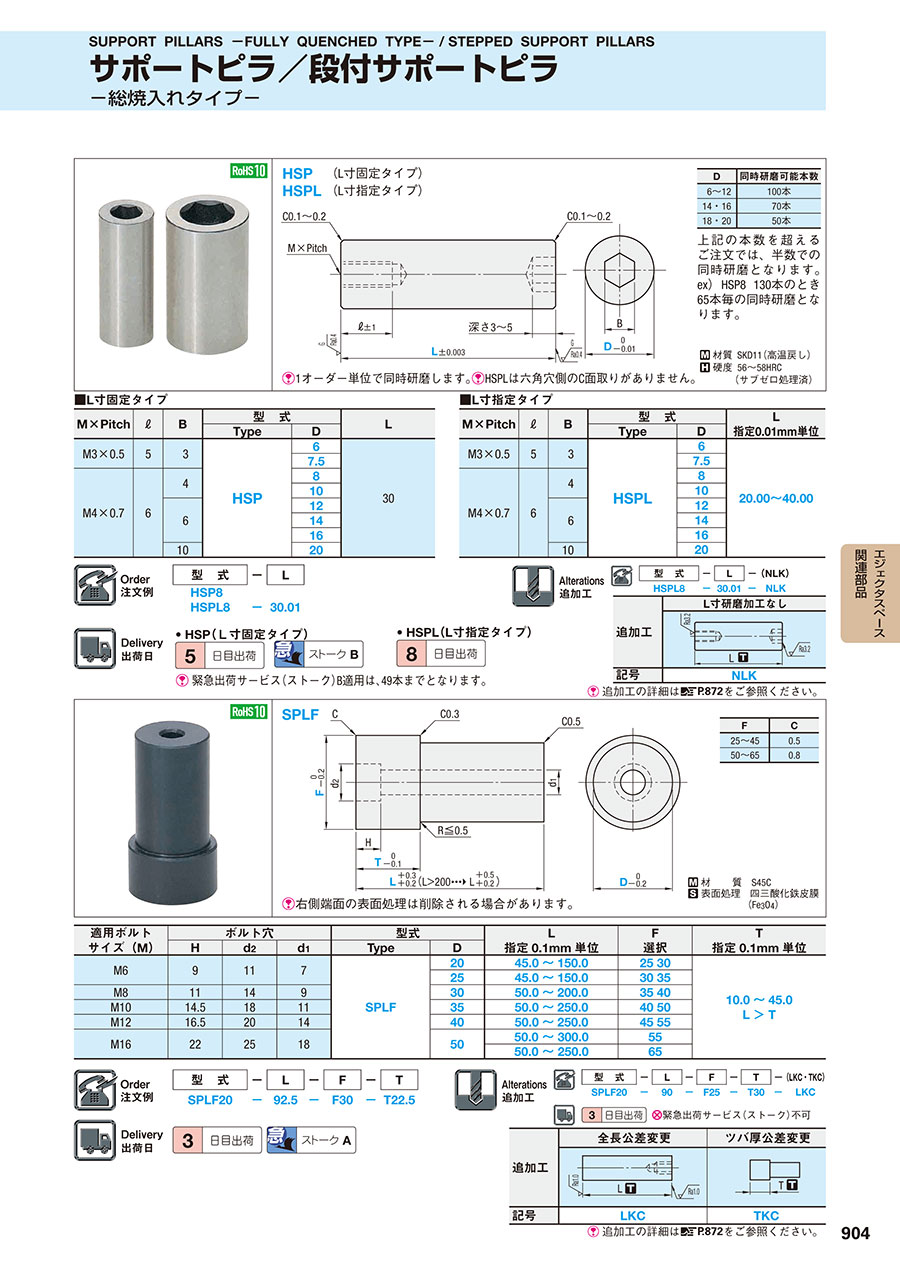

PDFP.1121

型番

商品を一つに絞り込むとこちらに型番が表示されます

サポートピラ -総焼き入れタイプ-:関連画像
型番
HSP6
HSP7.5
HSP8
HSP10
HSP12
HSP14
HSP16
HSP20
HSPL6-[20-40/0.01]
HSPL7.5-[20-40/0.01]
HSPL8-[20-40/0.01]
HSPL10-[20-40/0.01]
HSPL12-[20-40/0.01]
HSPL14-[20-40/0.01]
HSPL16-[20-40/0.01]
HSPL20-[20-40/0.01]
型番通常単価スライド値引通常
出荷日
RoHSD(軸径)
(mm)
L(全長)
(mm)
タイプ

520円

あり 5日目 対応6-L寸固定タイプ

520円

あり 5日目 対応7.5-L寸固定タイプ

520円

あり 5日目 対応8-L寸固定タイプ

550円

あり 5日目 対応10-L寸固定タイプ

580円

あり 5日目 対応12-L寸固定タイプ

580円

あり 5日目 対応14-L寸固定タイプ

600円

あり 5日目 対応16-L寸固定タイプ

700円

あり 5日目 対応20-L寸固定タイプ

-

8日目 対応620 ~ 40L寸指定タイプ

-

8日目 対応7.520 ~ 40L寸指定タイプ

-

8日目 対応820 ~ 40L寸指定タイプ

-

8日目 対応1020 ~ 40L寸指定タイプ

-

8日目 対応1220 ~ 40L寸指定タイプ

-

8日目 対応1420 ~ 40L寸指定タイプ

-

8日目 対応1620 ~ 40L寸指定タイプ

-

8日目 対応2020 ~ 40L寸指定タイプ

Loading...

  1. 1

規格表


[ ! ] 緑文字の商品・サイズは2012年4月に規格廃止しました。

サポートピラ -総焼き入れタイプ-:関連画像
・規格表
■L寸固定タイプ
M
×
Pitch
B型 式L¥基準単価
TypeD1~19本
M3
×
0.5
53HSP630520
7.5
M4
×
0.7
648
10550
612580
14
16600
1020700

■L寸指定タイプ
M
×
Pitch
B型 式L
指定0.01mm単位
¥基準単価
TypeD1~19本
M3
×
0.5
53HSPL620.0040.00850
7.5
M4
×
0.7
648
10880
612920
14
16940
10201,070

■数量スライド価格(1円未満切り捨て)
数量区分標準対応個別対応 大口
数 量1~1920〜4950〜99100〜200201~
値引率基準単価5%10%15%お見積り
表示数量超えはWOSにてご確認ください。
ストークB対応可能本数は49本までとなります。

納期

●HSP(L寸固定タイプ)

500円/1本
ストークBは3本以上で1明細行あたり一律1,350円
ストークB適用は、49本までとなります。

●HSPL(L寸指定タイプ)


使用例

サポートピラ -総焼き入れタイプ-:関連画像

追加工

追加工価格も数量スライド適用 こちら
サポートピラ -総焼き入れタイプ-:関連画像


基本情報

形状タイプ 総焼入れ
