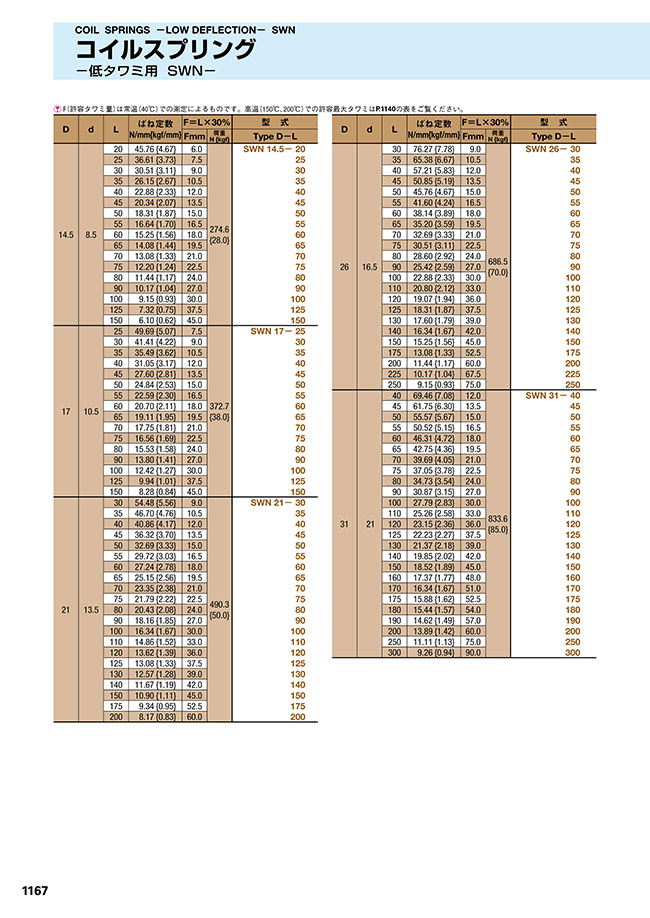

カタログ| P.1167

ミスミ

コイルスプリング -低タワミ用 SWN-

通常単価(税別): 200円～2,050円

税込単価: 220円～2,255円

通常出荷日：在庫品1日目～5日目一部当日出荷可能

低タワミ用 SWNタイプの耐熱用コイルスプリングとなります。

4.54.5

よく一緒に見られています

ミスミ

コイルスプリング -高タワミ用 SWR-　【金型用標準部品】

通常価格(税別)： 120円 (税込価格：132円)

通常出荷日：在庫品1日目

よく一緒に見られています

ミスミ

コイルスプリング -超タワミ用 SWU-　【金型用標準部品】

通常価格(税別)： 150円 (税込価格：165円)

通常出荷日：在庫品1日目

線種
異形線
耐熱温度
200℃

無料3D-CADライブラリー申し込み受付中

未確定 254 件の候補があります。型番リストから選択するか、仕様を選択し型番を確定してください。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

外形図・製品仕様

■許容差
・荷重：±10%
・直角度：3°以下
・自由長Ｌ：50以下 ±0.5mm
55以上 ±1.5%
■巻方向：右

使用温度・回数による許容最大タワミ量

使用回数目安	常温使用時	150℃使用時	200℃使用時
100万回	30%	25%	20%
30万回	35%	30%	25%

※常温（40℃）での測定値
[ ! ]使用環境温度は80℃（異形線の線材の耐熱温度:200℃）までです。
80℃以上の環境で使用時は機能が大きく減衰する可能性がございます。

[ M ] 材質ばね用オイルテンパー線

●荷重の算出方法：荷重
（国際単位）N
kgf
(kgf

＝ばね定数×タワミ量
＝N/mm×Fmm
＝kgf/mm×Fmm
＝N×0.101972）

[ ! ]使用回数：Lx30%⇒100万回/Lx35%⇒30万回
[ ! ]製品概要は>>こちら
[ ! ]荷重グラフは>>こちら
[ ! ]密着長は>>こちら
[ ! ]その他、使用方法や注意点は>>こちら
[ ! ]塗装剥離処理を希望の場合は追加工NTを指定ください。
※追加工詳細は>>こちら

規格表

D	d	L	ばね定数 N/mm{kgf/mm}	F＝L×30% (使用条件：100万回)		型式
D	d	L	ばね定数 N/mm{kgf/mm}	Fmm	荷重 N {kgf}	Type D-L
14.5	8.5	20	45.76 {4.67}	6.0	274.6 {28.0}	SWN 14.5- 20
		25	36.61 {3.73}	7.5		25
		30	30.51 {3.11}	9.0		30
		35	26.15 {2.67}	10.5		35
		40	22.88 {2.33}	12.0		40
		45	20.34 {2.07}	13.5		45
		50	18.31 {1.87}	15.0		50
		55	16.64 {1.70}	16.5		55
		60	15.25 {1.56}	18.0		60
		65	14.08 {1.44}	19.5		65
		70	13.08 {1.33}	21.0		70
		75	12.20 {1.24}	22.5		75
		80	11.44 {1.17}	24.0		80
		90	10.17 {1.04}	27.0		90
		100	9.15 {0.93}	30.0		100
		125	7.32 {0.75}	37.5		125
		150	6.10 {0.62}	45.0		150
17	10.5	25	49.69 {5.07}	7.5	372.7 {38.0}	SWN 17- 25
		30	41.41 {4.22}	9.0		30
		35	35.49 {3.62}	10.5		35
		40	31.05 {3.17}	12.0		40
		45	27.60 {2.81}	13.5		45
		50	24.84 {2.53}	15.0		50
		55	22.59 {2.30}	16.5		55
		60	20.70 {2.11}	18.0		60
		65	19.11 {1.95}	19.5		65
		70	17.75 {1.81}	21.0		70
		75	16.56 {1.69}	22.5		75
		80	15.53 {1.58}	24.0		80
		90	13.80 {1.41}	27.0		90
		100	12.42 {1.27}	30.0		100
		125	9.94 {1.01}	37.5		125
		150	8.28 {0.84}	45.0		150
21	13.5	30	54.48 {5.56}	9.0	490.3 {50.0}	SWN 21- 30
		35	46.70 {4.76}	10.5		35
		40	40.86 {4.17}	12.0		40
		45	36.32 {3.70}	13.5		45
		50	32.69 {3.33}	15.0		50
		55	29.72 {3.03}	16.5		55
		60	27.24 {2.78}	18.0		60
		65	25.15 {2.56}	19.5		65
		70	23.35 {2.38}	21.0		70
		75	21.79 {2.22}	22.5		75
		80	20.43 {2.08}	24.0		80
		90	18.16 {1.85}	27.0		90
		100	16.34 {1.67}	30.0		100
		110	14.86 {1.52}	33.0		110
		120	13.62 {1.39}	36.0		120
		125	13.08 {1.33}	37.5		125
		130	12.57 {1.28}	39.0		130
		140	11.67 {1.19}	42.0		140
		150	10.90 {1.11}	45.0		150
		175	9.34 {0.95}	52.5		175
		200	8.17 {0.83}	60.0		200

D	d	L	ばね定数 N/mm{kgf/mm}	F＝L×30% (使用条件：100万回)		型式
D	d	L	ばね定数 N/mm{kgf/mm}	Fmm	荷重 N {kgf}	Type D-L
26	16.5	30	76.27 {7.78}	9.0	686.5 {70.0}	SWN 26- 30
		35	65.38 {6.67}	10.5		35
		40	57.21 {5.83}	12.0		40
		45	50.85 {5.19}	13.5		45
		50	45.76 {4.67}	15.0		50
		55	41.60 {4.24}	16.5		55
		60	38.14 {3.89}	18.0		60
		65	35.20 {3.59}	19.5		65
		70	32.69 {3.33}	21.0		70
		75	30.51 {3.11}	22.5		75
		80	28.60 {2.92}	24.0		80
		90	25.42 {2.59}	27.0		90
		100	22.88 {2.33}	30.0		100
		110	20.80 {2.12}	33.0		110
		120	19.07 {1.94}	36.0		120
		125	18.31 {1.87}	37.5		125
		130	17.60 {1.79}	39.0		130
		140	16.34 {1.67}	42.0		140
		150	15.25 {1.56}	45.0		150
		175	13.08 {1.33}	52.5		175
		200	11.44 {1.17}	60.0		200
		225	10.17 {1.04}	67.5		225
		250	9.15 {0.93}	75.0		250
31	21	40	69.46 {7.08}	12.0	833.6 {85.0}	SWN 31- 40
		45	61.75 {6.30}	13.5		45
		50	55.57 {5.67}	15.0		50
		55	50.52 {5.15}	16.5		55
		60	46.31 {4.72}	18.0		60
		65	42.75 {4.36}	19.5		65
		70	39.69 {4.05}	21.0		70
		75	37.05 {3.78}	22.5		75
		80	34.73 {3.54}	24.0		80
		90	30.87 {3.15}	27.0		90
		100	27.79 {2.83}	30.0		100
		110	25.26 {2.58}	33.0		110
		120	23.15 {2.36}	36.0		120
		125	22.23 {2.27}	37.5		125
		130	21.37 {2.18}	39.0		130
		140	19.85 {2.02}	42.0		140
		150	18.52 {1.89}	45.0		150
		160	17.37 {1.77}	48.0		160
		170	16.34 {1.67}	51.0		170
		175	15.88 {1.62}	52.5		175
		180	15.44 {1.57}	54.0		180
		190	14.62 {1.49}	57.0		190
		200	13.89 {1.42}	60.0		200
		250	11.11 {1.13}	75.0		250
		300	9.26 {0.94}	90.0		300

D	d	L	ばね定数 N/mm{kgf/mm}	F＝L×30% (使用条件：100万回)		型式
D	d	L	ばね定数 N/mm{kgf/mm}	Fmm	荷重 N {kgf}	Type D-L
37	26	40	73.55 {7.50}	12.0	882.6 {90.0}	SWN 37- 40
		45	65.38 {6.67}	13.5		45
		50	58.84 {6.00}	15.0		50
		55	53.49 {5.45}	16.5		55
		60	49.03 {5.00}	18.0		60
		65	45.26 {4.62}	19.5		65
		70	42.03 {4.29}	21.0		70
		75	39.23 {4.00}	22.5		75
		80	36.77 {3.75}	24.0		80
		90	32.69 {3.33}	27.0		90
		100	29.42 {3.00}	30.0		100
		110	26.75 {2.73}	33.0		110
		120	24.52 {2.50}	36.0		120
		125	23.54 {2.40}	37.5		125
		130	22.63 {2.31}	39.0		130
		140	21.01 {2.14}	42.0		140
		150	19.61 {2.00}	45.0		150
		160	18.39 {1.88}	48.0		160
		170	17.31 {1.76}	51.0		170
		175	16.81 {1.71}	52.5		175
		180	16.34 {1.67}	54.0		180
		190	15.48 {1.58}	57.0		190
		200	14.71 {1.50}	60.0		200
		250	11.77 {1.20}	75.0		250
		300	9.81 {1.00}	90.0		300
