コイルスプリング -中タワミ用 SWS-

PDFP.1387

この商品に関連するユニット事例

型番

商品を一つに絞り込むとこちらに型番が表示されます

材質 SWOSC−V相当
コイルスプリング -中タワミ用 SWS-:関連画像
荷  重  +20%
       -10%
直角度3°以下
自由長L  ±2%
巻方向 右:断面図
D寸とザグリ穴について、d寸とシャフトについて こちら
型番
NT-SWS10.5-20
NT-SWS10.5-25
NT-SWS10.5-30
NT-SWS10.5-35
NT-SWS10.5-40
NT-SWS10.5-45
NT-SWS10.5-50
NT-SWS10.5-55
NT-SWS10.5-60
NT-SWS10.5-65
NT-SWS10.5-70
NT-SWS10.5-75
NT-SWS10.5-80
NT-SWS12.5-20
NT-SWS12.5-25
NT-SWS12.5-30
NT-SWS12.5-35
NT-SWS12.5-40
NT-SWS12.5-45
NT-SWS12.5-50
NT-SWS12.5-55
NT-SWS12.5-60
NT-SWS12.5-65
NT-SWS12.5-70
NT-SWS12.5-75
NT-SWS12.5-80
NT-SWS14.5-20
NT-SWS14.5-25
NT-SWS14.5-30
NT-SWS14.5-35
NT-SWS14.5-40
NT-SWS14.5-45
NT-SWS14.5-50
NT-SWS14.5-55
NT-SWS14.5-60
NT-SWS14.5-65
NT-SWS14.5-70
NT-SWS14.5-75
NT-SWS14.5-80
NT-SWS14.5-90
NT-SWS14.5-100
NT-SWS14.5-125
NT-SWS14.5-150
NT-SWS17-25
NT-SWS17-30
NT-SWS17-35
NT-SWS17-40
NT-SWS17-45
NT-SWS17-50
NT-SWS17-55
NT-SWS17-60
NT-SWS17-65
NT-SWS17-70
NT-SWS17-75
NT-SWS17-80
NT-SWS17-90
NT-SWS17-100
NT-SWS17-125
NT-SWS17-150
NT-SWS21-30
型番通常単価スライド値引通常
出荷日
RoHSD(径)
(mm)
L(全長)
(mm)
d(異形線内径) ばね定数
(N/mm)
荷重
(N)
許容タワミ量
(mm)
塗装剥離処理の有無

665円

あり 5日目 対応10.5205.510.9087.28

676円

あり 5日目 対応10.5255.58.7287.210

687円

あり 5日目 対応10.5305.57.2787.212

698円

あり 5日目 対応10.5355.56.2387.214

709円

あり 5日目 対応10.5405.55.4587.216

719円

あり 5日目 対応10.5455.54.8487.218

719円

あり 5日目 対応10.5505.54.3687.220

725円

あり 5日目 対応10.5555.53.9687.222

736円

あり 5日目 対応10.5605.53.6387.224

747円

あり 5日目 対応10.5655.53.3587.226

752円

あり 5日目 対応10.5705.53.1187.228

758円

あり 5日目 対応10.5755.52.9187.230

768円

あり 5日目 対応10.5805.52.7387.232

687円

あり 5日目 対応12.5206.515.25122.08

698円

あり 5日目 対応12.5256.512.20122.010

709円

あり 5日目 対応12.5306.510.17122.012

719円

あり 5日目 対応12.5356.58.71122.014

730円

あり 5日目 対応12.5406.57.63122.016

741円

あり 5日目 対応12.5456.56.78122.018

752円

あり 5日目 対応12.5506.56.10122.020

758円

あり 5日目 対応12.5556.55.55122.022

768円

あり 5日目 対応12.5606.55.08122.024

779円

あり 5日目 対応12.5656.54.69122.026

790円

あり 5日目 対応12.5706.54.36122.028

801円

あり 5日目 対応12.5756.54.07122.030

812円

あり 5日目 対応12.5806.53.81122.032

698円

あり 5日目 対応14.5208.524.50196.08

709円

あり 5日目 対応14.5258.519.61196.010

719円

あり 5日目 対応14.5308.516.33196.012

730円

あり 5日目 対応14.5358.514.00196.014

741円

あり 5日目 対応14.5408.512.25196.016

747円

あり 5日目 対応14.5458.510.89196.018

752円

あり 5日目 対応14.5508.59.8196.020

763円

あり 5日目 対応14.5558.58.91196.022

774円

あり 5日目 対応14.5608.58.17196.024

796円

あり 5日目 対応14.5658.57.54196.026

807円

あり 5日目 対応14.5708.57196.028

818円

あり 5日目 対応14.5758.56.53196.030

828円

あり 5日目 対応14.5808.56.13196.032

845円

あり 5日目 対応14.5908.55.44196.036

861円

あり 5日目 対応14.51008.54.9196.040

894円

あり 5日目 対応14.51258.53.92196.050

927円

あり 5日目 対応14.51508.53.27196.060

719円

あり 5日目 対応172510.529.42294.210

730円

あり 5日目 対応173010.524.52294.212

741円

あり 5日目 対応173510.521.01294.214

747円

あり 5日目 対応174010.518.39294.216

752円

あり 5日目 対応174510.516.34294.218

763円

あり 5日目 対応175010.514.71294.220

774円

あり 5日目 対応175510.513.37294.222

785円

あり 5日目 対応176010.512.26294.224

796円

あり 5日目 対応176510.511.32294.226

807円

あり 5日目 対応177010.510.51294.228

818円

あり 5日目 対応177510.59.81294.230

828円

あり 5日目 対応178010.59.19294.232

845円

あり 5日目 対応179010.58.17294.236

861円

あり 5日目 対応1710010.57.35294.240

894円

あり 5日目 対応1712510.55.88294.250

927円

あり 5日目 対応1715010.54.9294.260

747円

あり 5日目 対応213013.535.17422.012

Loading...

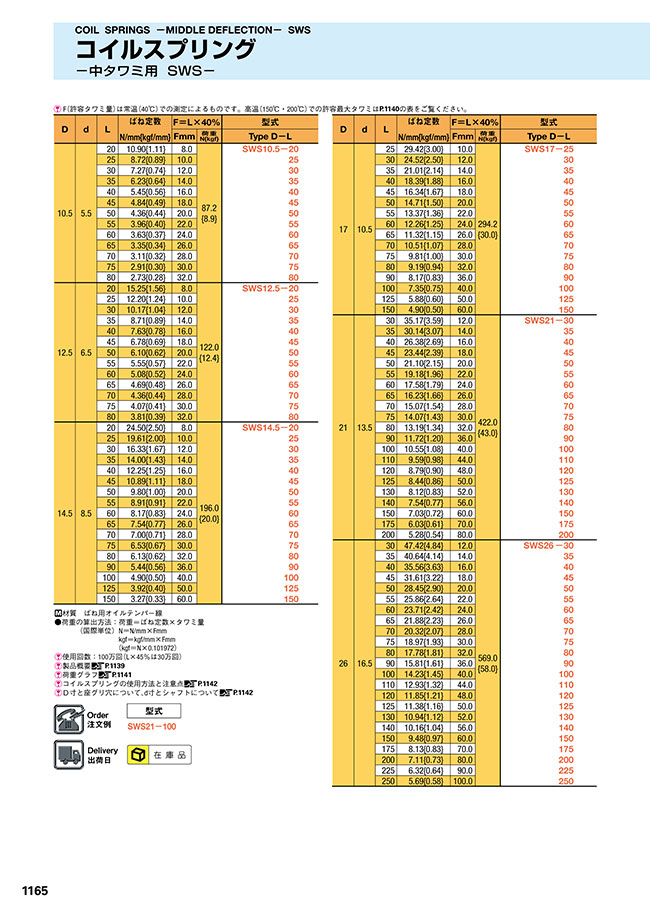

規格表

コイルスプリング -中タワミ用 SWS-:関連画像

・規格表
F(許容タワミ量)は常温(40℃)での測定によるものです。高温(150℃、200℃)での許容最大タワミは こちらの表をご覧ください。

D d L ばね定数
N/mm{kgf/mm}
F=L×40% 型式 ¥基準単価
Fmm 荷重
N{kgf}
Type D-L 1~19本
10.5 5.5 20 10.90{1.11} 8.0 87.2
{8.9}
SWS10.5-20 120
25 8.72{0.89} 10.0   25 131
30 7.27{0.74} 12.0 30 142
35 6.23{0.64} 14.0 35 153
40 5.45{0.56} 16.0 40 164
45 4.84{0.49} 18.0 45 174
50 4.36{0.44} 20.0 50 174
55 3.96{0.40} 22.0 55 180
60 3.63{0.37} 24.0 60 191
65 3.35{0.34} 26.0 65 202
70 3.11{0.32} 28.0 70 207
75 2.91{0.30} 30.0 75 213
80 2.73{0.28} 32.0 80 223
12.5 6.5 20 15.25{1.56} 8.0 122.0
{12.4}
SWS12.5-20 142
25 12.20{1.24} 10.0   25 153
30 10.17{1.04} 12.0 30 164
35 8.71{0.89} 14.0 35 174
40 7.63{0.78} 16.0 40 185
45 6.78{0.69} 18.0 45 196
50 6.10{0.62} 20.0 50 207
55 5.55{0.57} 22.0 55 213
60 5.08{0.52} 24.0 60 223
65 4.69{0.48} 26.0 65 234
70 4.36{0.44} 28.0 70 245
75 4.07{0.41} 30.0 75 256
80 3.81{0.39} 32.0 80 267
14.5 8.5 20 24.50{2.50} 8.0 196.0
{20.0}
SWS14.5-20 153
25 19.61{2.00} 10.0   25 164
30 16.33{1.67} 12.0 30 174
35 14.00{1.43} 14.0 35 185
40 12.25{1.25} 16.0 40 196
45 10.89{1.11} 18.0 45 202
50 9.80{1.00} 20.0 50 207
55 8.91{0.91} 22.0 55 218
60 8.17{0.83} 24.0 60 229
65 7.54{0.77} 26.0 65 251
70 7.00{0.71} 28.0 70 262
75 6.53{0.67} 30.0 75 273
80 6.13{0.62} 32.0 80 283
90 5.44{0.56} 36.0 90 300
100 4.90{0.50} 40.0 100 316
125 3.92{0.40} 50.0 125 349
150 3.27{0.33} 60.0 150 382



D d L ばね定数
N/mm{kgf/mm}
F=L×40% 型式 ¥基準単価
Fmm 荷重
N{kgf}
Type D-L 1~19本
17 10.5 25 29.42{3.00} 10.0 294.2
{30.0}
SWS1725 174
30 24.52{2.50} 12.0 30 185
35 21.01{2.14} 14.0 35 196
40 18.39{1.88} 16.0 40 202
45 16.34{1.67} 18.0 45 207
50 14.71{1.50} 20.0 50 218
55 13.37{1.36} 22.0 55 229
60 12.26{1.25} 24.0 60 240
65 11.32{1.15} 26.0 65 251
70 10.51{1.07} 28.0 70 262
75 9.81{1.00} 30.0 75 273
80 9.19{0.94} 32.0 80 283
90 8.17{0.83} 36.0 90 300
100 7.35{0.75} 40.0 100 316
125 5.88{0.60} 50.0 125 349
150 4.90{0.50} 60.0 150 382
21 13.5 30 35.17{3.59} 12.0 422.0
{43.0}
SWS2130 202
35 30.14{3.07} 14.0 35 207
40 26.38{2.69} 16.0 40 218
45 23.44{2.39} 18.0 45 229
50 21.10{2.15} 20.0 50 240
55 19.18{1.96} 22.0 55 251
60 17.58{1.79} 24.0 60 262
65 16.23{1.66} 26.0 65 273
70 15.07{1.54} 28.0 70 283
75 14.07{1.43} 30.0 75 294
80 13.19{1.34} 32.0 80 300
90 11.72{1.20} 36.0 90 316
100 10.55{1.08} 40.0 100 338
110 9.59{0.98} 44.0 110 349
120 8.79{0.90} 48.0 120 360
125 8.44{0.86} 50.0 125 371
130 8.12{0.83} 52.0 130 382
140 7.54{0.77} 56.0 140 392
150 7.03{0.72} 60.0 150 398
175 6.03{0.61} 70.0 175 436
200 5.28{0.54} 80.0 200 485
26 16.5 30 47.42{4.84} 12.0 569.0
{58.0}
SWS2630 240
35 40.64{4.14} 14.0 35 251
40 35.56{3.63} 16.0 40 262
45 31.61{3.22} 18.0 45 273
50 28.45{2.90} 20.0 50 283
55 25.86{2.64} 22.0 55 294
60 23.71{2.42} 24.0 60 300
65 21.88{2.23} 26.0 65 311
70 20.32{2.07} 28.0 70 316
75 18.97{1.93} 30.0 75 327
80 17.78{1.81} 32.0 80 338
90 15.81{1.61} 36.0 90 360
100 14.23{1.45} 40.0 100 382
110 12.93{1.32} 44.0 110 392
120 11.85{1.21} 48.0 120 398
125 11.38{1.16} 50.0 125 409
130 10.94{1.12} 52.0 130 414
140 10.16{1.04} 56.0 140 425
150 9.48{0.97} 60.0 150 436
175 8.13{0.83} 70.0 175 496
200 7.11{0.73} 80.0 200 556
225 6.32{0.64} 90.0 225 600
250 5.69{0.58} 100.0 250 659



D d L ばね定数
N/mm{kgf/mm}
F=L×40% 型式 ¥基準単価
Fmm 荷重
N{kgf}
Type D-L 1~19本
31 21 40 49.00{5.00} 16.0 784.0
{79.9}
SWS3140 283
45 43.56{4.44} 18.0 45 294
50 39.20{4.00} 20.0 50 300
55 35.64{3.63} 22.0 55 311
60 32.67{3.33} 24.0 60 316
65 30.15{3.07} 26.0 65 327
70 28.00{2.86} 28.0 70 338
75 26.13{2.66} 30.0 75 349
80 24.50{2.50} 32.0 80 360
90 21.78{2.22} 36.0 90 382
100 19.60{2.00} 40.0 100 398
110 17.82{1.82} 44.0 110 414
120 16.33{1.67} 48.0 120 425
125 15.68{1.60} 50.0 125 436
130 15.08{1.54} 52.0 130 458
140 14.00{1.43} 56.0 140 469
150 13.07{1.33} 60.0 150 480
160 12.25{1.25} 64.0 160 496
170 11.53{1.18} 68.0 170 507
175 11.20{1.14} 70.0 175 518
180 10.89{1.11} 72.0 180 534
190 10.32{1.05} 76.0 190 545
200 9.80{1.00} 80.0 200 556
250 7.84{0.80} 100.0 250 632
300 6.53{0.67} 120.0 300 714
37 26 40 52.13{5.32} 16.0 834.0
{85.0}
SWS3740 382
45 46.33{4.72} 18.0 45 392
50 41.70{4.25} 20.0 50 409
55 37.91{3.87} 22.0 55 414
60 34.75{3.54} 24.0 60 425
65 32.08{3.27} 26.0 65 441
70 29.79{3.04} 28.0 70 452
75 27.80{2.83} 30.0 75 469
80 26.06{2.66} 32.0 80 480
90 23.17{2.36} 36.0 90 507
100 20.85{2.13} 40.0 100 523
110 18.95{1.93} 44.0 110 545
120 17.38{1.77} 48.0 120 556
125 16.68{1.70} 50.0 125 578
130 16.04{1.64} 52.0 130 594
140 14.89{1.52} 56.0 140 605
150 13.90{1.42} 60.0 150 621
160 13.03{1.33} 64.0 160 643
170 12.26{1.25} 68.0 170 654
175 11.91{1.21} 70.0 175 676
180 11.58{1.18} 72.0 180 692
190 10.97{1.12} 76.0 190 703
200 10.43{1.06} 80.0 200 725
250 8.34{0.85} 100.0 250 823
300 6.95{0.71} 120.0 300 921



D d L ばね定数
N/mm{kgf/mm}
F=L×40% 型式 ¥基準単価
Fmm 荷重
N{kgf}
Type D-L 1~19本
44.5 31 50 50.15{5.11} 20.0 1003
{102}
SWS44.550 441
60 41.79{4.26} 24.0 60 463
70 35.82{3.65} 28.0 70 491
80 31.34{3.20} 32.0 80 512
90 27.86{2.84} 36.0 90 534
100 25.08{2.56} 40.0 100 556
110 22.80{2.32} 44.0 110 583
120 20.90{2.13} 48.0 120 605
130 19.29{1.97} 52.0 130 627
140 17.91{1.83} 56.0 140 649
150 16.72{1.70} 60.0 150 676
160 15.67{1.60} 64.0 160 698
170 14.75{1.50} 68.0 170 725
180 13.93{1.42} 72.0 180 747
190 13.20{1.35} 76.0 190 768
200 12.54{1.28} 80.0 200 796
225 11.14{1.14} 90.0 225 910
250 10.03{1.02} 100.0 250 1,025
275 9.12{0.93} 110.0 275 1,139
300 8.36{0.85} 120.0 300 1,248
46 33 50 63.74{6.50} 20.0 1275
{130}
SWS4650 496
60 53.12{5.42} 24.0 60 507
70 45.53{4.64} 28.0 70 518
80 39.84{4.06} 32.0 80 523
90 35.41{3.61} 36.0 90 545
100 31.87{3.25} 40.0 100 567
110 28.97{2.95} 44.0 110 594
120 26.56{2.71} 48.0 120 621
125 25.50{2.60} 50.0 125 665
130 24.52{2.50} 52.0 130 687
140 22.77{2.32} 56.0 140 730
150 21.25{2.17} 60.0 150 763
175 18.21{1.86} 70.0 175 861
200 15.94{1.63} 80.0 200 959
225 14.17{1.44} 90.0 225 1,057
250 12.75{1.30} 100.0 250 1,155
275 11.59{1.18} 110.0 275 1,237
300 10.62{1.08} 120.0 300 1,352
52 37 60 65.42{6.67} 24.0 1570
{160}
SWS5260 556
70 56.07{5.72} 28.0 70 578
80 49.06{5.00} 32.0 80 600
90 43.61{4.45} 36.0 90 621
100 39.25{4.00} 40.0 100 638
110 35.68{3.64} 44.0 110 659
120 32.71{3.34} 48.0 120 692
130 30.19{3.08} 52.0 130 730
140 28.04{2.86} 56.0 140 807
150 26.17{2.67} 60.0 150 839
175 22.43{2.29} 70.0 175 954
200 19.63{2.00} 80.0 200 1,063
225 17.44{1.78} 90.0 225 1,177
250 15.70{1.60} 100.0 250 1,281
275 14.27{1.46} 110.0 275 1,373
300 13.08{1.33} 120.0 300 1,488

●荷重の算出方法:荷重=ばね定数×タワミ量
(国際単位)N=N/mm×Fmm
kgf=kgf/mm×Fmm
(kgf=N×0.101972)
密着長は参考値です。ロットによって多少のバラツキがあります。
使用回数:100万回(L×45%は30万回)
製品概要 こちら
コイルスプリングの使用方法と注意点 こちら
荷重グラフ こちら

■数量スライド価格 ( 1円未満切り捨て)

数量区分 標準対応 個別対応 大口
数 量 1~19 20~49 50~199 200~500 501~
値引率 基準単価 5% 10% 15% お見積り

表示数量超えはWOSにてご確認ください。

納期

追加工

追加工価格も数量スライド適用 こちら
コイルスプリング -中タワミ用 SWS-:関連画像
詳細 こちら


基本情報

線種 異形線 耐熱温度 200℃

コイルスプリング -中タワミ用 SWS-のレビュー

評価 4.0 平均 4.0 (1件のレビュー) レビューを書く
  • 評価 4.04.00人の方が、「このレビューが参考になった」と投票しています。
    プラ型の標準仕様で使っています。
    耐久性等も問題ありません。

    このレビューは参考になりましたか?  参考になった ご意見ありがとうございました。

このカテゴリにはこんな商品もあります!

この商品を見た人は、こんな商品も見ています

この商品に関連するミスミ ユニット事例

技術サポート窓口

プレス金型部品技術窓口
Tel:0120-343-601 / Fax:03-5805-7238
受付時間:8:00~20:00(日曜日・年末年始は除く)
