コイルスプリング -高タワミ用 SWR-

PDFP.1385

この商品に関連するユニット事例

型番

商品を一つに絞り込むとこちらに型番が表示されます

材質 SWOSC−V相当
コイルスプリング -高タワミ用 SWR-:関連画像
荷重±10%
直角度3°以下
自由長L 50以下±0.5mm
      55以上±1.5%
巻方向 右:断面図
D寸とザグリ穴について、d寸とシャフトについて こちら
型番
NT-SWR10.5-15
NT-SWR10.5-20
NT-SWR10.5-25
NT-SWR10.5-30
NT-SWR10.5-35
NT-SWR10.5-40
NT-SWR10.5-45
NT-SWR10.5-50
NT-SWR10.5-55
NT-SWR10.5-60
NT-SWR10.5-65
NT-SWR10.5-70
NT-SWR10.5-75
NT-SWR10.5-80
NT-SWR12.5-15
NT-SWR12.5-20
NT-SWR12.5-25
NT-SWR12.5-30
NT-SWR12.5-35
NT-SWR12.5-40
NT-SWR12.5-45
NT-SWR12.5-50
NT-SWR12.5-55
NT-SWR12.5-60
NT-SWR12.5-65
NT-SWR12.5-70
NT-SWR12.5-75
NT-SWR12.5-80
NT-SWR12.5-90
NT-SWR12.5-100
NT-SWR14.5-15
NT-SWR14.5-20
NT-SWR14.5-25
NT-SWR14.5-30
NT-SWR14.5-35
NT-SWR14.5-40
NT-SWR14.5-45
NT-SWR14.5-50
NT-SWR14.5-55
NT-SWR14.5-60
NT-SWR14.5-65
NT-SWR14.5-70
NT-SWR14.5-75
NT-SWR14.5-80
NT-SWR14.5-90
NT-SWR14.5-100
NT-SWR14.5-125
NT-SWR14.5-150
NT-SWR17-20
NT-SWR17-25
NT-SWR17-30
NT-SWR17-35
NT-SWR17-40
NT-SWR17-45
NT-SWR17-50
NT-SWR17-55
NT-SWR17-60
NT-SWR17-65
NT-SWR17-70
NT-SWR17-75
型番通常単価スライド値引通常
出荷日
RoHSD(径)
(mm)
L(全長)
(mm)
d(異形線内径) ばね定数
(N/mm)
荷重
(N)
許容タワミ量
(mm)
塗装剥離処理の有無

643円

あり 5日目 対応10.5156.010.4678.57.5

643円

あり 5日目 対応10.5206.07.8578.510

649円

あり 5日目 対応10.5256.06.2878.512.5

654円

あり 5日目 対応10.5306.05.2378.515

665円

あり 5日目 対応10.5356.04.4878.517.5

676円

あり 5日目 対応10.5406.03.9278.520

676円

あり 5日目 対応10.5456.03.4978.522.5

687円

あり 5日目 対応10.5506.03.1478.525

698円

あり 5日目 対応10.5556.02.8578.527.5

709円

あり 5日目 対応10.5606.02.6278.530

719円

あり 5日目 対応10.5656.02.4178.532.5

730円

あり 5日目 対応10.5706.02.2478.535

741円

あり 5日目 対応10.5756.02.0978.537.5

752円

あり 5日目 対応10.5806.01.9678.540

649円

あり 5日目 対応12.515711.7788.37.5

649円

あり 5日目 対応12.52078.8388.310

654円

あり 5日目 対応12.52577.0688.312.5

665円

あり 5日目 対応12.53075.8888.315

676円

あり 5日目 対応12.53575.0488.317.5

687円

あり 5日目 対応12.54074.4188.320

698円

あり 5日目 対応12.54573.9288.322.5

709円

あり 5日目 対応12.55073.5388.325

719円

あり 5日目 対応12.55573.2188.327.5

730円

あり 5日目 対応12.56072.9488.330

741円

あり 5日目 対応12.56572.7288.332.5

752円

あり 5日目 対応12.57072.5288.335

758円

あり 5日目 対応12.57572.3588.337.5

768円

あり 5日目 対応12.58072.2188.340

790円

あり 5日目 対応12.59071.9688.345

812円

あり 5日目 対応12.510071.7788.350

665円

あり 5日目 対応14.5158.517.00127.57.5

676円

あり 5日目 対応14.5208.512.75127.510

687円

あり 5日目 対応14.5258.510.20127.512.5

698円

あり 5日目 対応14.5308.58.50127.515

709円

あり 5日目 対応14.5358.57.28127.517.5

719円

あり 5日目 対応14.5408.56.37127.520

730円

あり 5日目 対応14.5458.55.67127.522.5

741円

あり 5日目 対応14.5508.55.10127.525

747円

あり 5日目 対応14.5558.54.64127.527.5

752円

あり 5日目 対応14.5608.54.25127.530

763円

あり 5日目 対応14.5658.53.92127.532.5

774円

あり 5日目 対応14.5708.53.64127.535

785円

あり 5日目 対応14.5758.53.40127.537.5

796円

あり 5日目 対応14.5808.53.19127.540

818円

あり 5日目 対応14.5908.52.83127.545

839円

あり 5日目 対応14.51008.52.55127.550

861円

あり 5日目 対応14.51258.52.04127.562.5

883円

あり 5日目 対応14.51508.51.70127.575.0

687円

あり 5日目 対応172010.519.61196.110

698円

あり 5日目 対応172510.515.69196.112.5

709円

あり 5日目 対応173010.513.08196.115

719円

あり 5日目 対応173510.511.21196.117.5

730円

あり 5日目 対応174010.59.81196.120

741円

あり 5日目 対応174510.58.72196.122.5

747円

あり 5日目 対応175010.57.85196.125

752円

あり 5日目 対応175510.57.13196.127.5

763円

あり 5日目 対応176010.56.54196.130

774円

あり 5日目 対応176510.56.03196.132.5

785円

あり 5日目 対応177010.55.60196.135

796円

あり 5日目 対応177510.55.23196.137.5

Loading...

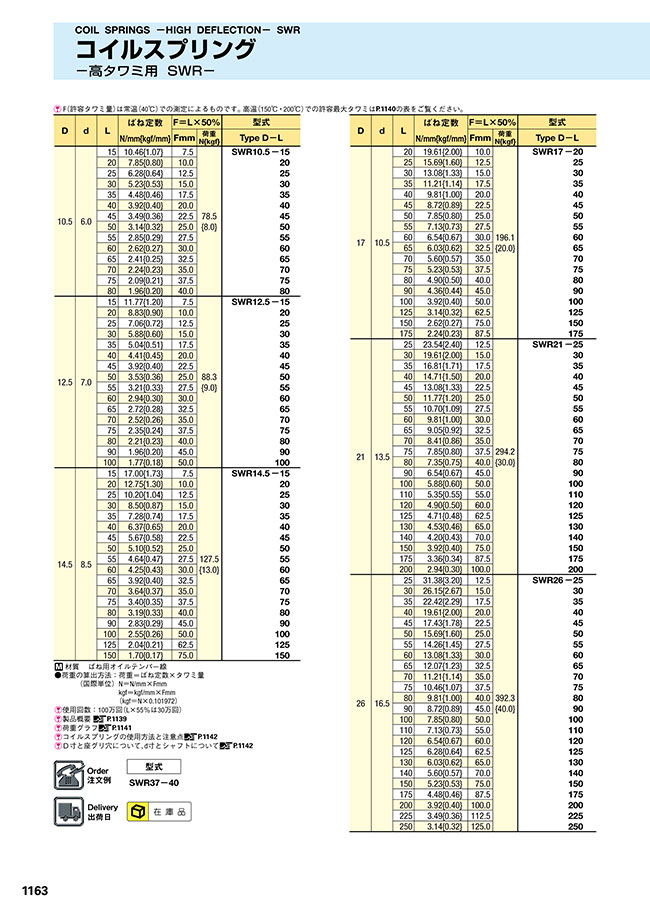

規格表

コイルスプリング -高タワミ用 SWR-:関連画像

・規格表
F(許容タワミ量)は常温(40℃)での測定によるものです。高温(150℃、200℃)での許容最大タワミは こちらの表をご覧ください。

D d L ばね定数
N/mm{kgf/mm}
F=L×50% 型式 ¥基準単価
Fmm 荷重
N{kgf}
Type D-L 1~19本
10.5 6.0 15 10.46{1.07} 7.5 78.5
{8.0}
SWR10.5-15 98
20 7.85{0.80} 10.0   20 98
25 6.28{0.64} 12.5 25 104
30 5.23{0.53} 15.0 30 109
35 4.48{0.46} 17.5 35 120
40 3.92{0.40} 20.0 40 131
45 3.49{0.36} 22.5 45 131
50 3.14{0.32} 25.0 50 142
55 2.85{0.29} 27.5 55 153
60 2.62{0.27} 30.0 60 164
65 2.41{0.25} 32.5 65 174
70 2.24{0.23} 35.0 70 185
75 2.09{0.21} 37.5 75 196
80 1.96{0.20} 40.0 80 207
12.5 7.0 15 11.77{1.20} 7.5 88.3
{9.0}
SWR12.5-15 104
20 8.83{0.90} 10.0   20 104
25 7.06{0.72} 12.5   25 109
30 5.88{0.60} 15.0   30 120
35 5.04{0.51} 17.5   35 131
40 4.41{0.45} 20.0   40 142
45 3.92{0.40} 22.5   45 153
50 3.53{0.36} 25.0   50 164
55 3.21{0.33} 27.5   55 174
60 2.94{0.30} 30.0   60 185
65 2.72{0.28} 32.5   65 196
70 2.52{0.26} 35.0   70 207
75 2.35{0.24} 37.5   75 213
80 2.21{0.23} 40.0   80 223
90 1.96{0.20} 45.0   90 245
100 1.77{0.18} 50.0 100 267
14.5 8.5 15 17.00{1.73} 7.5 127.5
{13.0}
SWR14.5-15 120
20 12.75{1.30} 10.0   20 131
25 10.20{1.04} 12.5   25 142
30 8.50{0.87} 15.0   30 153
35 7.28{0.74} 17.5   35 164
40 6.37{0.65} 20.0   40 174
45 5.67{0.58} 22.5   45 185
50 5.10{0.52} 25.0   50 196
55 4.64{0.47} 27.5   55 202
60 4.25{0.43} 30.0   60 207
65 3.92{0.40} 32.5   65 218
70 3.64{0.37} 35.0   70 229
75 3.40{0.35} 37.5   75 240
80 3.19{0.33} 40.0   80 251
90 2.83{0.29} 45.0   90 273
100 2.55{0.26} 50.0 100 294
125 2.04{0.21} 62.5 125 316
150 1.70{0.17} 75.0 150 338



D d L ばね定数
N/mm{kgf/mm}
F=L×50% 型式 ¥基準単価
Fmm 荷重
N{kgf}
Type D-L 1~19本
17 10.5 20 19.61{2.00} 10.0 196.1
{20.0}
SWR17-20 142
25 15.69{1.60} 12.5 25 153
30 13.08{1.33} 15.0 30 164
35 11.21{1.14} 17.5 35 174
40 9.81{1.00} 20.0 40 185
45 8.72{0.89} 22.5 45 196
50 7.85{0.80} 25.0 50 202
55 7.13{0.73} 27.5 55 207
60 6.54{0.67} 30.0 60 218
65 6.03{0.62} 32.5 65 229
70 5.60{0.57} 35.0 70 240
75 5.23{0.53} 37.5 75 251
80 4.90{0.50} 40.0 80 262
90 4.36{0.44} 45.0 90 283
100 3.92{0.40} 50.0 100 300
125 3.14{0.32} 62.5 125 327
150 2.62{0.27} 75.0 150 360
175 2.24{0.23} 87.5 175 392
21 13.5 25 23.54{2.40} 12.5 294.2
{30.0}
SWR21-25 174
30 19.61{2.00} 15.0 30 185
35 16.81{1.71} 17.5 35 196
40 14.71{1.50} 20.0 40 202
45 13.08{1.33} 22.5 45 207
50 11.77{1.20} 25.0 50 218
55 10.70{1.09} 27.5 55 229
60 9.81{1.00} 30.0 60 240
65 9.05{0.92} 32.5 65 251
70 8.41{0.86} 35.0 70 262
75 7.85{0.80} 37.5 75 273
80 7.35{0.75} 40.0 80 283
90 6.54{0.67} 45.0 90 294
100 5.88{0.60} 50.0 100 300
110 5.35{0.55} 55.0 110 311
120 4.90{0.50} 60.0 120 316
125 4.71{0.48} 62.5 125 327
130 4.53{0.46} 65.0 130 338
140 4.20{0.43} 70.0 140 349
150 3.92{0.40} 75.0 150 360
175 3.36{0.34} 87.5 175 387
200 2.94{0.30} 100.0 200 414
26 16.5 25 31.38{3.20} 12.5 392.3
{40.0}
SWR26-25 207
30 26.15{2.67} 15.0 30 218
35 22.42{2.29} 17.5 35 229
40 19.61{2.00} 20.0 40 240
45 17.43{1.78} 22.5 45 251
50 15.69{1.60} 25.0 50 262
55 14.26{1.45} 27.5 55 273
60 13.08{1.33} 30.0 60 283
65 12.07{1.23} 32.5 65 294
70 11.21{1.14} 35.0 70 300
75 10.46{1.07} 37.5 75 311
80 9.81{1.00} 40.0 80 316
90 8.72{0.89} 45.0 90 327
100 7.85{0.80} 50.0 100 338
110 7.13{0.73} 55.0 110 349
120 6.54{0.67} 60.0 120 360
125 6.28{0.64} 62.5 125 360
130 6.03{0.62} 65.0 130 371
140 5.60{0.57} 70.0 140 382
150 5.23{0.53} 75.0 150 382
175 4.48{0.46} 87.5 175 436
200 3.92{0.40} 100.0 200 496
225 3.49{0.36} 112.5 225 518
250 3.14{0.32} 125.0 250 545



D d L ばね定数
N/mm{kgf/mm}
F=L×50% 型式 ¥基準単価
Fmm 荷重
N{kgf}
Type D-L 1~19本
31 21 35 28.02{2.86} 17.5 490.3
{50.0}
SWR31-35 240
40 24.52{2.50} 20.0 40 251
45 21.79{2.22} 22.5 45 262
50 19.61{2.00} 25.0 50 273
55 17.83{1.82} 27.5 55 283
60 16.34{1.67} 30.0 60 294
65 15.09{1.54} 32.5 65 305
70 14.01{1.43} 35.0 70 311
75 13.08{1.33} 37.5 75 316
80 12.26{1.25} 40.0 80 327
90 10.90{1.11} 45.0 90 349
100 9.81{1.00} 50.0 100 371
110 8.92{0.91} 55.0 110 382
120 8.17{0.83} 60.0 120 398
125 7.85{0.80} 62.5 125 409
130 7.54{0.77} 65.0 130 414
140 7.00{0.71} 70.0 140 436
150 6.54{0.67} 75.0 150 447
160 6.13{0.63} 80.0 160 469
170 5.77{0.59} 85.0 170 480
175 5.60{0.57} 87.5 175 491
180 5.45{0.56} 90.0 180 496
190 5.16{0.53} 95.0 190 518
200 4.90{0.50} 100.0 200 523
250 3.92{0.40} 125.0 250 605
300 3.27{0.33} 150.0 300 687
37 26 35 33.62{3.43} 17.5 588.4
{60.0}
SWR37-35 305
40 29.42{3.00} 20.0 40 316
45 26.15{2.67} 22.5 45 327
50 23.54{2.40} 25.0 50 338
55 21.40{2.18} 27.5 55 349
60 19.61{2.00} 30.0 60 360
65 18.10{1.85} 32.5 65 371
70 16.81{1.71} 35.0 70 382
75 15.69{1.60} 37.5 75 392
80 14.71{1.50} 40.0 80 398
90 13.08{1.33} 45.0 90 414
100 11.77{1.20} 50.0 100 436
110 10.70{1.09} 55.0 110 447
120 9.81{1.00} 60.0 120 458
125 9.41{0.96} 62.5 125 469
130 9.05{0.92} 65.0 130 480
140 8.41{0.86} 70.0 140 491
150 7.85{0.80} 75.0 150 496
160 7.35{0.75} 80.0 160 507
170 6.92{0.71} 85.0 170 518
175 6.72{0.69} 87.5 175 523
180 6.54{0.67} 90.0 180 534
190 6.19{0.63} 95.0 190 545
200 5.88{0.60} 100.0 200 556
250 4.71{0.48} 125.0 250 654
300 3.92{0.40} 150.0 300 752



D d L ばね定数
N/mm{kgf/mm}
F=L×50% 型式 ¥基準単価
Fmm 荷重
N{kgf}
Type D-L 1~19本
43 31 50 33.34{3.40} 25.0 833.6
{85.0}
SWR43-50 409
60 27.79{2.83} 30.0 60 414
70 23.82{2.43} 35.0 70 425
80 20.84{2.13} 40.0 80 436
90 18.52{1.89} 45.0 90 447
100 16.67{1.70} 50.0 100 458
110 15.16{1.55} 55.0 110 469
120 13.89{1.42} 60.0 120 485
130 12.82{1.31} 65.0 130 501
140 11.91{1.21} 70.0 140 512
150 11.11{1.13} 75.0 150 523
160 10.42{1.06} 80.0 160 534
170 9.81{1.00} 85.0 170 545
180 9.26{0.94} 90.0 180 567
190 8.77{0.89} 95.0 190 589
200 8.34{0.85} 100.0 200 610
225 7.41{0.76} 112.5 225 659
250 6.67{0.68} 125.0 250 714
275 6.06{0.62} 137.5 275 763
300 5.56{0.57} 150.0 300 807
46 33 50 43.15{4.40} 25.0 1079
{110}
SWR46-50 414
60 35.96{3.67} 30.0 60 425
70 30.82{3.14} 35.0 70 436
80 26.97{2.75} 40.0 80 447
90 23.97{2.44} 45.0 90 458
100 21.57{2.20} 50.0 100 469
110 19.61{2.00} 55.0 110 480
120 17.98{1.83} 60.0 120 491
125 17.26{1.76} 62.5 125 496
130 16.60{1.69} 65.0 130 507
140 15.41{1.57} 70.0 140 518
150 14.38{1.47} 75.0 150 523
175 12.33{1.26} 87.5 175 556
200 10.79{1.10} 100.0 200 589
225 9.59{0.98} 112.5 225 616
250 8.63{0.88} 125.0 250 643
275 7.85{0.80} 137.5 275 676
300 7.19{0.73} 150.0 300 703
50 36 50 52.96{5.40} 25.0 1324
{135}
SWR50-50 496
60 44.13{4.50} 30.0 60 518
70 37.83{3.86} 35.0 70 529
80 33.10{3.38} 40.0 80 545
90 29.42{3.00} 45.0 90 561
100 26.48{2.70} 50.0 100 578
110 24.07{2.45} 55.0 110 600
120 22.06{2.25} 60.0 120 621
130 20.37{2.08} 65.0 130 659
140 18.91{1.93} 70.0 140 725
150 17.65{1.80} 75.0 150 758
175 15.13{1.54} 87.5 175 856
200 13.24{1.35} 100.0 200 959
225 11.77{1.20} 112.5 225 1,057
250 10.59{1.08} 125.0 250 1,155
275 9.63{0.98} 137.5 275 1,248
300 8.83{0.90} 150.0 300 1,346
350 7.57{0.77} 175.0 350 1,553
400 6.62{0.68} 200.0 400 1,760

●荷重の算出方法:荷重=ばね定数×タワミ量
(国際単位)N=N/mm×Fmm
kgf=kgf/mm×Fmm
(kgf=N×0.101972)
密着長は参考値です。ロットによって多少のバラツキがあります。
使用回数:100万回(L×55%は30万回)
製品概要 こちら
コイルスプリングの使用方法と注意点 こちら
荷重グラフ こちら

■数量スライド価格 ( 1円未満切り捨て)

数量区分 標準対応 個別対応 大口
数 量 1~19 20~49 50~199 200~500 501~
値引率 基準単価 5% 10% 15% お見積り

表示数量超えはWOSにてご確認ください。

納期

追加工

追加工価格も数量スライド適用 こちら
コイルスプリング -高タワミ用 SWR-:関連画像
詳細 こちら


基本情報

線種 異形線 耐熱温度 200℃

コイルスプリング -高タワミ用 SWR-のレビュー

評価 5.0 平均 5.0 (3件のレビュー) レビューを書く
  • 評価 5.05.01人の方が、「このレビューが参考になった」と投票しています。
    プラ型用に使用。
    今まで特に問題なく使用できています。
    耐久性も問題ないと思われます。

    このレビューは参考になりましたか?  参考になった ご意見ありがとうございました。

  • 評価 5.05.00人の方が、「このレビューが参考になった」と投票しています。
    高たわみのスプリングを探しておりました。即納品で想定している条件に最も近く、即納という事で非常に助かりました。

    このレビューは参考になりましたか?  参考になった ご意見ありがとうございました。

  • 評価 5.05.00人の方が、「このレビューが参考になった」と投票しています。
    プラスチック成型金型の修理、部品交換で使用しました
    出荷が早く助かります

    このレビューは参考になりましたか?  参考になった ご意見ありがとうございました。

このカテゴリにはこんな商品もあります!

この商品を見た人は、こんな商品も見ています

この商品に関連するミスミ ユニット事例

技術サポート窓口

プレス金型部品技術窓口
Tel:0120-343-601 / Fax:03-5805-7238
受付時間:8:00~20:00(日曜日・年末年始は除く)
