コイルスプリング -超タワミ用 SWU-

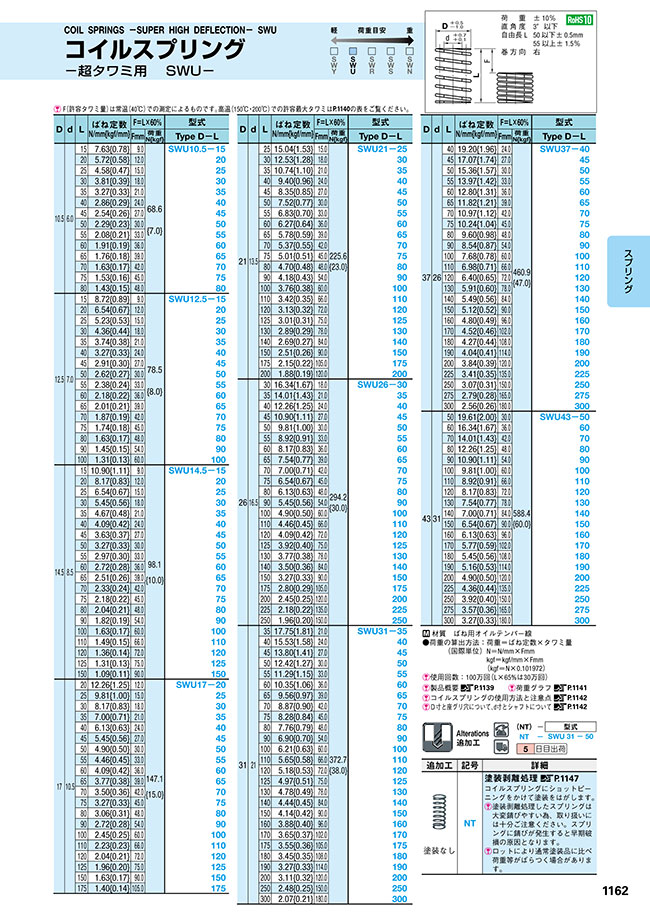

PDFP.1384

この商品に関連するユニット事例

型番

商品を一つに絞り込むとこちらに型番が表示されます

材質 SWOSC-V相当
コイルスプリング -超タワミ用 SWU-:関連画像
荷重±10%
直角度3°以下
自由長L 50以下±0.5mm
      55以上±1.5%
巻方向 右:断面図
D寸とザグリ穴について、d寸とシャフトについて こちら
型番
NT-SWU10.5-15
NT-SWU10.5-20
NT-SWU10.5-25
NT-SWU10.5-30
NT-SWU10.5-35
NT-SWU10.5-40
NT-SWU10.5-45
NT-SWU10.5-50
NT-SWU10.5-55
NT-SWU10.5-60
NT-SWU10.5-65
NT-SWU10.5-70
NT-SWU10.5-75
NT-SWU10.5-80
NT-SWU12.5-15
NT-SWU12.5-20
NT-SWU12.5-25
NT-SWU12.5-30
NT-SWU12.5-35
NT-SWU12.5-40
NT-SWU12.5-45
NT-SWU12.5-50
NT-SWU12.5-55
NT-SWU12.5-60
NT-SWU12.5-65
NT-SWU12.5-70
NT-SWU12.5-75
NT-SWU12.5-80
NT-SWU12.5-90
NT-SWU12.5-100
NT-SWU14.5-15
NT-SWU14.5-20
NT-SWU14.5-25
NT-SWU14.5-30
NT-SWU14.5-35
NT-SWU14.5-40
NT-SWU14.5-45
NT-SWU14.5-50
NT-SWU14.5-55
NT-SWU14.5-60
NT-SWU14.5-65
NT-SWU14.5-70
NT-SWU14.5-75
NT-SWU14.5-80
NT-SWU14.5-90
NT-SWU14.5-100
NT-SWU14.5-110
NT-SWU14.5-120
NT-SWU14.5-125
NT-SWU14.5-150
NT-SWU17-20
NT-SWU17-25
NT-SWU17-30
NT-SWU17-35
NT-SWU17-40
NT-SWU17-45
NT-SWU17-50
NT-SWU17-55
NT-SWU17-60
NT-SWU17-65
型番通常単価最小発注数量スライド値引通常
出荷日
RoHSD(径)
(mm)
L(全長)
(mm)
d(異形線内径) ばね定数
(N/mm)
荷重
(N)
許容タワミ量
(mm)
塗装剥離処理の有無

665円

1個あり 5日目 対応10.5156.07.6368.69

665円

1個あり 5日目 対応10.5206.05.7268.612

676円

1個あり 5日目 対応10.5256.04.5868.615

687円

1個あり 5日目 対応10.5306.03.8168.618

698円

1個あり 5日目 対応10.5356.03.2768.621

709円

1個あり 5日目 対応10.5406.02.8668.624

719円

1個あり 5日目 対応10.5456.02.5468.627

719円

1個あり 5日目 対応10.5506.02.2968.630

725円

1個あり 5日目 対応10.5556.02.0868.633

736円

1個あり 5日目 対応10.5606.01.9168.636

747円

1個あり 5日目 対応10.5656.01.7668.639

752円

1個あり 5日目 対応10.5706.01.6368.642

758円

1個あり 5日目 対応10.5756.01.5368.645

768円

1個あり 5日目 対応10.5806.01.4368.648

698円

1個あり 5日目 対応12.51578.7278.59

698円

1個あり 5日目 対応12.52076.5478.512

709円

1個あり 5日目 対応12.52575.2378.515

709円

1個あり 5日目 対応12.53074.3678.518

714円

1個あり 5日目 対応12.53573.7478.521

725円

1個あり 5日目 対応12.54073.2778.524

741円

1個あり 5日目 対応12.54572.9178.527

752円

1個あり 5日目 対応12.55072.6278.530

758円

1個あり 5日目 対応12.55572.3878.533

768円

1個あり 5日目 対応12.56072.1878.536

779円

1個あり 5日目 対応12.56572.0178.539

790円

1個あり 5日目 対応12.57071.8778.542

801円

1個あり 5日目 対応12.57571.7478.545

823円

1個あり 5日目 対応12.58071.6378.548

834円

1個あり 5日目 対応12.59071.4578.554

856円

1個あり 5日目 対応12.510071.3178.560

687円

1個あり 5日目 対応14.5158.510.9098.19

698円

1個あり 5日目 対応14.5208.58.1798.112

719円

1個あり 5日目 対応14.5258.56.5498.115

730円

1個あり 5日目 対応14.5308.55.4598.118

741円

1個あり 5日目 対応14.5358.54.6798.121

752円

1個あり 5日目 対応14.5408.54.0998.124

763円

1個あり 5日目 対応14.5458.53.6398.127

774円

1個あり 5日目 対応14.5508.53.2798.130

785円

1個あり 5日目 対応14.5558.52.9798.133

796円

1個あり 5日目 対応14.5608.52.7298.136

818円

1個あり 5日目 対応14.5658.52.5198.139

828円

1個あり 5日目 対応14.5708.52.3398.142

839円

1個あり 5日目 対応14.5758.52.1898.145

856円

1個あり 5日目 対応14.5808.52.0498.148

861円

1個あり 5日目 対応14.5908.51.8298.154

883円

1個あり 5日目 対応14.51008.51.6398.160

894円

1個あり 5日目 対応14.51108.51.4998.166.0

899円

1個あり 5日目 対応14.51208.51.3698.172.0

905円

1個あり 5日目 対応14.51258.51.3198.175.0

927円

1個あり 5日目 対応14.51508.51.0998.190.0

730円

1個あり 5日目 対応172010.512.26147.112

730円

1個あり 5日目 対応172510.59.81147.115

741円

1個あり 5日目 対応173010.58.17147.118

747円

1個あり 5日目 対応173510.57147.121

752円

1個あり 5日目 対応174010.56.13147.124

774円

1個あり 5日目 対応174510.55.45147.127

785円

1個あり 5日目 対応175010.54.9147.130

807円

1個あり 5日目 対応175510.54.46147.133

818円

1個あり 5日目 対応176010.54.09147.136

828円

1個あり 5日目 対応176510.53.77147.139

Loading...

規格表

コイルスプリング -超タワミ用 SWU-:関連画像

・規格表
F(許容タワミ量)は常温(40℃)での測定によるものです。高温(150℃、200℃)での許容最大タワミは こちらの表をご覧ください。

D d L ばね定数
N/mm{kgf/mm}
F=L×60% 型式 ¥基準単価
Fmm 荷重
N{kgf}
Type D-L 1~19本
10.5 6.0 15 7.63{0.78} 9.0 68.6
{7.0}
SWU10.5-15 120
20 5.72{0.58} 12.0 20 120
25 4.58{0.47} 15.0 25 131
30 3.81{0.39} 18.0 30 142
35 3.27{0.33} 21.0 35 153
40 2.86{0.29} 24.0 40 164
45 2.54{0.26} 27.0 45 174
50 2.29{0.23} 30.0 50 174
55 2.08{0.21} 33.0 55 180
60 1.91{0.19} 36.0 60 191
65 1.76{0.18} 39.0 65 202
70 1.63{0.17} 42.0 70 207
75 1.53{0.16} 45.0 75 213
80 1.43{0.15} 48.0 80 223
12.5 7.0 15 8.72{0.89} 9.0 78.5
{8.0}
SWU12.5-15 153
20 6.54{0.67} 12.0 20 153
25 5.23{0.53} 15.0 25 164
30 4.36{0.44} 18.0 30 164
35 3.74{0.38} 21.0 35 169
40 3.27{0.33} 24.0 40 180
45 2.91{0.30} 27.0 45 196
50 2.62{0.27} 30.0 50 207
55 2.38{0.24} 33.0 55 213
60 2.18{0.22} 36.0 60 223
65 2.01{0.21} 39.0 65 234
70 1.87{0.19} 42.0 70 245
75 1.74{0.18} 45.0 75 256
80 1.63{0.17} 48.0 80 278
90 1.45{0.15} 54.0 90 289
100 1.31{0.13} 60.0 100 311
14.5 8.5 15 10.90{1.11} 9.0 98.1
{10.0}
SWU14.5-15 142
20 8.17{0.83} 12.0 20 153
25 6.54{0.67} 15.0 25 174
30 5.45{0.56} 18.0 30 185
35 4.67{0.48} 21.0 35 196
40 4.09{0.42} 24.0 40 207
45 3.63{0.37} 27.0 45 218
50 3.27{0.33} 30.0 50 229
55 2.97{0.30} 33.0 55 240
60 2.72{0.28} 36.0 60 251
65 2.51{0.26} 39.0 65 273
70 2.33{0.24} 42.0 70 283
75 2.18{0.22} 45.0 75 294
80 2.04{0.21} 48.0 80 311
90 1.82{0.19} 54.0 90 316
100 1.63{0.17} 60.0 100 338
110 1.49{0.15} 66.0 110 349
120 1.36{0.14} 72.0 120 354
125 1.31{0.13} 75.0 125 360
150 1.09{0.11} 90.0 150 382
17 10.5 20 12.26{1.25} 12.0 147.1
{15.0}
SWU17-20 185
25 9.81{1.00} 15.0 25 185
30 8.17{0.83} 18.0 30 196
35 7.00{0.71} 21.0 35 202
40 6.13{0.63} 24.0 40 207
45 5.45{0.56} 27.0 45 229
50 4.90{0.50} 30.0 50 240
55 4.46{0.45} 33.0 55 262
60 4.09{0.42} 36.0 60 273
65 3.77{0.38} 39.0 65 283
70 3.50{0.36} 42.0 70 294
75 3.27{0.33} 45.0 75 311
80 3.06{0.31} 48.0 80 316
90 2.72{0.28} 54.0 90 338
100 2.45{0.25} 60.0 100 360
110 2.23{0.23} 66.0 110 371
120 2.04{0.21} 72.0 120 376
125 1.96{0.20} 75.0 125 382
150 1.63{0.17} 90.0 150 398
175 1.40{0.14} 105.0 175 414



D d L ばね定数
N/mm{kgf/mm}
F=L×60% 型式 ¥基準単価
Fmm 荷重
N{kgf}
Type D-L 1~19本
21 13.5 25 15.04{1.53} 15.0 225.6
{23.0}
SWU21-25 207
30 12.53{1.28} 18.0 30 218
35 10.74{1.10} 21.0 35 229
40 9.40{0.96} 24.0 40 240
45 8.35{0.85} 27.0 45 262
50 7.52{0.77} 30.0 50 273
55 6.83{0.70} 33.0 55 283
60 6.27{0.64} 36.0 60 294
65 5.78{0.59} 39.0 65 311
70 5.37{0.55} 42.0 70 316
75 5.01{0.51} 45.0 75 327
80 4.70{0.48} 48.0 80 338
90 4.18{0.43} 54.0 90 349
100 3.76{0.38} 60.0 100 371
110 3.42{0.35} 66.0 110 382
120 3.13{0.32} 72.0 120 392
125 3.01{0.31} 75.0 125 392
130 2.89{0.29} 78.0 130 398
140 2.69{0.27} 84.0 140 409
150 2.51{0.26} 90.0 150 409
175 2.15{0.22} 105.0 175 431
200 1.88{0.19} 120.0 200 452
26 16.5 30 16.34{1.67} 18.0 294.2
{30.0}
SWU26-30 273
35 14.01{1.43} 21.0 35 283
40 12.26{1.25} 24.0 40 294
45 10.90{1.11} 27.0 45 311
50 9.81{1.00} 30.0 50 316
55 8.92{0.91} 33.0 55 327
60 8.17{0.83} 36.0 60 338
65 7.54{0.77} 39.0 65 349
70 7.00{0.71} 42.0 70 371
75 6.54{0.67} 45.0 75 382
80 6.13{0.63} 48.0 80 392
90 5.45{0.56} 54.0 90 398
100 4.90{0.50} 60.0 100 409
110 4.46{0.45} 66.0 110 414
120 4.09{0.42} 72.0 120 425
125 3.92{0.40} 75.0 125 425
130 3.77{0.38} 78.0 130 436
140 3.50{0.36} 84.0 140 447
150 3.27{0.33} 90.0 150 458
175 2.80{0.29} 105.0 175 469
200 2.45{0.25} 120.0 200 491
225 2.18{0.22} 135.0 225 523
250 1.96{0.20} 150.0 250 567
31 21 35 17.75{1.81} 21.0 372.7
{38.0}
SWU31-35 289
40 15.53{1.58} 24.0 40 300
45 13.80{1.41} 27.0 45 311
50 12.42{1.27} 30.0 50 316
55 11.29{1.15} 33.0 55 327
60 10.35{1.06} 36.0 60 338
65 9.56{0.97} 39.0 65 349
70 8.87{0.90} 42.0 70 360
75 8.28{0.84} 45.0 75 371
80 7.76{0.79} 48.0 80 382
90 6.90{0.70} 54.0 90 398
100 6.21{0.63} 60.0 100 436
110 5.65{0.58} 66.0 110 458
120 5.18{0.53} 72.0 120 469
125 4.97{0.51} 75.0 125 480
130 4.78{0.49} 78.0 130 491
140 4.44{0.45} 84.0 140 507
150 4.14{0.42} 90.0 150 523
160 3.88{0.40} 96.0 160 534
170 3.65{0.37} 102.0 170 556
175 3.55{0.36} 105.0 175 567
180 3.45{0.35} 108.0 180 578
190 3.27{0.33} 114.0 190 594
200 3.11{0.32} 120.0 200 616
250 2.48{0.25} 150.0 250 687
300 2.07{0.21} 180.0 300 730



D d L ばね定数
N/mm{kgf/mm}
F=L×60% 型式 ¥基準単価
Fmm 荷重
N{kgf}
Type D-L 1~19本
37 26 40 19.20{1.96} 24.0 460.9
{47.0}
SWU37-40 392
45 17.07{1.74} 27.0 45 403
50 15.36{1.57} 30.0 50 414
55 13.97{1.42} 33.0 55 425
60 12.80{1.31} 36.0 60 441
65 11.82{1.21} 39.0 65 452
70 10.97{1.12} 42.0 70 469
75 10.24{1.04} 45.0 75 485
80 9.60{0.98} 48.0 80 507
90 8.54{0.87} 54.0 90 523
100 7.68{0.78} 60.0 100 545
110 6.98{0.71} 66.0 110 567
120 6.40{0.65} 72.0 120 589
130 5.91{0.60} 78.0 130 610
140 5.49{0.56} 84.0 140 627
150 5.12{0.52} 90.0 150 649
160 4.80{0.49} 96.0 160 670
170 4.52{0.46} 102.0 170 692
180 4.27{0.44} 108.0 180 714
190 4.04{0.41} 114.0 190 730
200 3.84{0.39} 120.0 200 752
225 3.41{0.35} 135.0 225 818
250 3.07{0.31} 150.0 250 888
275 2.79{0.28} 165.0 275 948
300 2.56{0.26} 180.0 300 1,025
43 31 50 19.61{2.00} 30.0 588.4
{60.0}
SWU43-50 463
60 16.34{1.67} 36.0 60 485
70 14.01{1.43} 42.0 70 507
80 12.26{1.25} 48.0 80 523
90 10.90{1.11} 54.0 90 545
100 9.81{1.00} 60.0 100 578
110 8.92{0.91} 66.0 110 610
120 8.17{0.83} 72.0 120 627
130 7.54{0.77} 78.0 130 659
140 7.00{0.71} 84.0 140 692
150 6.54{0.67} 90.0 150 730
160 6.13{0.63} 96.0 160 763
170 5.77{0.59} 102.0 170 796
180 5.45{0.56} 108.0 180 828
190 5.16{0.53} 114.0 190 856
200 4.90{0.50} 120.0 200 899
225 4.36{0.44} 135.0 225 992
250 3.92{0.40} 150.0 250 1,188
275 3.57{0.36} 165.0 275 1,270
300 3.27{0.33} 180.0 300 1,346


●荷重の算出方法:荷重=ばね定数×タワミ量
(国際単位) N=N/mm×Fmm
kgf=kgf/mm×Fmm
(kgf=N×0.101972)
密着長は参考値です。
  ロットによって多少のバラツキがあります。
使用回数:100万回(L×65%は30万回)
製品概要 こちら 荷重グラフ こちら
コイルスプリングの使用方法と注意点 こちら

■数量スライド価格 (1円未満切り捨て)

数量区分 標準対応 個別対応
大口
数 量 1~19 20~49 50~199 200~500 501~
値引率 基準単価 5% 10% 15% お見積り

表示数量超えはWOSにてご確認ください。

納期



追加工

追加工価格も数量スライド適用 こちら
コイルスプリング -超タワミ用 SWU-:関連画像
詳細 こちら



基本情報

線種 異形線 耐熱温度 200℃

コイルスプリング -超タワミ用 SWU-のレビュー

評価 5.0 平均 5.0 (1件のレビュー) レビューを書く
  • 評価 5.05.00人の方が、「このレビューが参考になった」と投票しています。
    大変安価で即納なところが一番の利点です
    安定した製品なので安心して使用できます。
