リターンピン -定尺タイプ-

リターンピン -定尺タイプ-

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

PDFP.1101

型番

商品を一つに絞り込むとこちらに型番が表示されます

材質 SUJ2
硬度 58HRC~
    高周波焼入
リターンピン -定尺タイプ-:関連画像
片端面もしくは両端面にセンター穴がつく場合があります。

Type ツバ厚(T) T公差 ツバ直角度
RP4TH 4mm 0
-0.05
リターンピン -定尺タイプ-:関連画像
RP8TH 8mm 0
-0.1
RP4TJ 4mm 0
-0.05
リターンピン -定尺タイプ-:関連画像
RP8TJ 8mm 0
-0.1
型番
RP4TH8-[150-250/50]
RP4TH10-[150-300/50]
RP4TH12-[150-300/50]
RP4TH13-[150-300/50]
RP4TH15-[150-350/50]
RP4TH16-[150-350/50]
RP4TH20-[150-400/50]
RP4TH25-[150-450/50]
RP4TH30-[150-450/50]
RP4TH32-[150-450/50]
RP4TJ8-[150-250/50]
RP4TJ10-[150-300/50]
RP4TJ12-[150-300/50]
RP4TJ13-[150-300/50]
RP4TJ15-[150-350/50]
RP4TJ16-[150-350/50]
RP4TJ20-[150-400/50]
RP4TJ25-[150-450/50]
RP4TJ30-[150-450/50]
RP4TJ32-[150-450/50]
RP8TH10-[150-300/50]
RP8TH12-[150-300/50]
RP8TH13-[150-300/50]
RP8TH15-[150-350/50]
RP8TH16-[150-350/50]
RP8TH20-[150-600/50]
RP8TH25-[150-600/50]
RP8TH30-[150-650/50]
RP8TH32-[150-650/50]
RP8TH35-[300-700/50]
RP8TH40-[300-700/50]
RP8TH50-[300-700/50]
RP8TJ10-[150-300/50]
RP8TJ12-[150-300/50]
RP8TJ13-[150-300/50]
RP8TJ15-[150-350/50]
RP8TJ16-[150-350/50]
RP8TJ20-[150-450/50]
RP8TJ25-[150-450/50]
RP8TJ30-[150-450/50]
RP8TJ32-[150-450/50]
型番通常単価スライド値引通常
出荷日
RoHSt(ツバ厚)
(mm)
ツバ直角度 D(軸径)
(mm)
L(全長)
(mm)

-

3日目 対応40.18150 ~ 250

-

3日目 対応40.110150 ~ 300

-

3日目 対応40.112150 ~ 300

-

3日目 対応40.113150 ~ 300

-

3日目 対応40.115150 ~ 350

-

3日目 対応40.116150 ~ 350

-

3日目 対応40.120150 ~ 400

-

3日目 対応40.125150 ~ 450

-

3日目 対応40.130150 ~ 450

-

3日目 対応40.132150 ~ 450

-

3日目 対応40.058150 ~ 250

-

3日目 対応40.0510150 ~ 300

-

3日目 対応40.0512150 ~ 300

-

3日目 対応40.0513150 ~ 300

-

3日目 対応40.0515150 ~ 350

-

3日目 対応40.0516150 ~ 350

-

3日目 対応40.0520150 ~ 400

-

3日目 対応40.0525150 ~ 450

-

3日目 対応40.0530150 ~ 450

-

3日目 対応40.0532150 ~ 450

-

3日目 対応80.110150 ~ 300

-

3日目 対応80.112150 ~ 300

-

3日目 対応80.113150 ~ 300

-

3日目 対応80.115150 ~ 350

-

3日目 対応80.116150 ~ 350

-

3日目 対応80.120150 ~ 600

-

3日目 対応80.125150 ~ 600

-

3日目 対応80.130150 ~ 650

-

3日目 対応80.132150 ~ 650

-

3日目 対応80.135300 ~ 700

-

3日目 対応80.140300 ~ 700

-

3日目 対応80.150300 ~ 700

-

3日目 対応80.0510150 ~ 300

-

3日目 対応80.0512150 ~ 300

-

3日目 対応80.0513150 ~ 300

-

3日目 対応80.0515150 ~ 350

-

3日目 対応80.0516150 ~ 350

-

3日目 対応80.0520150 ~ 450

-

3日目 対応80.0525150 ~ 450

-

3日目 対応80.0530150 ~ 450

-

3日目 対応80.0532150 ~ 450

Loading...

  1. 1

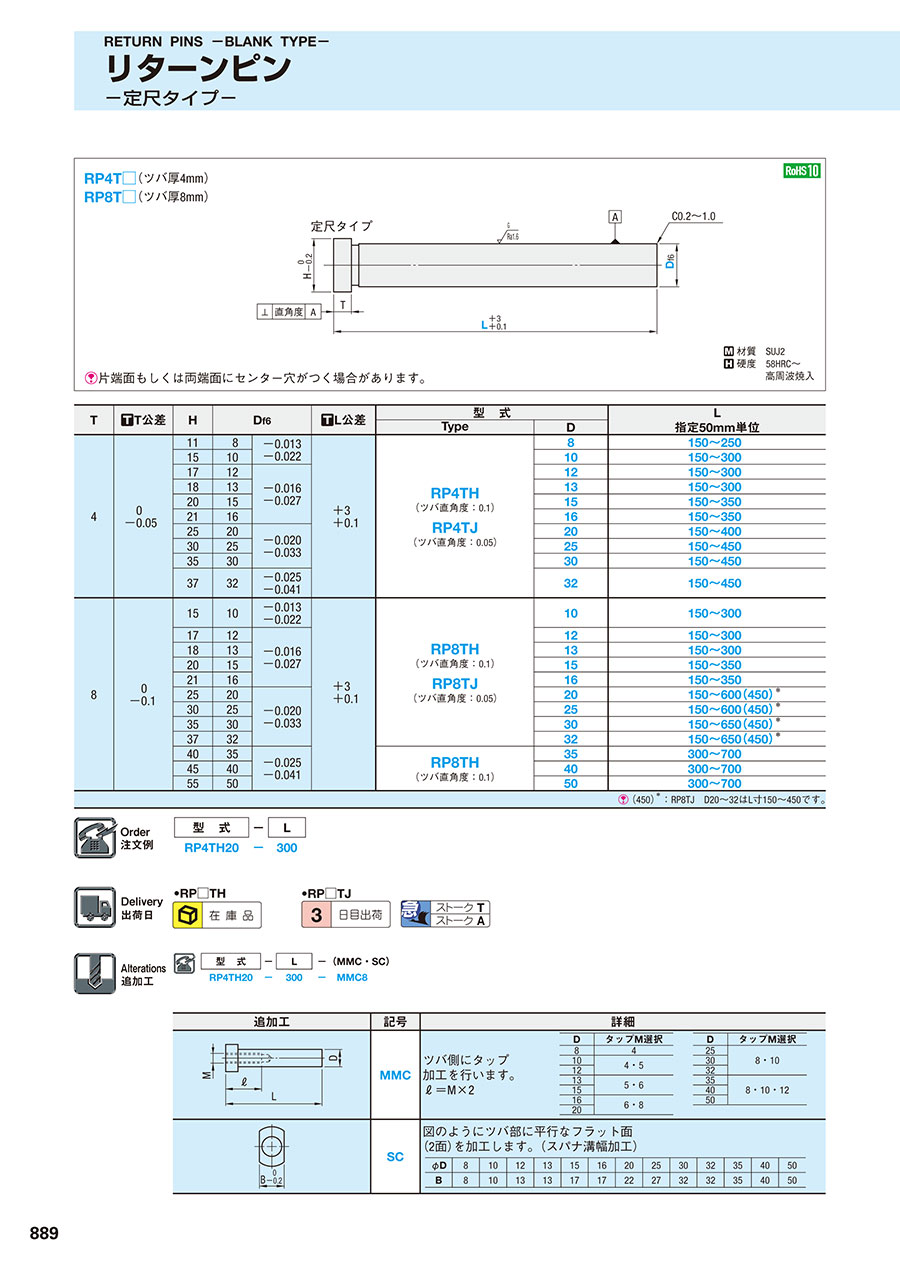

規格表

リターンピン -定尺タイプ-:関連画像
・規格表
HDf6型 式L
指定50mm単位
TypeD
11 8-0.013
-0.022
ツバ厚4mm
RP4TH
(ツバ直角度:0.1)
RP4TJ
(ツバ直角度:0.05)
8150250
151010150300
1712-0.016
-0.027
12150300
181313150300
201515150350
211616150350
2520-0.020
-0.033
20150400
302525150450
353030150450
3732-0.025
-0.041
32150450
1510-0.013
-0.022
ツバ厚8mm
RP8TH
(ツバ直角度:0.1)
RP8TJ
(ツバ直角度:0.05)
10150300
1712-0.016
-0.027
12150300
181313150300
201515150350
211616150350
2520-0.020
-0.033
20150600(450)
302525150600(450)
353030150650(450)
3732-0.025
-0.041
32150650(450)
4035RP8TH
(ツバ直角度:0.1)
35300700
454040300700
555050300700

型 式 D ¥基準単価 1~9本
L
150 200 250 300 350 400 450 500 550 600 650 700
ツバ厚4mm
RP4TH
(ツバ直角度:0.1)
8 500 680 960
10 500 680 960 1,230
12 570 740 1,020 1,310
13 570 740 1,020 1,310
15 580 760 990 1,260 1,530
16 580 760 990 1,260 1,530
20 660 840 1,120 1,400 1,680 2,060
25 840 1,070 1,350 1,660 2,010 2,340 2,670
30 1,020 1,310 1,590 1,870 2,340 2,720 3,100
32 1,020 1,310 1,590 1,870 2,340 2,720 3,100
ツバ厚8mm
RP8TH
(ツバ直角度:0.1)
10 500 680 960 1,230
12 570 740 1,020 1,310
13 570 740 1,020 1,310
15 580 760 990 1,260 1,530
16 580 760 990 1,260 1,530
20 660 840 1,120 1,400 1,680 2,060 2,810 3,560 4,220 4,880
25 840 1,070 1,350 1,660 2,010 2,340 3,050 3,750 4,690 5,630
30 1,020 1,310 1,590 1,870 2,350 2,720 3,750 4,690 5,720 7,040 8,360
32 1,020 1,310 1,590 1,870 2,350 2,720 3,750 4,690 5,720 7,040 8,360
35 4,400 5,090 5,760 7,040 8,330 9,600 10,880 12,210 13,530
40 4,400 5,090 5,760 7,040 8,330 9,600 10,880 12,210 13,530
50 5,490 6,200 7,050 8,450 10,150 11,700 13,250 14,800 16,920

型 式 D ¥基準単価 1~9本
L
150 200 250 300 350 400 450
ツバ厚4mm
RP4TJ
(ツバ直角度:0.05)
8 990 1,160 1,390
10 990 1,160 1,440 1,710
12 1,060 1,230 1,510 1,790
13 1,060 1,230 1,510 1,790
15 1,070 1,250 1,480 1,750 2,020
16 1,070 1,250 1,480 1,750 2,020
20 1,170 1,340 1,620 1,910 2,190 2,520
25 1,360 1,590 1,870 2,180 2,530 2,860 3,190
30 1,560 1,840 2,120 2,400 2,880 3,250 3,630
32 1,560 1,840 2,120 2,400 2,880 3,250 3,630
ツバ厚8mm
RP8TJ
(ツバ直角度:0.05)
10 990 1,160 1,440 1,710
12 1,060 1,230 1,510 1,790
13 1,060 1,230 1,510 1,790
15 1,070 1,250 1,480 1,750 2,020
16 1,070 1,250 1,480 1,750 2,020
20 1,170 1,340 1,620 1,910 2,190 2,520 3,530
25 1,360 1,590 1,870 2,180 2,530 2,860 3,380
30 1,560 1,840 2,120 2,400 2,880 3,250 3,960
32 1,560 1,840 2,120 2,400 2,880 3,250 3,960

(450)*:RP8TJ D20~32はL寸150~450になります。
■適用コイルスプリングの種類と外径(コイルスプリングの詳細 X P.1373~1380・1383~1388)
リターンピンリターンピン用コイルスプリングコイルスプリング
DSWYSWUSWRSWSSWNSWFSWLSWM
8φ12.5φ14.5φ14.5φ14.5φ14.5φ18φ18
10φ16.5φ17φ17φ17φ17φ20・φ22φ22φ22
12φ20.5φ21φ21φ21φ21φ25・φ27φ27・φ30φ27・φ30
13
15φ24.5φ26φ26φ26φ26φ30・φ35φ35φ35
16
20φ30φ31φ31φ31φ31φ40φ40φ40
25φ37φ37φ37φ37φ37φ50φ50φ50
30φ42φ43φ43φ44.5φ60
32φ46φ46
35φ50φ52φ70φ70φ70

■数量スライド価格 1円未満切り捨て)
数 量1~910~1920~2930~50表示数量超えは
価格・出荷日お見積り
値引率基準単価5%10%15%

納期

RP□TH
RP□TJ

1,000円/1本
500円/1本
ストークAは3本以上で1明細行あたり一律1,350円
ストークT不可 RP8TH D=25~50 RP8TJ D=25~32



仕様・概要

RETURN PINS
リターンピン
-定尺タイプ-



[RoHS]



R 材質 SUJ2
Q 硬度 58HRC〜
高周波焼入

V 片端面もしくは両端面にセンター穴がつく場合があります。

リターンピン -定尺タイプ-:関連画像 追加工価格も数量スライド適用 X P.49

追加工

追加工価格も数量スライド適用 こちら
リターンピン -定尺タイプ-:関連画像



基本情報

形状タイプ 標準 D寸法公差 Df6 材質 SUJ2

リターンピン -定尺タイプ-のレビュー

評価 5.0 平均 5.0 (1件のレビュー) レビューを書く
  • 金型部品に使用2017/08/10
    評価 5.05.00人の方が、「このレビューが参考になった」と投票しています。
    普段は別の会社から調達していますが、緊急で必要になったため購入。
    規定のサイズであれば翌日に届くため、重宝しております。
    物もこれといった不満もなく使用できました。

    このレビューは参考になりましたか?  参考になった ご意見ありがとうございました。
