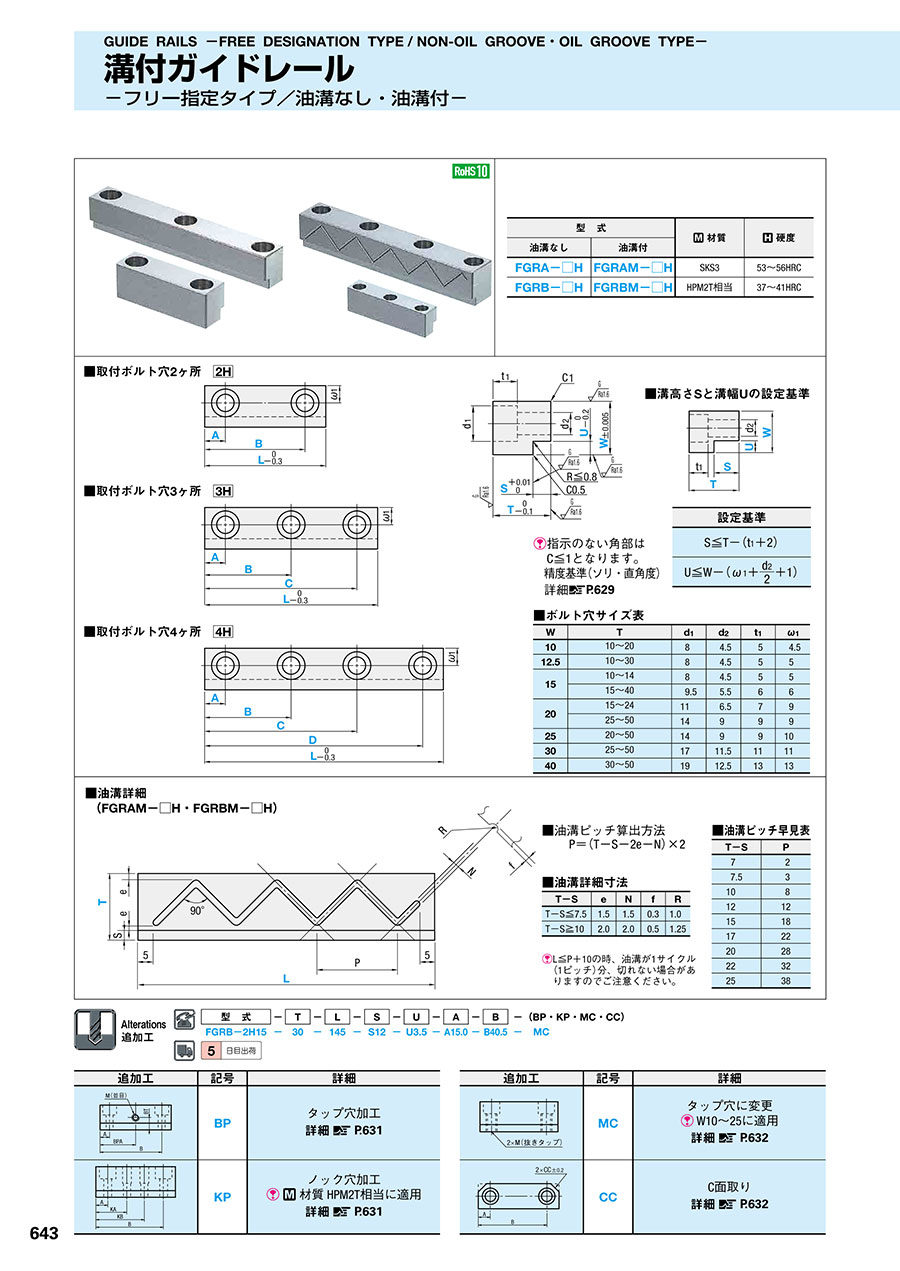

溝付ガイドレール -フリー指定タイプ-

PDFP.819

型番

商品を一つに絞り込むとこちらに型番が表示されます

・材質表
型 式 材質 硬度
油溝なし 油溝付
FGRA-□H FGRAM-□H SKS3 53~56HRC
FGRB-□H FGRBM-□H HPM2T相当 37~41HRC
溝付ガイドレール -フリー指定タイプ-:関連画像
設定基準
S≦T+(t1+2)
U≦W-(ω1+溝付ガイドレール -フリー指定タイプ-:関連画像+1)


指示のない角部はC≦1となります。

■ボルト穴サイズ表
W T d1 d2 t1 ω1
10 10~20 8 4.5 5 4.5
12.5 10~30 8 4.5 5 5
15 10~14 8 4.5 5 5
15~40 9.5 5.5 6 6
20 15~24 11 6.5 7 9
25~50 14 9 9 9
25 20~50 14 9 9 10
30 25~50 17 11.5 11 11
40 30~50 19 12.5 13 13
溝付ガイドレール -フリー指定タイプ-:関連画像

■油溝ピッチ算出方法
P=(TーSー2eーN)×2

■油溝詳細寸法
T-S e N f R
T-S≦7.5 1.5 1.5 0.3 1.0
T-S≧10 2.0 2.0 0.5 1.25
L≦P+10の時、油溝が1サイクル(1ピッチ)分、切れない場合がありますのでご注意ください。

■油溝ピッチ早見表
T-S P
7 2
7.5 3
10 8
12 12
15 18
17 22
20 28
22 32
25 38
型番
FGRA-2H10-[10-20/1]-[35-100/5]-S[1-13/1]-U[0.5-2/0.5]-A[6-84/0.5]-B[16-94/0.5]
FGRA-2H12.5-[10-30/1]-[35-100/5]-S[1-23/1]-U[0.5-4/0.5]-A[6-84/0.5]-B[16-94/0.5]
FGRA-2H15-[10-40/1]-[40-150/5]-S[1-33/1]-U[1-6.5/0.5]-A[6-134/0.5]-B[16-144/0.5]
FGRA-2H20-[15-50/1]-[40-200/5]-S[1-39/1]-U[0.5-6.5/0.5]-A[7.5-179.5/0.5]-B[20.5-192.5/0.5]
FGRA-2H25-[20-50/1]-[40-200/5]-S[1-39/1]-U[0.5-9.5/0.5]-A[9-175/0.5]-B[25-191/0.5]
FGRA-2H30-[25-50/1]-[50-200/5]-S[1-37/1]-U[0.5-12/0.5]-A[10.5-170.5/0.5]-B[29.5-189.5/0.5]
FGRA-2H40-[30-50/1]-[50-200/5]-S[1-35/1]-U[0.5-19.5/0.5]-A[10.5-168.5/0.5]-B[31.5-189.5/0.5]
FGRA-3H10-[10-20/1]-[35-100/5]-S[1-13/1]-U[0.5-2/0.5]-A[6-74/0.5]-B[16-84/0.5]-C[26-94/0.5]
FGRA-3H12.5-[10-30/1]-[35-100/5]-S[1-23/1]-U[0.5-4/0.5]-A[6-74/0.5]-B[16-84/0.5]-C[26-94/0.5]
FGRA-3H15-[10-40/1]-[40-150/5]-S[1-33/1]-U[1-6.5/0.5]-A[6-124/0.5]-B[16-134/0.5]-C[26-144/0.5]
FGRA-3H20-[15-50/1]-[40-200/5]-S[1-39/1]-U[0.5-6.5/0.5]-A[7.5-159/0.5]-B[20.5-175/0.5]-C[33.5-191/0.5]
FGRA-3H25-[20-50/1]-[40-200/5]-S[1-39/1]-U[0.5-9.5/0.5]-A[9-109/0.5]-B[25-125/0.5]-C[41-191/0.5]
FGRA-3H30-[25-50/1]-[50-200/5]-S[1-37/1]-U[0.5-12/0.5]-A[10.5-151.5/0.5]-B[29.5-170.5/0.5]-C[48.5-189.5/0.5]
FGRA-3H40-[30-50/1]-[50-200/5]-S[1-35/1]-U[0.5-19.5/0.5]-A[10.5-147.5/0.5]-B[31.5-168.5/0.5]-C[52.5-189.5/0.5]
FGRA-4H10-[10-20/1]-[40-100/5]-S[1-13/1]-U[0.5-2/0.5]-A[6-64/0.5]-B[16-74/0.5]-C[26-84/0.5]-D[36-94/0.5]
FGRA-4H12.5-[10-30/1]-[40-100/5]-S[1-23/1]-U[0.5-4/0.5]-A[6-64/0.5]-B[16-74/0.5]-C[26-84/0.5]-D[36-94/0.5]
FGRA-4H15-[10-40/1]-[40-150/5]-S[1-33/1]-U[1-6.5/0.5]-A[6-114/0.5]-B[16-124/0.5]-C[26-134/0.5]-D[36-144/0.5]
FGRA-4H20-[15-50/1]-[40-200/5]-S[1-39/1]-U[0.5-6.5/0.5]-A[7.5-153.5/0.5]-B[20.5-166.5/0.5]-C[33.5-179.5/0.5]-D[46.5-192.5/0.5]
FGRA-4H25-[20-50/1]-[40-200/5]-S[1-39/1]-U[0.5-9.5/0.5]-A[9-140/0.5]-B[25-159/0.5]-C[41-175/0.5]-D[57-191/0.5]
FGRA-4H30-[25-50/1]-[50-200/5]-S[1-37/1]-U[0.5-12/0.5]-A[10.5-132.5/0.5]-B[29.5-151.5/0.5]-C[48.5-170.5/0.5]-D[67.5-189.5/0.5]
FGRA-4H40-[30-50/1]-[50-200/5]-S[1-13/1]-U[0.5-19/0.5]-A[10.5-126.5/0.5]-B[31.5-147.5/0.5]-C[52.5-168.5/0.5]-D[73.5-189.5/0.5]
FGRAM-2H10-[10-20/1]-[40-100/5]-S[1-13/1]-U[0.5-2.5/0.5]-A[6-84/0.5]-B[16-94/0.5]
FGRAM-2H12.5-[10-30/1]-[40-100/5]-S[1-23/1]-U[0.5-4/0.5]-A[6-84/0.5]-B[16-94/0.5]
FGRAM-2H15-[10-40/1]-[40-150/5]-S[1-33/1]-U[1-6.5/0.5]-A[6-134/0.5]-B[16-144/0.5]
FGRAM-2H20-[15-50/1]-[40-200/5]-S[1-39/1]-U[0.5-6.5/0.5]-A[7.5-179.5/0.5]-B[20.5-192.5/0.5]
FGRAM-2H25-[20-50/1]-[40-200/5]-S[1-39/1]-U[0.5-9.5/0.5]-A[9-175/0.5]-B[25-191/0.5]
FGRAM-2H30-[25-50/1]-[50-200/5]-S[1-37/1]-U[0.5-12/0.5]-A[10.5-170.5/0.5]-B[29.5-189.5/0.5]
FGRAM-2H40-[30-50/1]-[50-200/5]-S[1-35/1]-U[0.5-19.5/0.5]-A[10.5-168.5/0.5]-B[31.5-189.5/0.5]
FGRAM-3H10-[10-20/1]-[40-100/5]-S[1-13/1]-U[0.5-2/0.5]-A[6-74/0.5]-B[16-84/0.5]-C[26-94/0.5]
FGRAM-3H12.5-[10-30/1]-[40-100/5]-S[1-23/1]-U[0.5-4/0.5]-A[6-74/0.5]-B[16-84/0.5]-C[26-94/0.5]
FGRAM-3H15-[10-40/1]-[40-150/5]-S[1-33/1]-U[1-6.5/0.5]-A[6-124/0.5]-B[16-134/0.5]-C[26-144/0.5]
FGRAM-3H20-[15-50/1]-[40-200/5]-S[1-39/1]-U[0.5-6.5/0.5]-A[7.5-159/0.5]-B[20.5-175/0.5]-C[33.5-191/0.5]
FGRAM-3H25-[20-50/1]-[40-200/5]-S[1-39/1]-U[0.5-9.5/0.5]-A[9-109/0.5]-B[25-175/0.5]-C[41-191/0.5]
FGRAM-3H30-[25-50/1]-[50-200/5]-S[1-37/1]-U[0.5-12/0.5]-A[10.5-151.5/0.5]-B[29.5-170.5/0.5]-C[48.5-189.5/0.5]
FGRAM-3H40-[30-50/1]-[50-200/5]-S[1-35/1]-U[0.5-19.5/0.5]-A[10.5-147.5/0.5]-B[31.5-168.5/0.5]-C[52.5-189.5/0.5]
FGRAM-4H10-[10-20/1]-[40-100/5]-S[1-13/1]-U[0.5-2/0.5]-A[6-64/0.5]-B[16-74/0.5]-C[26-84/0.5]-D[36-94/0.5]
FGRAM-4H12.5-[10-30/1]-[40-100/5]-S[1-23/1]-U[0.5-4/0.5]-A[6-64/0.5]-B[16-74/0.5]-C[26-84/0.5]-D[36-94/0.5]
FGRAM-4H15-[10-40/1]-[40-150/5]-S[1-33/1]-U[1-6.5/0.5]-A[6-114/0.5]-B[16-124/0.5]-C[26-134/0.5]-D[36-144/0.5]
FGRAM-4H20-[15-50/1]-[40-200/5]-S[1-39/1]-U[0.5-6.5/0.5]-A[7.5-153.5/0.5]-B[20.5-166.5/0.5]-C[33.5-179.5/0.5]-D[46.5-192.5/0.5]
FGRAM-4H25-[20-50/1]-[40-200/5]-S[1-39/1]-U[0.5-9.5/0.5]-A[9-140/0.5]-B[25-159/0.5]-C[41-175/0.5]-D[57-191/0.5]
FGRAM-4H30-[25-50/1]-[50-200/5]-S[1-37/1]-U[0.5-12/0.5]-A[10.5-132.5/0.5]-B[29.5-151.5/0.5]-C[48.5-170.5/0.5]-D[67.5-189.5/0.5]
FGRAM-4H40-[30-50/1]-[50-200/5]-S[1-35/1]-U[0.5-40/0.5]-A[10.5-126.5/0.5]-B[31.5-147.5/0.5]-C[52.5-168.5/0.5]-D[73.5-189.5/0.5]
FGRB-2H10-[10-20/1]-[35-100/5]-S[1-13/1]-U[0.5-2/0.5]-A[6-84/0.5]-B[16-94/0.5]
FGRB-2H12.5-[10-30/1]-[35-100/5]-S[1-23/1]-U[0.5-4/0.5]-A[6-84/0.5]-B[16-94/0.5]
FGRB-2H15-[10-40/1]-[40-150/5]-S[1-33/1]-U[1-6.5/0.5]-A[6-134/0.5]-B[16-144/0.5]
FGRB-2H20-[15-50/1]-[40-200/5]-S[1-39/1]-U[0.5-6.5/0.5]-A[7.5-179.5/0.5]-B[20.5-192.5/0.5]
FGRB-2H25-[20-50/1]-[40-200/5]-S[1-39/1]-U[0.5-9.5/0.5]-A[9-175/0.5]-B[25-191/0.5]
FGRB-2H30-[25-50/1]-[50-200/5]-S[1-37/1]-U[0.5-12/0.5]-A[10.5-170.5/0.5]-B[29.5-189.5/0.5]
FGRB-2H40-[30-50/1]-[50-200/5]-S[1-35/1]-U[0.5-19.5/0.5]-A[10.5-168.5/0.5]-B[31.5-189.5/0.5]
FGRB-3H10-[10-20/1]-[35-100/5]-S[1-13/1]-U[0.5-2/0.5]-A[6-74/0.5]-B[16-84/0.5]-C[26-94/0.5]
FGRB-3H12.5-[10-30/1]-[35-100/5]-S[1-23/1]-U[0.5-4/0.5]-A[6-74/0.5]-B[16-84/0.5]-C[26-94/0.5]
FGRB-3H15-[10-40/1]-[40-150/5]-S[1-33/1]-U[1-6.5/0.5]-A[6-124/0.5]-B[16-134/0.5]-C[26-144/0.5]
FGRB-3H20-[15-50/1]-[40-200/5]-S[1-39/1]-U[0.5-6.5/0.5]-A[7.5-159/0.5]-B[20.5-175/0.5]-C[33.5-191/0.5]
FGRB-3H25-[20-50/1]-[40-200/5]-S[1-39/1]-U[0.5-9.5/0.5]-A[9-109/0.5]-B[25-125/0.5]-C[41-191/0.5]
FGRB-3H30-[25-50/1]-[50-200/5]-S[1-37/1]-U[0.5-12/0.5]-A[10.5-151.5/0.5]-B[29.5-170.5/0.5]-C[48.5-189.5/0.5]
FGRB-3H40-[30-50/1]-[50-200/5]-S[1-35/1]-U[0.5-19.5/0.5]-A[10.5-147.5/0.5]-B[31.5-168.5/0.5]-C[52.5-189.5/0.5]
FGRB-4H10-[10-20/1]-[40-100/5]-S[1-13/1]-U[0.5-2/0.5]-A[6-64/0.5]-B[16-74/0.5]-C[26-84/0.5]-D[36-94/0.5]
FGRB-4H12.5-[10-30/1]-[40-100/5]-S[1-23/1]-U[0.5-4/0.5]-A[6-64/0.5]-B[16-74/0.5]-C[26-84/0.5]-D[36-94/0.5]
FGRB-4H15-[10-40/1]-[40-150/5]-S[1-33/1]-U[1-6.5/0.5]-A[6-114/0.5]-B[16-124/0.5]-C[26-134/0.5]-D[36-144/0.5]
FGRB-4H20-[15-50/1]-[40-200/5]-S[1-39/1]-U[0.5-6.5/0.5]-A[7.5-153.5/0.5]-B[20.5-166.5/0.5]-C[33.5-179.5/0.5]-D[46.5-192.5/0.5]
型番通常単価最小発注数量スライド値引通常
出荷日
RoHS材質 油溝 W(レール幅)
(mm)
T(レール厚)
(mm)
L(レール長)
(mm)
S(溝高さ)
(mm)
U(溝幅)
(mm)
取付穴数
(個)
A(ボルト穴ピッチ)
(mm)
B(ボルト穴ピッチ)
(mm)
C(ボルト穴ピッチ)
(mm)
D(ボルト穴ピッチ)
(mm)

-

1個 5日目 対応SKS3油溝なし1010 ~ 2035 ~ 1001 ~ 130.5 ~ 226 ~ 8416 ~ 94--

-

1個 5日目 対応SKS3油溝なし12.510 ~ 3035 ~ 1001 ~ 230.5 ~ 426 ~ 8416 ~ 94--

-

1個 5日目 対応SKS3油溝なし1510 ~ 4040 ~ 1501 ~ 331 ~ 6.526 ~ 13416 ~ 144--

-

1個 5日目 対応SKS3油溝なし2015 ~ 5040 ~ 2001 ~ 390.5 ~ 6.527.5 ~ 179.520.5 ~ 192.5--

-

1個 5日目 対応SKS3油溝なし2520 ~ 5040 ~ 2001 ~ 390.5 ~ 9.529 ~ 17525 ~ 191--

-

1個 5日目 対応SKS3油溝なし3025 ~ 5050 ~ 2001 ~ 370.5 ~ 12210.5 ~ 170.529.5 ~ 189.5--

-

1個 5日目 対応SKS3油溝なし4030 ~ 5050 ~ 2001 ~ 350.5 ~ 19.5210.5 ~ 168.531.5 ~ 189.5--

-

1個 5日目 対応SKS3油溝なし1010 ~ 2035 ~ 1001 ~ 130.5 ~ 236 ~ 7416 ~ 8426 ~ 94-

-

1個 5日目 対応SKS3油溝なし12.510 ~ 3035 ~ 1001 ~ 230.5 ~ 436 ~ 7416 ~ 8426 ~ 94-

-

1個 5日目 対応SKS3油溝なし1510 ~ 4040 ~ 1501 ~ 331 ~ 6.536 ~ 12416 ~ 13426 ~ 144-

-

1個 5日目 対応SKS3油溝なし2015 ~ 5040 ~ 2001 ~ 390.5 ~ 6.537.5 ~ 15920.5 ~ 17533.5 ~ 191-

-

1個 5日目 対応SKS3油溝なし2520 ~ 5040 ~ 2001 ~ 390.5 ~ 9.539 ~ 10925 ~ 12541 ~ 191-

-

1個 5日目 対応SKS3油溝なし3025 ~ 5050 ~ 2001 ~ 370.5 ~ 12310.5 ~ 151.529.5 ~ 170.548.5 ~ 189.5-

-

1個 5日目 対応SKS3油溝なし4030 ~ 5050 ~ 2001 ~ 350.5 ~ 19.5310.5 ~ 147.531.5 ~ 168.552.5 ~ 189.5-

-

1個 5日目 対応SKS3油溝なし1010 ~ 2040 ~ 1001 ~ 130.5 ~ 246 ~ 6416 ~ 7426 ~ 8436 ~ 94

-

1個 5日目 対応SKS3油溝なし12.510 ~ 3040 ~ 1001 ~ 230.5 ~ 446 ~ 6416 ~ 7426 ~ 8436 ~ 94

-

1個 5日目 対応SKS3油溝なし1510 ~ 4040 ~ 1501 ~ 331 ~ 6.546 ~ 11416 ~ 12426 ~ 13436 ~ 144

-

1個 5日目 対応SKS3油溝なし2015 ~ 5040 ~ 2001 ~ 390.5 ~ 6.547.5 ~ 153.520.5 ~ 166.533.5 ~ 179.546.5 ~ 192.5

-

1個 5日目 対応SKS3油溝なし2520 ~ 5040 ~ 2001 ~ 390.5 ~ 9.549 ~ 14025 ~ 15941 ~ 17557 ~ 191

-

1個 5日目 対応SKS3油溝なし3025 ~ 5050 ~ 2001 ~ 370.5 ~ 12410.5 ~ 132.529.5 ~ 151.548.5 ~ 170.567.5 ~ 189.5

-

1個 5日目 対応SKS3油溝なし4030 ~ 5050 ~ 2001 ~ 130.5 ~ 19410.5 ~ 126.531.5 ~ 147.552.5 ~ 168.573.5 ~ 189.5

-

1個 5日目 対応SKS3油溝あり1010 ~ 2040 ~ 1001 ~ 130.5 ~ 2.526 ~ 8416 ~ 94--

-

1個 5日目 対応SKS3油溝あり12.510 ~ 3040 ~ 1001 ~ 230.5 ~ 426 ~ 8416 ~ 94--

-

1個 5日目 対応SKS3油溝あり1510 ~ 4040 ~ 1501 ~ 331 ~ 6.526 ~ 13416 ~ 144--

-

1個 5日目 対応SKS3油溝あり2015 ~ 5040 ~ 2001 ~ 390.5 ~ 6.527.5 ~ 179.520.5 ~ 192.5--

-

1個 5日目 対応SKS3油溝あり2520 ~ 5040 ~ 2001 ~ 390.5 ~ 9.529 ~ 17525 ~ 191--

-

1個 5日目 対応SKS3油溝あり3025 ~ 5050 ~ 2001 ~ 370.5 ~ 12210.5 ~ 170.529.5 ~ 189.5--

-

1個 5日目 対応SKS3油溝あり4030 ~ 5050 ~ 2001 ~ 350.5 ~ 19.5210.5 ~ 168.531.5 ~ 189.5--

-

1個 5日目 対応SKS3油溝あり1010 ~ 2040 ~ 1001 ~ 130.5 ~ 236 ~ 7416 ~ 8426 ~ 94-

-

1個 5日目 対応SKS3油溝あり12.510 ~ 3040 ~ 1001 ~ 230.5 ~ 436 ~ 7416 ~ 8426 ~ 94-

-

1個 5日目 対応SKS3油溝あり1510 ~ 4040 ~ 1501 ~ 331 ~ 6.536 ~ 12416 ~ 13426 ~ 144-

-

1個 5日目 対応SKS3油溝あり2015 ~ 5040 ~ 2001 ~ 390.5 ~ 6.537.5 ~ 15920.5 ~ 17533.5 ~ 191-

-

1個 5日目 対応SKS3油溝あり2520 ~ 5040 ~ 2001 ~ 390.5 ~ 9.539 ~ 10925 ~ 17541 ~ 191-

-

1個 5日目 対応SKS3油溝あり3025 ~ 5050 ~ 2001 ~ 370.5 ~ 12310.5 ~ 151.529.5 ~ 170.548.5 ~ 189.5-

-

1個 5日目 対応SKS3油溝あり4030 ~ 5050 ~ 2001 ~ 350.5 ~ 19.5310.5 ~ 147.531.5 ~ 168.552.5 ~ 189.5-

-

1個 5日目 対応SKS3油溝あり1010 ~ 2040 ~ 1001 ~ 130.5 ~ 246 ~ 6416 ~ 7426 ~ 8436 ~ 94

-

1個 5日目 対応SKS3油溝あり12.510 ~ 3040 ~ 1001 ~ 230.5 ~ 446 ~ 6416 ~ 7426 ~ 8436 ~ 94

-

1個 5日目 対応SKS3油溝あり1510 ~ 4040 ~ 1501 ~ 331 ~ 6.546 ~ 11416 ~ 12426 ~ 13436 ~ 144

-

1個 5日目 対応SKS3油溝あり2015 ~ 5040 ~ 2001 ~ 390.5 ~ 6.547.5 ~ 153.520.5 ~ 166.533.5 ~ 179.546.5 ~ 192.5

-

1個 5日目 対応SKS3油溝あり2520 ~ 5040 ~ 2001 ~ 390.5 ~ 9.549 ~ 14025 ~ 15941 ~ 17557 ~ 191

-

1個 5日目 対応SKS3油溝あり3025 ~ 5050 ~ 2001 ~ 370.5 ~ 12410.5 ~ 132.529.5 ~ 151.548.5 ~ 170.567.5 ~ 189.5

-

1個 5日目 対応SKS3油溝あり4030 ~ 5050 ~ 2001 ~ 350.5 ~ 40410.5 ~ 126.531.5 ~ 147.552.5 ~ 168.573.5 ~ 189.5

-

1個 5日目 対応HPM2T油溝なし1010 ~ 2035 ~ 1001 ~ 130.5 ~ 226 ~ 8416 ~ 94--

-

1個 5日目 対応HPM2T油溝なし12.510 ~ 3035 ~ 1001 ~ 230.5 ~ 426 ~ 8416 ~ 94--

-

1個 5日目 対応HPM2T油溝なし1510 ~ 4040 ~ 1501 ~ 331 ~ 6.526 ~ 13416 ~ 144--

-

1個 5日目 対応HPM2T油溝なし2015 ~ 5040 ~ 2001 ~ 390.5 ~ 6.527.5 ~ 179.520.5 ~ 192.5--

-

1個 5日目 対応HPM2T油溝なし2520 ~ 5040 ~ 2001 ~ 390.5 ~ 9.529 ~ 17525 ~ 191--

-

1個 5日目 対応HPM2T油溝なし3025 ~ 5050 ~ 2001 ~ 370.5 ~ 12210.5 ~ 170.529.5 ~ 189.5--

-

1個 5日目 対応HPM2T油溝なし4030 ~ 5050 ~ 2001 ~ 350.5 ~ 19.5210.5 ~ 168.531.5 ~ 189.5--

-

1個 5日目 対応HPM2T油溝なし1010 ~ 2035 ~ 1001 ~ 130.5 ~ 236 ~ 7416 ~ 8426 ~ 94-

-

1個 5日目 対応HPM2T油溝なし12.510 ~ 3035 ~ 1001 ~ 230.5 ~ 436 ~ 7416 ~ 8426 ~ 94-

-

1個 5日目 対応HPM2T油溝なし1510 ~ 4040 ~ 1501 ~ 331 ~ 6.536 ~ 12416 ~ 13426 ~ 144-

-

1個 5日目 対応HPM2T油溝なし2015 ~ 5040 ~ 2001 ~ 390.5 ~ 6.537.5 ~ 15920.5 ~ 17533.5 ~ 191-

-

1個 5日目 対応HPM2T油溝なし2520 ~ 5040 ~ 2001 ~ 390.5 ~ 9.539 ~ 10925 ~ 12541 ~ 191-

-

1個 5日目 対応HPM2T油溝なし3025 ~ 5050 ~ 2001 ~ 370.5 ~ 12310.5 ~ 151.529.5 ~ 170.548.5 ~ 189.5-

-

1個 5日目 対応HPM2T油溝なし4030 ~ 5050 ~ 2001 ~ 350.5 ~ 19.5310.5 ~ 147.531.5 ~ 168.552.5 ~ 189.5-

-

1個 5日目 対応HPM2T油溝なし1010 ~ 2040 ~ 1001 ~ 130.5 ~ 246 ~ 6416 ~ 7426 ~ 8436 ~ 94

-

1個 5日目 対応HPM2T油溝なし12.510 ~ 3040 ~ 1001 ~ 230.5 ~ 446 ~ 6416 ~ 7426 ~ 8436 ~ 94

-

1個 5日目 対応HPM2T油溝なし1510 ~ 4040 ~ 1501 ~ 331 ~ 6.546 ~ 11416 ~ 12426 ~ 13436 ~ 144

-

1個 5日目 対応HPM2T油溝なし2015 ~ 5040 ~ 2001 ~ 390.5 ~ 6.547.5 ~ 153.520.5 ~ 166.533.5 ~ 179.546.5 ~ 192.5

Loading...

規格表

溝付ガイドレール -フリー指定タイプ-:関連画像
・規格表
型 式T
指定1mm単位
L
指定5mm単位
S
指定1mm単位
U
指定0.5mm単位
ボルト穴ピッチ 指定0.5mm単位
TypeNo.
(ボル卜穴)
WABCD
min.max.min.max.min.max.min.max.

油溝なし

FGRA
(SKS3)

FGRB
(HPM2T相当)


油溝付

FGRAM
(SKS3)

FGRBM
(HPM2T相当)
2H
3H
4H
1010~2035*
40~100
設定基準
を参照の
上、指定
してくださ
い。
設定基準
を参照の
上、指定
してくださ
い。
6B-10A+10溝付ガイドレール -フリー指定タイプ-:関連画像L-6
溝付ガイドレール -フリー指定タイプ-:関連画像C-10
溝付ガイドレール -フリー指定タイプ-:関連画像C-10
B+10溝付ガイドレール -フリー指定タイプ-:関連画像L-6
溝付ガイドレール -フリー指定タイプ-:関連画像D-10
C+10溝付ガイドレール -フリー指定タイプ-:関連画像L-6
12.510~30
1510~1440~150
15~407B-11.5A+11.5溝付ガイドレール -フリー指定タイプ-:関連画像L-7
溝付ガイドレール -フリー指定タイプ-:関連画像C-11.5
溝付ガイドレール -フリー指定タイプ-:関連画像C-11.5
B+11.5溝付ガイドレール -フリー指定タイプ-:関連画像L-7
溝付ガイドレール -フリー指定タイプ-:関連画像D-11.5
C+11.5溝付ガイドレール -フリー指定タイプ-:関連画像L-7
2015~2440~2007.5B-13A+13溝付ガイドレール -フリー指定タイプ-:関連画像L-7.5
溝付ガイドレール -フリー指定タイプ-:関連画像C-13
溝付ガイドレール -フリー指定タイプ-:関連画像C-13
B+13溝付ガイドレール -フリー指定タイプ-:関連画像L-7.5
溝付ガイドレール -フリー指定タイプ-:関連画像D-13
C+13溝付ガイドレール -フリー指定タイプ-:関連画像L-7.5
25~509B-16A+16溝付ガイドレール -フリー指定タイプ-:関連画像L-9
溝付ガイドレール -フリー指定タイプ-:関連画像C-16
溝付ガイドレール -フリー指定タイプ-:関連画像C-16
B+16溝付ガイドレール -フリー指定タイプ-:関連画像L-9
溝付ガイドレール -フリー指定タイプ-:関連画像D-16
C+16溝付ガイドレール -フリー指定タイプ-:関連画像L-9
2520~5040~200
3025~5050~20010.5B-19A+19溝付ガイドレール -フリー指定タイプ-:関連画像L-10.5
溝付ガイドレール -フリー指定タイプ-:関連画像C-19
溝付ガイドレール -フリー指定タイプ-:関連画像C-19
B+19溝付ガイドレール -フリー指定タイプ-:関連画像L-10.5
溝付ガイドレール -フリー指定タイプ-:関連画像D-19
C+19溝付ガイドレール -フリー指定タイプ-:関連画像L-10.5
4030~5050~20011.5B-21A+21溝付ガイドレール -フリー指定タイプ-:関連画像L-11.5
溝付ガイドレール -フリー指定タイプ-:関連画像C-21
溝付ガイドレール -フリー指定タイプ-:関連画像C-21
B+21溝付ガイドレール -フリー指定タイプ-:関連画像L-11.5
溝付ガイドレール -フリー指定タイプ-:関連画像D-21
C+21溝付ガイドレール -フリー指定タイプ-:関連画像L-11.5
*印のL35は油溝なしタイプのみ適用


油溝なし
WT¥基準単価 1~9本
L35~65L70~95L100~135L140~165L170~200
FGRAFGRB FGRAFGRBFGRA FGRB FGRA FGRB FGRA FGRB
1010~144,7104,2305,1304,6205,7005,130
15~204,8704,3905,3104,7705,8905,300
12.510~144,9504,4505,4004,8605,9905,390
15~205,0304,5305,4904,9306,0905,480
21~305,1104,6005,5705,0206,1905,560
1510~145,0304,5305,4904,9306,0905,4806,7706,080
15~205,1904,6705,6705,0906,2905,6606,9806,280
21~305,3504,8105,8305,2406,4705,8307,1806,460
31~40 5,6705,1006,1 805,5606,8606,1807,6106,860
2015~205,4304,8805,9205,3306,5705,9107,3006,5608,1107,270
21~305,6705,1006,1805,5606,8606,1807,6106,8608,4507,610
31~405,9105,3206,4505,8007,1606,4407,9507,1508,8207,930
41~50 6,1505,5306,7006,0307,4306,6908,2507,4309,1708,240
2520~306,2305,6106,7906,1107,5406,7808,3807,5309,2908,360
31~406,4705,8307,0506,3507,8307,0508,7007,8209,6608,690
41~506,9506,2507,5806,8108,4007,5709,3408,39010,3609,330
3025~307,1906,4707,9807,1808,8607,9709,8308,86011,10010,000
31~407,5906,8308,4307,5809,3608,41010,3909,34011,74010,560
41~507,9907,1908,8707,9809,8408,86010,9409,83012,36011,110
4030~409,7508,77010,8209,74012,01010,81013,34012,01015,07013,560
41~5010,3909,35011,53010,38012,81011,53014,21012,80016,06014,460

油溝付
WT¥基準単価 1~9本
L40~65L70~95L100~135L140~165L170~200
FGRAMFGRBMFGRAMFGRBMFGRAMFGRBM FGRAMFGRBM FGRAM FGRBM
1010~145,1204,6505,6405,1306,3105,740
15~205,2804,7905,8205,2806,5005,910
12.510~145,3604,8605,9105,3606,6006,000
15~205,4404,9406,0005,4406,7006,090
21~305,5205,0106,0805,5206,8006,180
1510~145,4404,9406,0005,4406,7006,0907,4806,790
15~205,6005,0806,1705,6006,9006,2607,6906,990
21~305,7605,2206,3405,7607,0806,4307,8907,170
31~40 6,0805,5106,6906,0807,4706,7908,3207,570
2015~205,8405,3006,4305,8407,1806,5208,0107,2708,9208,090
21~306,0805,5106,6906,0807,4706,7908,3207,5709,2608,420
31~406,3205,7306,9606,3107,7707,0508,6607,8609,6308,740
41~50 6,5605,9407,2106,5408,0507,3008,9608,1409,9809,060
2520~306,6406,0207,3006,6208,1507,3909,0808,24010,1009,170
31~406,8806,2307,5606,8608,4407,6609,4008,53010,4609,500
41~507,3606,6608,0807,3209,0208,18010,0409,11011,17010,140
3025~307,6006,8808,4907,6909,4708,58010,5509,56011,93010,820
31~408,0007,2408,9408,0909,9709,02011,10010,05012,55011,370
41~508,4007,6009,3808,49010,4609,47011,64010,55013,17011,930
4030~4010,1609,18011,33010,25012,62011,42014,04012,72015,88014,380
41~5010,8009,76012,04010,89013,42012,14014,92013,51016,87015,270

■数量スライド価格(1円未満切り捨て)
数 量1~910~1920~30表示数量超えは
価格・出荷日お見積り
値引率基準単価5%10%

納期

●FGRA-□H
●FGRAM-□H


●FGRB-□H
●FGRBM-□H

300円/1本
ストークBは3本以上で1明細行あたり一律810円

追加工

追加工価格も数量スライド適用 こちら
溝付ガイドレール -フリー指定タイプ-:関連画像
追加工詳細 こちら



基本情報

商品タイプ ガイドレール ガイド溝 片溝あり

溝付ガイドレール -フリー指定タイプ-のレビュー

この商品のレビューはありません レビューを書く

このカテゴリにはこんな商品もあります!

この商品を見た人は、こんな商品も見ています

技術サポート窓口

プラ型用部品技術窓口
Tel:0120-343-602 / Fax:03-5805-7191
受付時間:8:00~20:00(日曜日・年末年始は除く)
