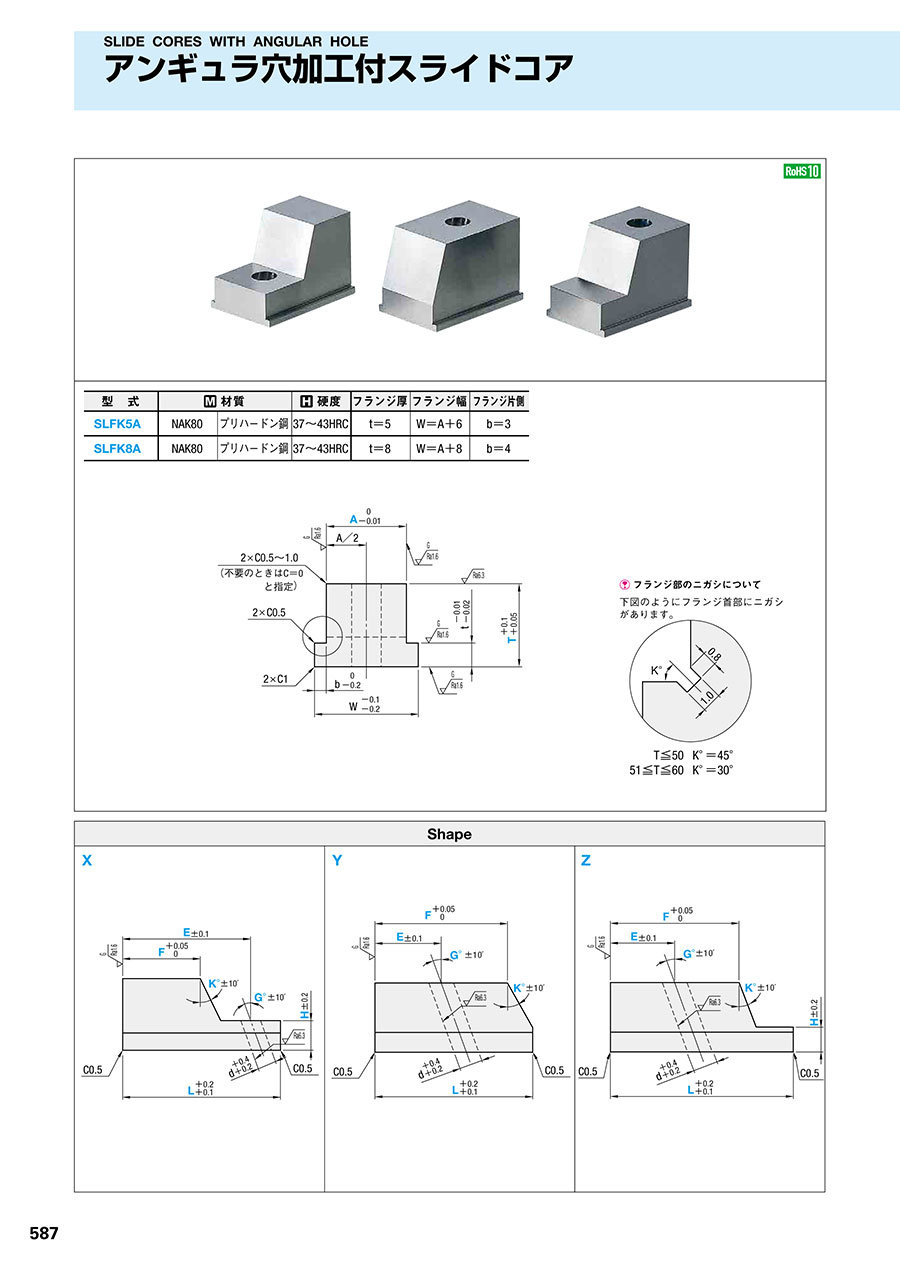

アンギュラ穴加工付スライドコア

アンギュラ穴加工付スライドコア

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

PDFP.759

型番

商品を一つに絞り込むとこちらに型番が表示されます

アンギュラ穴加工付スライドコア:関連画像

アンギュラ穴加工付スライドコア:関連画像
型番
SLFK5AX-A[15-100/1]-T[15-60/1]-L[10-120/1]-D[4,​5,​6,​8,​10,​12,​13,​15,​16,​20,​25]-E[11.9-119.9/0.1]-G[10-30/1]-F[6-113.9/0.1]-K[10-30/1]-H[5-59/1]
SLFK5AY-A[15-100/1]-T[15-60/1]-L[10-120/1]-D[4,​5,​6,​8,​10,​12,​13,​15,​16,​20,​25]-E[5.3-112.1/0.1]-G[10-30/1]-F[10.6-117.4/0.1]-K[10-30/1]
SLFK5AZ-A[15-100/1]-T[15-60/1]-L[10-120/1]-D[4,​5,​6,​8,​10,​12,​13,​15,​16,​20,​25]-E[5.3-112.9/0.1]-G[10-30/1]-F[10.6-118.2/0.1]-K[10-30/1]-H[5-60/1]
SLFK8AX-A[30-100/1]-T[20-120/1]-L[20-120/1]-D[8,​10,​12,​13,​15,​16,​20,​25]-E[20.3-110.3/0.1]-G[10-30/1]-F[10.6-118.2/0.1]-K[10-30/1]-H[8-60/1]
SLFK8AY-A[30-100/1]-T[20-60/1]-L[10-120/1]-D[4,​5,​6,​8,​10,​12,​13,​15,​16,​20,​25]-E[7.6-109/0.1]-G[10-30/1]-F[15.2-117.9/0.1]-K[10-30/1]
SLFK8AZ-A[30-100/1]-T[20-60/1]-L[20-120/1]-D[8,​10,​12,​13,​15,​16,​20,​25]-E[7.6-110.4/0.1]-G[10-30/1]-F[15.2-117.9/0.1]-K[10-30/1]-H[8-60/1]
型番通常単価スライド値引通常
出荷日
RoHS形状タイプ t(フランジ厚) A(幅)
(mm)
E(アンギュラピン穴位置)
(mm)
G(角度)
(°)
K(角度)
(°)
L(長さ)
(mm)
T(高さ)
(mm)
D(アンギュラピン径)
(mm)
F
(mm)
H
(mm)

-

5日目 対応X515 ~ 10011.9 ~ 119.910 ~ 3010 ~ 3010 ~ 12015 ~ 604 ~ 256 ~ 113.95 ~ 59

-

5日目 対応Y515 ~ 1005.3 ~ 112.110 ~ 3010 ~ 3010 ~ 12015 ~ 604 ~ 2510.6 ~ 117.4-

-

5日目 対応Z515 ~ 1005.3 ~ 112.910 ~ 3010 ~ 3010 ~ 12015 ~ 604 ~ 2510.6 ~ 118.25 ~ 60

-

5日目 対応X830 ~ 10020.3 ~ 110.310 ~ 3010 ~ 3020 ~ 12020 ~ 1208 ~ 2510.6 ~ 118.28 ~ 60

-

5日目 対応Y830 ~ 1007.6 ~ 10910 ~ 3010 ~ 3010 ~ 12020 ~ 604 ~ 2515.2 ~ 117.9-

-

5日目 対応Z830 ~ 1007.6 ~ 110.410 ~ 3010 ~ 3020 ~ 12020 ~ 608 ~ 2515.2 ~ 117.98 ~ 60

Loading...

  1. 1

規格表

アンギュラ穴加工付スライドコア:関連画像
・規格表
型 式指定1mm単位(*1)D
適用アンギュラピン径
E
指定0.1mm単位

指定1°単位
TypeShapeATL
フランジ厚 5mm
SLFK5A (NAK80)
X

Y

Z
15~ 2015~3010~ 40 4568 Shape X min.
E>F+(T-H)tanK+3+(d/2)×(1/cosG)

Shape X max.
E<L-3-H×tanG-(d/2)×(1/cosG)

Shape Y min.
E>3+(d/2)×(1/cosG)

Shape Y max.
E<L-3-T×tanG-(d/2)×(1/cosG)

Shape Z min.
E>3+(d/2)×(1/cosG)

Shape Z max.
E<F-3-(d/2)×(1/cosG)
10~30
21~ 3015~4010~ 60 6810
31~ 4020~5010~ 8081012131516
41~ 5020~6010~100101213151620
51~ 8025~6010~120121315162025
81~10030~60
フランジ厚 8mm
SLFK8A (NAK80)
30~ 4020~5020~ 8081012131516
41~ 5020~6020~100101213151620
51~ 6025~6030~120121315162025
61~ 8025~60
81~10030~60

型 式F
指定0.1mm単位

指定1°単位
H
指定1mm単位
フランジ厚 5mm
SLFK5A (NAK80)
Shape X min.
F>L/3

Shape X max.
F<E-(T-H)tanK-3-(d/2)×(1/cosG)

Shape Y min.
F>E+3+(d/2)×(1/cosG)
F>L-T×tanK

Shape Y max.
F<L

Shape Z min.
F>E+3+(d/2)×(1/cosG)

Shape Z max.
F<L-(T-H)tanK
10~30

G≦K≦G+5
T>H≧5
フランジ厚 8mm
SLFK8A (NAK80)
T>H≧8

Dd
44.5
55.5
66.5
89
1011
1213

Dd
1314
1516
1617
2021.5
2526.5
(*1)D寸法は適用アンギュラピンの径です。
加工寸法dは上表右側の値になります。

[ ! ] 専用潤滑剤 HGSSC >>こちら
         HGSSC-H >> こちら




■SLFK5AY・SLFK8AY([ M ] 材質 NAK80 Shape Y )
AL
T
¥基準単価 1〜4本
10~3031~6061~8081~100101~120
15~ 2015~258,5709,850
26~309,22011,800
21~ 3015~258,78012,64017,360
26~4010,28015,86020,580
31~ 4020~309,43014,35019,070
31~4011,15016,92022,500
41~5012,20019,07025,700
41~ 5020~3010,28015,00019,93024,840
31~4011,80017,78023,35028,500
41~5013,07020,15026,78032,570
51~6014,35022,50031,07037,500
51~ 6025~3011,15015,86020,99026,57032,570
31~4012,20019,28026,14029,99036,420
41~5013,50022,28029,99034,06040,270
51~6015,00023,57033,22038,99044,120
61~ 7025~3011,80017,35023,35029,77036,640
31~4013,07020,56028,07033,00040,060
41~5014,35023,35031,70036,64044,340
51~6015,86025,49035,35041,78049,270
71~ 8025~3013,07019,28026,78032,57040,700
31~4013,93022,50031,07037,50043,920
41~5015,43025,70034,70042,84048,200
51~6016,92026,78037,50047,12054,640
81~ 9030~4014,57022,92031,70038,56049,270
41~5016,27026,14035,99043,92058,270
51~6018,22028,93039,20049,92059,980
91~10030~4016,27024,84034,27042,84058,270
41~5018,64029,56040,70049,27062,120
51~6020,56033,22046,07056,34066,410

■SLFK5AX・SLFK8AX([ M ] 材質 NAK80 Shape X )
SLFK5AZ・SLFK8AZ([ M ] 材質 NAK80 Shape Z )

AL
T
¥基準単価 1〜4本
10~3031~6061~8081~100101~120
15~ 2015~259,28010,670
26~309,98012,780
21~ 3015~259,52013,69018,800
26~4011,14017,19022,300
31~ 4020~3010,22015,55020,660
31~4012,08018,33024,380
41~5013,22020,66027,850
41~ 5020~3011,14016,25021,59026,910
31~4012,78019,27025,30030,880
41~5014,16021,83029,02035,280
51~6015,55024,38033,66040,630
51~ 6025~3012,08017,19022,74028,78035,280
31~4013,22020,89028,31032,49039,460
41~5014,63024,14032,49036,89043,630
51~6016,25025,53035,98042,24047,800
61~ 7025~3012,78018,80025,30032,25039,690
31~4014,16022,27030,41035,75043,390
41~5015,55025,30034,35039,69048,040
51~6017,19027,61038,30045,27053,380
71~ 8025~3014,16020,89029,02035,28044,100
31~4015,09024,38033,66040,63047,580
41~5016,72027,85037,60046,41052,220
51~6018,33029,02040,63051,05059,190
81~ 9030~4015,78024,83034,35041,77053,380
41~5017,63028,31038,99047,58063,130
51~6019,73031,34042,47054,08064,970
91~10030~4017,63026,91037,13046,41063,130
41~5020,19032,02044,10053,38067,300
51~6022,27035,98049,91061,04071,940

■数量スライド価格
数 量1~45~1920~29表示数量超えは
価格・出荷日お見積り
値引率基準単価5%10%
1円未満切り捨て

納期


追加工

追加工価格も数量スライド適用 こちら
アンギュラ穴加工付スライドコア:関連画像

アンギュラ穴加工付スライドコア:関連画像
アンギュラ穴加工付スライドコア:関連画像
アンギュラ穴加工付スライドコア:関連画像
アンギュラ穴加工付スライドコア:関連画像






基本情報

材質 NAK80 形状 アンギュラ穴有り
