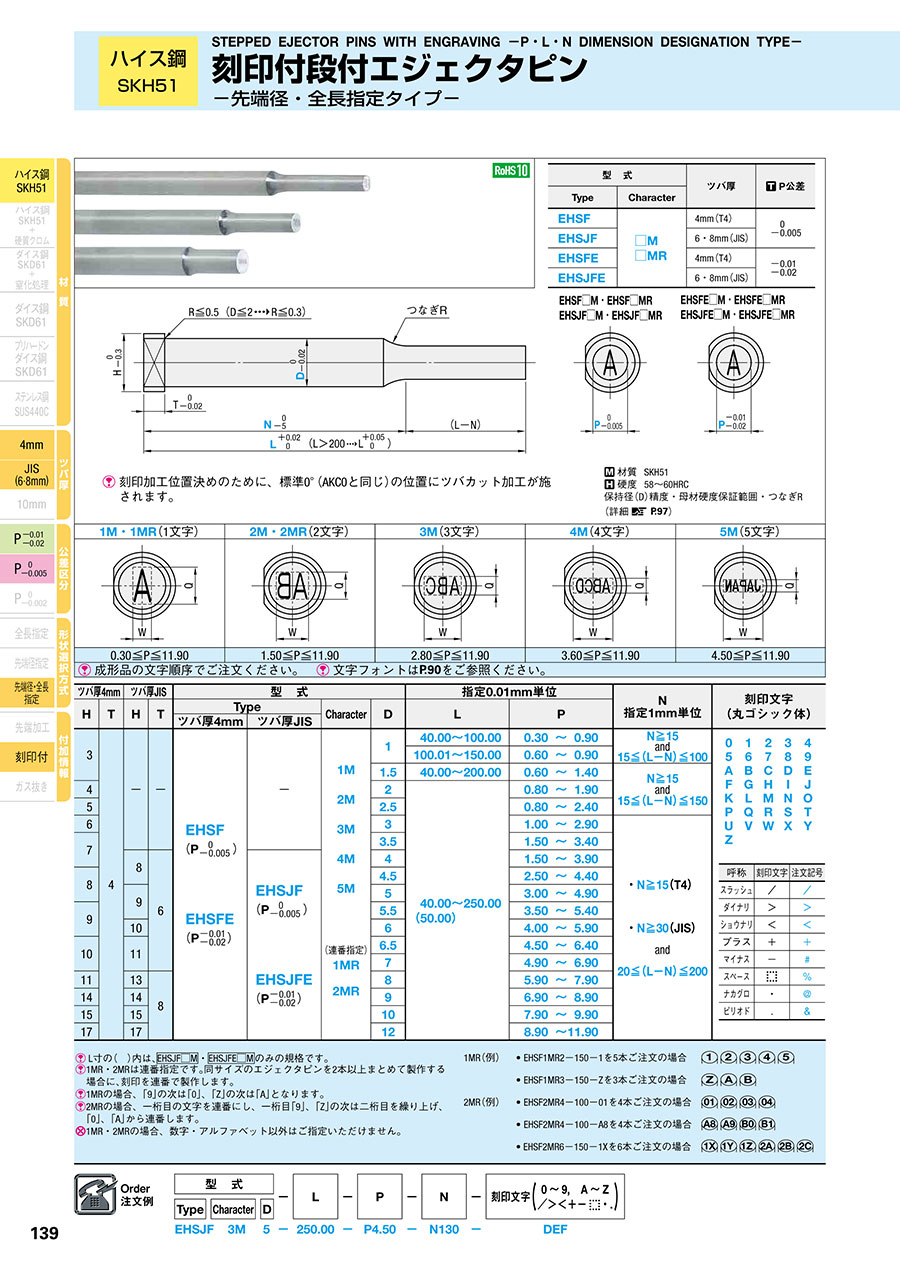

刻印付段付エジェクタピン -ハイス鋼SKH51/先端径・全長指定タイプ-

刻印付段付エジェクタピン -ハイス鋼SKH51/先端径・全長指定タイプ-

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

PDFP.173

型番

商品を一つに絞り込むとこちらに型番が表示されます

材質 SKH51
硬度 58~60HRC
母材硬度保証範囲(詳細 こちら
刻印付段付エジェクタピン -ハイス鋼SKH51/先端径・全長指定タイプ-:関連画像

型 式ツバ厚 P公差
TypeCharacter
EHSF□M
□MR
4mm(T4)0
-0.005
EHSJF6・8mm(JIS)
EHSFE4mm(T4)-0.01
-0.02
EHSJFE6・8mm(JIS)

1M・1MR(1文字)2M・2MR(2文字)3M(3文字)4M(4文字)5M(5文字)
刻印付段付エジェクタピン -ハイス鋼SKH51/先端径・全長指定タイプ-:関連画像刻印付段付エジェクタピン -ハイス鋼SKH51/先端径・全長指定タイプ-:関連画像刻印付段付エジェクタピン -ハイス鋼SKH51/先端径・全長指定タイプ-:関連画像刻印付段付エジェクタピン -ハイス鋼SKH51/先端径・全長指定タイプ-:関連画像刻印付段付エジェクタピン -ハイス鋼SKH51/先端径・全長指定タイプ-:関連画像
0.30≦P≦11.901.50≦P≦11.902.80≦P≦11.903.60≦P≦11.904.50≦P≦11.90
成形品の文字順序でご発注ください。文字フォントは こちらをご参照ください。
刻印加工位置決めのために、標準0°の位置にツバカット加工が施されます。

※ 保持径(D)精度保証範囲(詳細 こちら
※ つなぎR(詳細 こちら
型番
EHSF1M1-[40-150/0.01]-P[0.3-0.9/0.01]-N[15-135/1]-[#,​%,​&,​+,​<,​>,​@,​A,​B,​C,​D,​E,​F,​G,​H,​I,​J,​K,​L,​M,​N,​O,​P,​Q,​R,​S,​T,​U,​V,​W,​X,​Y,​Z,​\]
EHSF1M1-[40-150/0.01]-P[0.3-0.9/0.01]-N[15-135/1]-[0-9/1]
EHSF1M1.5-[40-200/0.01]-P[0.6-1.4/0.01]-N[15-185/1]-[#,​%,​&,​+,​<,​>,​@,​A,​B,​C,​D,​E,​F,​G,​H,​I,​J,​K,​L,​M,​N,​O,​P,​Q,​R,​S,​T,​U,​V,​W,​X,​Y,​Z,​\]
EHSF1M1.5-[40-200/0.01]-P[0.6-1.4/0.01]-N[15-185/1]-[0-9/1]
EHSF1M2-[40-250/0.01]-P[0.8-1.9/0.01]-N[15-235/1]-[#,​%,​&,​+,​<,​>,​@,​A,​B,​C,​D,​E,​F,​G,​H,​I,​J,​K,​L,​M,​N,​O,​P,​Q,​R,​S,​T,​U,​V,​W,​X,​Y,​Z,​\]
EHSF1M2-[40-250/0.01]-P[0.8-1.9/0.01]-N[15-235/1]-[0-9/1]
EHSF1M2.5-[40-250/0.01]-P[0.8-2.4/0.01]-N[15-235/1]-[#,​%,​&,​+,​<,​>,​@,​A,​B,​C,​D,​E,​F,​G,​H,​I,​J,​K,​L,​M,​N,​O,​P,​Q,​R,​S,​T,​U,​V,​W,​X,​Y,​Z,​\]
EHSF1M2.5-[40-250/0.01]-P[0.8-2.4/0.01]-N[15-235/1]-[0-9/1]
EHSF1M3-[40-250/0.01]-P[1-2.9/0.01]-N[15-230/1]-[#,​%,​&,​+,​<,​>,​@,​A,​B,​C,​D,​E,​F,​G,​H,​I,​J,​K,​L,​M,​N,​O,​P,​Q,​R,​S,​T,​U,​V,​W,​X,​Y,​Z,​\]
EHSF1M3-[40-250/0.01]-P[1-2.9/0.01]-N[15-230/1]-[0-9/1]
EHSF1M3.5-[40-250/0.01]-P[1.5-3.4/0.01]-N[15-230/1]-[#,​%,​&,​+,​<,​>,​@,​A,​B,​C,​D,​E,​F,​G,​H,​I,​J,​K,​L,​M,​N,​O,​P,​Q,​R,​S,​T,​U,​V,​W,​X,​Y,​Z,​\]
EHSF1M3.5-[40-250/0.01]-P[1.5-3.4/0.01]-N[15-230/1]-[1-9/1]
EHSF1M4-[40-250/0.01]-P[1.5-3.9/0.01]-N[15-230/1]-[#,​%,​&,​+,​<,​>,​@,​A,​B,​C,​D,​E,​F,​G,​H,​I,​J,​K,​L,​M,​N,​O,​P,​Q,​R,​S,​T,​U,​V,​W,​X,​Y,​Z,​\]
EHSF1M4-[40-250/0.01]-P[1.5-3.9/0.01]-N[15-230/1]-[0-9/1]
EHSF1M4.5-[40-250/0.01]-P[2.5-4.4/0.01]-N[15-230/1]-[#,​%,​&,​+,​<,​>,​@,​A,​B,​C,​D,​E,​F,​G,​H,​I,​J,​K,​L,​M,​N,​O,​P,​Q,​R,​S,​T,​U,​V,​W,​X,​Y,​Z,​\]
EHSF1M4.5-[40-250/0.01]-P[2.5-4.4/0.01]-N[15-230/1]-[1-9/1]
EHSF1M5-[40-250/0.01]-P[3-4.9/0.01]-N[15-230/1]-[#,​%,​&,​+,​<,​>,​@,​A,​B,​C,​D,​E,​F,​G,​H,​I,​J,​K,​L,​M,​N,​O,​P,​Q,​R,​S,​T,​U,​V,​W,​X,​Y,​Z,​\]
EHSF1M5-[40-250/0.01]-P[3-4.9/0.01]-N[15-230/1]-[1-9/1]
EHSF1M5.5-[40-250/0.01]-P[3.5-5.4/0.01]-N[15-230/1]-[#,​%,​&,​+,​<,​>,​@,​A,​B,​C,​D,​E,​F,​G,​H,​I,​J,​K,​L,​M,​N,​O,​P,​Q,​R,​S,​T,​U,​V,​W,​X,​Y,​Z,​\]
EHSF1M5.5-[40-250/0.01]-P[3.5-5.4/0.01]-N[15-230/1]-[1-9/1]
EHSF1M6-[40-250/0.01]-P[4-5.9/0.01]-N[15-230/1]-[#,​%,​&,​+,​<,​>,​@,​A,​B,​C,​D,​E,​F,​G,​H,​I,​J,​K,​L,​M,​N,​O,​P,​Q,​R,​S,​T,​U,​V,​W,​X,​Y,​Z,​\]
EHSF1M6-[40-250/0.01]-P[4-5.9/0.01]-N[15-230/1]-[1-9/1]
EHSF1M6.5-[40-250/0.01]-P[4.5-6.4/0.01]-N[15-230/1]-[#,​%,​&,​+,​<,​>,​@,​A,​B,​C,​D,​E,​F,​G,​H,​I,​J,​K,​L,​M,​N,​O,​P,​Q,​R,​S,​T,​U,​V,​W,​X,​Y,​Z,​\]
EHSF1M6.5-[40-250/0.01]-P[4.5-6.4/0.01]-N[15-230/1]-[1-9/1]
EHSF1M7-[40-250/0.01]-P[4.9-6.9/0.01]-N[15-230/1]-[#,​%,​&,​+,​<,​>,​@,​A,​B,​C,​D,​E,​F,​G,​H,​I,​J,​K,​L,​M,​N,​O,​P,​Q,​R,​S,​T,​U,​V,​W,​X,​Y,​Z,​\]
EHSF1M7-[40-250/0.01]-P[4.9-6.9/0.01]-N[15-230/1]-[1-9/1]
EHSF1M8-[40-250/0.01]-P[5.9-7.9/0.01]-N[15-230/1]-[#,​%,​&,​+,​<,​>,​@,​A,​B,​C,​D,​E,​F,​G,​H,​I,​J,​K,​L,​M,​N,​O,​P,​Q,​R,​S,​T,​U,​V,​W,​X,​Y,​Z,​\]
EHSF1M8-[40-250/0.01]-P[5.9-7.9/0.01]-N[15-230/1]-[1-9/1]
EHSF1M9-[40-250/0.01]-P[6.9-8.9/0.01]-N[15-230/1]-[#,​%,​&,​+,​<,​>,​@,​A,​B,​C,​D,​E,​F,​G,​H,​I,​J,​K,​L,​M,​N,​O,​P,​Q,​R,​S,​T,​U,​V,​W,​X,​Y,​Z,​\]
EHSF1M9-[40-250/0.01]-P[6.9-8.9/0.01]-N[15-230/1]-[1-9/1]
EHSF1M10-[40-250/0.01]-P[7.9-9.9/0.01]-N[15-230/1]-[#,​%,​&,​+,​<,​>,​@,​A,​B,​C,​D,​E,​F,​G,​H,​I,​J,​K,​L,​M,​N,​O,​P,​Q,​R,​S,​T,​U,​V,​W,​X,​Y,​Z,​\]
EHSF1M10-[40-250/0.01]-P[7.9-9.9/0.01]-N[15-230/1]-[1-9/1]
EHSF1M12-[40-250/0.01]-P[8.9-11.9/0.01]-N[15-230/1]-[#,​%,​&,​+,​<,​>,​@,​A,​B,​C,​D,​E,​F,​G,​H,​I,​J,​K,​L,​M,​N,​O,​P,​Q,​R,​S,​T,​U,​V,​W,​X,​Y,​Z,​\]
EHSF1M12-[40-250/0.01]-P[8.9-11.9/0.01]-N[15-230/1]-[1-9/1]
EHSF1MR1-[40-150/0.01]-P[0.3-0.9/0.01]-N[15-135/1]-[#,​%,​&,​+,​<,​>,​@,​A,​B,​C,​D,​E,​F,​G,​H,​I,​J,​K,​L,​M,​N,​O,​P,​Q,​R,​S,​T,​U,​V,​W,​X,​Y,​Z,​\]
EHSF1MR1-[40-150/0.01]-P[0.3-0.9/0.01]-N[15-135/1]-[0-9/1]
EHSF1MR1.5-[40-200/0.01]-P[0.6-1.4/0.01]-N[15-185/1]-[#,​%,​&,​+,​<,​>,​@,​A,​B,​C,​D,​E,​F,​G,​H,​I,​J,​K,​L,​M,​N,​O,​P,​Q,​R,​S,​T,​U,​V,​W,​X,​Y,​Z,​\]
EHSF1MR1.5-[40-200/0.01]-P[0.6-1.4/0.01]-N[15-185/1]-[0-9/1]
EHSF1MR2-[40-250/0.01]-P[0.8-1.9/0.01]-N[15-235/1]-[#,​%,​&,​+,​<,​>,​@,​A,​B,​C,​D,​E,​F,​G,​H,​I,​J,​K,​L,​M,​N,​O,​P,​Q,​R,​S,​T,​U,​V,​W,​X,​Y,​Z,​\]
EHSF1MR2-[40-250/0.01]-P[0.8-1.9/0.01]-N[15-235/1]-[0-9/1]
EHSF1MR2.5-[40-250/0.01]-P[0.8-2.4/0.01]-N[15-235/1]-[#,​%,​&,​+,​<,​>,​@,​A,​B,​C,​D,​E,​F,​G,​H,​I,​J,​K,​L,​M,​N,​O,​P,​Q,​R,​S,​T,​U,​V,​W,​X,​Y,​Z,​\]
EHSF1MR2.5-[40-250/0.01]-P[0.8-2.4/0.01]-N[15-235/1]-[1-9/1]
EHSF1MR3-[40-250/0.01]-P[1-2.9/0.01]-N[15-230/1]-[#,​%,​&,​+,​<,​>,​@,​A,​B,​C,​D,​E,​F,​G,​H,​I,​J,​K,​L,​M,​N,​O,​P,​Q,​R,​S,​T,​U,​V,​W,​X,​Y,​Z,​\]
EHSF1MR3-[40-250/0.01]-P[1-2.9/0.01]-N[15-230/1]-[0-9/1]
EHSF1MR3.5-[40-250/0.01]-P[1.5-3.4/0.01]-N[15-230/1]-[#,​%,​&,​+,​<,​>,​@,​A,​B,​C,​D,​E,​F,​G,​H,​I,​J,​K,​L,​M,​N,​O,​P,​Q,​R,​S,​T,​U,​V,​W,​X,​Y,​Z,​\]
EHSF1MR3.5-[40-250/0.01]-P[1.5-3.4/0.01]-N[15-230/1]-[1-9/1]
EHSF1MR4-[40-250/0.01]-P[1.5-3.9/0.01]-N[15-230/1]-[#,​%,​&,​+,​<,​>,​@,​A,​B,​C,​D,​E,​F,​G,​H,​I,​J,​K,​L,​M,​N,​O,​P,​Q,​R,​S,​T,​U,​V,​W,​X,​Y,​Z,​\]
EHSF1MR4-[40-250/0.01]-P[1.5-3.9/0.01]-N[15-230/1]-[1-9/1]
EHSF1MR4.5-[40-250/0.01]-P[2.5-4.4/0.01]-N[15-230/1]-[#,​%,​&,​+,​<,​>,​@,​A,​B,​C,​D,​E,​F,​G,​H,​I,​J,​K,​L,​M,​N,​O,​P,​Q,​R,​S,​T,​U,​V,​W,​X,​Y,​Z,​\]
EHSF1MR4.5-[40-250/0.01]-P[2.5-4.4/0.01]-N[15-230/1]-[1-9/1]
EHSF1MR5-[40-250/0.01]-P[3-4.9/0.01]-N[15-230/1]-[#,​%,​&,​+,​<,​>,​@,​A,​B,​C,​D,​E,​F,​G,​H,​I,​J,​K,​L,​M,​N,​O,​P,​Q,​R,​S,​T,​U,​V,​W,​X,​Y,​Z,​\]
EHSF1MR5-[40-250/0.01]-P[3-4.9/0.01]-N[15-230/1]-[1-9/1]
EHSF1MR5.5-[40-250/0.01]-P[3.5-5.4/0.01]-N[15-230/1]-[#,​%,​&,​+,​<,​>,​@,​A,​B,​C,​D,​E,​F,​G,​H,​I,​J,​K,​L,​M,​N,​O,​P,​Q,​R,​S,​T,​U,​V,​W,​X,​Y,​Z,​\]
EHSF1MR5.5-[40-250/0.01]-P[3.5-5.4/0.01]-N[15-230/1]-[1-9/1]
EHSF1MR6-[40-250/0.01]-P[4-5.9/0.01]-N[15-230/1]-[#,​%,​&,​+,​<,​>,​@,​A,​B,​C,​D,​E,​F,​G,​H,​I,​J,​K,​L,​M,​N,​O,​P,​Q,​R,​S,​T,​U,​V,​W,​X,​Y,​Z,​\]
EHSF1MR6-[40-250/0.01]-P[4-5.9/0.01]-N[15-230/1]-[1-9/1]
EHSF1MR6.5-[40-250/0.01]-P[4.5-6.4/0.01]-N[15-230/1]-[#,​%,​&,​+,​<,​>,​@,​A,​B,​C,​D,​E,​F,​G,​H,​I,​J,​K,​L,​M,​N,​O,​P,​Q,​R,​S,​T,​U,​V,​W,​X,​Y,​Z,​\]
EHSF1MR6.5-[40-250/0.01]-P[4.5-6.4/0.01]-N[15-230/1]-[1-9/1]
EHSF1MR7-[40-250/0.01]-P[4.9-6.9/0.01]-N[15-230/1]-[#,​%,​&,​+,​<,​>,​@,​A,​B,​C,​D,​E,​F,​G,​H,​I,​J,​K,​L,​M,​N,​O,​P,​Q,​R,​S,​T,​U,​V,​W,​X,​Y,​Z,​\]
EHSF1MR7-[40-250/0.01]-P[4.9-6.9/0.01]-N[15-230/1]-[1-9/1]
型番通常単価最小発注数量スライド値引通常
出荷日
先端径公差(代表公差) ツバ厚 D(保持径)
(mm)
P(先端径)
(mm)
刻印文字タイプ 刻印文字数 L(全長)
(mm)
N
(mm)
刻印文字
(数字指定)
刻印文字指定 刻印文字選択 #

-

1個 3日目 0/-0.0054mm(T4)10.3 ~ 0.9凹文字1文字40 ~ 15015 ~ 135--%(スペース) / & / + / < / > / @ / A / B / C / D / E / F / G / H / I / J / K / L / M / N / O / P / Q / R / S / T / U / V / W / X / Y / Z / \\(/)#

-

1個 3日目 0/-0.0054mm(T4)10.3 ~ 0.9凹文字1文字40 ~ 15015 ~ 1350 ~ 9---

-

1個 3日目 0/-0.0054mm(T4)1.50.6 ~ 1.4凹文字1文字40 ~ 20015 ~ 185--%(スペース) / & / + / < / > / @ / A / B / C / D / E / F / G / H / I / J / K / L / M / N / O / P / Q / R / S / T / U / V / W / X / Y / Z / \\(/)#

-

1個 3日目 0/-0.0054mm(T4)1.50.6 ~ 1.4凹文字1文字40 ~ 20015 ~ 1850 ~ 9---

-

1個 3日目 0/-0.0054mm(T4)20.8 ~ 1.9凹文字1文字40 ~ 25015 ~ 235--%(スペース) / & / + / < / > / @ / A / B / C / D / E / F / G / H / I / J / K / L / M / N / O / P / Q / R / S / T / U / V / W / X / Y / Z / \\(/)#

-

1個 3日目 0/-0.0054mm(T4)20.8 ~ 1.9凹文字1文字40 ~ 25015 ~ 2350 ~ 9---

-

1個 3日目 0/-0.0054mm(T4)2.50.8 ~ 2.4凹文字1文字40 ~ 25015 ~ 235--%(スペース) / & / + / < / > / @ / A / B / C / D / E / F / G / H / I / J / K / L / M / N / O / P / Q / R / S / T / U / V / W / X / Y / Z / \\(/)#

-

1個 3日目 0/-0.0054mm(T4)2.50.8 ~ 2.4凹文字1文字40 ~ 25015 ~ 2350 ~ 9---

-

1個 3日目 0/-0.0054mm(T4)31 ~ 2.9凹文字1文字40 ~ 25015 ~ 230--%(スペース) / & / + / < / > / @ / A / B / C / D / E / F / G / H / I / J / K / L / M / N / O / P / Q / R / S / T / U / V / W / X / Y / Z / \\(/)#

-

1個 3日目 0/-0.0054mm(T4)31 ~ 2.9凹文字1文字40 ~ 25015 ~ 2300 ~ 9---

-

1個 3日目 0/-0.0054mm(T4)3.51.5 ~ 3.4凹文字1文字40 ~ 25015 ~ 230--%(スペース) / & / + / < / > / @ / A / B / C / D / E / F / G / H / I / J / K / L / M / N / O / P / Q / R / S / T / U / V / W / X / Y / Z / \\(/)#

-

1個 3日目 0/-0.0054mm(T4)3.51.5 ~ 3.4凹文字1文字40 ~ 25015 ~ 2301 ~ 9---

-

1個 3日目 0/-0.0054mm(T4)41.5 ~ 3.9凹文字1文字40 ~ 25015 ~ 230--%(スペース) / & / + / < / > / @ / A / B / C / D / E / F / G / H / I / J / K / L / M / N / O / P / Q / R / S / T / U / V / W / X / Y / Z / \\(/)#

-

1個 3日目 0/-0.0054mm(T4)41.5 ~ 3.9凹文字1文字40 ~ 25015 ~ 2300 ~ 9---

-

1個 3日目 0/-0.0054mm(T4)4.52.5 ~ 4.4凹文字1文字40 ~ 25015 ~ 230--%(スペース) / & / + / < / > / @ / A / B / C / D / E / F / G / H / I / J / K / L / M / N / O / P / Q / R / S / T / U / V / W / X / Y / Z / \\(/)#

-

1個 3日目 0/-0.0054mm(T4)4.52.5 ~ 4.4凹文字1文字40 ~ 25015 ~ 2301 ~ 9---

-

1個 3日目 0/-0.0054mm(T4)53 ~ 4.9凹文字1文字40 ~ 25015 ~ 230--%(スペース) / & / + / < / > / @ / A / B / C / D / E / F / G / H / I / J / K / L / M / N / O / P / Q / R / S / T / U / V / W / X / Y / Z / \\(/)#

-

1個 3日目 0/-0.0054mm(T4)53 ~ 4.9凹文字1文字40 ~ 25015 ~ 2301 ~ 9---

-

1個 3日目 0/-0.0054mm(T4)5.53.5 ~ 5.4凹文字1文字40 ~ 25015 ~ 230--%(スペース) / & / + / < / > / @ / A / B / C / D / E / F / G / H / I / J / K / L / M / N / O / P / Q / R / S / T / U / V / W / X / Y / Z / \\(/)#

-

1個 3日目 0/-0.0054mm(T4)5.53.5 ~ 5.4凹文字1文字40 ~ 25015 ~ 2301 ~ 9---

-

1個 3日目 0/-0.0054mm(T4)64 ~ 5.9凹文字1文字40 ~ 25015 ~ 230--%(スペース) / & / + / < / > / @ / A / B / C / D / E / F / G / H / I / J / K / L / M / N / O / P / Q / R / S / T / U / V / W / X / Y / Z / \\(/)#

-

1個 3日目 0/-0.0054mm(T4)64 ~ 5.9凹文字1文字40 ~ 25015 ~ 2301 ~ 9---

-

1個 3日目 0/-0.0054mm(T4)6.54.5 ~ 6.4凹文字1文字40 ~ 25015 ~ 230--%(スペース) / & / + / < / > / @ / A / B / C / D / E / F / G / H / I / J / K / L / M / N / O / P / Q / R / S / T / U / V / W / X / Y / Z / \\(/)#

-

1個 3日目 0/-0.0054mm(T4)6.54.5 ~ 6.4凹文字1文字40 ~ 25015 ~ 2301 ~ 9---

-

1個 3日目 0/-0.0054mm(T4)74.9 ~ 6.9凹文字1文字40 ~ 25015 ~ 230--%(スペース) / & / + / < / > / @ / A / B / C / D / E / F / G / H / I / J / K / L / M / N / O / P / Q / R / S / T / U / V / W / X / Y / Z / \\(/)#

-

1個 3日目 0/-0.0054mm(T4)74.9 ~ 6.9凹文字1文字40 ~ 25015 ~ 2301 ~ 9---

-

1個 3日目 0/-0.0054mm(T4)85.9 ~ 7.9凹文字1文字40 ~ 25015 ~ 230--%(スペース) / & / + / < / > / @ / A / B / C / D / E / F / G / H / I / J / K / L / M / N / O / P / Q / R / S / T / U / V / W / X / Y / Z / \\(/)#

-

1個 3日目 0/-0.0054mm(T4)85.9 ~ 7.9凹文字1文字40 ~ 25015 ~ 2301 ~ 9---

-

1個 3日目 0/-0.0054mm(T4)96.9 ~ 8.9凹文字1文字40 ~ 25015 ~ 230--%(スペース) / & / + / < / > / @ / A / B / C / D / E / F / G / H / I / J / K / L / M / N / O / P / Q / R / S / T / U / V / W / X / Y / Z / \\(/)#

-

1個 3日目 0/-0.0054mm(T4)96.9 ~ 8.9凹文字1文字40 ~ 25015 ~ 2301 ~ 9---

-

1個 3日目 0/-0.0054mm(T4)107.9 ~ 9.9凹文字1文字40 ~ 25015 ~ 230--%(スペース) / & / + / < / > / @ / A / B / C / D / E / F / G / H / I / J / K / L / M / N / O / P / Q / R / S / T / U / V / W / X / Y / Z / \\(/)#

-

1個 3日目 0/-0.0054mm(T4)107.9 ~ 9.9凹文字1文字40 ~ 25015 ~ 2301 ~ 9---

-

1個 3日目 0/-0.0054mm(T4)128.9 ~ 11.9凹文字1文字40 ~ 25015 ~ 230--%(スペース) / & / + / < / > / @ / A / B / C / D / E / F / G / H / I / J / K / L / M / N / O / P / Q / R / S / T / U / V / W / X / Y / Z / \\(/)#

-

1個 3日目 0/-0.0054mm(T4)128.9 ~ 11.9凹文字1文字40 ~ 25015 ~ 2301 ~ 9---

-

1個 3日目 0/-0.0054mm(T4)10.3 ~ 0.9-1文字40 ~ 15015 ~ 135--%(スペース) / & / + / < / > / @ / A / B / C / D / E / F / G / H / I / J / K / L / M / N / O / P / Q / R / S / T / U / V / W / X / Y / Z / \\(/)#

-

1個 3日目 0/-0.0054mm(T4)10.3 ~ 0.9-1文字40 ~ 15015 ~ 1350 ~ 9---

-

1個 3日目 0/-0.0054mm(T4)1.50.6 ~ 1.4-1文字40 ~ 20015 ~ 185--%(スペース) / & / + / < / > / @ / A / B / C / D / E / F / G / H / I / J / K / L / M / N / O / P / Q / R / S / T / U / V / W / X / Y / Z / \\(/)#

-

1個 3日目 0/-0.0054mm(T4)1.50.6 ~ 1.4-1文字40 ~ 20015 ~ 1850 ~ 9---

-

1個 3日目 0/-0.0054mm(T4)20.8 ~ 1.9-1文字40 ~ 25015 ~ 235--%(スペース) / & / + / < / > / @ / A / B / C / D / E / F / G / H / I / J / K / L / M / N / O / P / Q / R / S / T / U / V / W / X / Y / Z / \\(/)#

-

1個 3日目 0/-0.0054mm(T4)20.8 ~ 1.9-1文字40 ~ 25015 ~ 2350 ~ 9---

-

1個 3日目 0/-0.0054mm(T4)2.50.8 ~ 2.4-1文字40 ~ 25015 ~ 235--%(スペース) / & / + / < / > / @ / A / B / C / D / E / F / G / H / I / J / K / L / M / N / O / P / Q / R / S / T / U / V / W / X / Y / Z / \\(/)#

-

1個 3日目 0/-0.0054mm(T4)2.50.8 ~ 2.4-1文字40 ~ 25015 ~ 2351 ~ 9---

-

1個 3日目 0/-0.0054mm(T4)31 ~ 2.9-1文字40 ~ 25015 ~ 230--%(スペース) / & / + / < / > / @ / A / B / C / D / E / F / G / H / I / J / K / L / M / N / O / P / Q / R / S / T / U / V / W / X / Y / Z / \\(/)#

-

1個 3日目 0/-0.0054mm(T4)31 ~ 2.9-1文字40 ~ 25015 ~ 2300 ~ 9---

-

1個 3日目 0/-0.0054mm(T4)3.51.5 ~ 3.4-1文字40 ~ 25015 ~ 230--%(スペース) / & / + / < / > / @ / A / B / C / D / E / F / G / H / I / J / K / L / M / N / O / P / Q / R / S / T / U / V / W / X / Y / Z / \\(/)#

-

1個 3日目 0/-0.0054mm(T4)3.51.5 ~ 3.4-1文字40 ~ 25015 ~ 2301 ~ 9---

-

1個 3日目 0/-0.0054mm(T4)41.5 ~ 3.9-1文字40 ~ 25015 ~ 230--%(スペース) / & / + / < / > / @ / A / B / C / D / E / F / G / H / I / J / K / L / M / N / O / P / Q / R / S / T / U / V / W / X / Y / Z / \\(/)#

-

1個 3日目 0/-0.0054mm(T4)41.5 ~ 3.9-1文字40 ~ 25015 ~ 2301 ~ 9---

-

1個 3日目 0/-0.0054mm(T4)4.52.5 ~ 4.4-1文字40 ~ 25015 ~ 230--%(スペース) / & / + / < / > / @ / A / B / C / D / E / F / G / H / I / J / K / L / M / N / O / P / Q / R / S / T / U / V / W / X / Y / Z / \\(/)#

-

1個 3日目 0/-0.0054mm(T4)4.52.5 ~ 4.4-1文字40 ~ 25015 ~ 2301 ~ 9---

-

1個 3日目 0/-0.0054mm(T4)53 ~ 4.9-1文字40 ~ 25015 ~ 230--%(スペース) / & / + / < / > / @ / A / B / C / D / E / F / G / H / I / J / K / L / M / N / O / P / Q / R / S / T / U / V / W / X / Y / Z / \\(/)#

-

1個 3日目 0/-0.0054mm(T4)53 ~ 4.9-1文字40 ~ 25015 ~ 2301 ~ 9---

-

1個 3日目 0/-0.0054mm(T4)5.53.5 ~ 5.4-1文字40 ~ 25015 ~ 230--%(スペース) / & / + / < / > / @ / A / B / C / D / E / F / G / H / I / J / K / L / M / N / O / P / Q / R / S / T / U / V / W / X / Y / Z / \\(/)#

-

1個 3日目 0/-0.0054mm(T4)5.53.5 ~ 5.4-1文字40 ~ 25015 ~ 2301 ~ 9---

-

1個 3日目 0/-0.0054mm(T4)64 ~ 5.9-1文字40 ~ 25015 ~ 230--%(スペース) / & / + / < / > / @ / A / B / C / D / E / F / G / H / I / J / K / L / M / N / O / P / Q / R / S / T / U / V / W / X / Y / Z / \\(/)#

-

1個 3日目 0/-0.0054mm(T4)64 ~ 5.9-1文字40 ~ 25015 ~ 2301 ~ 9---

-

1個 3日目 0/-0.0054mm(T4)6.54.5 ~ 6.4-1文字40 ~ 25015 ~ 230--%(スペース) / & / + / < / > / @ / A / B / C / D / E / F / G / H / I / J / K / L / M / N / O / P / Q / R / S / T / U / V / W / X / Y / Z / \\(/)#

-

1個 3日目 0/-0.0054mm(T4)6.54.5 ~ 6.4-1文字40 ~ 25015 ~ 2301 ~ 9---

-

1個 3日目 0/-0.0054mm(T4)74.9 ~ 6.9-1文字40 ~ 25015 ~ 230--%(スペース) / & / + / < / > / @ / A / B / C / D / E / F / G / H / I / J / K / L / M / N / O / P / Q / R / S / T / U / V / W / X / Y / Z / \\(/)#

-

1個 3日目 0/-0.0054mm(T4)74.9 ~ 6.9-1文字40 ~ 25015 ~ 2301 ~ 9---

Loading...

規格表

刻印付段付エジェクタピン -ハイス鋼SKH51/先端径・全長指定タイプ-:関連画像
・規格表
ツバ厚4mm
ツバ厚JIS
型 式
指定0.01mm単位
指定1mm単位
刻印文字
(丸ゴシック体)
H
T
H
T
Type
Character
D
L
P
N
ツバ厚4mm
ツバ厚JIS
3
4


EHSF
(P)



EHSFE
(P)

1M
2M
3M
4M
5M

(連番指定)
1MR
2MR
1
40.00~100.00
0.30 ~ 0.90
N≧15
and
15≦(L-N)≦100

01234
56789
ABCDE
FGHIJ
KLMNO
PQRST
UVWXY
Z

呼称刻印文字注文記号
スラッシュ
ダイナリ
ショウナリ
プラス
マイナス#
スペース
ナカグロ@
ピリオド.
100.01~150.00
0.60 ~ 0.90
1.5
40.00~200.00
0.60 ~ 1.40
N≧15
and
15≦(L-N)≦150

4
2
40.00~250.00
(50.00)
0.80 ~ 1.90
5
2.5
0.80 ~ 2.40
6
3
1.00 ~ 2.90
N≧15(T4)

N≧30(JIS)
and
20≦(L-N)≦200

7
3.5
1.50 ~ 3.40
8
6
EHSJF
(P)



EHSJFE
(P)
4
1.50 ~ 3.90
8
4.5
2.50 ~ 4.40
9
5
3.00 ~ 4.90
9
5.5
3.50 ~ 5.40
10
6
4.00 ~ 5.90
10
11
6.5
4.50 ~ 6.40
7
4.90 ~ 6.90
11
13
8
8
5.90 ~ 7.90
14
14
9
6.90 ~ 8.90
15
15
10
7.90 ~ 9.90
17
17
12
8.90 ~11.90
[ ! ] /(スラッシュ)はで、-(マイナス)は#で、 (スペース)は%で、・(ナカグロ)は@で、.(ピリオド)は&でご指定ください。
[ ! ] L寸の( )内は、EHSJF□MEHSJFE□Mのみの規格です。
[ ! ] ツバ厚JIS夕イプのD4未満はT=4ですので、ツバ厚4mm EHSF□M(P)EHSFE□M(P)でご注文ください。
[ ! ] 1MR、2MRは連番指定です。同サイズのエジェクタピンを2本以上まとめて製作する場合に、刻印を連番で製作します。
[ ! ] 1MRの場合、「9」の次は「0」、「Z」の次は「A」となります。
[ ! ] 2MRの場合、一桁目の文字を連番にし、一桁目「9」、「Z」の次は二桁目を繰り上げ、「0」、「A」から連番します。
[ NG ] 1MR・2MRの場合、数字・アルファベット以外はご指定いただけません。
• EHSF1MR2-150-P1.5-1を5本発注の場合、刻印文字「1 2 3 4 5」
• EHSF1MR3-150-P2.0-Zを3本発注の場合、刻印文字「Z A B」
• EHSF2MR4-100-P2.5-01を4本発注の場合、刻印文字「01 02 03 04」
• EHSF2MR4-100-P2.5-A8を4本発注の場合、刻印文字「A8 A9 B0 B1」
• EHSF2MR6-150-P4.5-1Xを6本発注の場合、刻印文字「1X 1Y 1Z 2A 2B 2C」




型 式P¥基準単価 1~4本
TypeDL40.00~L100.00L100.01~L150.00
EHSF
EHSFE
10.30~0.393,200
0.40~0.492,870
0.50~0.592,310
0.60~0.901,4701,470

型 式¥基準単価 1~4本
1M・1MR(1文字)2M・2MR(2文字)3M(3文字)4M(4文字)5M(5文字)
TypeDL 40.00

L150.00
L150.01

L250.00
L 40.00

L150.00
L150.01

L250.00
L 40.00

L150.00
L150.01

L250.00
L 40.00

L150.00
L150.01

L250.00
L 40.00

L150.00
L150.01

L250.00
EHSF
EHSFE
1.51,0701,090
21,0501,0701,4001,420
2.51,0401,0601,3801,400
31,0401,0601,3801,4001,7301,750
3.51,1301,1701,4801,5001,8201,840
EHSF
EHSFE
EHSJF
EHSJFE
41,1401,1701,4901,5101,8301,8502,1602,180
4.51,2501,2901,5901,6301,9401,9702,2702,310
51,3101,3501,6501,6901,9902,0302,3102,3402,6502,690
5.51,3701,4001,7101,7502,0402,0802,3802,4202,7202,760
61,4101,4601,7701,8002,1002,1402,4402,4802,7802,820
6.51,5001,5501,8401,8902,1702,2202,5202,5602,8602,890
71,5801,6401,9401,9802,2702,3202,6102,6602,9402,990
81,7201,7902,0602,1302,4002,4702,7402,8103,0703,140
91,9402,0202,3302,4102,6602,7302,9703,0503,2903,370
102,0702,1402,5002,5702,8402,9003,1703,2503,5103,590
122,3702,4502,8002,8703,1303,2103,4703,5503,8103,880

■数量スライド価格 1円未満切り捨て)
数 量1~45~1213~4950~100表示数量超えは
価格・出荷日お見積り
値引率基準単価5%10%20%

納期

●P0.3~0.59


●P0.60以上

500円/1本
ストークAは3本以上で1明細行あたり一律1,350円

仕様・概要

刻印付段付エジェクタピン -ハイス鋼SKH51/先端径・全長指定タイプ-:関連画像

追加工

追加工価格も数量スライド適用 こちら
刻印付段付エジェクタピン -ハイス鋼SKH51/先端径・全長指定タイプ-:関連画像
追加工詳細 こちら


基本情報

材質 SKH51 軸径公差(代表公差) 0/-0.02 表面処理 なし
先端形状 なし ガス抜き形状 なし

刻印付段付エジェクタピン -ハイス鋼SKH51/先端径・全長指定タイプ-のレビュー

この商品のレビューはありません レビューを書く

このカテゴリにはこんな商品もあります!

この商品を見た人は、こんな商品も見ています

技術サポート窓口

プラ型用部品技術窓口
Tel:0120-343-602 / Fax:03-5805-7191
受付時間:8:00~20:00(日曜日・年末年始は除く)
