段付エジェクタピン -ステンレスSUS440C/先端径･全長指定タイプ-

カタログ |P.115

4.3

平均満足度4.3

この商品のレビューをみる（3件）

通常単価(税別): -

税込単価: -

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

段付エジェクタピン -ハイス鋼SKH51/先端径･全長指定タイプ-

4.4

通常出荷日：3 日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

超精級段付エジェクタピン -ハイス鋼SKH51/ツバ厚4mmタイプ-

通常出荷日：3 日目

ステンレスSUS440C・先端径/全長指定タイプの段付エジェクタピンです。

詳細情報を確認する

材質
SUS440C
先端径公差（代表公差）
0/-0.005
軸径公差（代表公差）
0/-0.02
表面処理
なし
先端形状
なし
刻印文字タイプ
なし
刻印文字数
なし
ガス抜き形状
なし

無料3D-CADライブラリー申し込み受付中

未確定：候補が15型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

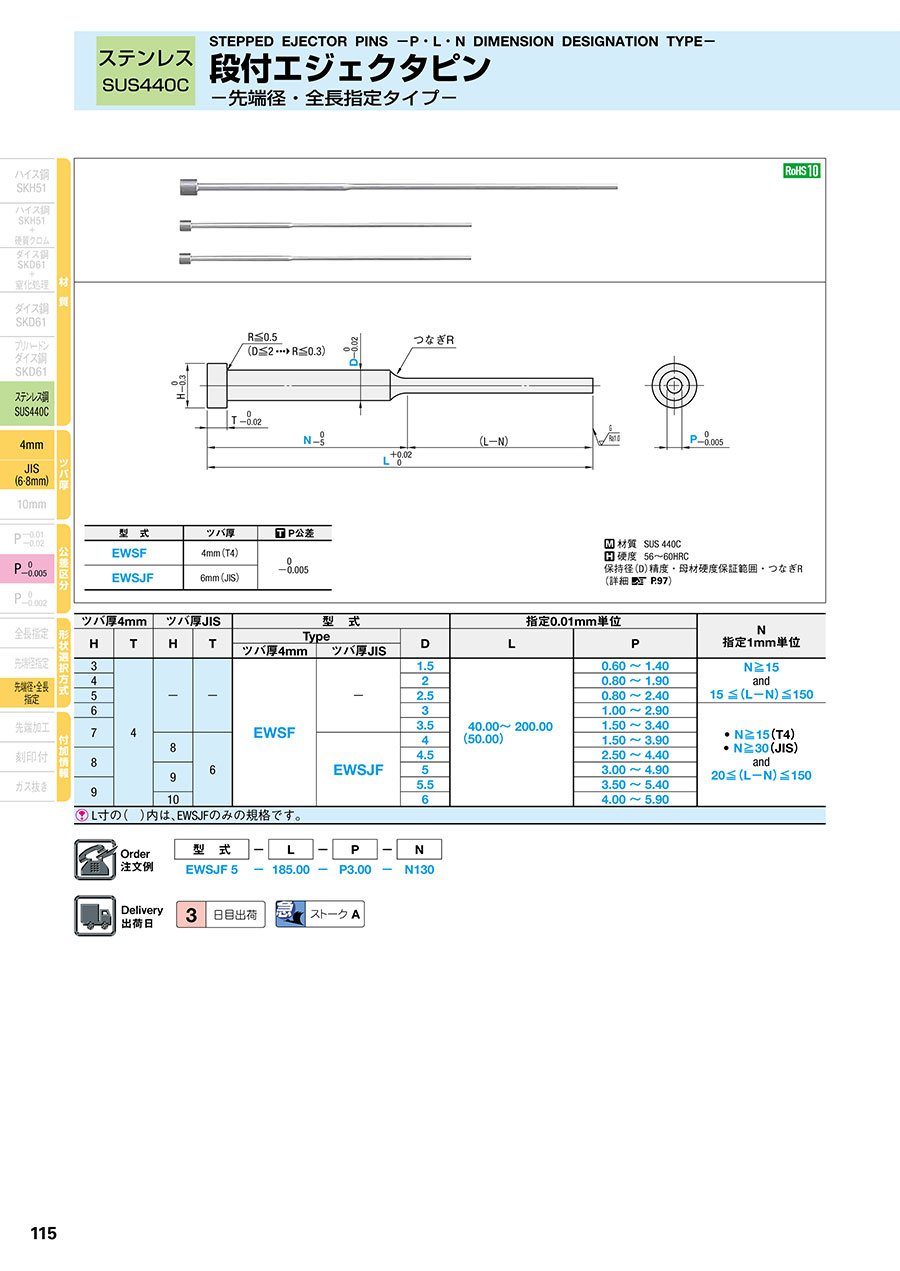

外形図・製品仕様

型式	ツバ厚	P公差
EWSF	4mm（T4）	0 -0.005
EWSJF	6mm（JIS）	0 -0.005

材質 SUS 440C
硬度 56～60HRC
保持径（D）精度・母材硬度保証範囲・つなぎR（詳細 P.97）

規格表

ツバ厚4mm		ツバ厚JIS		型式			指定0.01mm単位		N 指定1mm単位
H	T	H	T	Type		D	L	P
H	T	H	T	ツバ厚4mm	ツバ厚JIS	D	L	P
3	4	-	-	EWSF	-	1.5	40.00～200.00 （50.00）	0.60～1.40	N≧15 and 15 ≦（L-N）≦150
4						2		0.80～1.90
5						2.5		0.80～2.40
6						3		1.00～2.90	• N≧15（T4） • N≧30（JIS） and 20≦（L-N）≦150
7						3.5		1.50～3.40
7		8	6		EWSJF	4		1.50～3.90
8		8				4.5		2.50～4.40
8		9				5		3.00～4.90
9		9				5.5		3.50～5.40
9		10				6		4.00～5.90
L寸の（）内は、EWSJFのみの規格です。

注文例

出荷日

追加工

P.99
P.100

型番リスト

表示件数

型番

EWSF1.5-[40-200/0.01]-P[0.6-1.4/0.01]-N[15-180/1]

EWSF2-[40-200/0.01]-P[0.8-1.9/0.01]-N[15-180/1]

EWSF2.5-[40-200/0.01]-P[0.8-2.4/0.01]-N[15-180/1]

EWSF3-[40-200/0.01]-P[1-2.9/0.01]-N[15-180/1]

EWSF3.5-[40-200/0.01]-P[1.5-3.4/0.01]-N[15-180/1]

EWSF4-[40-200/0.01]-P[1.5-3.9/0.01]-N[15-180/1]

EWSF4.5-[40-200/0.01]-P[2.5-4.4/0.01]-N[15-180/1]

EWSF5-[40-200/0.01]-P[3-4.9/0.01]-N[15-180/1]

EWSF5.5-[40-200/0.01]-P[3.5-5.4/0.01]-N[15-180/1]

EWSF6-[40-200/0.01]-P[4-5.9/0.01]-N[15-180/1]

EWSJF4-[50-200/0.01]-P[1.5-3.9/0.01]-N[30-180/1]

EWSJF4.5-[50-200/0.01]-P[2.5-4.4/0.01]-N[30-180/1]

EWSJF5-[50-200/0.01]-P[3-4.9/0.01]-N[30-180/1]

EWSJF5.5-[50-200/0.01]-P[3.5-5.4/0.01]-N[30-180/1]

EWSJF6-[50-200/0.01]-P[4-5.9/0.01]-N[30-180/1]

ツバ厚

D（保持径）

(mm)

P（先端径）

(mm)

L(全長)

(mm)

RoHS?

最小発注数量

4mm(T4)	1.5	0.6 ～ 1.4	40 ～ 200	15 ～ 180	10	1個
4mm(T4)	2	0.8 ～ 1.9	40 ～ 200	15 ～ 180	10	1個
4mm(T4)	2.5	0.8 ～ 2.4	40 ～ 200	15 ～ 180	10	1個
4mm(T4)	3	1 ～ 2.9	40 ～ 200	15 ～ 180	10	1個
4mm(T4)	3.5	1.5 ～ 3.4	40 ～ 200	15 ～ 180	10	1個
4mm(T4)	4	1.5 ～ 3.9	40 ～ 200	15 ～ 180	10	1個
4mm(T4)	4.5	2.5 ～ 4.4	40 ～ 200	15 ～ 180	10	1個
4mm(T4)	5	3 ～ 4.9	40 ～ 200	15 ～ 180	10	1個
4mm(T4)	5.5	3.5 ～ 5.4	40 ～ 200	15 ～ 180	10	1個
4mm(T4)	6	4 ～ 5.9	40 ～ 200	15 ～ 180	10	1個
6mm(JIS)	4	1.5 ～ 3.9	50 ～ 200	30 ～ 180	10	1個
6mm(JIS)	4.5	2.5 ～ 4.4	50 ～ 200	30 ～ 180	10	1個
6mm(JIS)	5	3 ～ 4.9	50 ～ 200	30 ～ 180	10	1個
6mm(JIS)	5.5	3.5 ～ 5.4	50 ～ 200	30 ～ 180	10	1個
6mm(JIS)	6	4 ～ 5.9	50 ～ 200	30 ～ 180	10	1個

通常単価(税別) (税込単価)	通常出荷日

- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目

詳細情報

基本情報

基本情報

ステンレスSUS440C・先端径/全長指定タイプの段付エジェクタピンです。

カタログ

商品TOP

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
