段付エジェクタピン -ハイス鋼SKH51+硬質クロムメッキ/先端径･全長指定タイプ-

カタログ |P.105

平均満足度4.0

この商品のレビューをみる（2件）

この商品のFAQをみる（1件）

通常単価(税別): -

税込単価: -

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

段付エジェクタピン -ハイス鋼SKH51/先端径･全長指定タイプ-

4.4

通常出荷日：3 日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

段付エジェクタピン -ダイス鋼SKD61+窒化処理/全長指定タイプ,先端径･全長指定タイプ-

4.2

通常出荷日：3 日目～

ハイス鋼SKH51+硬質クロムメッキ・先端径/全長指定タイプの段付エジェクタピ...

詳細情報を確認する

材質
SKH51
軸径公差（代表公差）
0/-0.02
表面処理
硬質クロムメッキ
先端形状
なし
刻印文字タイプ
なし
刻印文字数
なし
ガス抜き形状
なし

無料3D-CADライブラリー申し込み受付中

未確定：候補が80型番あります。

商品情報
型番リスト
詳細情報

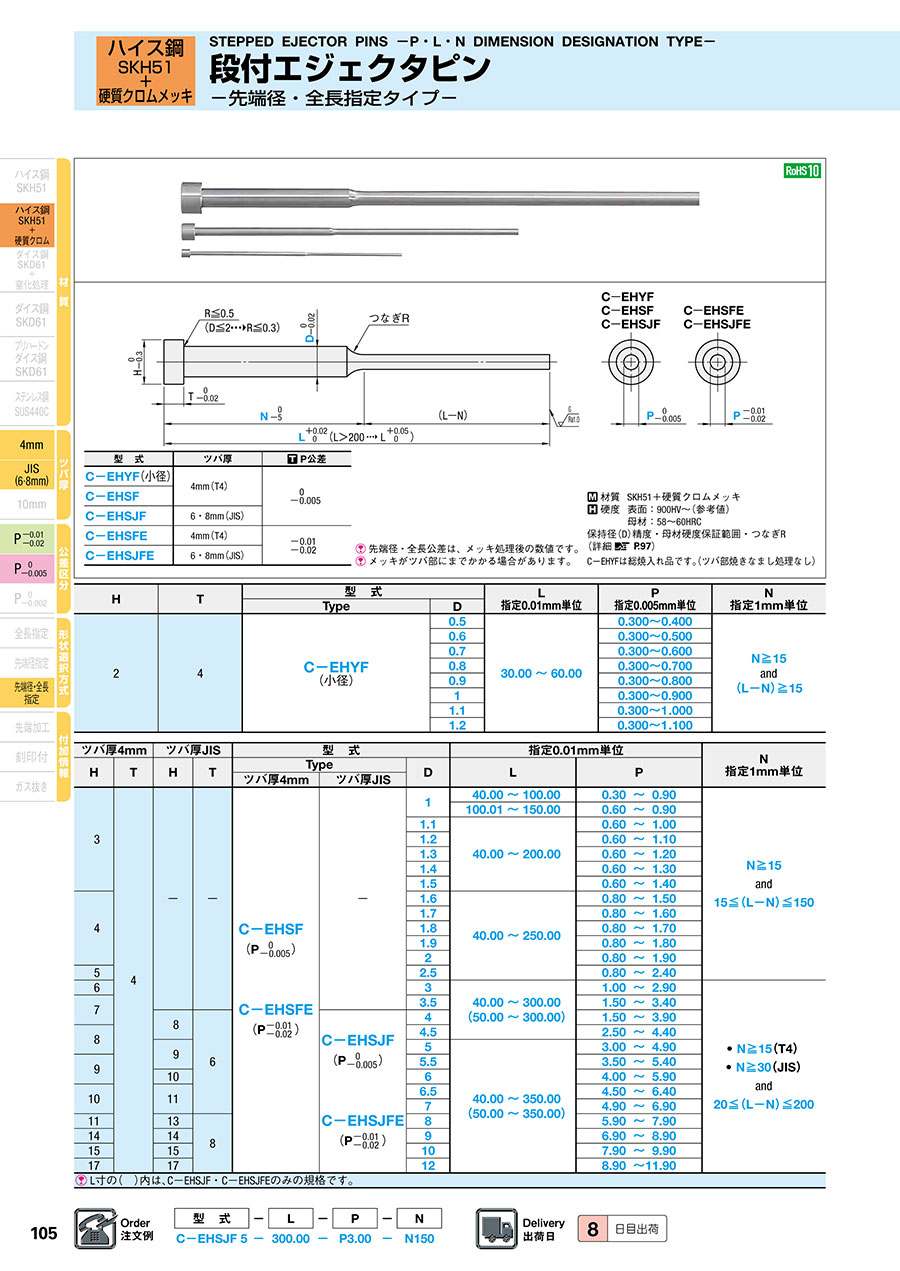

カタログ

商品情報

外形図・製品仕様

先端径・全長公差は、メッキ処理後の数値です。
メッキがツバ部にまでかかる場合があります。

型式	ツバ厚	P公差
C-EHYF（小径）	4mm（T4）	0 -0.005
C-EHSF	4mm（T4）
C-EHSJF	6・8mm（JIS）
C-EHSFE	4mm（T4）	-0.01 -0.02
C-EHSJFE	6・8mm（JIS）	-0.01 -0.02

材質	SKH51+硬質クロムメッキ
硬度	表面： 900HV～（参考値）
	母材： 58～60HRC

保持径（D）精度・母材硬度保証範囲・つなぎR （詳細 P.97）
CーEHYFは総焼入れ品です。（ツバ部焼きなまし処理なし）

規格表

H	T	型式		L 指定0.01mm単位	P 指定0.005mm単位	N 指定1mm単位
H	T	Type	D	L 指定0.01mm単位	P 指定0.005mm単位	N 指定1mm単位
2	4	C-EHYF （小径）	0.5	30.00～60.00	0.300～0.400	N≧15 and （L-N）≧15
			0.6		0.300～0.500
			0.7		0.300～0.600
			0.8		0.300～0.700
			0.9		0.300～0.800
			1		0.300～0.900
			1.1		0.300～1.000
			1.2		0.300～1.100

ツバ厚4mm		ツバ厚JIS		型式			指定0.01mm単位		N 指定1mm単位
H	T	H	T	Type		D	L	P
H	T	H	T	ツバ厚4mm	ツバ厚JIS	D	L	P
3	4	-	-	C-EHSF （P 0/-0.005） C-EHSFE （P -0.01/-0.02）	-	1	40.00～100.00	0.30～0.90	N≧15 and 15≦（L-N）≦150
						1	100.01～150.00	0.60～0.90
						1.1	40.00～200.00	0.60～1.00
						1.2		0.60～1.10
						1.3		0.60～1.20
						1.4		0.60～1.30
						1.5		0.60～1.40
4						1.6	40.00～250.00	0.80～1.50
						1.7		0.80～1.60
						1.8		0.80～1.70
						1.9		0.80～1.80
						2		0.80～1.90
5						2.5		0.80～2.40
6						3	40.00～300.00 （50.00～300.00）	1.00～2.90	• N≧15（T4） • N≧30（JIS） and 20≦（L-N）≦200
7						3.5		1.50～3.40
7		8	6		C-EHSJF （P 0/-0.005） C-EHSJFE （P -0.01/-0.02）	4		1.50～3.90
8		8				4.5		2.50～4.40
8		9				5	40.00～350.00 （50.00～350.00）	3.00～4.90
9		9				5.5		3.50～5.40
9		10				6		4.00～5.90
10		11				6.5		4.50～6.40
10		11				7		4.90～6.90
11		13	8			8		5.90～7.90
14		14				9		6.90～8.90
15		15				10		7.90～9.90
17		17				12		8.90～11.90
L寸の（）内は、C-EHSJF・C-EHSJFEのみの規格です。

注文例

出荷日

追加工

P.99
P.100

型番リスト

表示件数

型番

C-EHSF1-[40-150/0.01]-P[0.3-0.9/0.01]-N[15-135/1]

C-EHSF1.1-[40-200/0.01]-P[0.55-1/0.01]-N[15-185/1]

C-EHSF1.2-[40-200/0.01]-P[0.6-1.1/0.01]-N[15-185/1]

C-EHSF1.3-[40-200/0.01]-P[0.6-1.2/0.01]-N[15-185/1]

C-EHSF1.4-[40-200/0.01]-P[0.6-1.3/0.01]-N[15-185/1]

C-EHSF1.5-[40-200/0.01]-P[0.6-1.4/0.01]-N[15-185/1]

C-EHSF1.6-[40-250/0.01]-P[0.8-1.5/0.01]-N[15-235/1]

C-EHSF1.7-[40-250/0.01]-P[0.8-1.6/0.01]-N[15-235/1]

C-EHSF1.8-[40-250/0.01]-P[0.8-1.7/0.01]-N[15-235/1]

C-EHSF1.9-[40-250/0.01]-P[0.8-1.8/0.01]-N[15-235/1]

C-EHSF2-[40-250/0.01]-P[0.8-1.9/0.01]-N[15-235/1]

C-EHSF2.5-[40-250/0.01]-P[0.8-2.4/0.01]-N[15-235/1]

C-EHSF3-[40-300/0.01]-P[1-2.9/0.01]-N[15-280/1]

C-EHSF3.5-[40-300/0.01]-P[1.5-3.4/0.01]-N[15-280/1]

C-EHSF4-[40-300/0.01]-P[1.5-3.9/0.01]-N[15-280/1]

C-EHSF4.5-[40-300/0.01]-P[2.5-4.4/0.01]-N[15-280/1]

C-EHSF5-[40-350/0.01]-P[3-4.9/0.01]-N[15-330/1]

C-EHSF5.5-[40-350/0.01]-P[3.5-5.4/0.01]-N[15-330/1]

C-EHSF6-[40-350/0.01]-P[4-5.9/0.01]-N[15-330/1]

C-EHSF6.5-[40-350/0.01]-P[4.5-6.4/0.01]-N[15-330/1]

C-EHSF7-[40-350/0.01]-P[4.9-6.9/0.01]-N[15-330/1]

C-EHSF8-[40-350/0.01]-P[5.9-7.9/0.01]-N[15-330/1]

C-EHSF9-[40-350/0.01]-P[6.9-8.9/0.01]-N[15-330/1]

C-EHSF10-[40-350/0.01]-P[7.9-9.9/0.01]-N[15-330/1]

C-EHSF12-[40-350/0.01]-P[8.9-11.9/0.01]-N[15-300/1]

C-EHSFE1-[40-150/0.01]-P[0.3-0.9/0.01]-N[15-130/1]

C-EHSFE1.1-[40-200/0.01]-P[0.6-1/0.01]-N[15-185/1]

C-EHSFE1.2-[40-200/0.01]-P[0.6-1.1/0.01]-N[15-185/1]

C-EHSFE1.3-[40-200/0.01]-P[0.6-1.2/0.01]-N[15-185/1]

C-EHSFE1.4-[40-250/0.01]-P[0.6-1.3/0.01]-N[15-185/1]

C-EHSFE1.5-[40-200/0.01]-P[0.6-1.4/0.01]-N[15-185/1]

C-EHSFE1.6-[40-250/0.01]-P[0.8-1.5/0.01]-N[15-235/1]

C-EHSFE1.7-[40-250/0.01]-P[0.8-1.6/0.01]-N[15-235/1]

C-EHSFE1.8-[40-250/0.01]-P[0.8-1.7/0.01]-N[15-235/1]

C-EHSFE1.9-[40-250/0.01]-P[0.8-1.8/0.01]-N[15-235/1]

C-EHSFE2-[40-250/0.01]-P[0.8-1.9/0.01]-N[15-235/1]

C-EHSFE2.5-[40-250/0.01]-P[0.8-2.4/0.01]-N[15-235/1]

C-EHSFE3-[40-300/0.01]-P[1-2.9/0.01]-N[15-280/1]

C-EHSFE3.5-[40-300/0.01]-P[1.5-3.4/0.01]-N[15-280/1]

C-EHSFE4-[40-300/0.01]-P[1.5-3.9/0.01]-N[15-280/1]

C-EHSFE4.5-[40-300/0.01]-P[2.5-4.4/0.01]-N[15-280/1]

C-EHSFE5-[40-350/0.01]-P[3-4.9/0.01]-N[15-330/1]

C-EHSFE5.5-[40-350/0.01]-P[3.5-5.4/0.01]-N[15-330/1]

C-EHSFE6-[40-350/0.01]-P[4-5.9/0.01]-N[15-330/1]

C-EHSFE6.5-[40-350/0.01]-P[4.5-6.4/0.01]-N[15-330/1]

C-EHSFE7-[40-350/0.01]-P[4.9-6.9/0.01]-N[15-330/1]

C-EHSFE8-[40-350/0.01]-P[5.9-7.9/0.01]-N[15-330/1]

C-EHSFE9-[40-350/0.01]-P[6.9-8.9/0.01]-N[15-330/1]

C-EHSFE10-[40-350/0.01]-P[7.9-9.9/0.01]-N[15-330/1]

C-EHSFE12-[40-350/0.01]-P[8.9-11.9/0.01]-N[15-300/1]

C-EHSJF4-[50-300/0.01]-P[1.5-3.9/0.01]-N[30-200/1]

C-EHSJF4.5-[50-300/0.01]-P[2.5-4.4/0.01]-N[30-280/1]

C-EHSJF5-[50-350/0.01]-P[3-4.9/0.01]-N[30-300/1]

C-EHSJF5.5-[50-350/0.01]-P[3.5-5.4/0.01]-N[30-150/1]

C-EHSJF6-[50-350/0.01]-P[4-5.9/0.01]-N[30-200/1]

C-EHSJF6.5-[50-350/0.01]-P[4.5-6.4/0.01]-N[30-150/1]

C-EHSJF7-[50-350/0.01]-P[4.9-6.9/0.01]-N[30-150/1]

C-EHSJF8-[50-350/0.01]-P[5.9-7.9/0.01]-N[30-150/1]

C-EHSJF9-[50-350/0.01]-P[6.9-8.9/0.01]-N[30-150/1]

C-EHSJF10-[50-350/0.01]-P[7.9-9.9/0.01]-N[30-150/1]

先端径公差（代表公差）

ツバ厚

D（保持径）

(mm)

P（先端径）

(mm)

タイプ

L(全長)

(mm)

RoHS?

最小発注数量

0/-0.005	4mm(T4)	1	0.3 ～ 0.9	標準タイプ	40 ～ 150	15 ～ 135	10	1個
0/-0.005	4mm(T4)	1.1	0.55 ～ 1	標準タイプ	40 ～ 200	15 ～ 185	10	1個
0/-0.005	4mm(T4)	1.2	0.6 ～ 1.1	標準タイプ	40 ～ 200	15 ～ 185	10	1個
0/-0.005	4mm(T4)	1.3	0.6 ～ 1.2	標準タイプ	40 ～ 200	15 ～ 185	10	1個
0/-0.005	4mm(T4)	1.4	0.6 ～ 1.3	標準タイプ	40 ～ 200	15 ～ 185	10	1個
0/-0.005	4mm(T4)	1.5	0.6 ～ 1.4	標準タイプ	40 ～ 200	15 ～ 185	10	1個
0/-0.005	4mm(T4)	1.6	0.8 ～ 1.5	標準タイプ	40 ～ 250	15 ～ 235	10	1個
0/-0.005	4mm(T4)	1.7	0.8 ～ 1.6	標準タイプ	40 ～ 250	15 ～ 235	10	1個
0/-0.005	4mm(T4)	1.8	0.8 ～ 1.7	標準タイプ	40 ～ 250	15 ～ 235	10	1個
0/-0.005	4mm(T4)	1.9	0.8 ～ 1.8	標準タイプ	40 ～ 250	15 ～ 235	10	1個
0/-0.005	4mm(T4)	2	0.8 ～ 1.9	標準タイプ	40 ～ 250	15 ～ 235	10	1個
0/-0.005	4mm(T4)	2.5	0.8 ～ 2.4	標準タイプ	40 ～ 250	15 ～ 235	10	1個
0/-0.005	4mm(T4)	3	1 ～ 2.9	標準タイプ	40 ～ 300	15 ～ 280	10	1個
0/-0.005	4mm(T4)	3.5	1.5 ～ 3.4	標準タイプ	40 ～ 300	15 ～ 280	10	1個
0/-0.005	4mm(T4)	4	1.5 ～ 3.9	標準タイプ	40 ～ 300	15 ～ 280	10	1個
0/-0.005	4mm(T4)	4.5	2.5 ～ 4.4	標準タイプ	40 ～ 300	15 ～ 280	10	1個
0/-0.005	4mm(T4)	5	3 ～ 4.9	標準タイプ	40 ～ 350	15 ～ 330	10	1個
0/-0.005	4mm(T4)	5.5	3.5 ～ 5.4	標準タイプ	40 ～ 350	15 ～ 330	10	1個
0/-0.005	4mm(T4)	6	4 ～ 5.9	標準タイプ	40 ～ 350	15 ～ 330	10	1個
0/-0.005	4mm(T4)	6.5	4.5 ～ 6.4	標準タイプ	40 ～ 350	15 ～ 330	10	1個
0/-0.005	4mm(T4)	7	4.9 ～ 6.9	標準タイプ	40 ～ 350	15 ～ 330	10	1個
0/-0.005	4mm(T4)	8	5.9 ～ 7.9	標準タイプ	40 ～ 350	15 ～ 330	10	1個
0/-0.005	4mm(T4)	9	6.9 ～ 8.9	標準タイプ	40 ～ 350	15 ～ 330	10	1個
0/-0.005	4mm(T4)	10	7.9 ～ 9.9	標準タイプ	40 ～ 350	15 ～ 330	10	1個
0/-0.005	4mm(T4)	12	8.9 ～ 11.9	標準タイプ	40 ～ 350	15 ～ 300	10	1個
-0.01/-0.02	4mm(T4)	1	0.3 ～ 0.9	標準タイプ	40 ～ 150	15 ～ 130	10	1個
-0.01/-0.02	4mm(T4)	1.1	0.6 ～ 1	標準タイプ	40 ～ 200	15 ～ 185	10	1個
-0.01/-0.02	4mm(T4)	1.2	0.6 ～ 1.1	標準タイプ	40 ～ 200	15 ～ 185	10	1個
-0.01/-0.02	4mm(T4)	1.3	0.6 ～ 1.2	標準タイプ	40 ～ 200	15 ～ 185	10	1個
-0.01/-0.02	4mm(T4)	1.4	0.6 ～ 1.3	標準タイプ	40 ～ 250	15 ～ 185	10	1個
-0.01/-0.02	4mm(T4)	1.5	0.6 ～ 1.4	標準タイプ	40 ～ 200	15 ～ 185	10	1個
-0.01/-0.02	4mm(T4)	1.6	0.8 ～ 1.5	標準タイプ	40 ～ 250	15 ～ 235	10	1個
-0.01/-0.02	4mm(T4)	1.7	0.8 ～ 1.6	標準タイプ	40 ～ 250	15 ～ 235	10	1個
-0.01/-0.02	4mm(T4)	1.8	0.8 ～ 1.7	標準タイプ	40 ～ 250	15 ～ 235	10	1個
-0.01/-0.02	4mm(T4)	1.9	0.8 ～ 1.8	標準タイプ	40 ～ 250	15 ～ 235	10	1個
-0.01/-0.02	4mm(T4)	2	0.8 ～ 1.9	標準タイプ	40 ～ 250	15 ～ 235	10	1個
-0.01/-0.02	4mm(T4)	2.5	0.8 ～ 2.4	標準タイプ	40 ～ 250	15 ～ 235	10	1個
-0.01/-0.02	4mm(T4)	3	1 ～ 2.9	標準タイプ	40 ～ 300	15 ～ 280	10	1個
-0.01/-0.02	4mm(T4)	3.5	1.5 ～ 3.4	標準タイプ	40 ～ 300	15 ～ 280	10	1個
-0.01/-0.02	4mm(T4)	4	1.5 ～ 3.9	標準タイプ	40 ～ 300	15 ～ 280	10	1個
-0.01/-0.02	4mm(T4)	4.5	2.5 ～ 4.4	標準タイプ	40 ～ 300	15 ～ 280	10	1個
-0.01/-0.02	4mm(T4)	5	3 ～ 4.9	標準タイプ	40 ～ 350	15 ～ 330	10	1個
-0.01/-0.02	4mm(T4)	5.5	3.5 ～ 5.4	標準タイプ	40 ～ 350	15 ～ 330	10	1個
-0.01/-0.02	4mm(T4)	6	4 ～ 5.9	標準タイプ	40 ～ 350	15 ～ 330	10	1個
-0.01/-0.02	4mm(T4)	6.5	4.5 ～ 6.4	標準タイプ	40 ～ 350	15 ～ 330	10	1個
-0.01/-0.02	4mm(T4)	7	4.9 ～ 6.9	標準タイプ	40 ～ 350	15 ～ 330	10	1個
-0.01/-0.02	4mm(T4)	8	5.9 ～ 7.9	標準タイプ	40 ～ 350	15 ～ 330	10	1個
-0.01/-0.02	4mm(T4)	9	6.9 ～ 8.9	標準タイプ	40 ～ 350	15 ～ 330	10	1個
-0.01/-0.02	4mm(T4)	10	7.9 ～ 9.9	標準タイプ	40 ～ 350	15 ～ 330	10	1個
-0.01/-0.02	4mm(T4)	12	8.9 ～ 11.9	標準タイプ	40 ～ 350	15 ～ 300	10	1個
0/-0.005	6mm(JIS)	4	1.5 ～ 3.9	標準タイプ	50 ～ 300	30 ～ 200	10	1個
0/-0.005	6mm(JIS)	4.5	2.5 ～ 4.4	標準タイプ	50 ～ 300	30 ～ 280	10	1個
0/-0.005	6mm(JIS)	5	3 ～ 4.9	標準タイプ	50 ～ 350	30 ～ 300	10	1個
0/-0.005	6mm(JIS)	5.5	3.5 ～ 5.4	標準タイプ	50 ～ 350	30 ～ 150	10	1個
0/-0.005	6mm(JIS)	6	4 ～ 5.9	標準タイプ	50 ～ 350	30 ～ 200	10	1個
0/-0.005	6mm(JIS)	6.5	4.5 ～ 6.4	標準タイプ	50 ～ 350	30 ～ 150	10	1個
0/-0.005	6mm(JIS)	7	4.9 ～ 6.9	標準タイプ	50 ～ 350	30 ～ 150	10	1個
0/-0.005	8mm(JIS)	8	5.9 ～ 7.9	標準タイプ	50 ～ 350	30 ～ 150	10	1個
0/-0.005	8mm(JIS)	9	6.9 ～ 8.9	標準タイプ	50 ～ 350	30 ～ 150	10	1個
0/-0.005	8mm(JIS)	10	7.9 ～ 9.9	標準タイプ	50 ～ 350	30 ～ 150	10	1個

通常単価(税別) (税込単価)	通常出荷日

- ( - )	10日目
- ( - )	10日目
- ( - )	10日目
- ( - )	10日目
- ( - )	10日目
- ( - )	10日目
- ( - )	10日目
- ( - )	10日目
- ( - )	10日目
- ( - )	10日目
- ( - )	10日目
- ( - )	10日目
- ( - )	10日目
- ( - )	10日目
- ( - )	10日目
- ( - )	10日目
- ( - )	10日目
- ( - )	10日目
- ( - )	10日目
- ( - )	10日目
- ( - )	10日目
- ( - )	10日目
- ( - )	10日目
- ( - )	10日目
- ( - )	10日目
- ( - )	10日目
- ( - )	10日目
- ( - )	10日目
- ( - )	10日目
- ( - )	10日目
- ( - )	10日目
- ( - )	10日目
- ( - )	10日目
- ( - )	10日目
- ( - )	10日目
- ( - )	10日目
- ( - )	10日目
- ( - )	10日目
- ( - )	10日目
- ( - )	10日目
- ( - )	10日目
- ( - )	10日目
- ( - )	10日目
- ( - )	10日目
- ( - )	10日目
- ( - )	10日目
- ( - )	10日目
- ( - )	10日目
- ( - )	10日目
- ( - )	10日目
- ( - )	10日目
- ( - )	10日目
- ( - )	10日目
- ( - )	10日目
- ( - )	10日目
- ( - )	10日目
- ( - )	10日目
- ( - )	10日目
- ( - )	10日目
- ( - )	10日目

基本情報

基本情報

ハイス鋼SKH51+硬質クロムメッキ・先端径/全長指定タイプの段付エジェクタピンです。

カタログ

商品TOP

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

段付エジェクタピン -ハイス鋼SKH51+硬質クロムメッキ/先端径･全長指定タイプ-のレビュー

4平均満足度：4.02件のレビュー

星5
50%
星4
0%
星3
50%
星2
0%
星1
0%

着座センサ先端

満足度：3.02022/09/28

半自動機のワーク着座センサーの延長に使用。メッキ無しだと磨耗や錆が有るのでテストです。

0人が参考にしています。

金型

満足度：5.02020/01/24

過去に１度客先から普通のピンでは腐食する　　と言われこれを使用しました。クレームでていません。

0人が参考にしています。

2件全て見る

よくあるご質問（FAQ）

Q段付きエジェクタピンのクロムメッキ製品はどのような用途ですか？

通常のエジェクタピンに比べ、耐摩耗性、耐腐食性に優れていますので、通常より厳しい環境でのご使用に適しております。また、比較的安価であり、膜厚が2μmで大体抑えられる為、寸法の管理がしやすい特徴がございます。

この商品を見た人は、こんな商品も見ています

	今見ている商品段付エジェクタピン -ハイス鋼SKH51+硬質クロムメッキ/先端径･全長指定タイプ-	段付エジェクタピン -ハイス鋼SKH51/先端径･全長指定タイプ-	段付エジェクタピン -ハイス鋼SKH51/全長指定タイプ-	段付エジェクタピン -ハイス鋼SKH51/先端径指定・全長固定タイプ-	段付エジェクタピン -ハイス鋼SKH51/定尺タイプ-	段付エジェクタピン -ダイス鋼SKD61+窒化処理/全長指定タイプ,先端径･全長指定タイプ-
メーカー	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ
通常価格	-	-	-	-	-	-
通常出荷日	10日目	3日目	3日目	3日目	3日目	3日目〜
材質	SKH51	SKH51	SKH51	SKH51	SKH51	SKD61
軸径公差（代表公差）	0/-0.02	0/-0.02	0/-0.02	0/-0.02	0/-0.02	0/-0.02
表面処理	硬質クロムメッキ	なし	なし	なし	なし	窒化処理
先端形状	なし	なし	なし	なし	なし	なし
刻印文字タイプ	なし	なし	なし	なし	なし	なし
