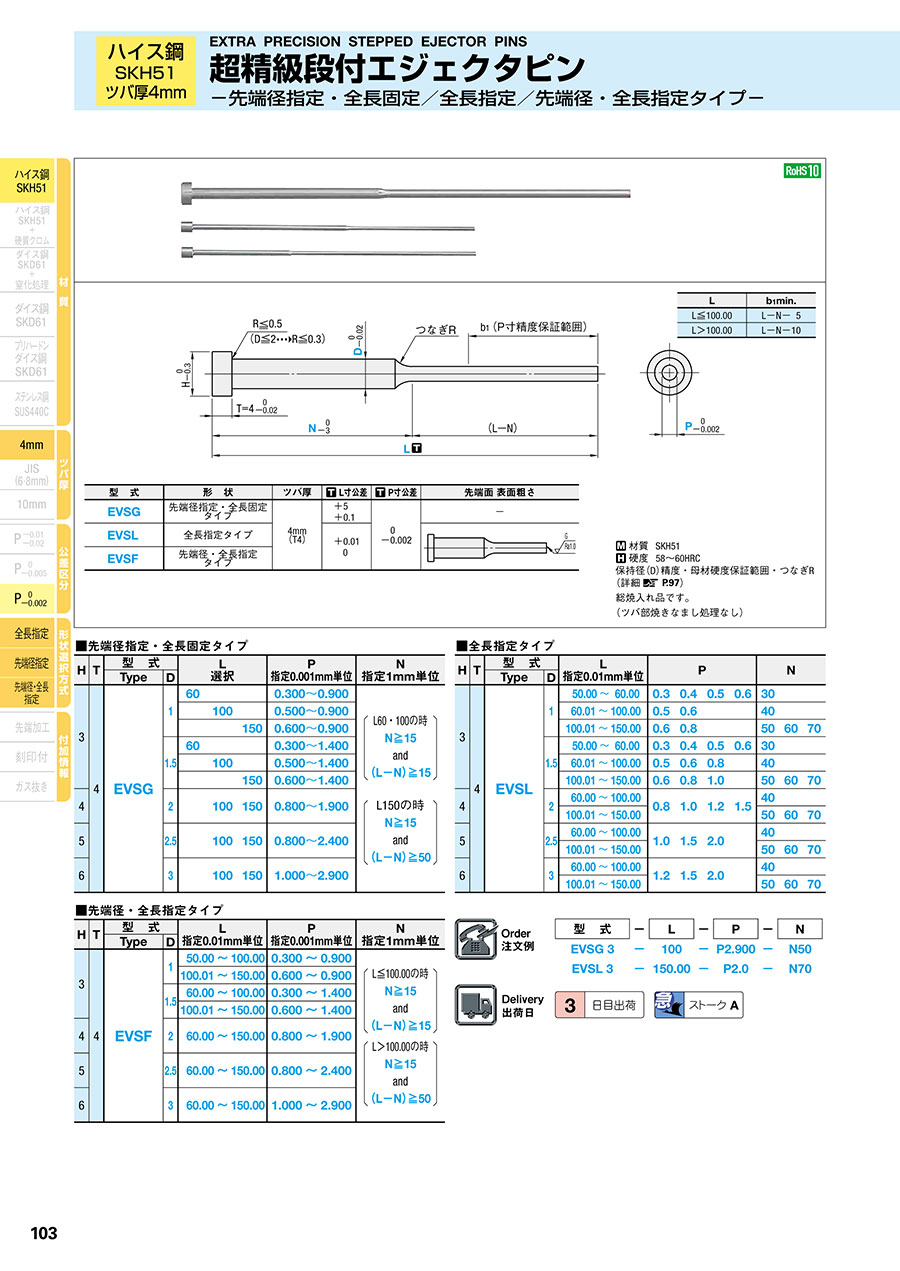

超精級段付エジェクタピン -ハイス鋼SKH51/ツバ厚4mmタイプ-
- 通常単価(税別)
- -
- 税込単価
- -
ハイス鋼SKH51・ツバ厚4mmタイプの超精級段付エジェクタピンです。
詳細情報を確認する
未確定：候補が15型番あります。
商品情報
外形図・製品仕様
| L | b1min. |
|---|---|
| L≦100.00 | L-N-5 |
| L＞100.00 | L-N-10 |
| 型 式 | 形 状 | ツバ厚 | L寸公差 | P寸公差 | 先端面 表面粗さ |
|---|---|---|---|---|---|
| EVSG | 先端径指定・全長固定 タイプ | 4mm （T4） | +5 +0.1 | 0 -0.002 | - |
| EVSL | 全長指定タイプ | +0.01 0 |
| ||
| EVSF | 先端径・全長指定 タイプ |
材質 SKH51
硬度 58～60HRC
保持径（D）精度 ・母材硬度保証範囲 ・つなぎR（詳細 P.97）
総焼入れ品です。（ツバ部焼きなまし処理なし）
規格表
■先端径指定・全長固定タイプ
| H | T | 型 式 | L 選択 | P 指定0.001mm単位 | N 指定1mm単位 | |||
|---|---|---|---|---|---|---|---|---|
| Type | D | |||||||
| 3 | 4 | EVSG | 1 | 60 | 0.300～0.900 |
| ||
| 100 | 0.500～0.900 | |||||||
| 150 | 0.600～0.900 | |||||||
| 1.5 | 60 | 0.300～1.400 | ||||||
| 100 | 0.500～1.400 | |||||||
| 150 | 0.600～1.400 | |||||||
| 4 | 2 | 100 | 150 | 0.800～1.900 | ||||
| 5 | 2.5 | 100 | 150 | 0.800～2.400 | ||||
| 6 | 3 | 100 | 150 | 1.000～2.900 | ||||
■先端径・全長指定タイプ
| H | T | 型 式 | L 指定0.01mm単位 | P 指定0.001mm単位 | N 指定1mm単位 | |
|---|---|---|---|---|---|---|
| Type | D | |||||
| 3 | 4 | EVSF | 1 | 50.00～100.00 | 0.300～0.900 |
|
| 100.01～150.00 | 0.600～0.900 | |||||
| 1.5 | 60.00～100.00 | 0.300～1.400 | ||||
| 100.01～150.00 | 0.600～1.400 | |||||
| 4 | 2 | 60.00～150.00 | 0.800～1.900 | |||
| 5 | 2.5 | 60.00～150.00 | 0.800～2.400 | |||
| 6 | 3 | 60.00～150.00 | 1.000～2.900 | |||
■全長指定タイプ
| H | T | 型 式 | L 指定0.01mm単位 | P | N | ||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| Type | D | ||||||||||
| 3 | 4 | EVSL | 1 | 50.00～60.00 | 0.3 | 0.4 | 0.5 | 0.6 | 30 | ||
| 60.01～100.00 | 0.5 | 0.6 | 40 | ||||||||
| 100.01～150.00 | 0.6 | 0.8 | 50 | 60 | 70 | ||||||
| 1.5 | 50.00～60.00 | 0.3 | 0.4 | 0.5 | 0.6 | 30 | |||||
| 60.01～100.00 | 0.5 | 0.6 | 0.8 | 40 | |||||||
| 100.01～150.00 | 0.6 | 0.8 | 1.0 | 50 | 60 | 70 | |||||
| 4 | 2 | 60.00～100.00 | 0.8 | 1.0 | 1.2 | 1.5 | 40 | ||||
| 100.01～150.00 | 50 | 60 | 70 | ||||||||
| 5 | 2.5 | 60.00～100.00 | 1.0 | 1.5 | 2.0 | 40 | |||||
| 100.01～150.00 | 50 | 60 | 70 | ||||||||
| 6 | 3 | 60.00～100.00 | 1.2 | 1.5 | 2.0 | 40 | |||||
| 100.01～150.00 | 50 | 60 | 70 | ||||||||
注文例
出荷日
追加工
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
