Z溝加工付エジェクタピン -ハイス鋼SKH51/ツバ厚4mm/全長指定タイプ-

PDFP.95

材質 SKH51
硬度 58~60HRC
母材硬度保証範囲(詳細 こちら
Z溝加工付エジェクタピン -ハイス鋼SKH51/ツバ厚4mm/全長指定タイプ-:関連画像
形状加工位置決めのために、標準0゚の位置にツバカット加工が施されます。

型 式 ツバ厚 P公差 G公差 V公差
Z-EPH-L 4mm(T4) 0
-0.005
±30' ±0.05
Z-EPHE-L -0.01
-0.02
V-(L-F)tanG≧1
軸径精度保証範囲(詳細 こちら
T4→x1 max.30

型番
Z-EPH-L2-[50-300/0.01]-V1.5-G[0-45/1]-F[40-290/0.01]
Z-EPH-L2.5-[50-300/0.01]-V[1.5-2/0.5]-G[0-45/1]-F[40-290/0.01]
Z-EPH-L3-[50-300/0.01]-V[1.5-2.5/0.5]-G[0-45/1]-F[40-290/0.01]
Z-EPH-L4-[50-350/0.01]-V[1.5-3.5/0.5]-G[0-45/1]-F[40-340/0.01]
Z-EPH-L5-[50-350/0.01]-V[1.5-4.5/0.5]-G[0-45/1]-F[40-340/0.01]
Z-EPH-L6-[50-350/0.01]-V[1.5-5.5/0.5]-G[0-45/1]-F[40-340/0.01]
Z-EPH-L7-[50-350/0.01]-V[1.5-6.5/0.5]-G[0-45/1]-F[40-340/0.01]
Z-EPH-L8-[50-350/0.01]-V[1.5-7.5/0.5]-G[0-45/1]-F[40-350/0.01]
Z-EPHE-L2-[50-300/0.01]-V1.5-G[0-45/1]-F[40-290/0.01]
Z-EPHE-L2.5-[50-300/0.01]-V[1.5-2/0.5]-G[0-45/1]-F[40-290/0.01]
Z-EPHE-L3-[50-300/0.01]-V[1.5-2.5/0.5]-G[0-45/1]-F[40-290/0.01]
Z-EPHE-L4-[50-350/0.01]-V[1.5-3.5/0.5]-G[0-45/1]-F[40-340/0.01]
Z-EPHE-L5-[50-350/0.01]-V[1.5-4.5/0.5]-G[0-45/1]-F[40-340/0.01]
Z-EPHE-L6-[50-350/0.01]-V[1.5-5.5/0.5]-G[0-45/1]-F[40-340/0.01]
Z-EPHE-L7-[50-350/0.01]-V[1.5-6.5/0.5]-G[0-45/1]-F[40-340/0.01]
Z-EPHE-L8-[50-350/0.01]-V[1.5-7.5/0.5]-G[0-45/1]-F[40-340/0.01]
型番通常単価スライド値引通常
出荷日
RoHSD/P(軸径)
(mm)
軸径公差(代表公差) L(全長)
(mm)
F(Z溝位置)
(mm)
G(Z溝角度)
(°)
V(Z溝位置)
(mm)

-

3日目 対応20/-0.00550 ~ 30040 ~ 2900 ~ 451.5

-

3日目 対応2.50/-0.00550 ~ 30040 ~ 2900 ~ 451.5 ~ 2

-

3日目 対応30/-0.00550 ~ 30040 ~ 2900 ~ 451.5 ~ 2.5

-

3日目 対応40/-0.00550 ~ 35040 ~ 3400 ~ 451.5 ~ 3.5

-

3日目 対応50/-0.00550 ~ 35040 ~ 3400 ~ 451.5 ~ 4.5

-

3日目 対応60/-0.00550 ~ 35040 ~ 3400 ~ 451.5 ~ 5.5

-

3日目 対応70/-0.00550 ~ 35040 ~ 3400 ~ 451.5 ~ 6.5

-

3日目 対応80/-0.00550 ~ 35040 ~ 3500 ~ 451.5 ~ 7.5

-

3日目 対応2-0.01/-0.0250 ~ 30040 ~ 2900 ~ 451.5

-

3日目 対応2.5-0.01/-0.0250 ~ 30040 ~ 2900 ~ 451.5 ~ 2

-

3日目 対応3-0.01/-0.0250 ~ 30040 ~ 2900 ~ 451.5 ~ 2.5

-

3日目 対応4-0.01/-0.0250 ~ 35040 ~ 3400 ~ 451.5 ~ 3.5

-

3日目 対応5-0.01/-0.0250 ~ 35040 ~ 3400 ~ 451.5 ~ 4.5

-

3日目 対応6-0.01/-0.0250 ~ 35040 ~ 3400 ~ 451.5 ~ 5.5

-

3日目 対応7-0.01/-0.0250 ~ 35040 ~ 3400 ~ 451.5 ~ 6.5

-

3日目 対応8-0.01/-0.0250 ~ 35040 ~ 3400 ~ 451.5 ~ 7.5

Loading...

  1. 1

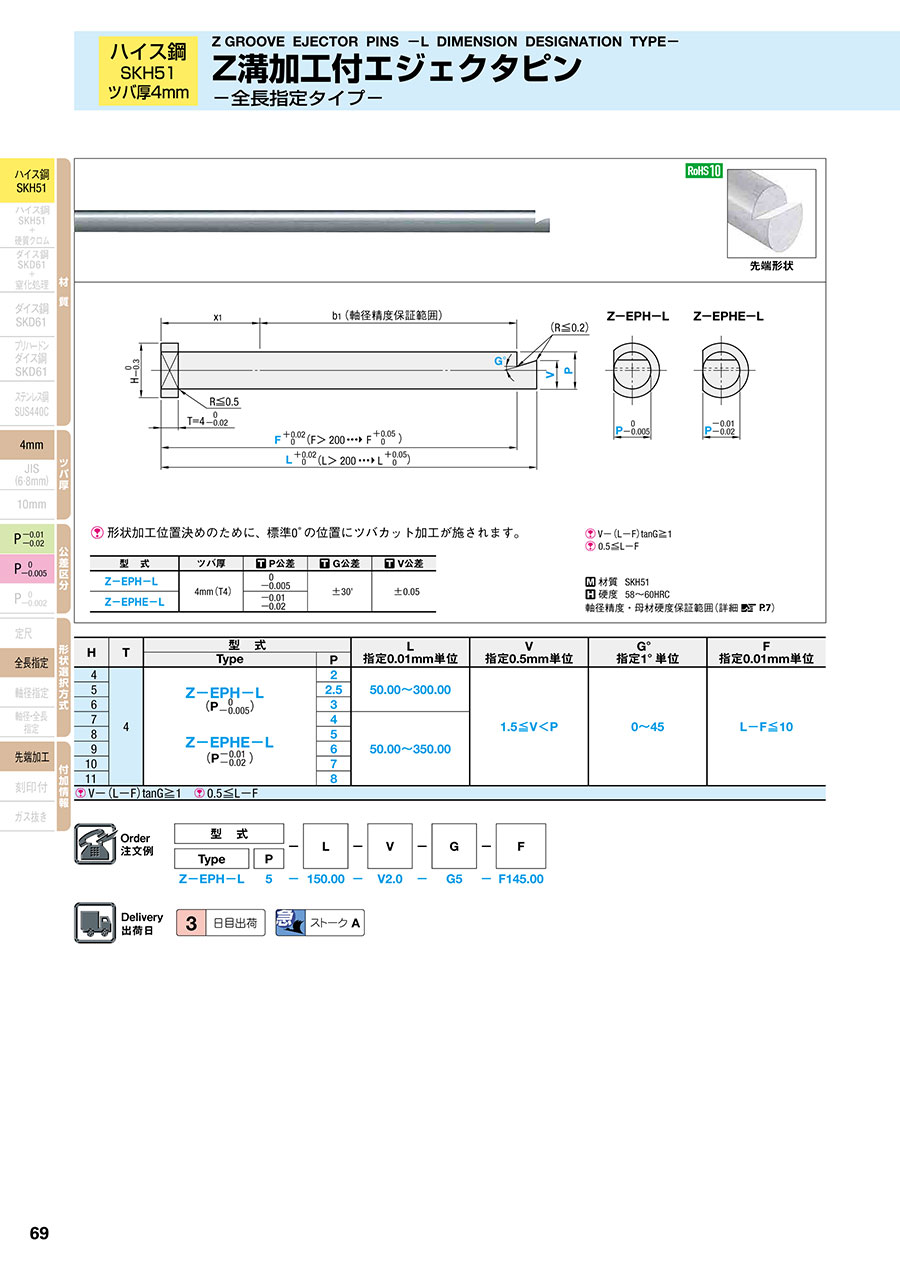

規格表

Z溝加工付エジェクタピン -ハイス鋼SKH51/ツバ厚4mm/全長指定タイプ-:関連画像
・規格表
HT型 式指定0.01mm単位 指定0.5mm単位指定1°単位指定0.01mm単位
TypePLVF
4 4Z-EPH-L
Z-EPHE-L
250.00~300.001.5≦V<P0~45L-F≦10
5 2.5
6 3
7 450.00~350.00
8 5
9 6
10 7
11 8
V-(L-F)tanG≧1


型 式¥基準単価 1~4本
TypePL50.00~150.00L150.01~250.00L250.01~350.00
Z-EPH-L
Z-EPHE-L
21,250 1,270 1,630
2.51,250 1,270 1,640
31,040 1,050 1,420
41,070 1,100 1,570
51,140 1,160 1,660
61,190 1,230 1,740
71,300 1,340 1,920
81,430 1,480 2,070

■数量スライド価格 1円未満切り捨て)
数 量1~45~1213~4950~100表示数量超えは
価格・出荷日お見積り
値引率基準単価5%10%20%

納期


500円/1本
ストークAは3本以上で1明細行あたり一律1,350円

仕様・概要

■先端加工付エジェクタピン
5A (Z溝加工)
Z溝加工付エジェクタピン -ハイス鋼SKH51/ツバ厚4mm/全長指定タイプ-:関連画像
・0°≦G≦45°
・1.5≦V<P
・L−F≦10
・V−(L−F)tanG≧1
Rの指定は不可

Z溝加工付エジェクタピン -ハイス鋼SKH51/ツバ厚4mm/全長指定タイプ-:関連画像 全長指定タイプ こちら
Z溝加工付エジェクタピン -ハイス鋼SKH51/ツバ厚4mm/全長指定タイプ-:関連画像 軸径・全長指定タイプ こちら

使用例

■特長
先端の溝をアンダーカットにすることにより、スプルーロックの効果があります。
Z溝加工付エジェクタピン -ハイス鋼SKH51/ツバ厚4mm/全長指定タイプ-:関連画像
RCPN( こちら
ボールプランジャ( こちら

追加工

追加工価格も数量スライド適用 こちら
Z溝加工付エジェクタピン -ハイス鋼SKH51/ツバ厚4mm/全長指定タイプ-:関連画像
追加工詳細 こちら



基本情報

材質 SKH51 表面処理 なし ツバ厚 4mm(T4)
形状タイプ 先端加工付き 先端形状 5A 全長公差(代表公差) +0.02/0 or +0.05/0
ガス抜き形状 なし 刻印文字タイプ なし 刻印文字数 なし

Z溝加工付エジェクタピン -ハイス鋼SKH51/ツバ厚4mm/全長指定タイプ-のレビュー

評価 4.0 平均 4.0 (1件のレビュー) レビューを書く
  • 評価 4.04.00人の方が、「このレビューが参考になった」と投票しています。
    寸法が比較的細かく指定できるため、
    重宝しています。
    機能的にも問題ありません。
